Ограничитель перенапряжения HDA-30M-NHF

Ограничитель перенапряжения HDA-30M-NHF - полимерный ограничитель перенапряжения, используется для защиты электрического оборудования от коммутационных или атмосферных перенапряжений в электрических сетях с изолированной или компенсированной нейтралью. Все ограничители перенапряжений HDA-30M-NHF изготавливаются из варисторных дисков (ZnO) высокого качества. Эти диски обладают прекрасными тепловыми и токовыми характеристиками, которые достигаются за счет гарантированной гомогенности внутренней структуры, вследствие чего ограничители перенапряжения HDA-30M-NHF имеют следующие свойства:
- повышенный уровень допустимых напряжений;
- взрывобезопасность, отсутствие разлетающихся осколков при воздействии аномально больших уровней токов;
- высокая пропускная способность.

Основной принцип работы ОПН HDA-30M-NHF. При возникновении перенапряжения сопротивление варисторов мгновенно уменьшается на несколько порядков (от МОм до десятков Ом), соответственно возрастает сила тока от миллиампер (при рабочем напряжения) до тысяч ампер (при воздействии перенапряжения). Таким образом происходит сброс импульсного перенапряжения. Благодаря быстроте срабатывания, повышенной пропускной способности и резко нелинейной вольтамперной характеристики ограничители HDA-30M-NHF позволяют реализовать низкий защитный уровень для всех видов перенапряжений. Это позволяет исключить из конструкции ограничителей искровые промежутки, характерные для традиционных вентильных разрядников типа РВО и РВС. Отсутствие искрового промежутка обеспечивает постоянное подключение ограничителей перенапряжений к защищаемому оборудованию.

Условия эксплуатации ограничителей перенапряжения HDA-30M-NHF:
- районы с умеренным и холодным климатом УХЛ, категория размещения 1 по ГОСТ 15150-69;
- районы 2-5 степени загрязнения атмосферы по ПУЭ:2006, на высоте не более 1000 м над уровнем моря;
- предельные значения температуры окружающей среды: от -60°C до +60°C;
- ограничители перенапряжений HDA-30M-NHF пожаро- и взрывобезопасны.

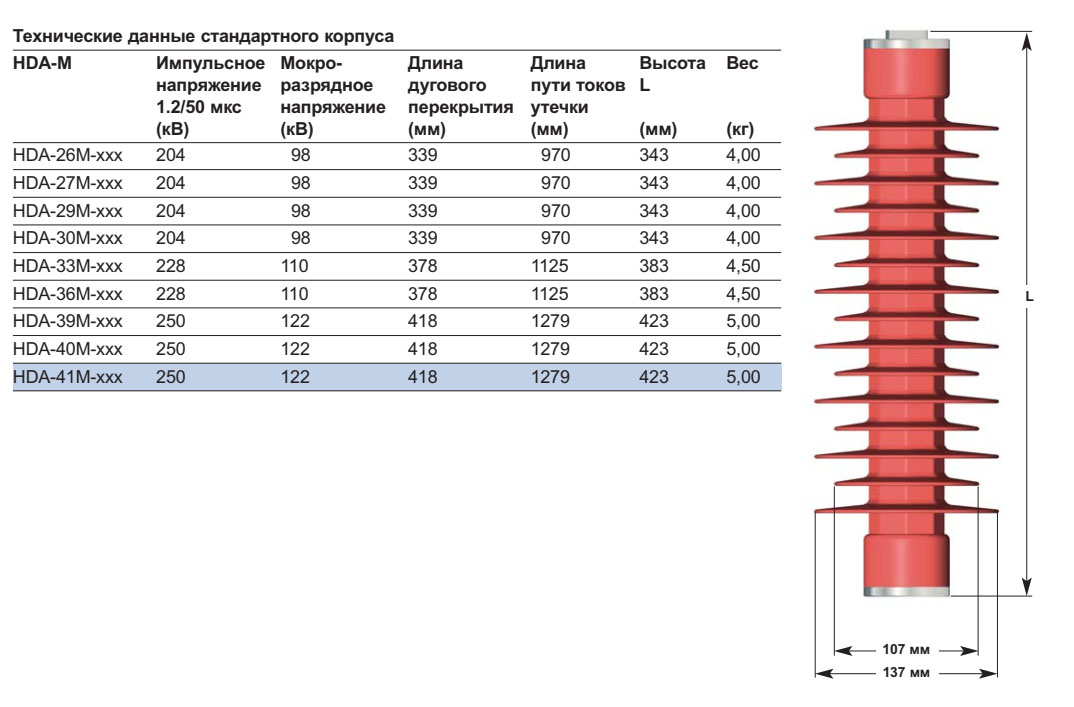

Чертеж, габаритные и установочные размеры ограничителя перенапряжения HDA-30M-NHF

Ограничитель перенапряжения HDA-30M-NHF применяются для защиты:

- электрооборудования подстанций открытого и закрытого типа;

- воздушных линий электропередач;

- кабельных сетей;

- генераторов, синхронных компенсаторов и электродвигателей сетей собственных нужд электростанций и промышленных предприятий;

- батарей статических конденсаторов и фазокомпенсирующих устройств;

- оборудования электроподвижного состава;

- контактной сети переменного и постоянного тока электрифицированных железных дорог;

- устройств электроснабжения электрифицированных железных дорог;

- электрооборудования специализированных промышленных предприятий (химической, нефтяной, газовой и др. промышленности);

- прочее оборудование среднего напряжения.

Общие технические характеристики ограничителя перенапряжения HDA-xxM-NHF:

Название параметра	Значение
Тип ОПН HDA-xxM	26 - 41 кВ, Uc
Номинальный ток разряда (8/20мкс)	10 кА
Класс разряда линии в соответствии с IEC 60099-4	1
Импульс большого тока (4/10 мкс)	100 кА
Длительный ток (2000 мкс)	400 А
10-секундное напряжение ("TOV") (Utov/Uc)	1,42
Ток к.з.: (метод предварительного повреждения, безопасный уровень)	40 кА
Энергоемкость: - 2 импульса длительного тока - 2 импульса большого тока	4,2 кДж/кВ Uc 6,8 кДж/кВ Uc
Температура окружающей среды	от -60°C до +60°C

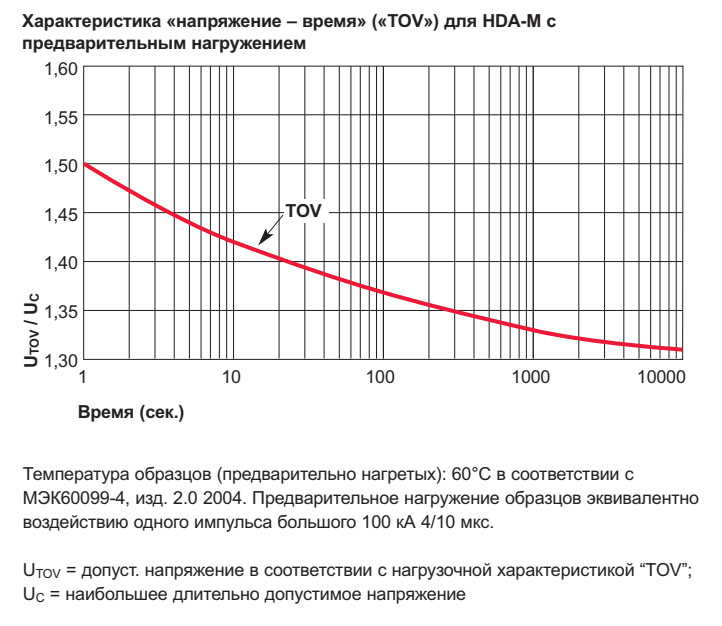

Характеристика "напряжение - время" ("TOV") для ограничителя перенапряжения HDA-xxM с предварительным нагружением

Механические характеристики ограничителя перенапряжения HDA-30M-NHF:

Параметр	Величина
Момент на излом, Нм	250
Усилие растяжения, Н	2000
Крутящий момент, Нм	50

Защитные характеристики ограничителя перенапряжения HDA-30M-NHF:

Тип ОПН	Uc, кВ	Ur, кВ	Ures, кВ
			Грозовой импульс (8/20мкс)			Прямоугольный импульс (1/20мкс)	Коммутационный импульс (30/60мкс)
			5кА	10кА	20кА	10кА	125А	500А
HDA-30M-NHF	30	37,5	93,0	99,0	109,2	102,0	73,8	78,6

Основные технические характеристики стандартного корпуса ограничителя перенапряжения HDA-30M-NHF:

Тип ОПН	Импульсное напряжение 1,2/50 мкс, кВ	Мокро-разрядное напряжение, кВ	Длина дугового перектрытия, мм	Длина пути токов утечки, мм	Высота L, мм	Вес, кг
HDA-30M-NHF	204	98	339	970	343	4,00

*Uc - наибольшее длительно допустимое напряжение; Ur - номинальное напряжение; Ures - остающееся напряжение.

Конструкция ограничителя перенапряжения HDA-30M-NHF.

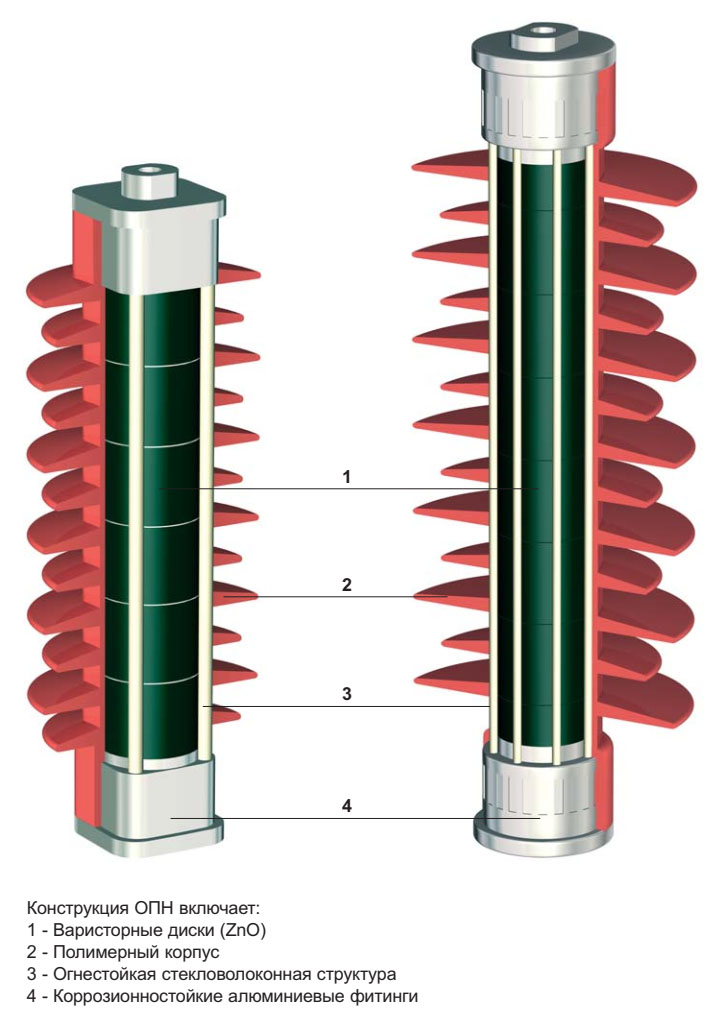

Ограничители перенапряжения HDA-30M-NHF относятся к современному типу защитных устройств. Конструктивно ограничители перенапряжения представляют собой нелинейное сопротивление – резистор или варистор (1), включенные последовательно и скрепленные с коррозионностойкими фитингами (4) и между собой при помощи стекловолоконных стяжек (3) и помещенных в герметизированный высокопрочный полимерный корпус (2). Коррозионностойкие фитинги выполняются из алюминиевого сплава. В фитингах расположены резьбовые отверстия для включения ОПН во внешнюю цепь.

Конструкция ограничителя перенапряжения HDA

Преимущества ограничителей перенапряжения HDA-30M-NHF:
- глубокий уровень ограничения всех видов перенапряжений;
- отсутствие сопровождающего тока после затухания волны перенапряжения;
- простота конструкции и высокая надежность в эксплуатации;
- стабильность характеристик и устойчивость к старению;
- способность к рассеиванию больших энергий;
- стойкость к атмосферным загрязнениям.

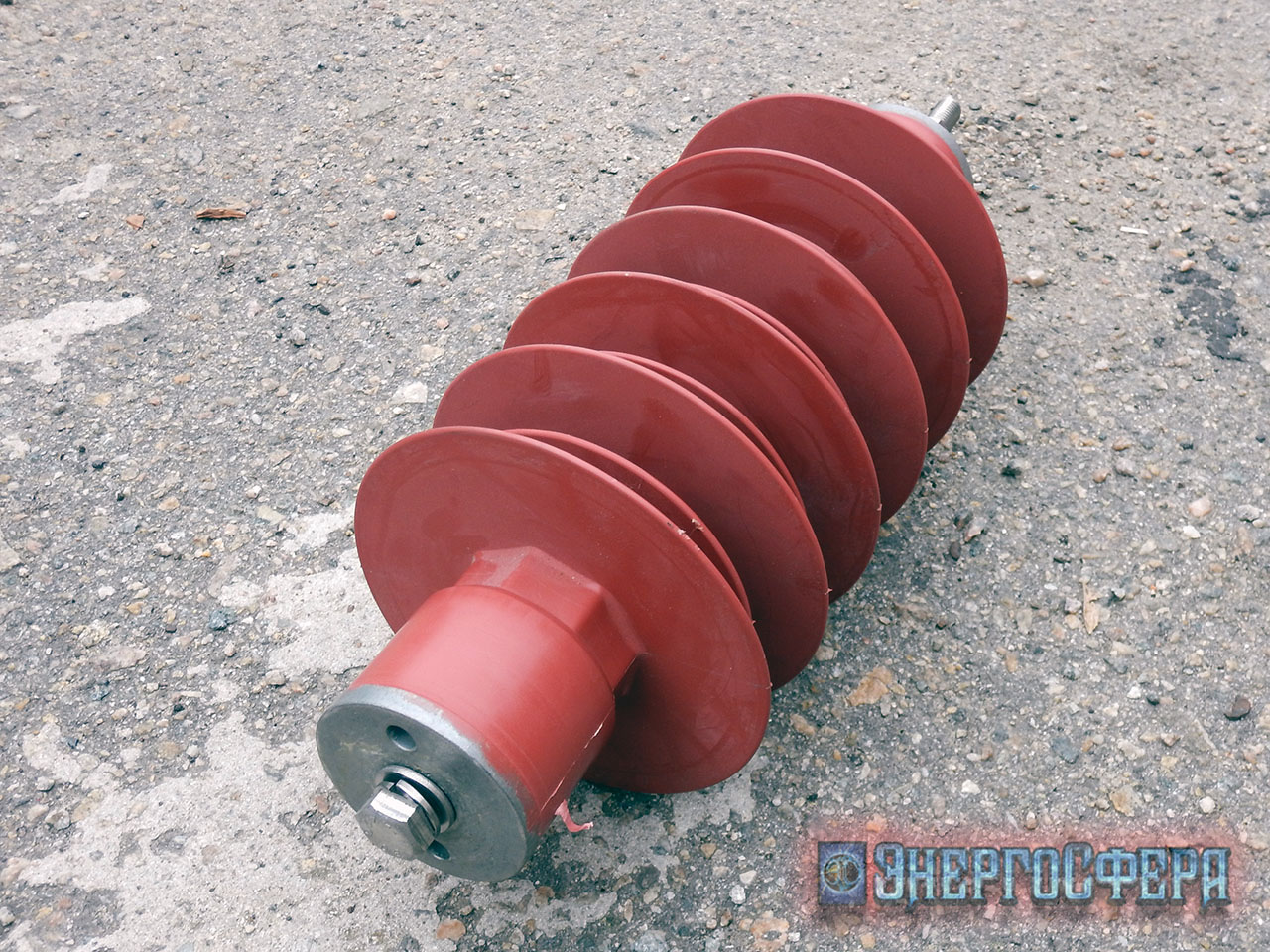

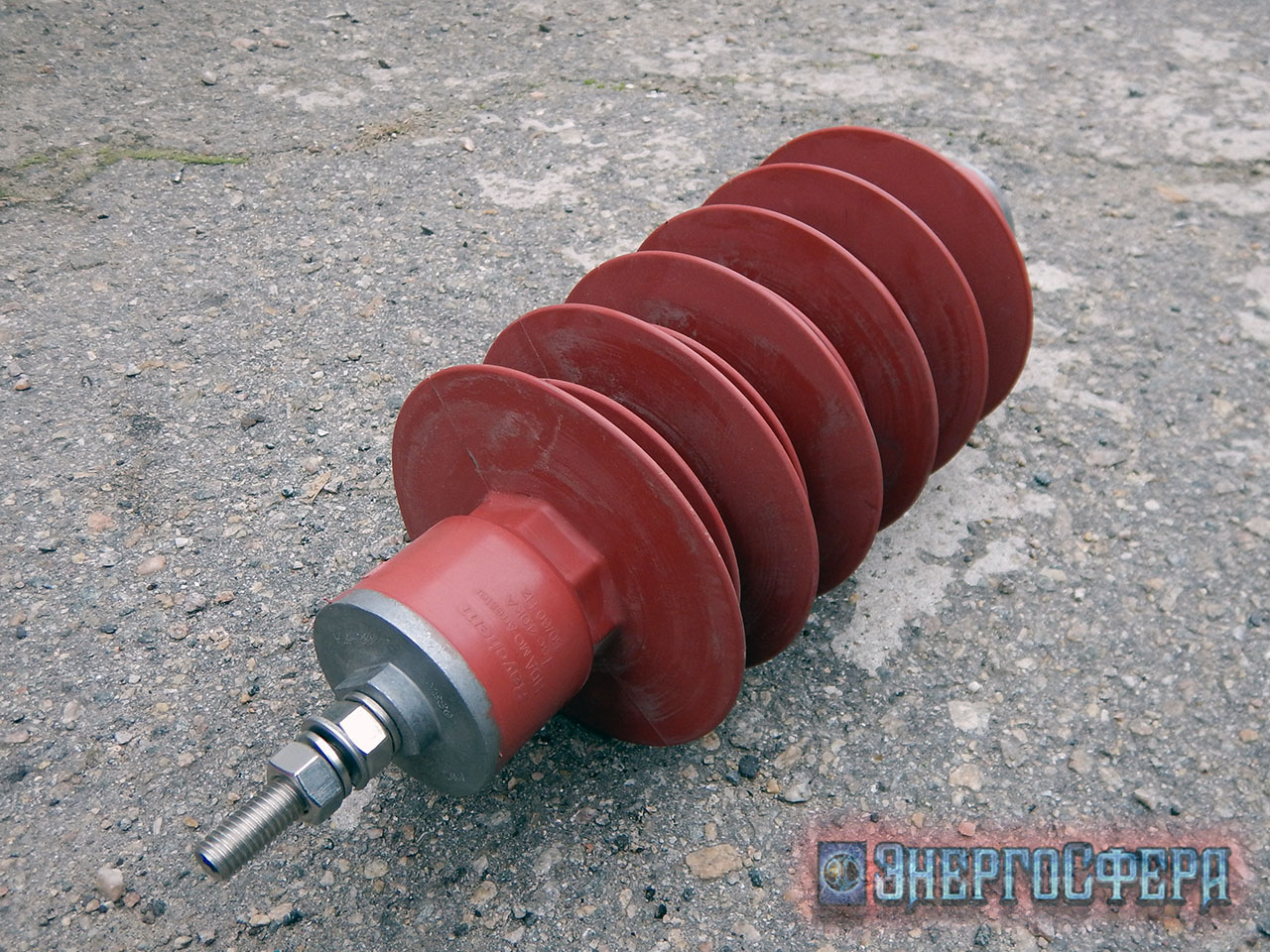

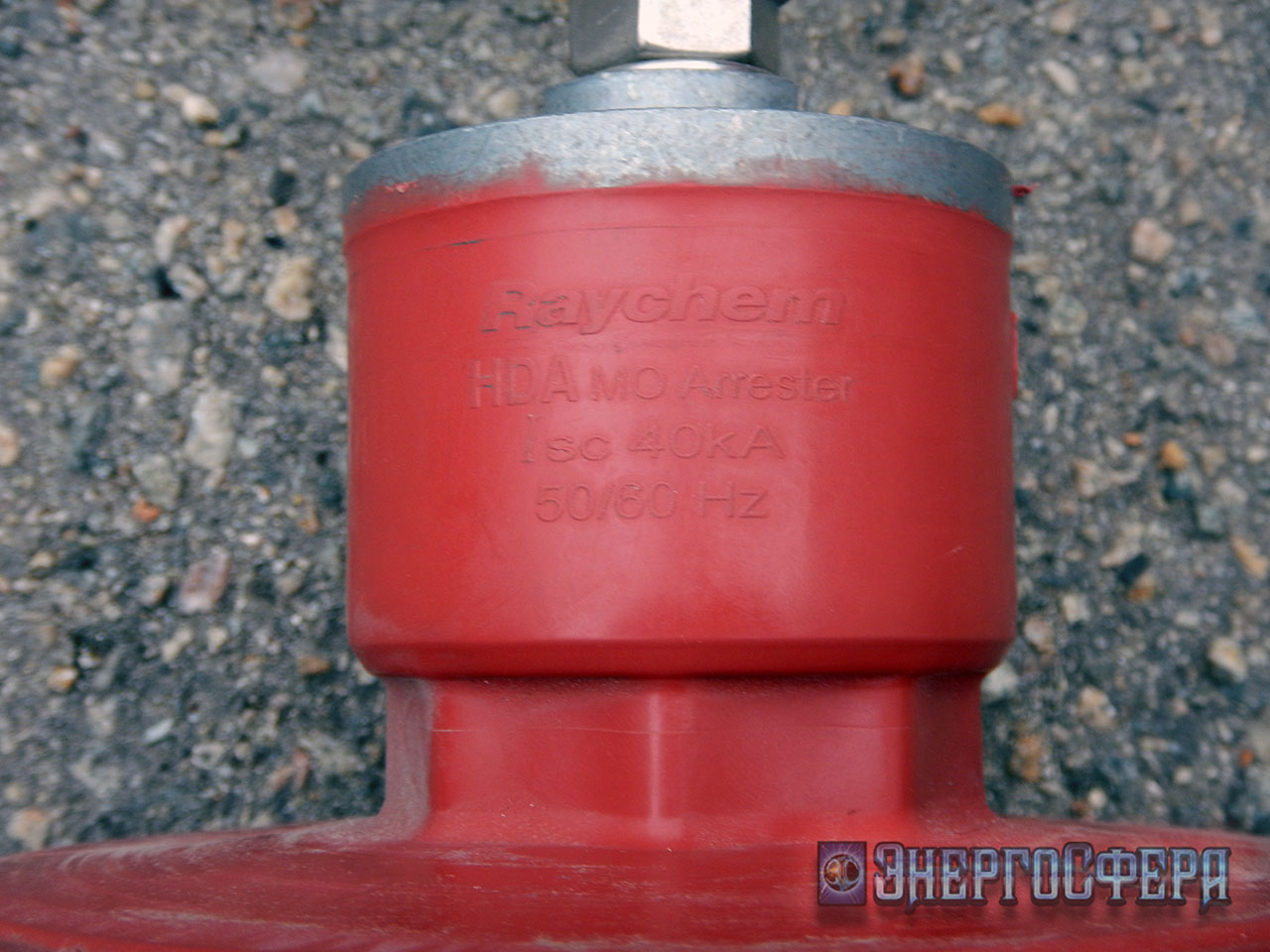

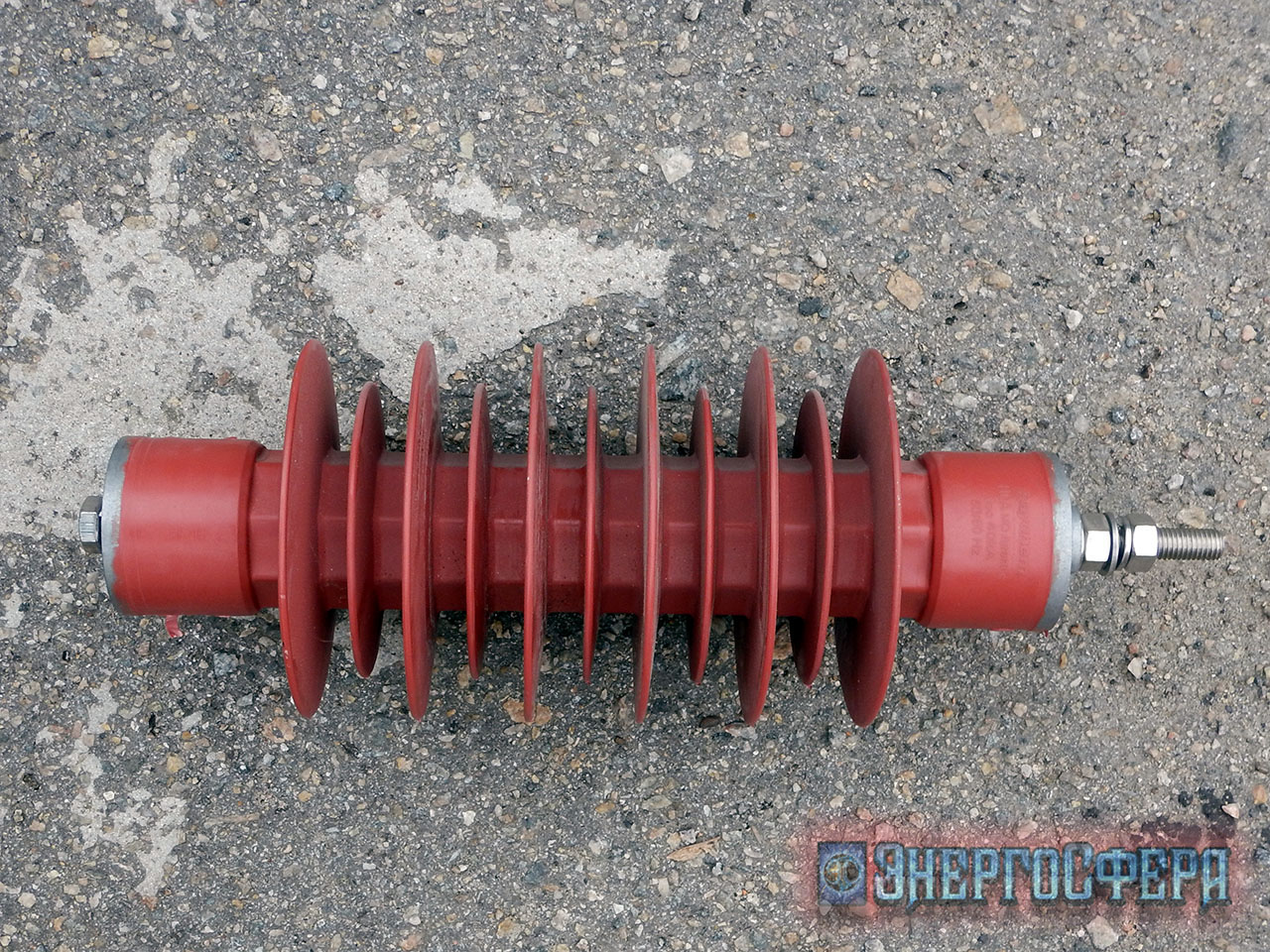

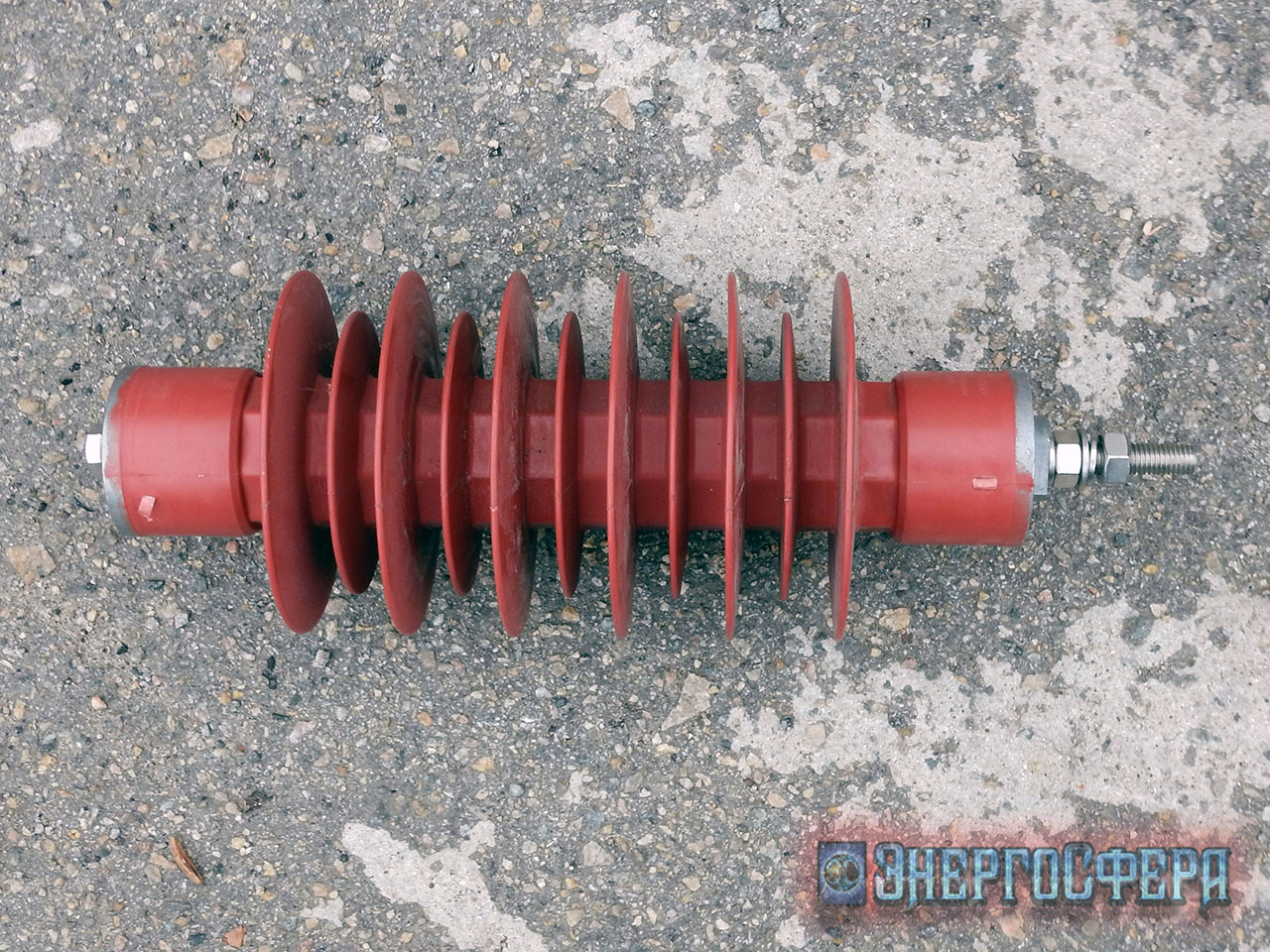

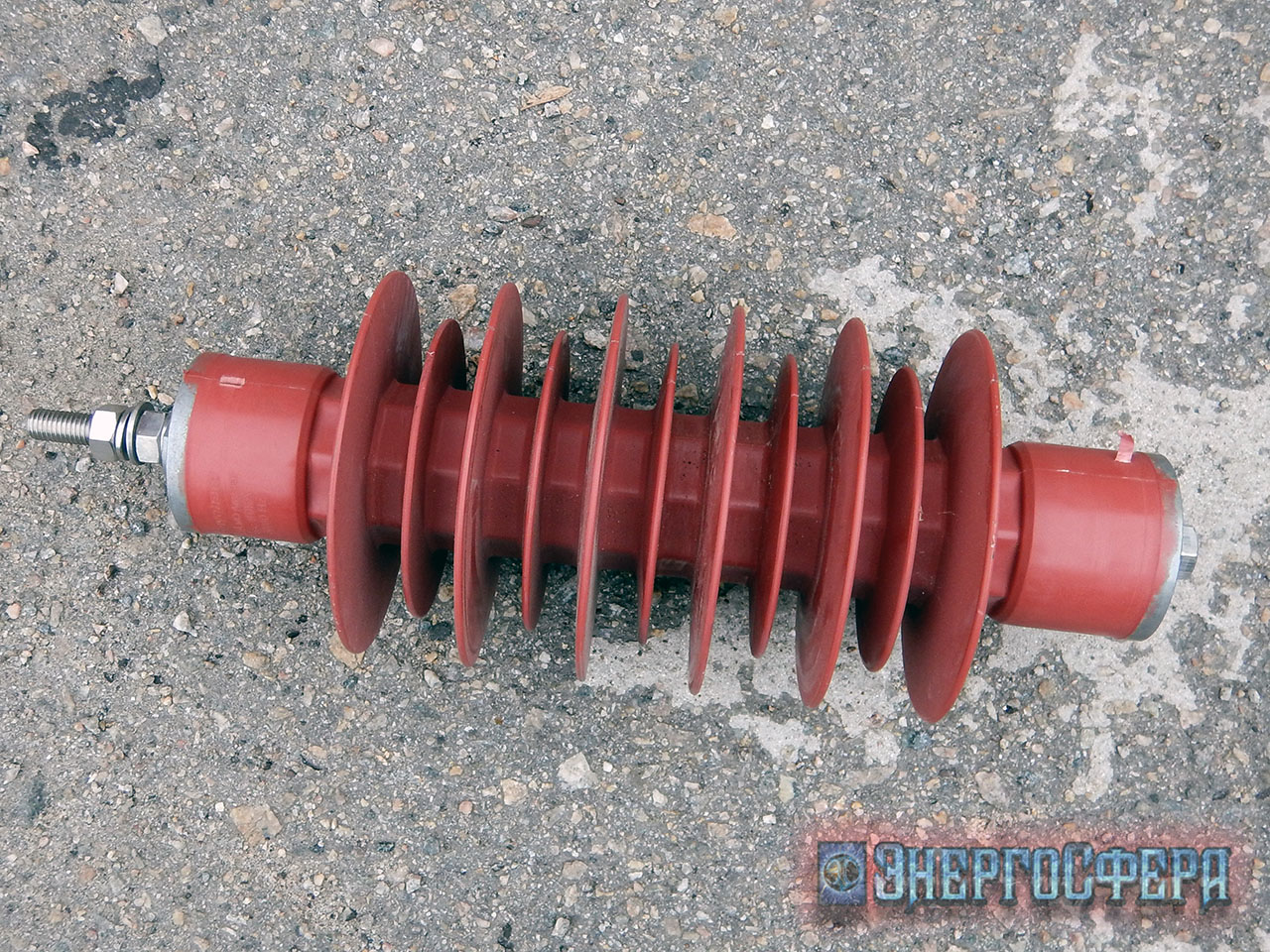

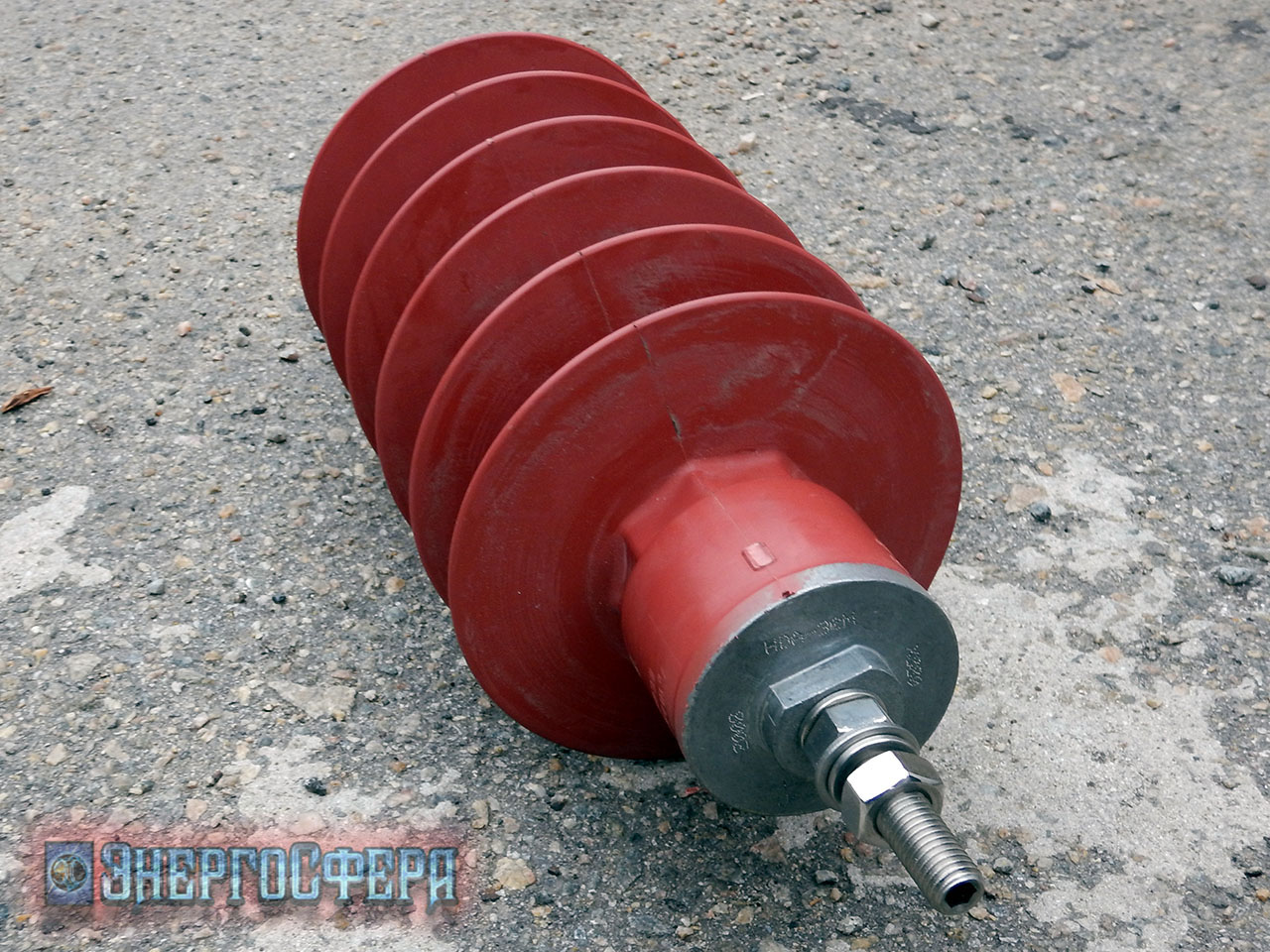

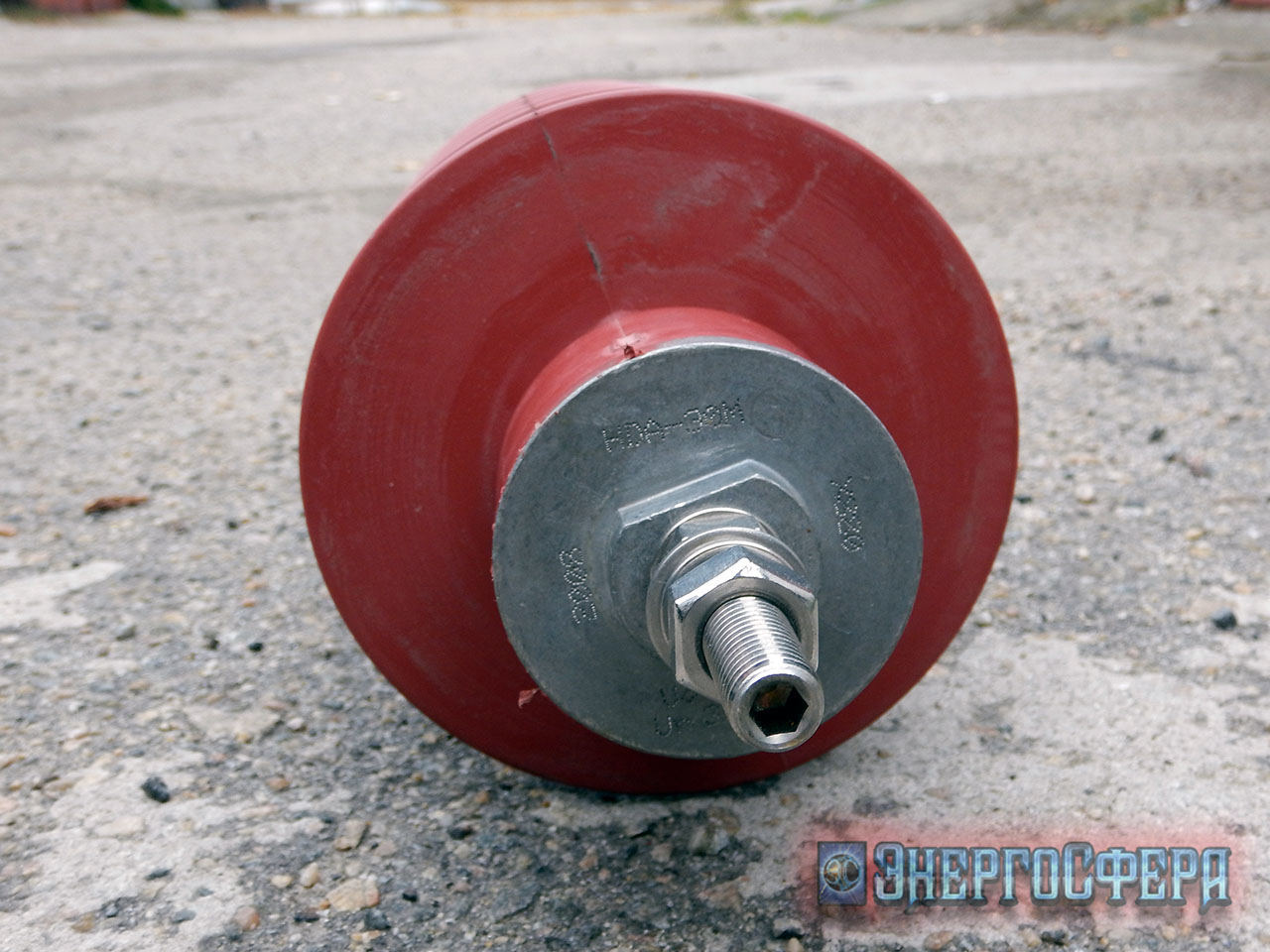

Фото - Ограничитель перенапряжения HDA-30M-NHF:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/ogranichiteli-perenapryazheniya/polimernye-ogranichiteli-perenapryazheniya/polimernye-ogranichiteli-perenapryazheniya-0-38-35kv/ogranichitel-perenapryazheniya-hda-30m-nhf.html#sigProIda1729ea72f
