Трансформатор НОМ-10

Трансформатор НОМ-10 – однофазный масляный измерительный трансформатор напряжения. Предназначен для понижения высокого первичного напряжения до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики в сетях с изолированной нейтралью. Трансформатор НОМ-10 устанавливается в шкафах комплектных распределительных устройств.

Трансформатор НОМ-10 предназначен для внутренней установки, имеет климатическое исполнение "У" или "Т" категории размещения 2, и его необходимо эксплуатировать при следующих условиях:
- предназначены для работы в закрытом помещении;
- высота установки над уровнем моря – не более 1000 м;
- температура окружающей среды - от -45°С до +40°С - для исполнения "У" и от -10°С до +50°С - для исполнения "Т";
- относительная влажность окружающей среды при температуре +25°C для исполнения "У" и +35°C для исполнения "Т" – не более 95%.

Основные технические характеристики трансформатора НОМ-10:

Наименование параметра	Величина
Значение номинального первичного напряжения, кВ	10; 10,5; 11
Значение наибольшего рабочего напряжения, кВ	12
Значение номинального напряжения вторичной обмотки, В	100
Значение сопротивления изоляции обмоток при температуре 20°С, МОм, не менее	300
Значение номинальной мощности вторичной обмотки при работе в классе точности, ВА: - 0,5 - 1 - 3	75 150 300
Значение предельной мощности, ВА	630
Значение основной погрешности по напряжению, %	±0,48
Значение основной погрешности по углу	±20
Схема и группа соединений обмоток	Y/Yn-0
Масса, кг - для исполнения У2 - для исполнения Т2	31 32
Охлаждение трансформатора	Естественное масляное

Конструкция: Однофазный трансформатор НОМ-10 изготавливают из магнитопровода и обмоток, которые помещают в бак заполненный маслом. Магнитопровод однофазный, броневого типа, изготавливается из холоднокатаной электротехнической стали. Трансформатор НОМ-10 имеет слоевые обмотки изготовленные из медных проводов, которые наматываются на цилиндр из электрокартона одна поверх другой. Обмотка первичного (высокого) напряжения состоит из двух последовательно соединенных катушек и имеет два электростатических экрана, для защиты от перенапряжений. Выводы обмоток выполнены съемными проходными фарфоровыми изоляторами. Для удобного и быстрого монтажа на крышке бака трансформатора расположены скобы. На дне бака имеется 4 отверстия Ø15мм для крепления трансформатора на месте установки. Пробка для слива и взятия пробы масла, болт заземления находятся в низу бака. Заливка масла осуществляется через пробку расположенную на крышке бака возле выводов обмоток ВН, НН.

Чертеж, габаритные и установочные размеры трансформатора НОМ-10

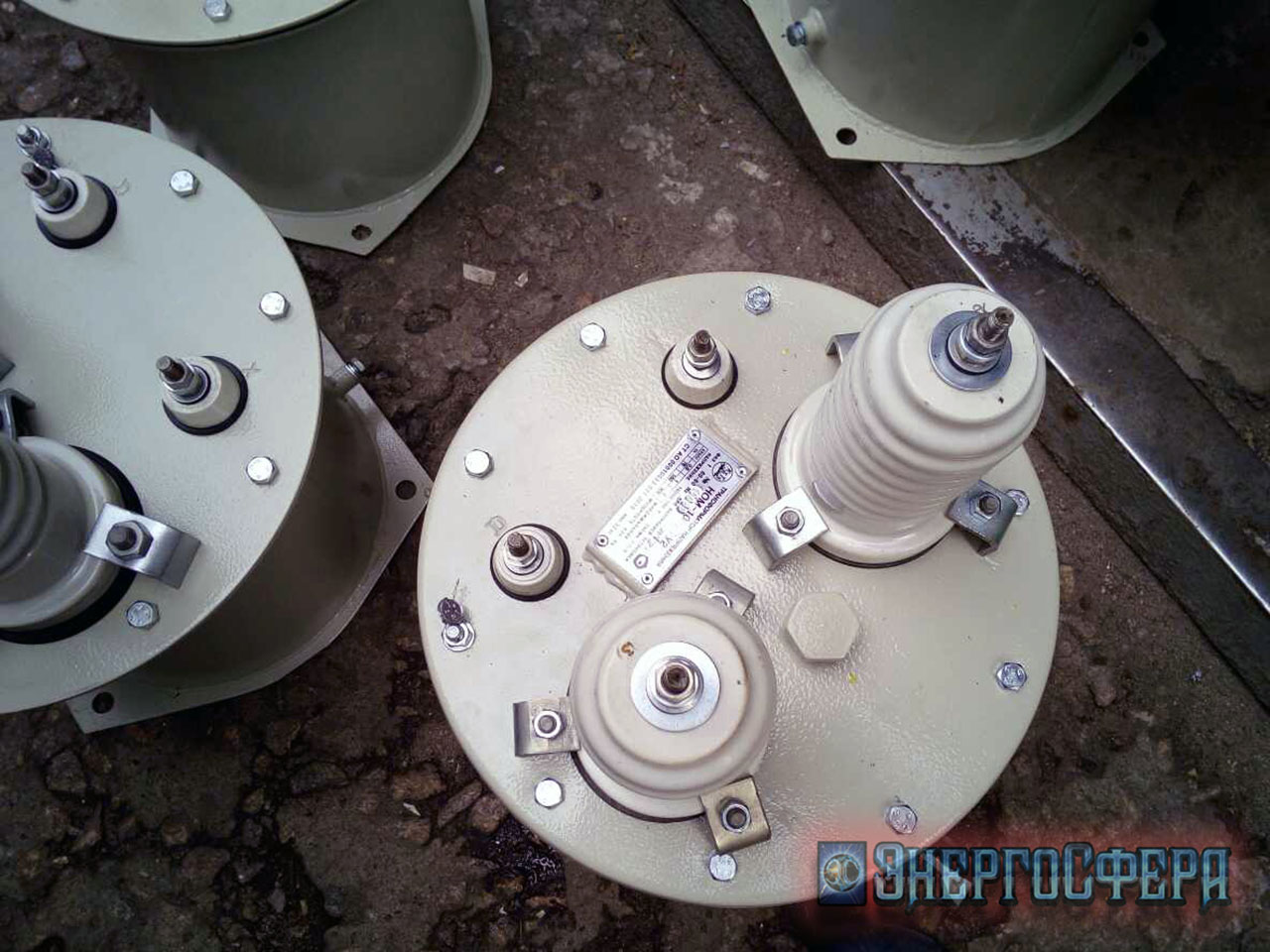

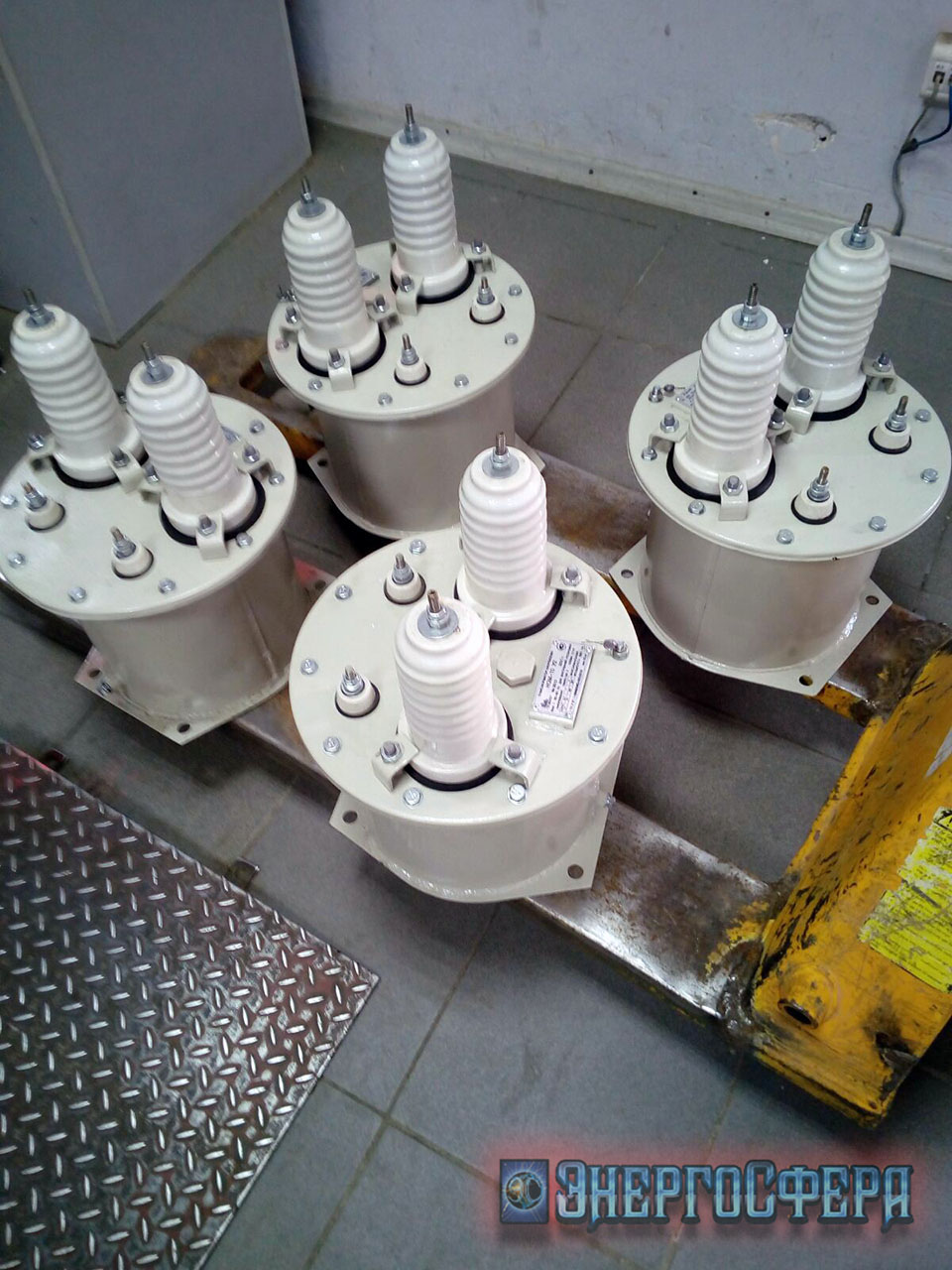

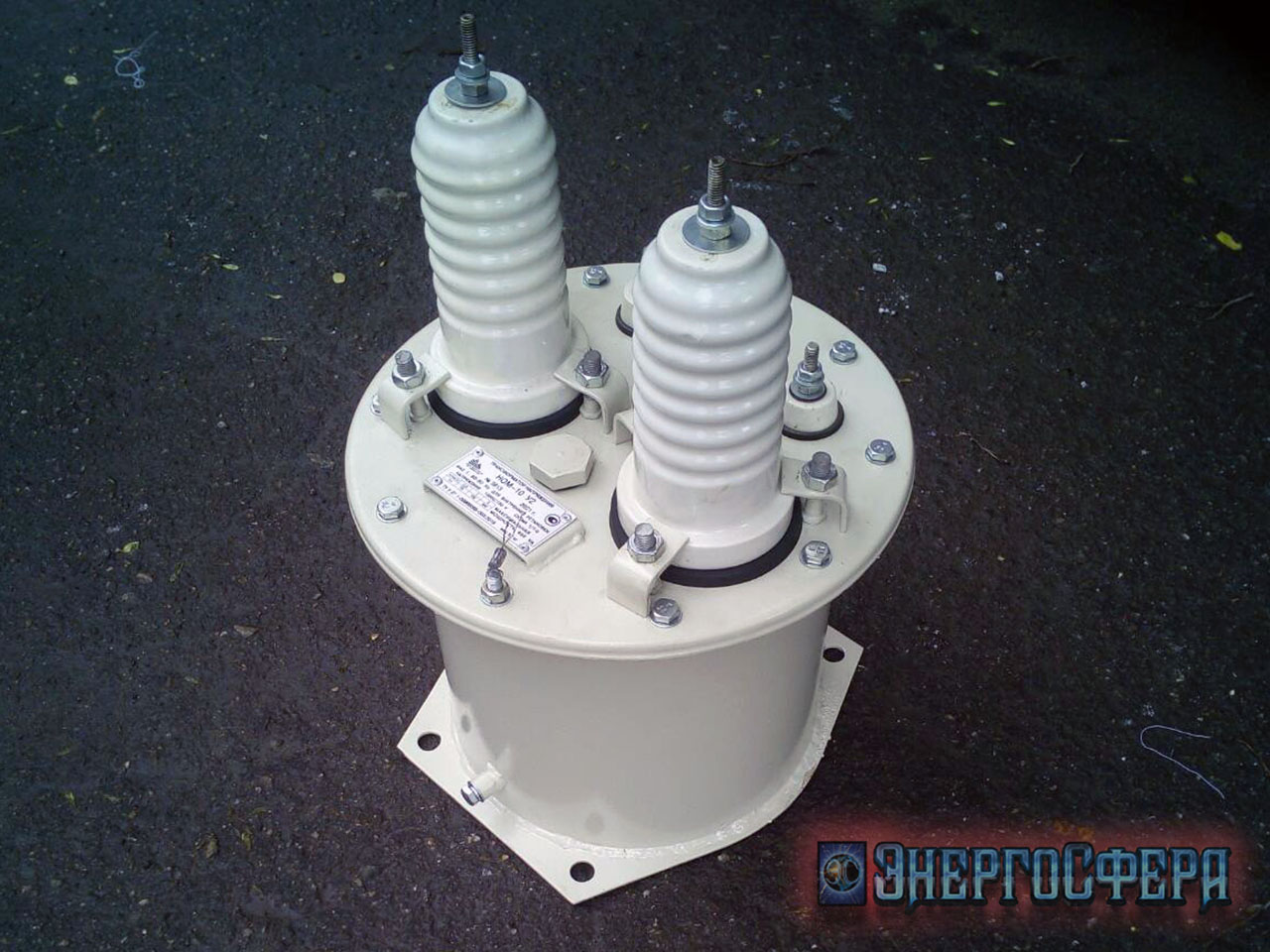

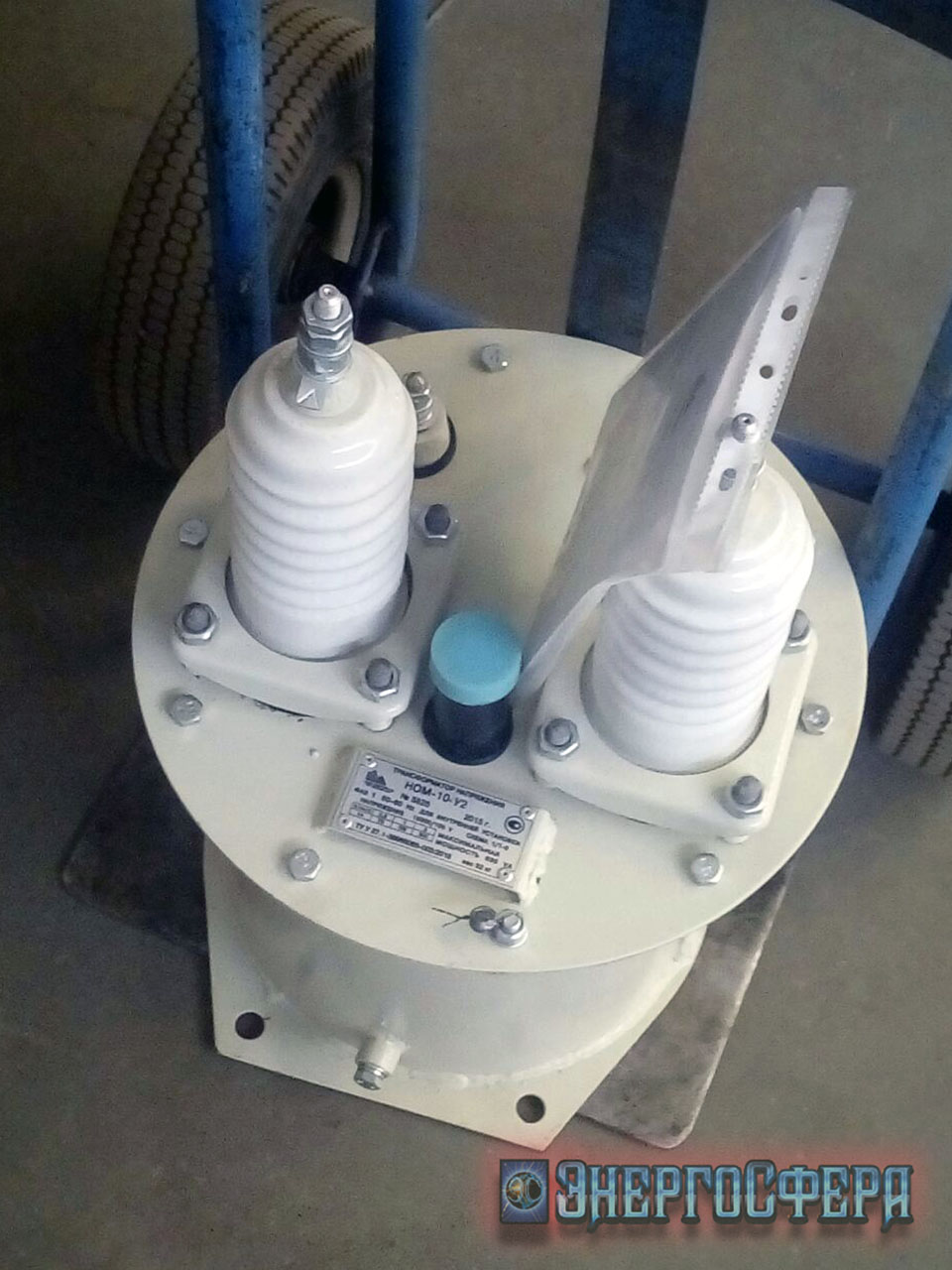

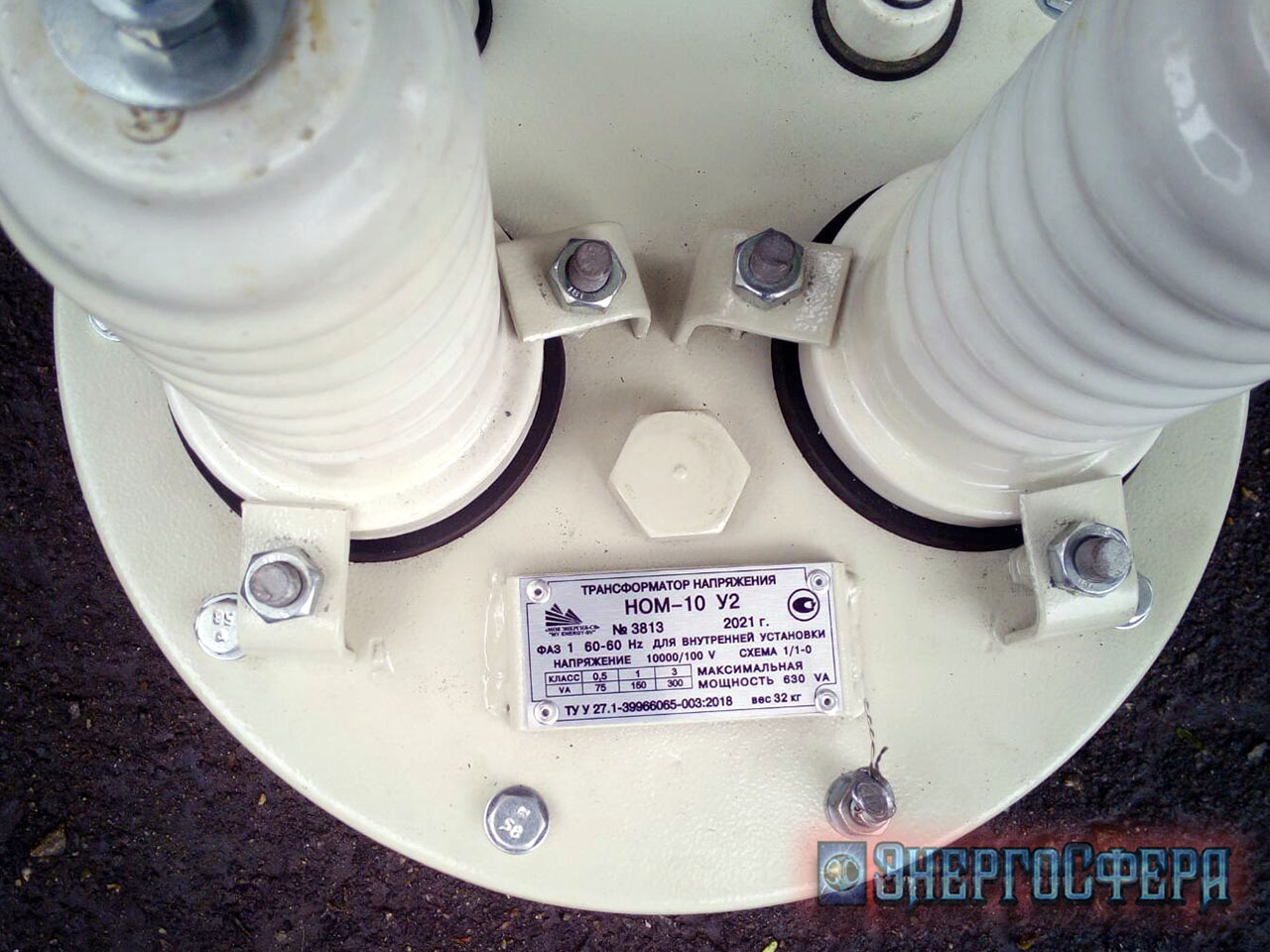

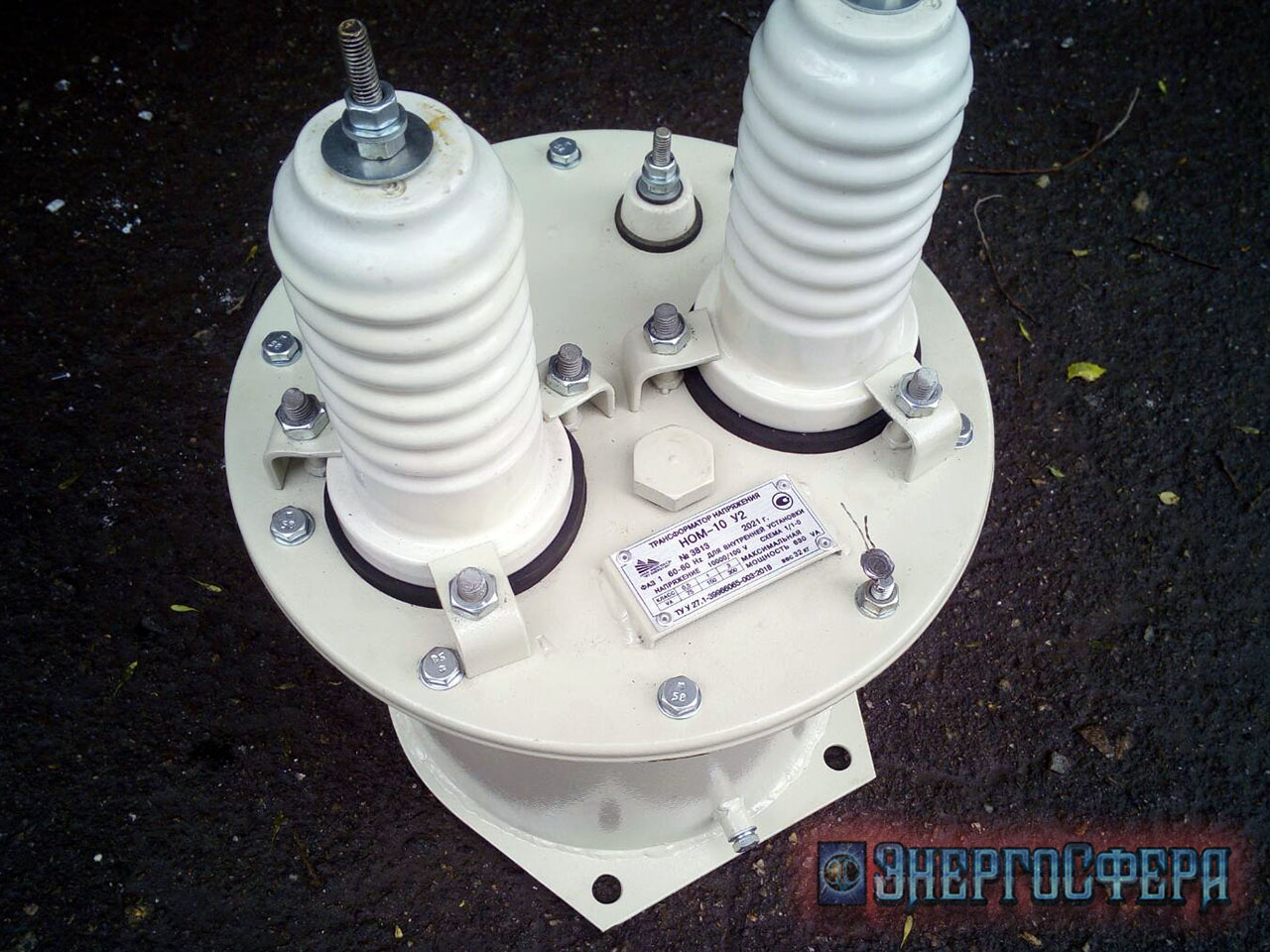

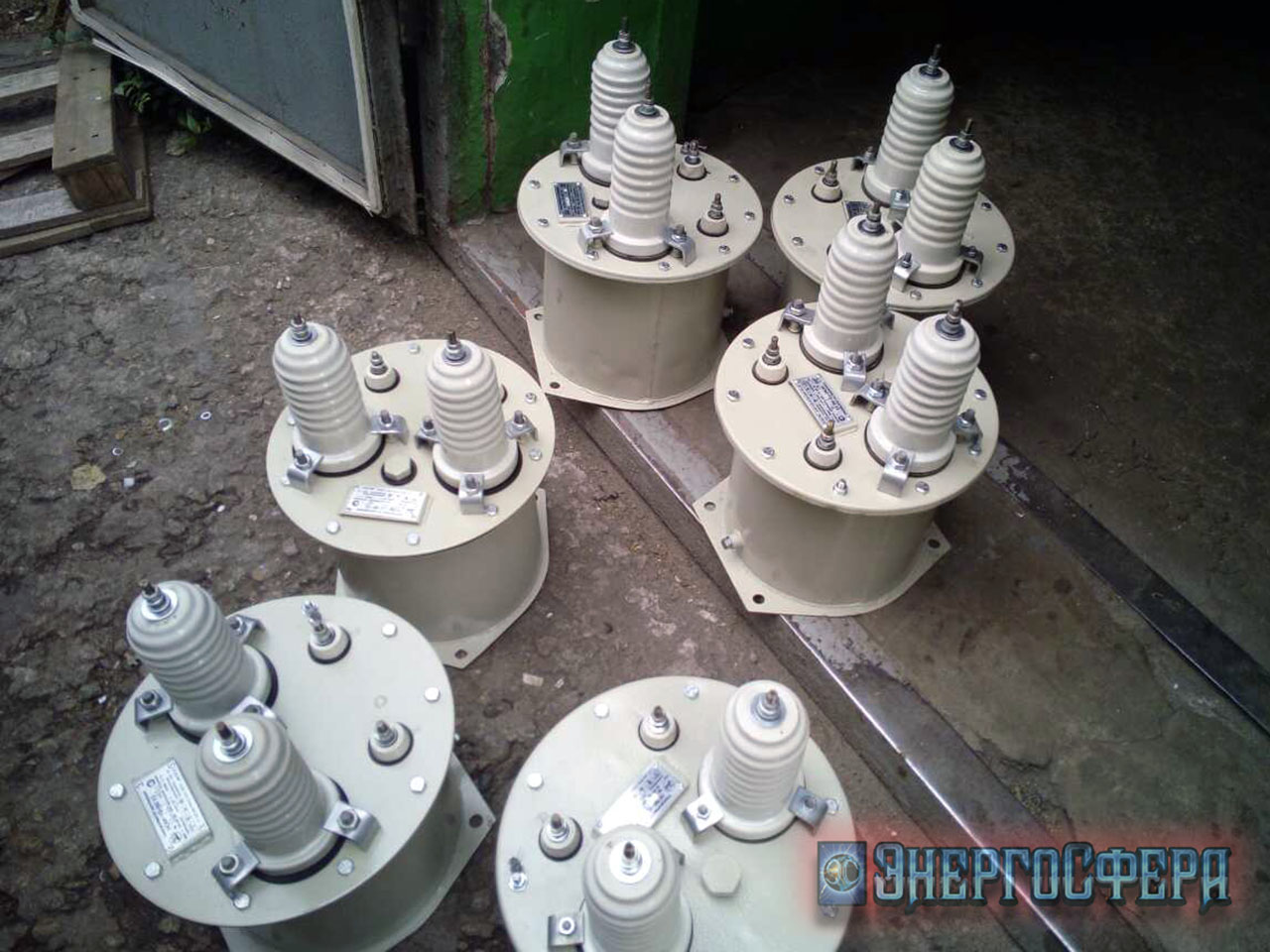

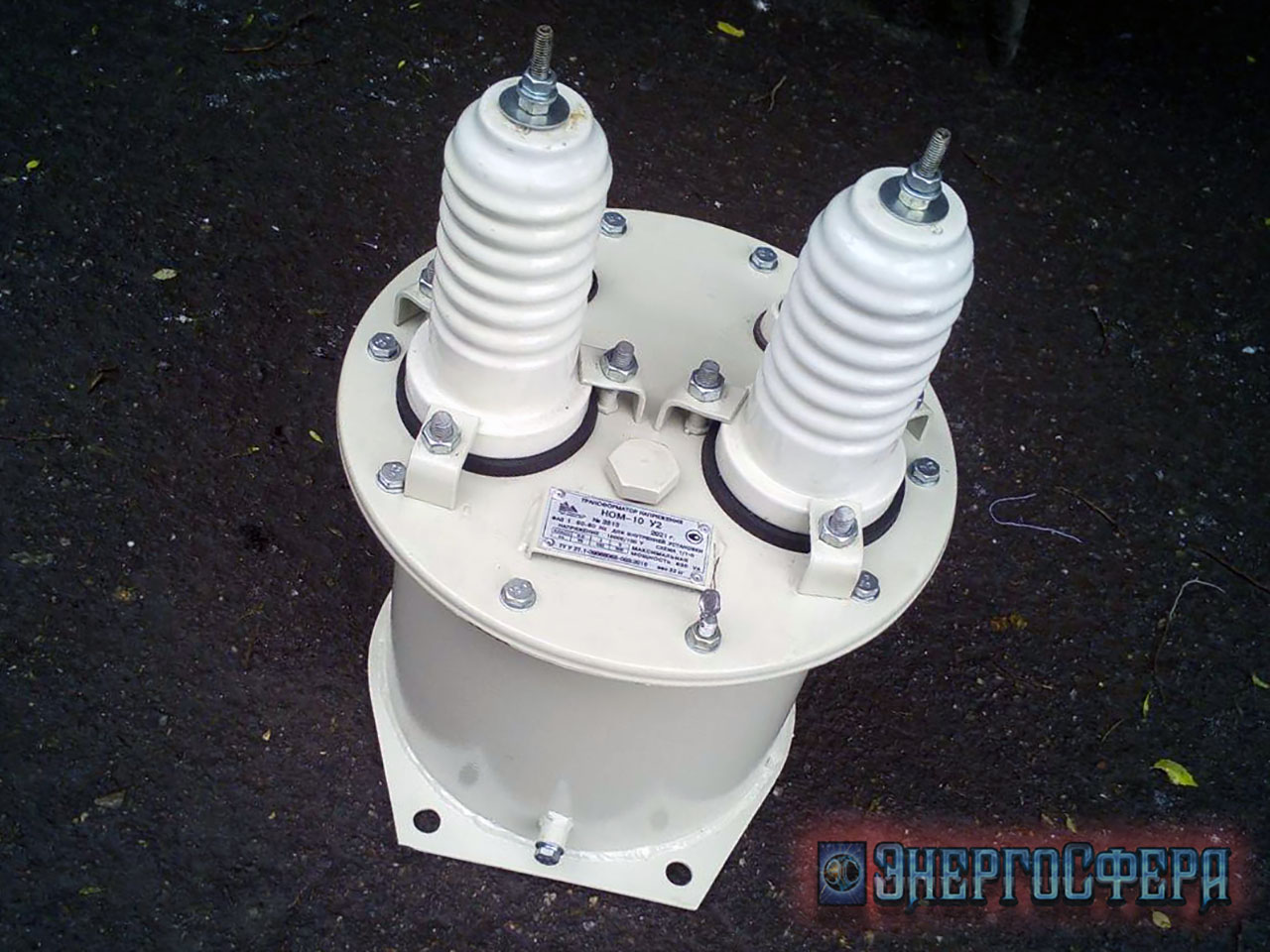

Фото трансформатора НОМ-10:
