Ограничитель перенапряжения MWK 31

Ограничитель перенапряжения MWK 31 - ограничитель перенапряжения на базе металлооксидных варисторов без искровых промежутков, залитых в полимерном корпусе серого цвета. Данный ОПН применяется для защиты сетей среднего напряжения от перенапряжений, возникающих в результате грозовой активности и коммутаций в сети. Все ограничители перенапряжения MWK 31 изготавливаются из варисторных дисков (ZnO) высокого качества. Эти диски обладают прекрасными тепловыми и токовыми характеристиками, которые достигаются за счет гарантированной гомогенности внутренней структуры, вследствие чего ограничитель перенапряжения MWK 31 имеют следующие свойства:
- повышенный уровень допустимых напряжений;
- взрывобезопасность, отсутствие разлетающихся осколков при воздействии аномально больших уровней токов;
- высокая пропускная способность.

Основной принцип работы ОПН MWK 31. При возникновении перенапряжения сопротивление варисторов мгновенно уменьшается на несколько порядков (от МОм до десятков Ом), соответственно возрастает сила тока от миллиампер (при рабочем напряжения) до тысяч ампер (при воздействии перенапряжения). Таким образом происходит сброс импульсного перенапряжения. Благодаря быстроте срабатывания, повышенной пропускной способности и резко нелинейной вольтамперной характеристики ограничители MWK 31 позволяют реализовать низкий защитный уровень для всех видов перенапряжений. Это позволяет исключить из конструкции ограничителей искровые промежутки, характерные для традиционных вентильных разрядников типа РВО и РВС. Отсутствие искрового промежутка обеспечивает постоянное подключение ограничителей перенапряжений к защищаемому оборудованию.

Условия эксплуатации ограничителей перенапряжения MWK 31:
- районы с умеренным и холодным климатом УХЛ, категория размещения 1 по ГОСТ 15150-69;
- районы 2-5 степени загрязнения атмосферы по ПУЭ:2006, на высоте не более 1800 м над уровнем моря;
- предельные значения температуры окружающей среды: от -60°C до +55°C;
- ограничители перенапряжений MWK 31 пожаро- и взрывобезопасны.

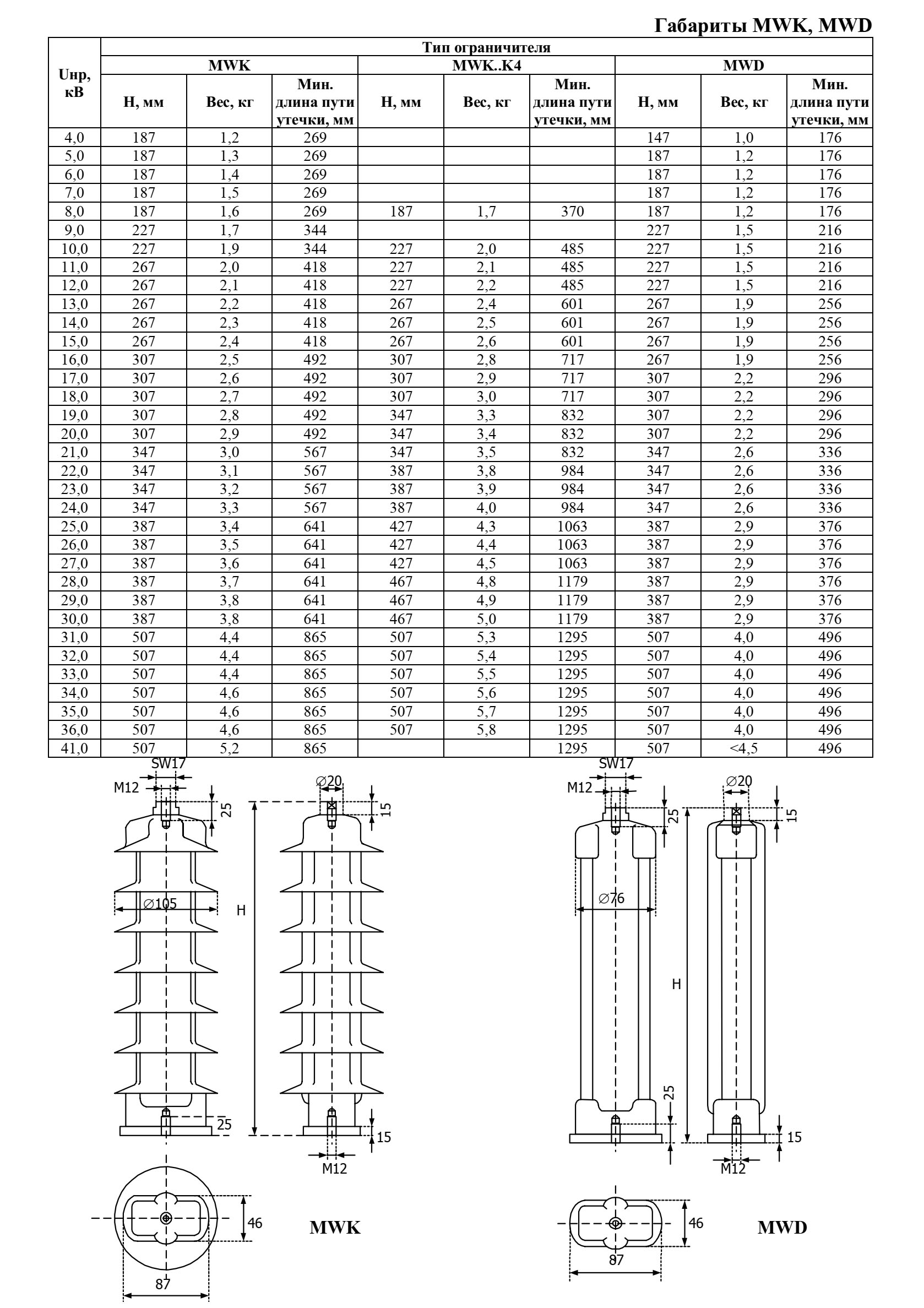

Чертеж, габаритные и установочные размеры ограничителя перенапряжения MWK 31

Ограничитель перенапряжения MWK 31 применяются для защиты:

- электрооборудования подстанций открытого и закрытого типа;

- воздушных линий электропередач;

- кабельных сетей;

- генераторов, синхронных компенсаторов и электродвигателей сетей собственных нужд электростанций и промышленных предприятий;

- батарей статических конденсаторов и фазокомпенсирующих устройств;

- оборудования электроподвижного состава;

- контактной сети переменного и постоянного тока электрифицированных железных дорог;

- устройств электроснабжения электрифицированных железных дорог;

- электрооборудования специализированных промышленных предприятий (химической, нефтяной, газовой и др. промышленности);

- прочее оборудование среднего напряжения.

Общие технические характеристики ограничителя перенапряжения MWK 4 - 41:

Название параметра	Значение
Тип ОПН MWK	4 - 41 кВ, Uнр
Номинальный ток разряда (8/20мкс)	10 кА_пик
Класс разряда линии в соответствии с МЭК	2
Импульс большого тока (4/10 мкс)	100 кА_пик
Прямоугольный импульс длительного тока (2000 мкс)	550 А
Удельная поглощаемая энергия при 1 импульсе I_hc(100кА_пик), кДж/кВ_Uнр	3,4
Удельная поглощаемая энергия при 2 прямоугольных импульсах 2000мкс I_пр, кДж/кВ_Uнр	5,5
Ток к.з.: (метод предварительного повреждения, безопасный уровень)	20 кА
Температура окружающей среды	от -60°C до +55°C
Характеристика "напряжение - время" ("TOV") для ограничителя перенапряжения MWK 4 - 41

Механические характеристики ограничителя перенапряжения MWK 4 - 41:

Параметр	Величина
Кратковременная горизонтальная нагрузка, Нм	153
Долговременная горизонтальная нагрузка, Нм	88
Усилие растяжения, Н	1200
Крутящий момент, Нм	50

Защитные характеристики ограничителя перенапряжения MWK 31:

Тип ОПН	Uc, кВ	Ur, кВ	Ures, кВ_пик
			Грозовой импульс (8/20мкс)					Крутой импульс (1/...мкс)		Коммутационный импульс (30/60мкс)
			1кА	2,5кА	5кА	10кА	20кА	5кА	10кА	125А	250А	500А
MWK 31	31	38,8	81,0	85,7	89,9	95,2	108,6	98,1	103,8	70,5	73,4	76,2

Основные технические характеристики стандартного корпуса ограничителя перенапряжения MWK 31:

Тип ОПН	Импульсное напряжение 1,2/50 мкс, кВ_пик	Мокро-разрядное напряжение, кВ_ср.кв.	Полная длина пути утечки изоляции, мм	Разрядный промежуток, мм	Высота H, мм	Масса, кг
MWK 31	262	111	865	503	507	4,7

*Uc - наибольшее длительно допустимое напряжение; Ur - номинальное напряжение; Ures - остающееся напряжение.

Конструкция ограничителя перенапряжения MWK 31.

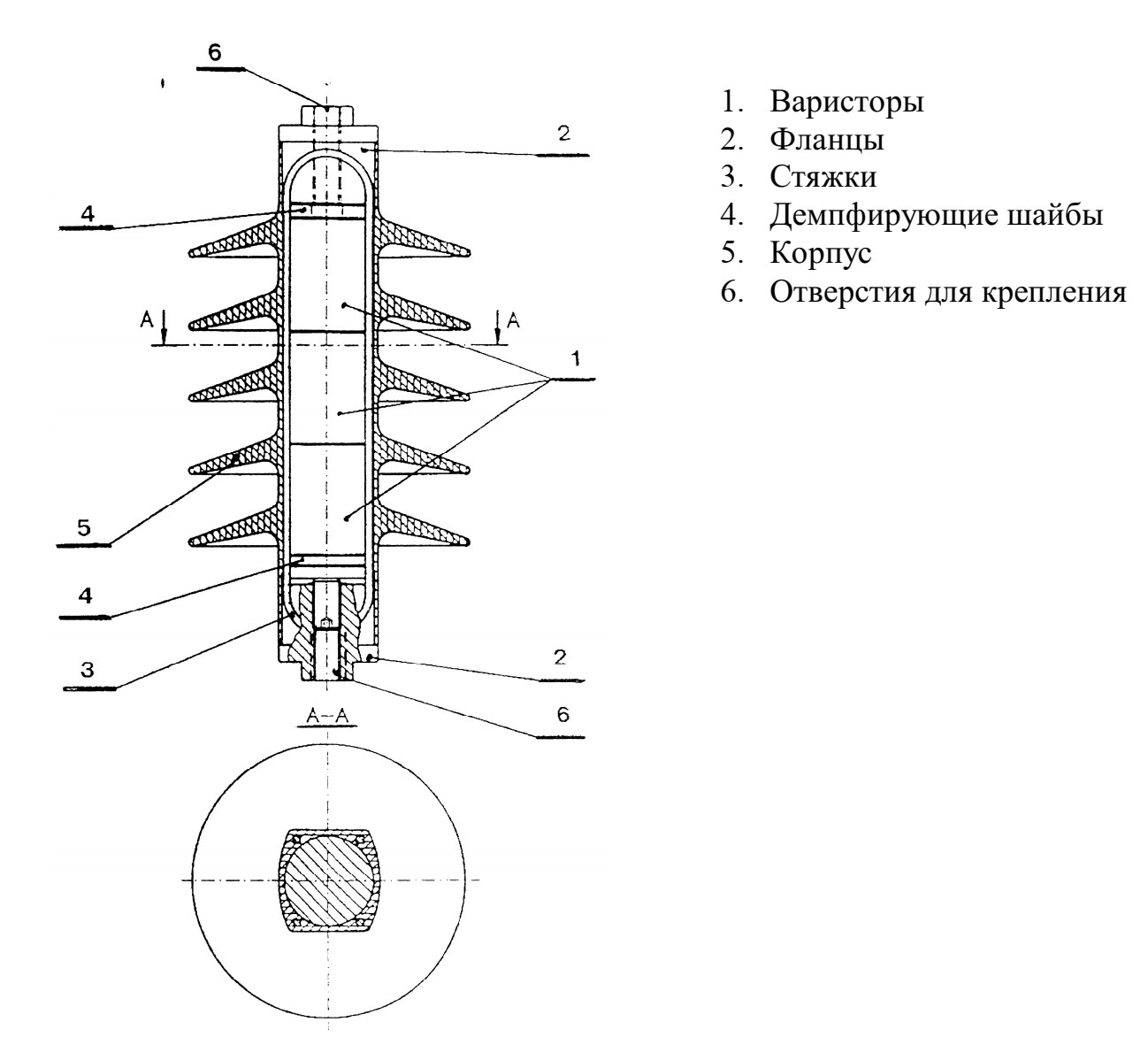

Ограничители перенапряжения MWK 4 - 41 относятся к современному типу защитных устройств. Они выполнены в виде унифицированной опорной конструкции, с различным числом и размером варисторов и количеством внутренних стяжек. Конструктивно ограничители перенапряжения представляют собой нелинейное сопротивление – резистор или варистор (1), включенных последовательно и скрепленных с фланцами (2) и между собой при помощи стекложгутовых стяжек (3) и помещенных в герметизированный высокопрочный полимерный корпус (5). Фланцы изготавливают из алюминиевых сплавов или нержавеющей стали. Между фланцами и варистарами устанавливаются демпфирующие алюминиевые шайбы (4). Во фланцах расположены отверстия (6) для подсоединения во внешние цепи.

Конструкция ограничителя перенапряжения MWK

Преимущества ограничителей перенапряжения MWK 31:
- глубокий уровень ограничения всех видов перенапряжений;
- отсутствие сопровождающего тока после затухания волны перенапряжения;
- простота конструкции и высокая надежность в эксплуатации;
- стабильность характеристик и устойчивость к старению;
- способность к рассеиванию больших энергий;
- стойкость к атмосферным загрязнениям;

- надежная конструкция обеспечивает безопасность при коротком замыкании;
- низкий уровень остаточных перенапряжений;
- длительная стабильность в рабочих условиях сети;
- полимерный корпус устойчив к УФ-излучению, прекрасная стойкость к загрязнению;
- не требует технического обслуживания.

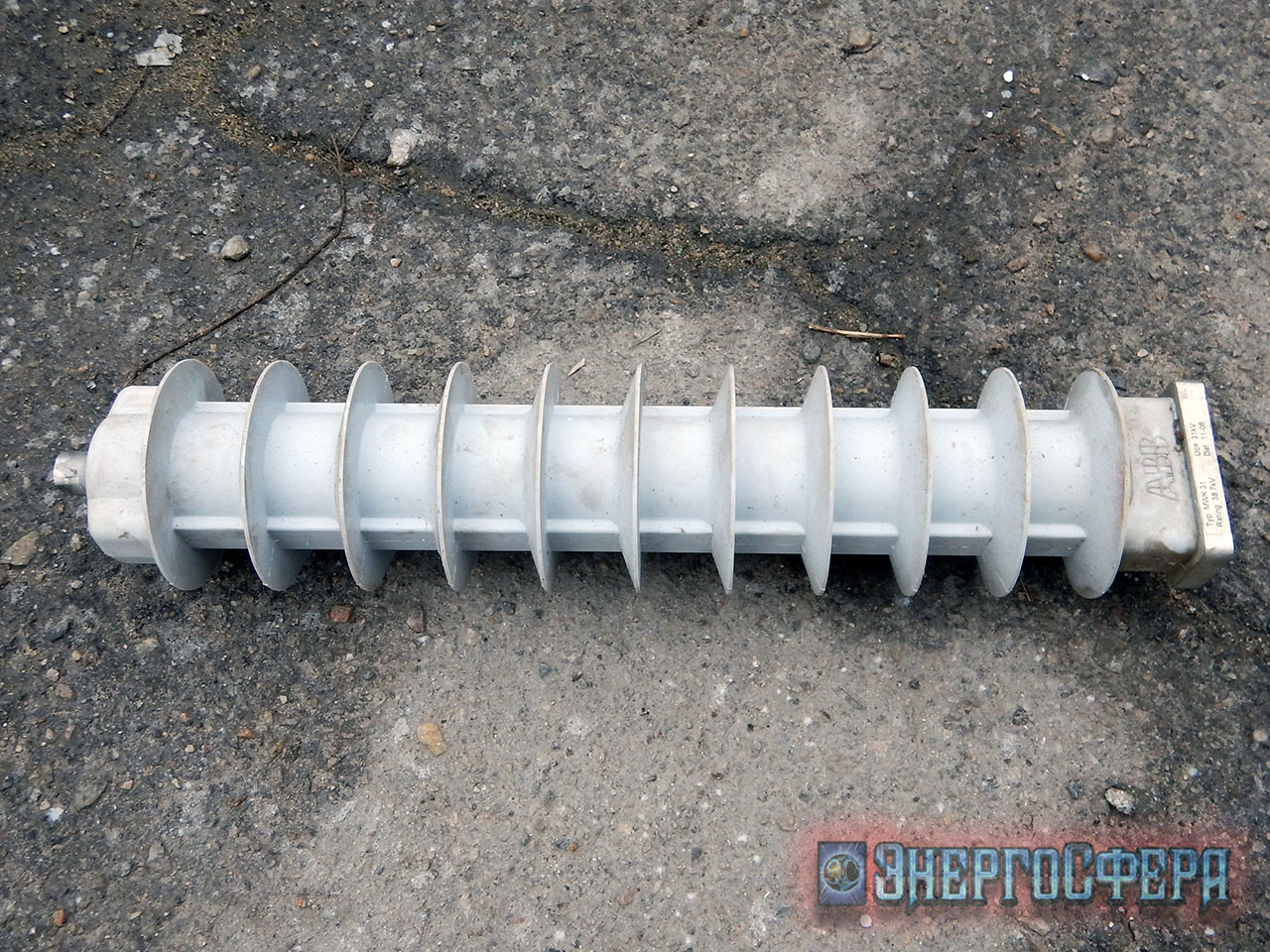

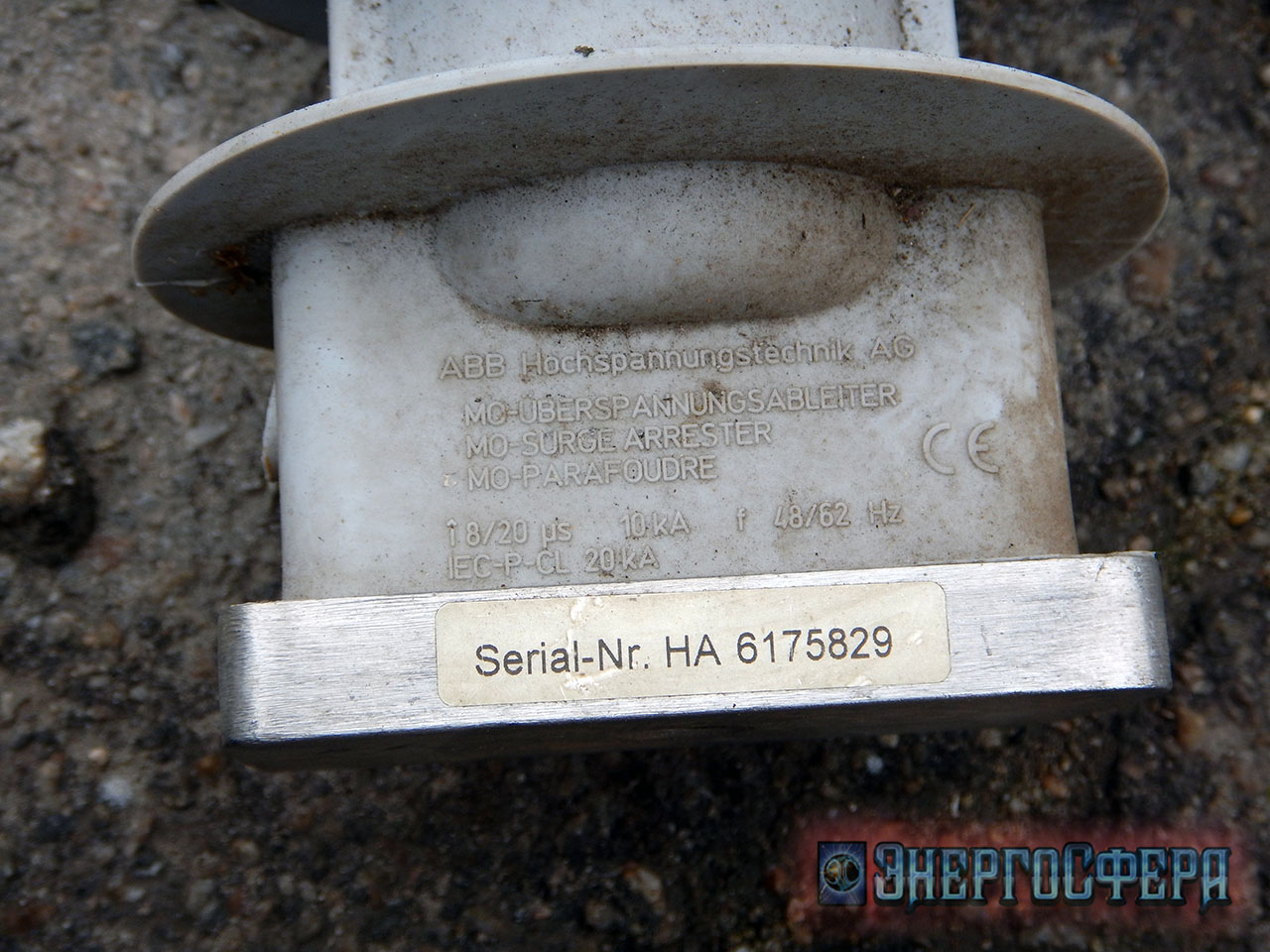

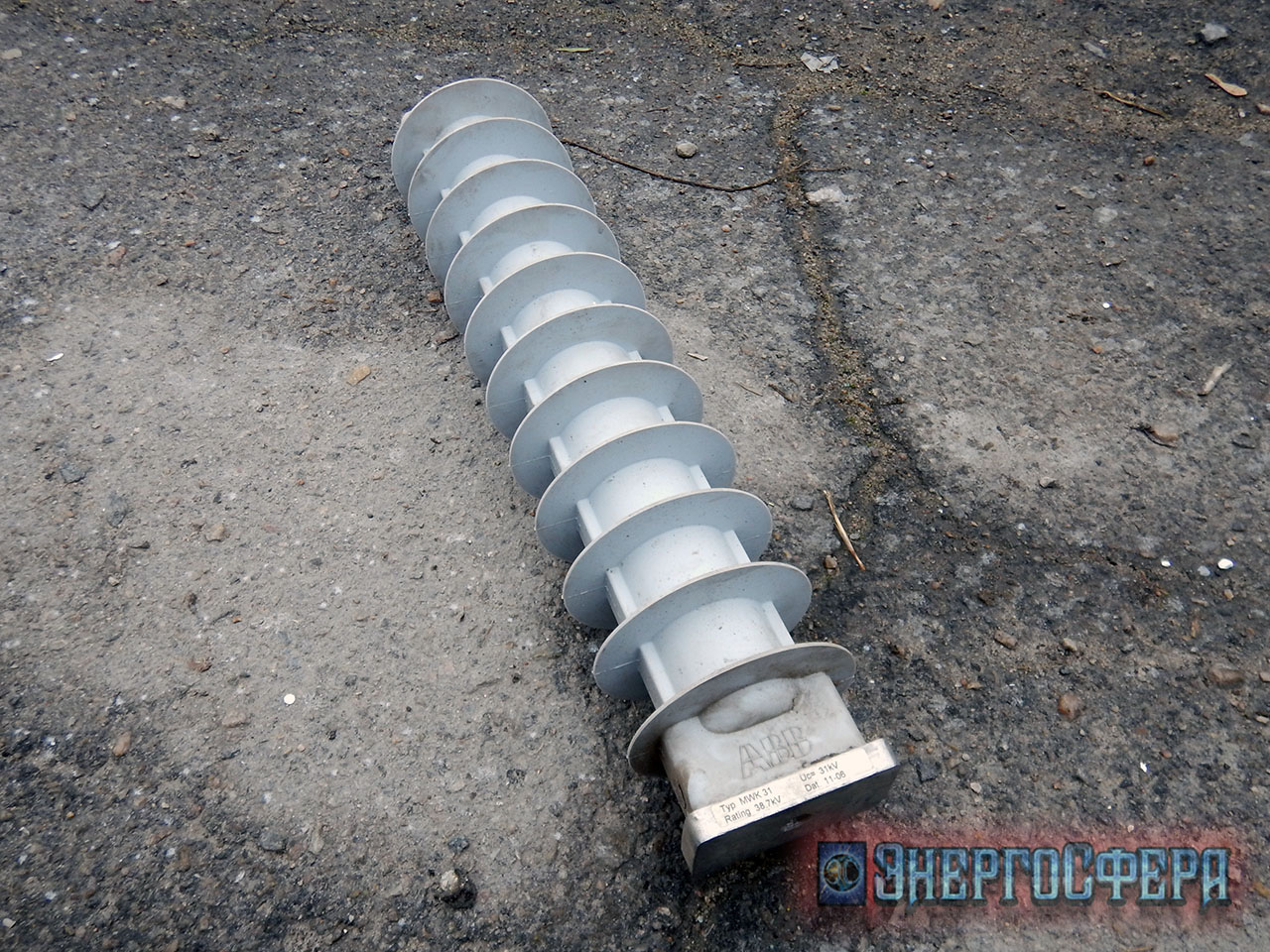

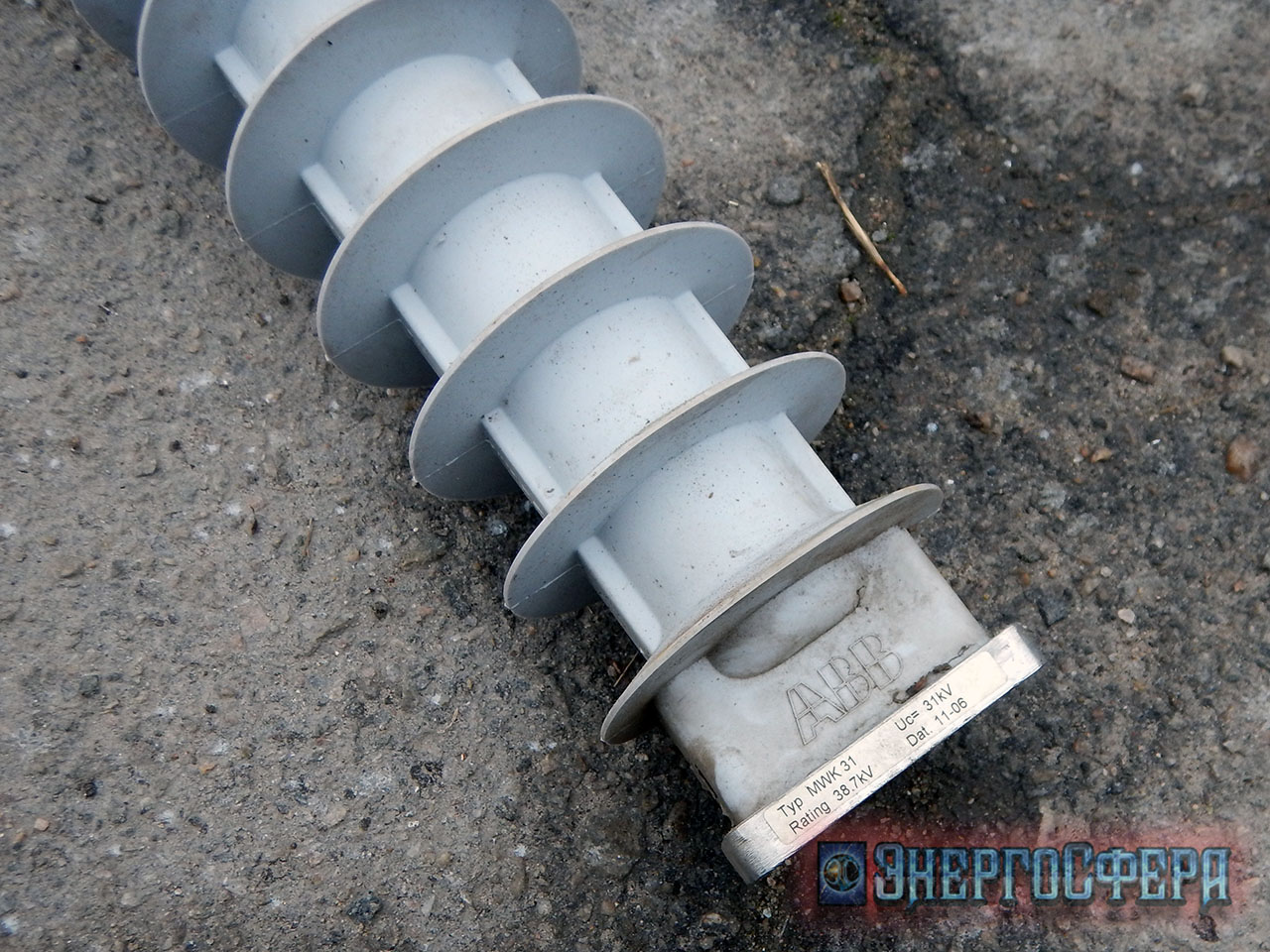

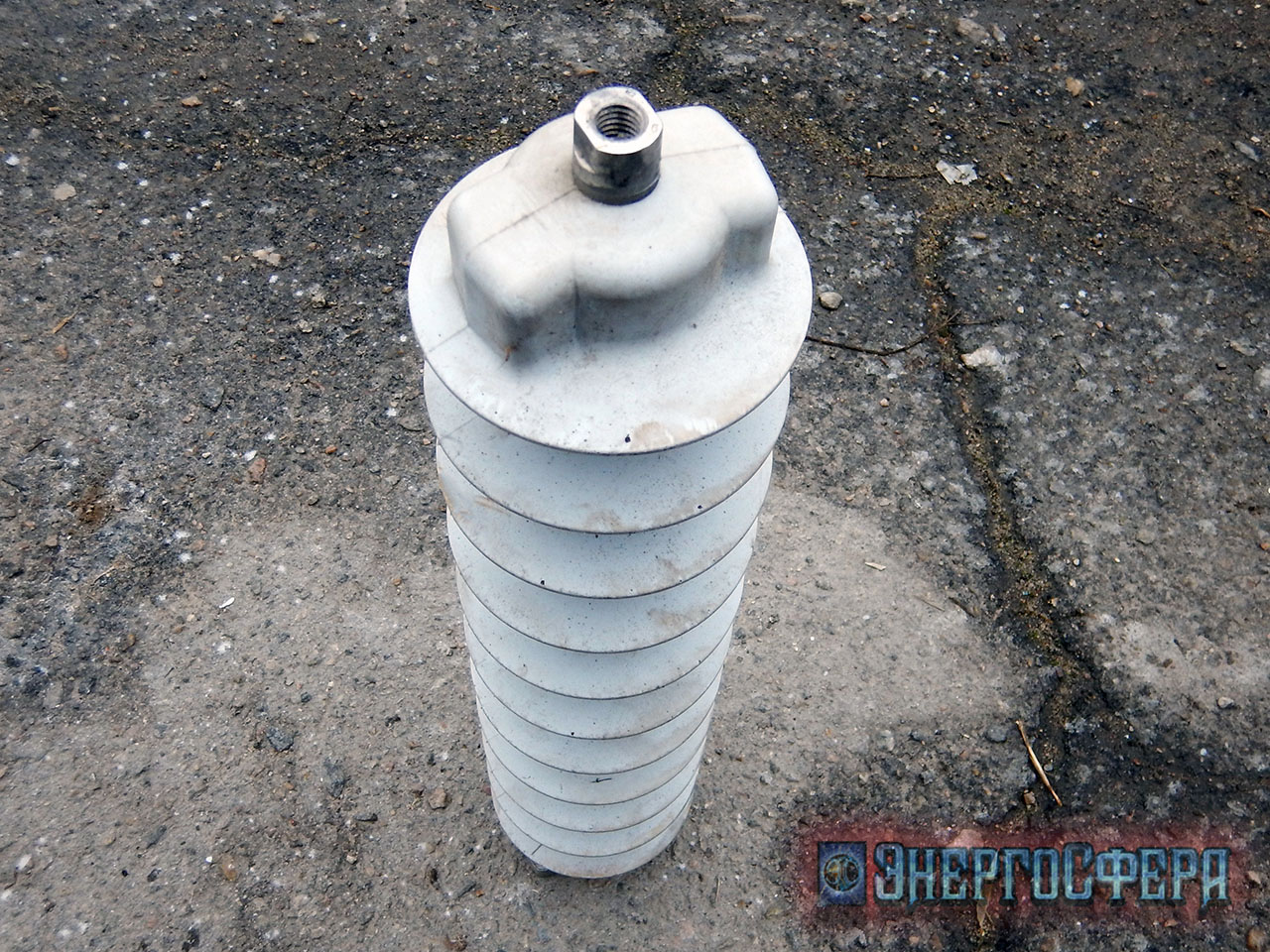

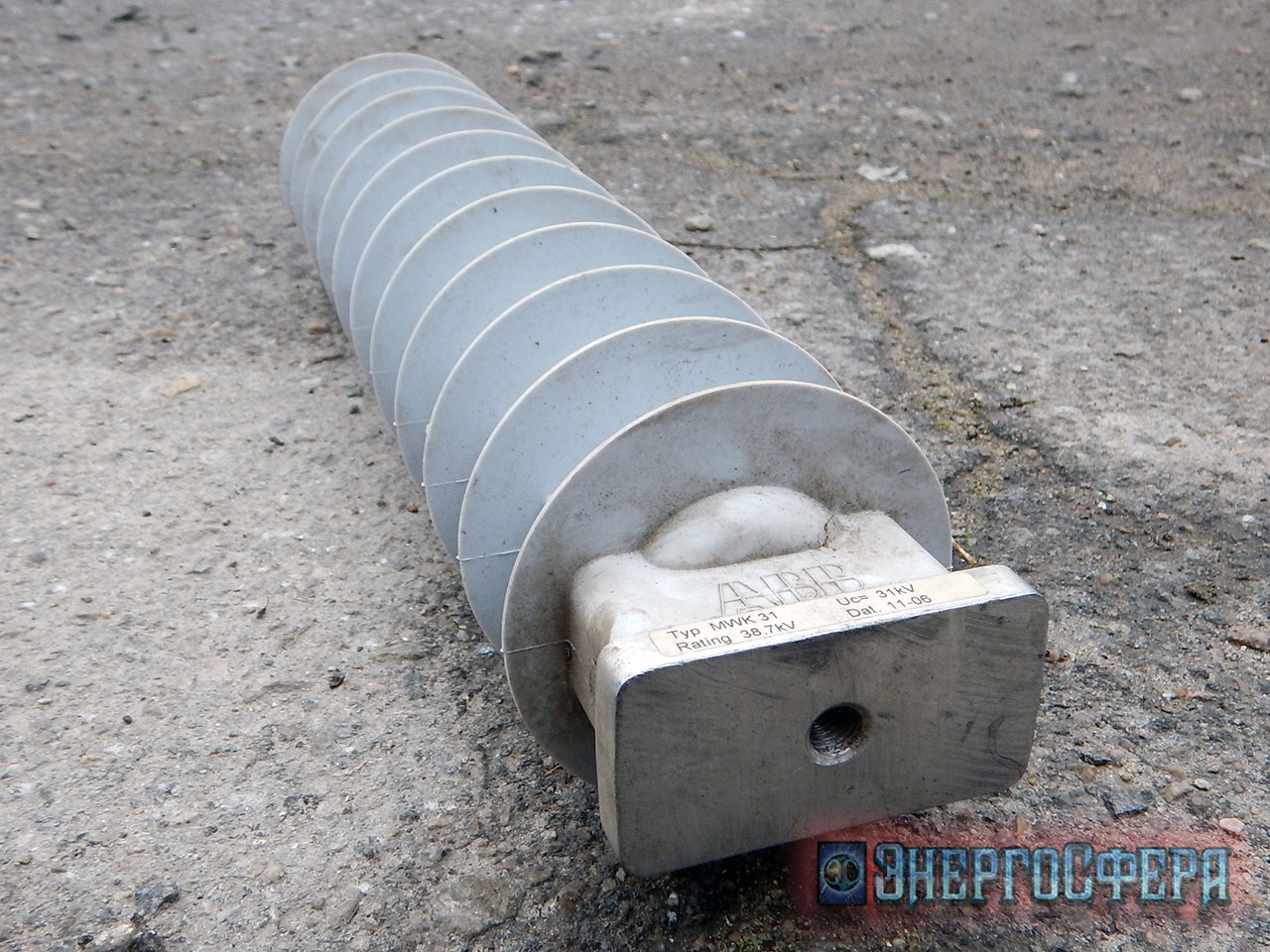

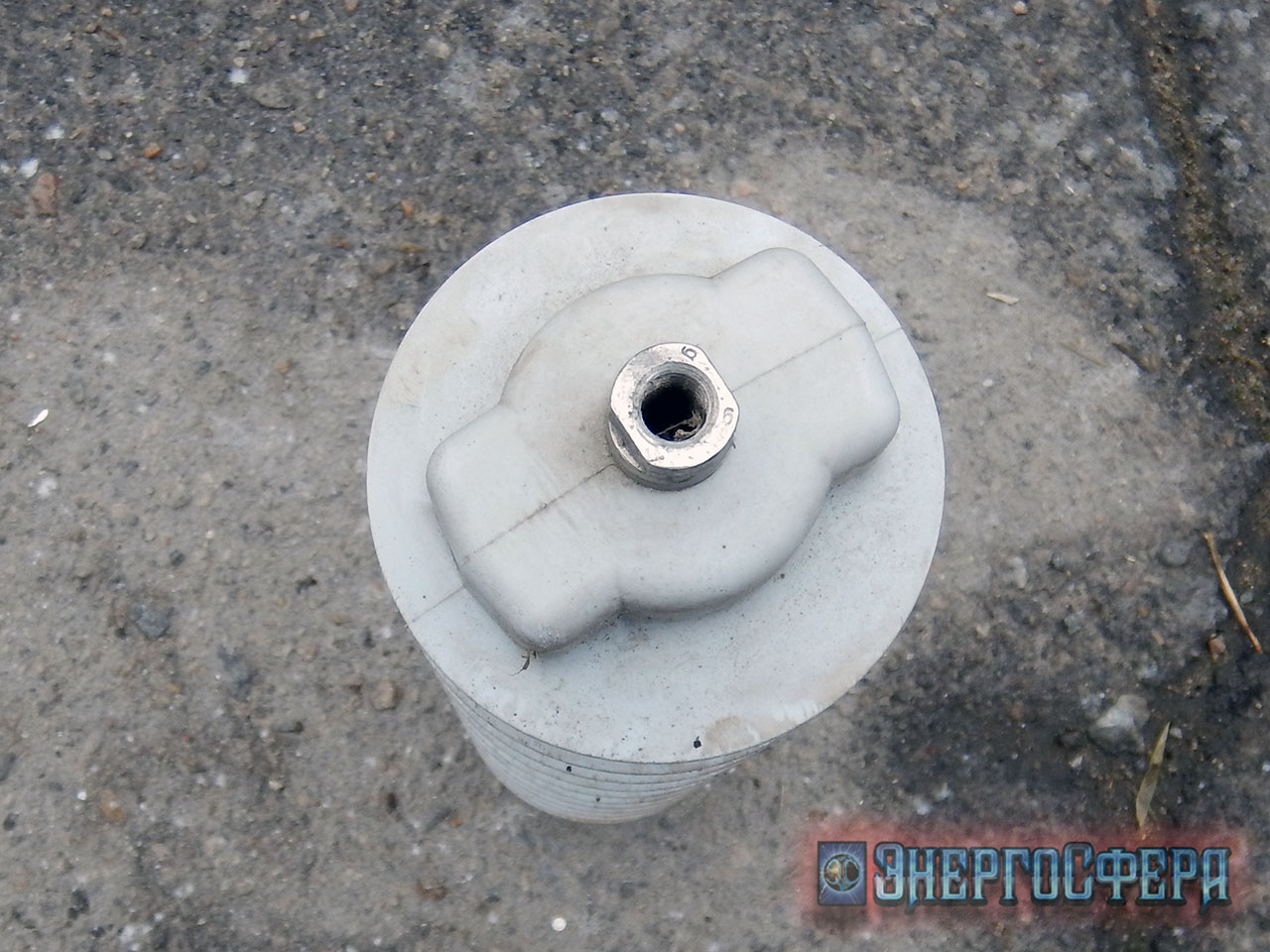

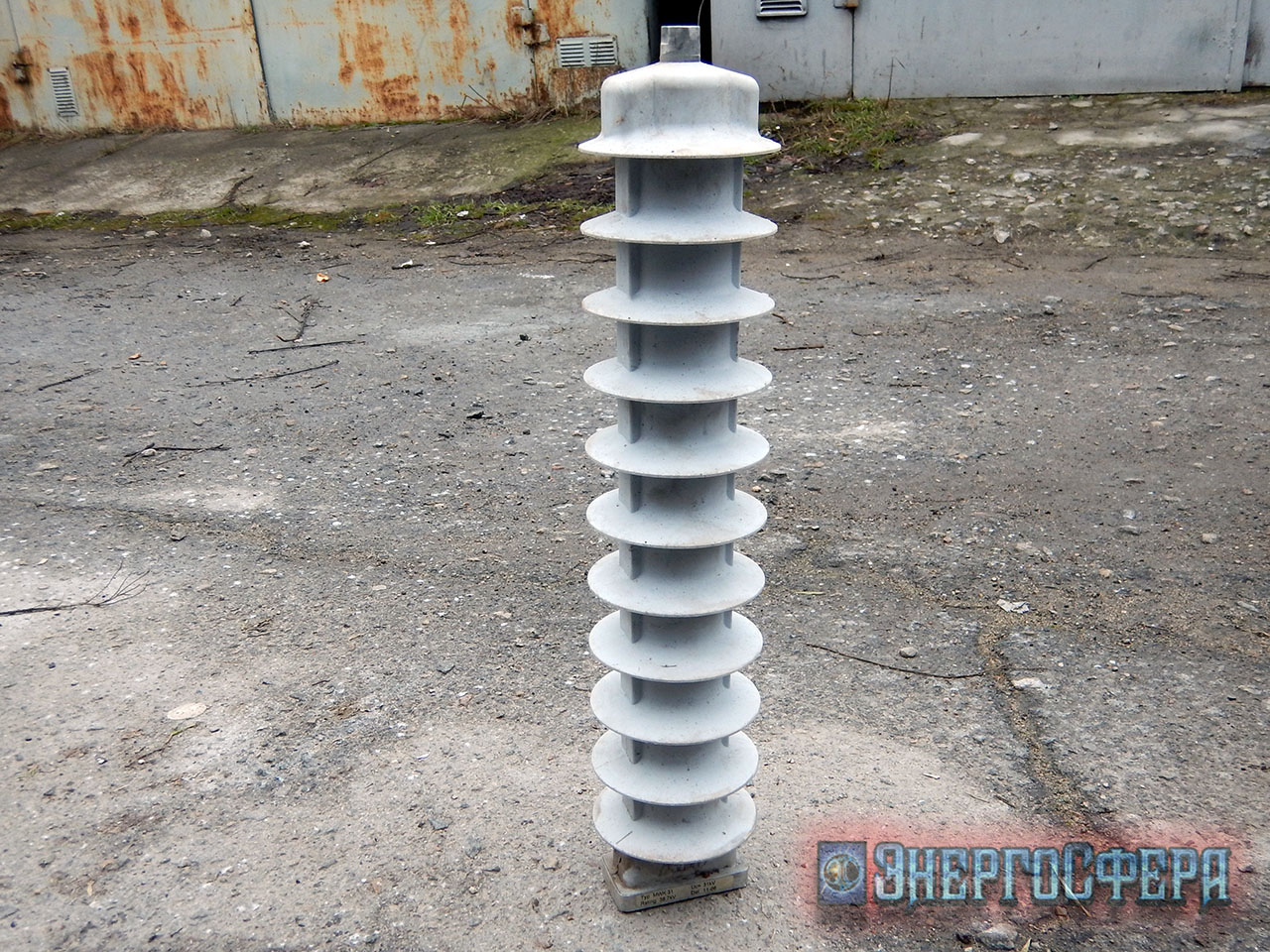

Фото - Ограничитель перенапряжения MWK 31:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/ogranichiteli-perenapryazheniya/polimernye-ogranichiteli-perenapryazheniya/polimernye-ogranichiteli-perenapryazheniya-0-38-35kv/ogranichitel-perenapryazheniya-mwk-31.html#sigProIdc35c23ef94

Заявки на Ограничитель перенапряжения MWK 31 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;
