Трансформатор НОМИ-10

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор НОМИ-10Трансформатор НОМИ-10 – однофазный масляный измерительный трансформатор напряжения. Предназначен для понижения высокого первичного напряжения до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики в сетях с изолированной нейтралью. Трансформатор НОМИ-10 устанавливается в шкафах комплектных распределительных устройств.

Трансформатор НОМИ-10 имеет климатическое исполнение "У" категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- предназначены для работы в закрытом помещении;
- высота установки над уровнем моря – не более 1000 м;
- температура окружающей среды - от -45°С до +40°С;
- относительная влажность окружающей среды при температуре +35° – не более 95%.

Основные технические характеристики трансформатора НОМИ-10:
Наименование параметра Величина
Значение номинального напряжения первичной обмотки, В 10000
Значение номинального напряжения вторичной обмотки, В 100
Значение номинальной мощности при работе в классе точности, ВА:
0,5
1
3

75
150
300
Значение предельной мощности, ВА 630
Масса, кг 34

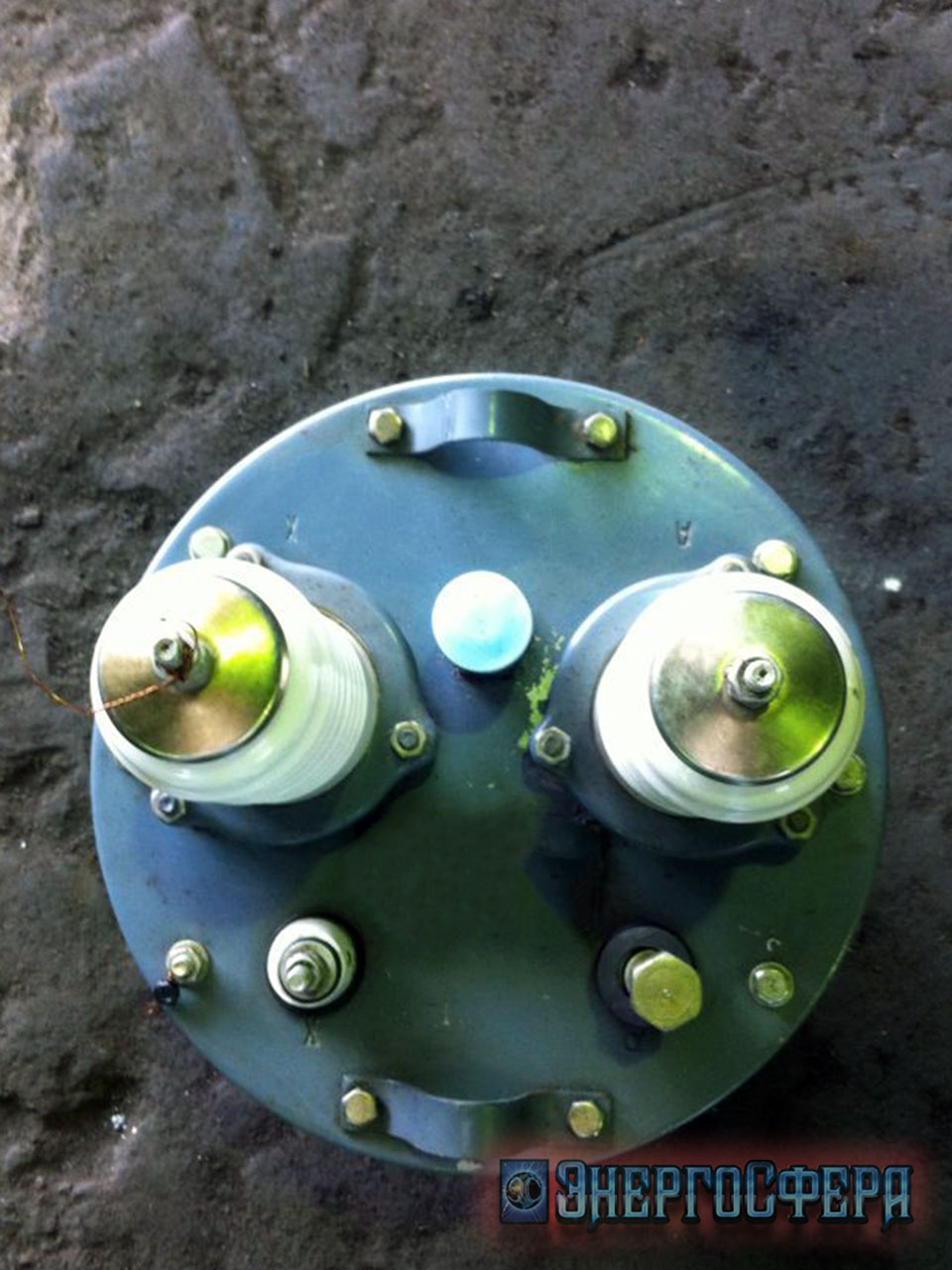

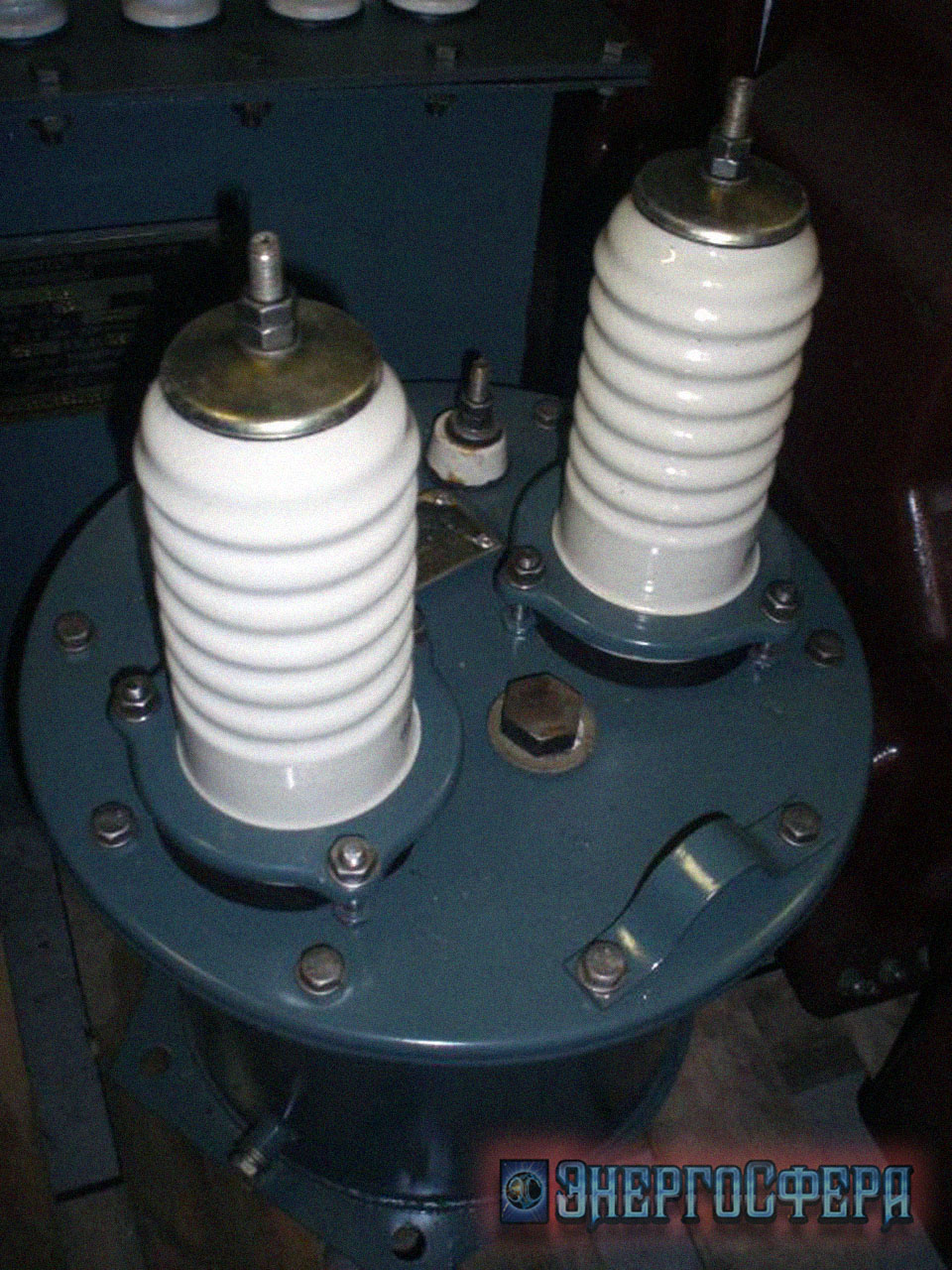

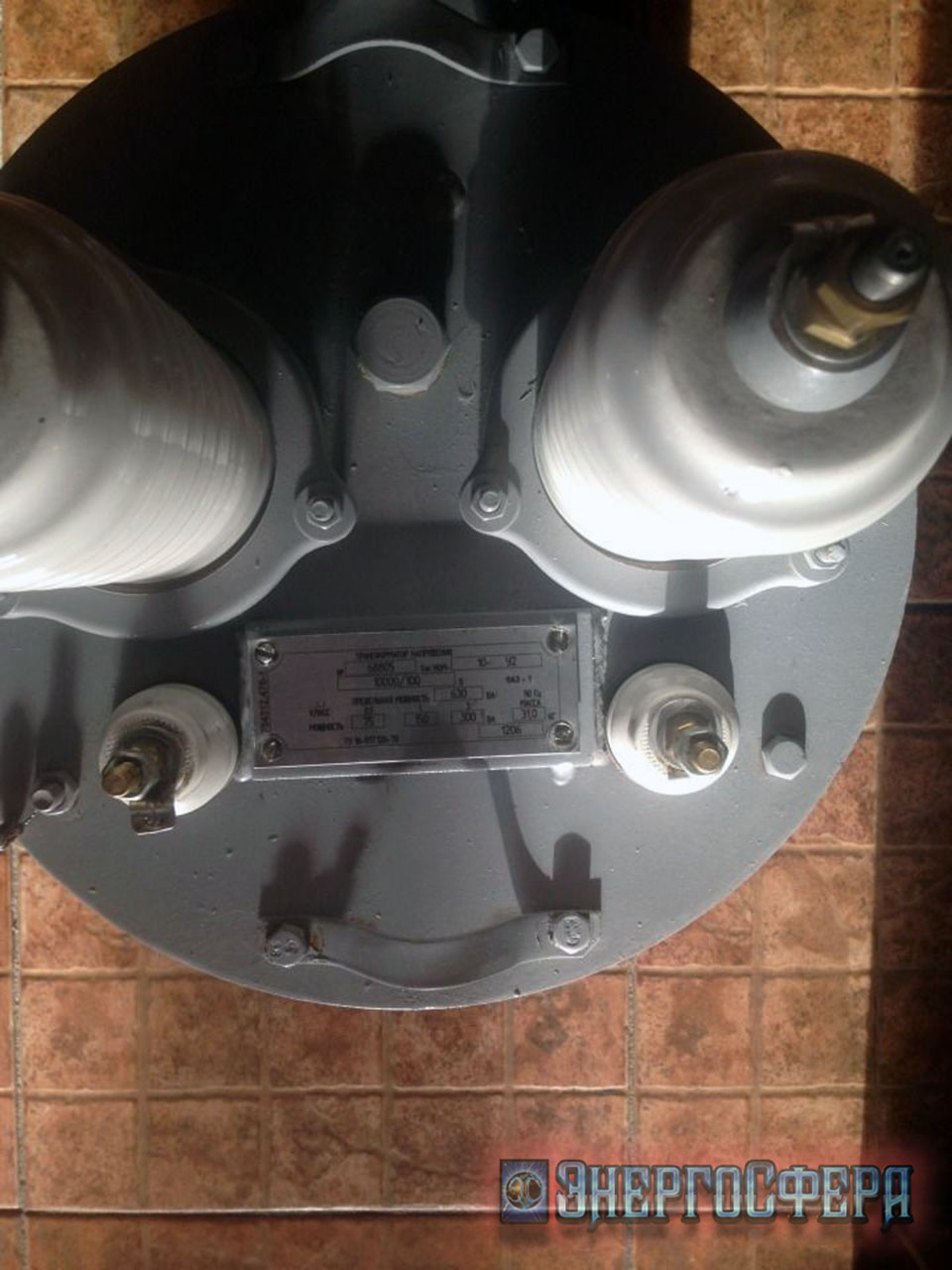

Конструкция: Однофазный трансформатор НОМИ-10 изготавливают из магнитопровода и обмоток, которые помещают в бак заполненный маслом. Магнитопровод однофазный, броневого типа, изготавливается из холоднокатаной электротехнической стали.Чертеж трансформатра НОМИ-10 Трансформатор НОМИ-10 имеет слоевые обмотки изготовленные из медных проводов, которые наматываются на цилиндр из электрокартона одна поверх другой. Обмотка первичного (высокого) напряжения состоит из двух последовательно соединенных катушек и имеет два электростатических экрана, для защиты от перенапряжений. Выводы обмоток выполнены съемными проходными фарфоровыми изоляторами. Для удобного и быстрого монтажа на крышке бака трансформатора расположены скобы. На дне бака имеется 4 отверстия Ø15мм для крепления трансформатора на месте установки. Пробка для слива и взятия пробы масла, болт заземления находятся в низу бака. Заливка масла осуществляется через пробку расположенную на крышке бака возле выводов обмоток ВН, НН.
Чертеж, габаритные и установочные размеры трансформатора НОМИ-10

Заказывайте трансформатор НОМИ-10  в компании “ЭнергоСфера” по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73
