Трансформатор НОМ-10-66

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор НОМ-10-66Трансформатор НОМ-10-66 – однофазный масляный измерительный трансформатор напряжения. Предназначен для понижения высокого первичного напряжения до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики в сетях с изолированной нейтралью. Трансформатор НОМ-10-66 устанавливается в шкафах комплектных распределительных устройств.

Трансформатор НОМ-10-66 предназначен для внутренней установки, имеет климатическое исполнение "У" или "Т" категории размещения 2, и его необходимо эксплуатировать при следующих условиях:
- предназначены для работы в закрытом помещении;
- высота установки над уровнем моря – не более 1000 м;
- температура окружающей среды - от -45°С до +40°С - для исполнения "У" и от -10°С до +50°С - для исполнения "Т";
- относительная влажность окружающей среды при температуре +25°C для исполнения "У" и +35°C для исполнения "Т" – не более 95%.

Основные технические характеристики трансформатора НОМ-10-66:
Наименование параметра Величина
Значение номинального первичного напряжения, кВ 10; 10,5; 11
Значение наибольшего рабочего напряжения, кВ 12
Значение номинального напряжения вторичной обмотки, В 100
Значение сопротивления изоляции обмоток при температуре 20°С, МОм, не менее 300
Значение номинальной мощности вторичной обмотки при работе в классе точности, ВА
0,5
1
3

75
150
300
Значение предельной мощности, ВА 630
Значение основной погрешности по напряжению, % ±0,48
Значение основной погрешности по углу ±20
Схема и группа соединений обмоток Y/Yn-0
Масса, кг
для исполнения У2
для исполнения Т2

31
32
Охлаждение трансформатора Естественное масляное

Конструкция:Чертеж трансформатра НОМ-10-66 Однофазный трансформатор НОМ-10-66 изготавливают из магнитопровода и обмоток, которые помещают в бак заполненный маслом. Магнитопровод однофазный, броневого типа, изготавливается из холоднокатаной электротехнической стали. Трансформатор НОМ-10-66 имеет слоевые обмотки изготовленные из медных проводов, которые наматываются на цилиндр из электрокартона одна поверх другой. Обмотка первичного (высокого) напряжения состоит из двух последовательно соединенных катушек и имеет два электростатических экрана, для защиты от перенапряжений. Выводы обмоток выполнены съемными проходными фарфоровыми изоляторами. Для удобного и быстрого монтажа на крышке бака трансформатора расположены скобы. На дне бака имеется 4 отверстия Ø15мм для крепления трансформатора на месте установки. Пробка для слива и взятия пробы масла, болт заземления находятся в низу бака. Заливка масла осуществляется через пробку расположенную на крышке бака возле выводов обмоток ВН, НН.
Чертеж, габаритные и установочные размеры трансформатора НОМ-10-66

Видео трансформатора НОМ-10-66:

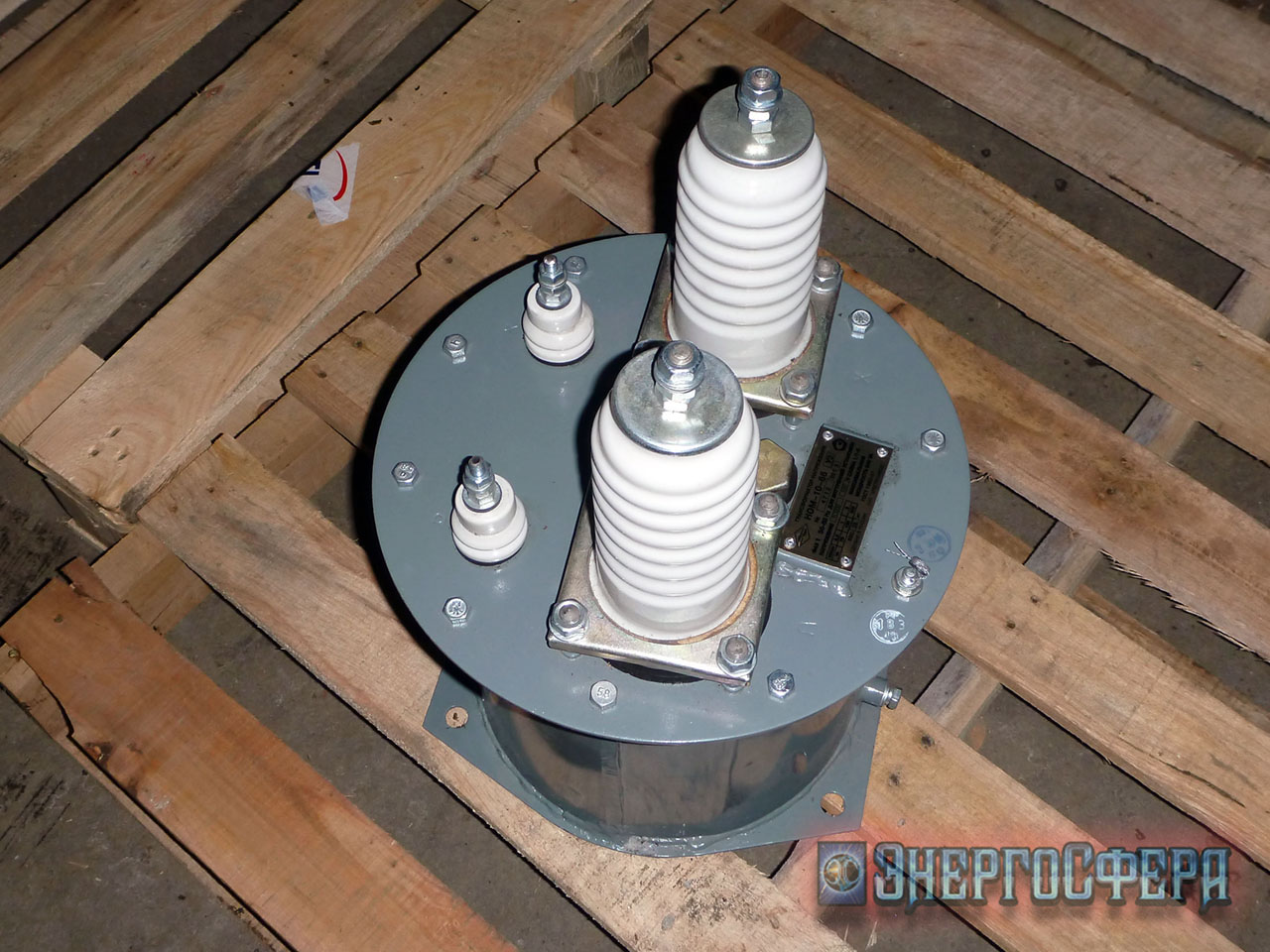

Фото трансформатора НОМ-10-66:
Заказывайте трансформатор НОМ-10-66 в компании “ЭнергоСфера” по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
