Трансформатор НК-12

Трансформатор НК-12 – однофазный литой незаземляемый трансформатор напряжения, включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства. Активно устанавливаются на атомных станциях.

Трансформатор НК-12 имеет климатическое исполнение “У” или "Т" , категории размещения 2 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Температура воздуха внутри КРУ от -25°C до +40°C;

- Неагрессивная и не взрывоопасная окружающая среда;

- Рабочее положение в пространстве – любое;

- Влажность воздуха - 100% при температуре +25°C.

Чертеж, габаритные и установочные размеры трансформатора НК-12

Трансформатор НК-12 обладает следующими техническими характеристиками:

Название параметра	Значение
Класс напряжения, кВ	10
Значение наибольшего рабочего напряжения, кВ	12
Значение номинальной частоты переменного тока, Гц	50
Класс точности	0,5
Значение номинального напряжения первичной обмотки, В	10000	11000	11000
Величина номинального напряжения основной вторичной обмотки, В	100	100	110
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивной нагрузке и коэффициенте мощности 0,8 и классе точности 0,5	100	100	80
Значение предельной мощности при работе вне класса точности, ВА	500
Значение предельно допустимого длительного первичного тока, А	0,10
Схема и группа соединения обмоток	1/1-0

Трансформатор НК-12 (аналог трансформатора НОЛ.08-10) имеет следующую конструкцию. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Первичная обмотка изготавливается из 2 секций, которые соединены между собой. Сверху каждой секции находится экран. Экраны соединяются с выводами первичной обмотки. Электрическая прочность изоляции трансформаторов типа НК-12 обеспечивается защитными экранами первичной обмотки. Назначение вторичной обмотки – измерение и учет электроэнергии; питание цепей релейной защиты, автоматики и сигнализации; а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Выводы первичной обмотки расположены в верхней части трансформатора. Выводы вторичной обмотки расположены внизу на боковой стенке литого блока трансформатора. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. Эти отверстия также предназначены для заземления магнитопровода.

Видео трансформатора НК-12:

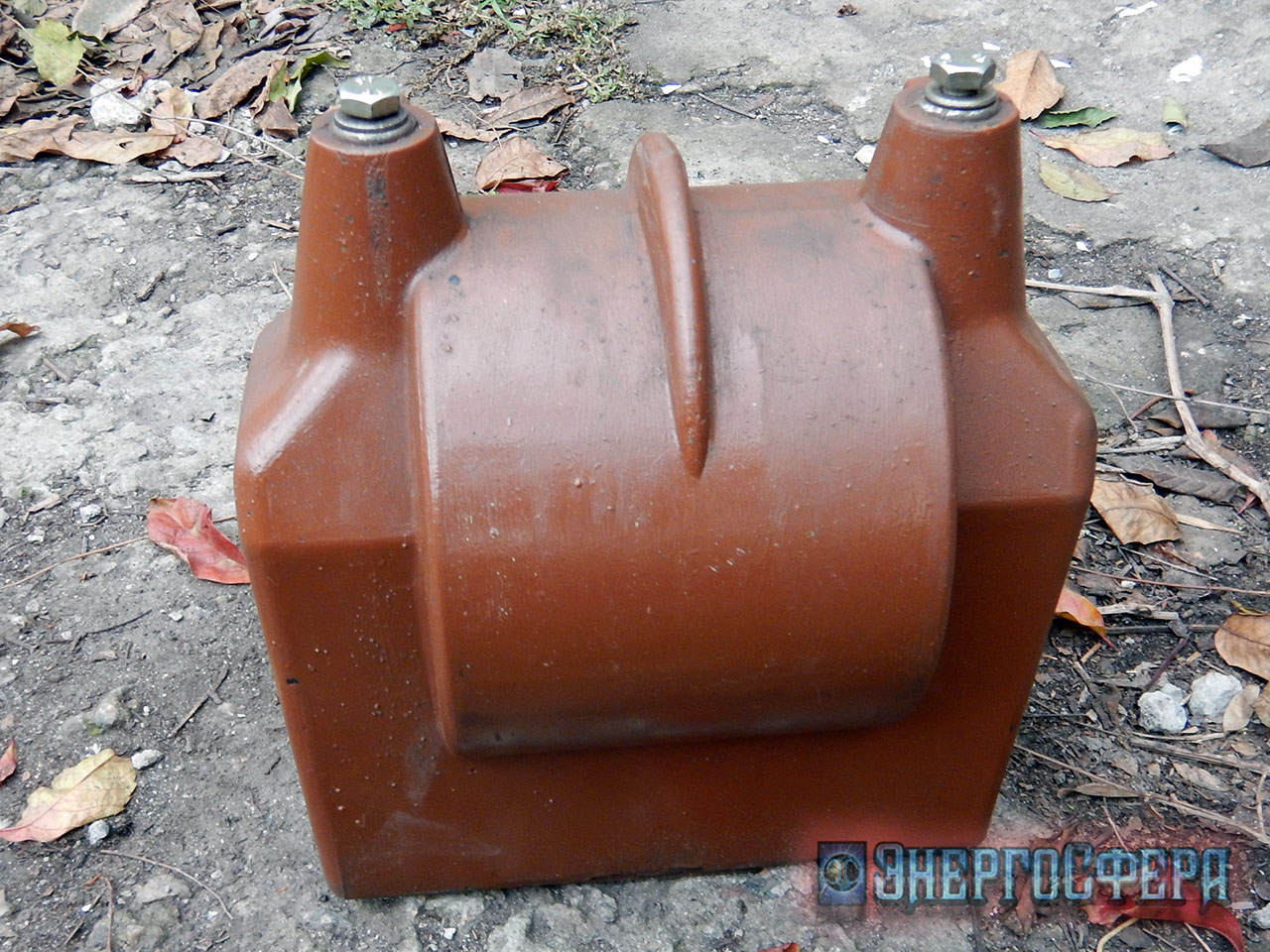

Фото трансформатора НК-12:
