Трансформатор ЗНОЛ-27 III

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор ЗНОЛ-27 IIIТрансформатор ЗНОЛ-27 III – является однофазным литым заземляемым трансформатором напряжения. Данный трансформатор предназначен для наружной установки в ОРУ. Основное назначение трансформатора ЗНОЛ-27 III – понижение высокого первичного напряжения до значений пригодных для измерений, а также передача сигнала измерительной информации устройствам автоматики, сигнализации и релейной защиты.

Трансформатор ЗНОЛ-27 III имеет климатическое исполнение “УХЛ” или “Т” категории размещения 1 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора ЗНОЛ-27 III
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -60°C до +45°C;
- Неагрессивная и не взрывоопасная окружающая среда;
- Положение в котором может работать трансформатор – любое;
- Влажность согласно ГОСТ 15543.1.
Чертеж, габаритные и установочные размеры трансформатора ЗНОЛ-27 III

Трансформатор ЗНОЛ-27 III обладает следующими техническими характеристиками:
Название параметра Значение
Класс напряжения, кВ 27
Величина наибольшего рабочего напряжения, В 30000
 Величина номинальной частоты переменного тока, Гц 50
 Класс точности 0,2; 0,5; 1
 Величина номинального напряжения первичной обмотки, В 27500
Величина номинального напряжения основной вторичной обмотки, В 100
Величина номинального напряжения дополнительной вторичной обмотки, В 127
 Величина номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивной нагрузке и коэффициенте мощности:
 - 0,2;
 - 0,5;
 -1


20
60
120
Величина номинальной мощности дополнительной вторичной обмотки при работе в классе точности 3, ВА  100
Величина предельной мощности при работе вне класса точности, ВА 600
 Схема и группа соединения обмоток 1/1/1-0-0

Трансформатор ЗНОЛ-27 III имеет следующую конструкцию. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки данного трансформатора расположены на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа ЗНОЛ-27 обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей автоматики, сигнализации, и релейной защиты, а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В верхней части трансформатора расположен вывод первичной обмотки. Выводы вторичных обмоток и винт заземления расположены на клемнике внизу трансформатора. В основании трансформатора имеется четыре отверстия, предназначенные для крепления трансформатора ЗНОЛ-27 III на месте установки.

Видео трансформатора ЗНОЛ-27 III:

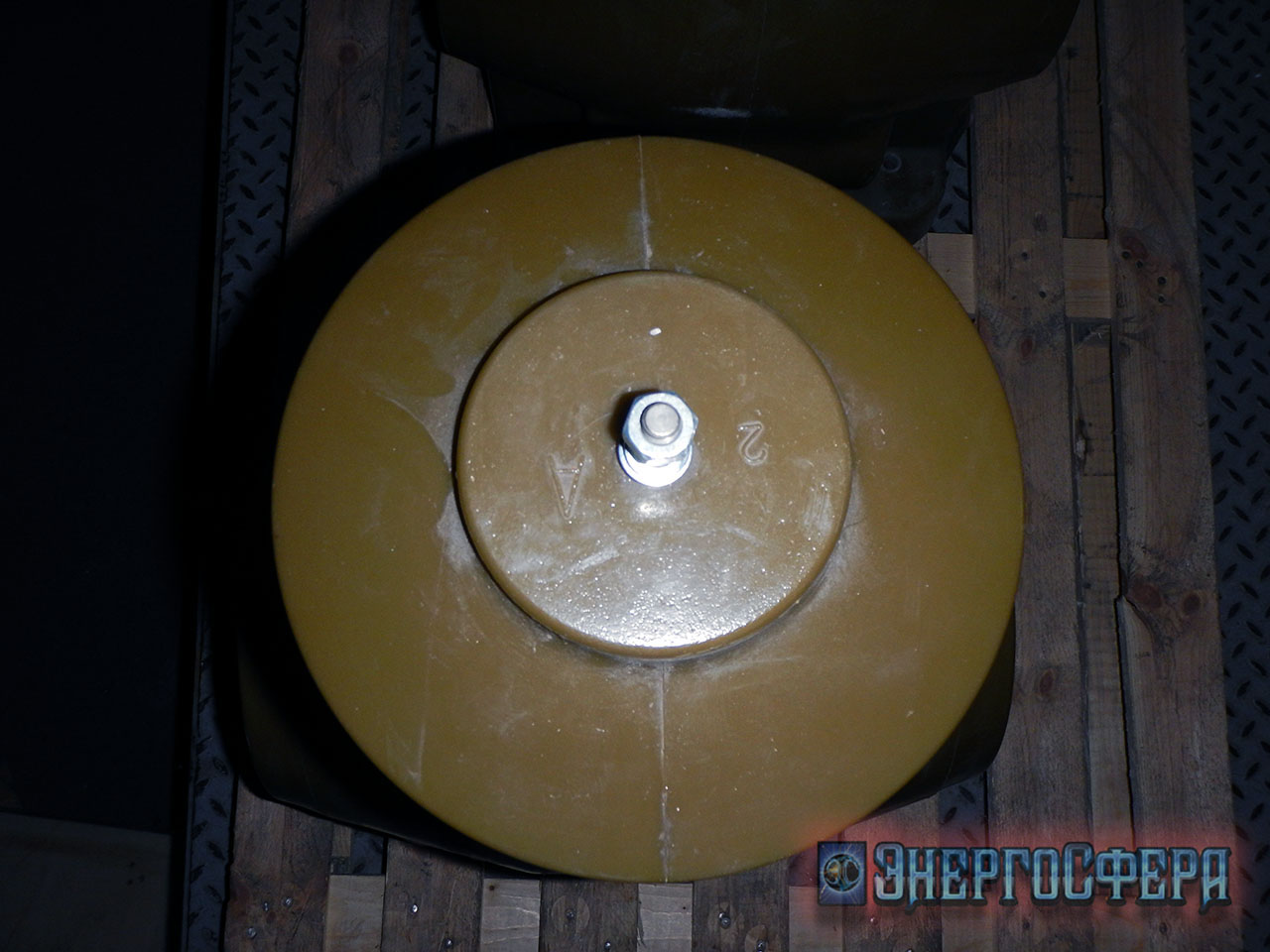

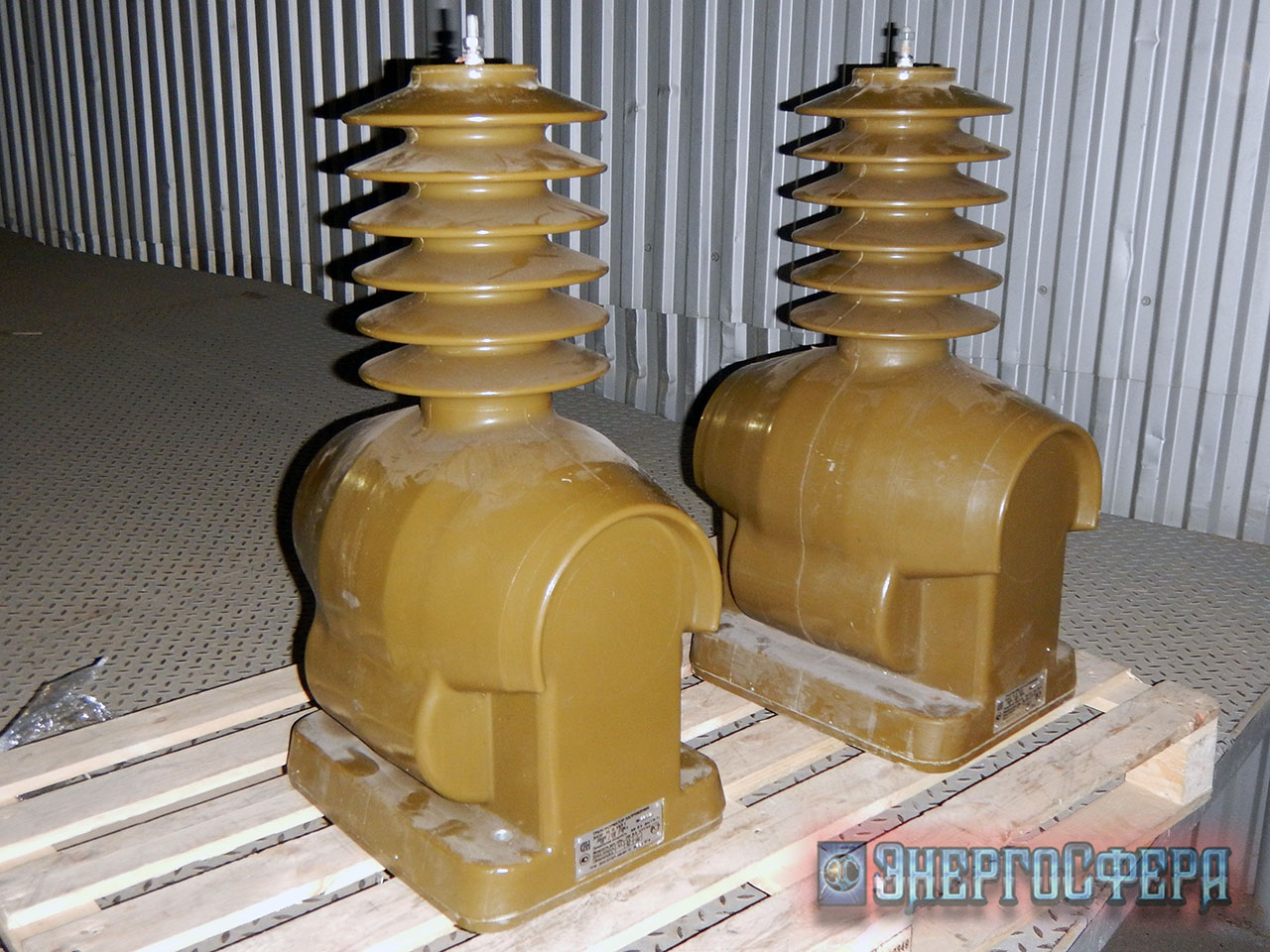

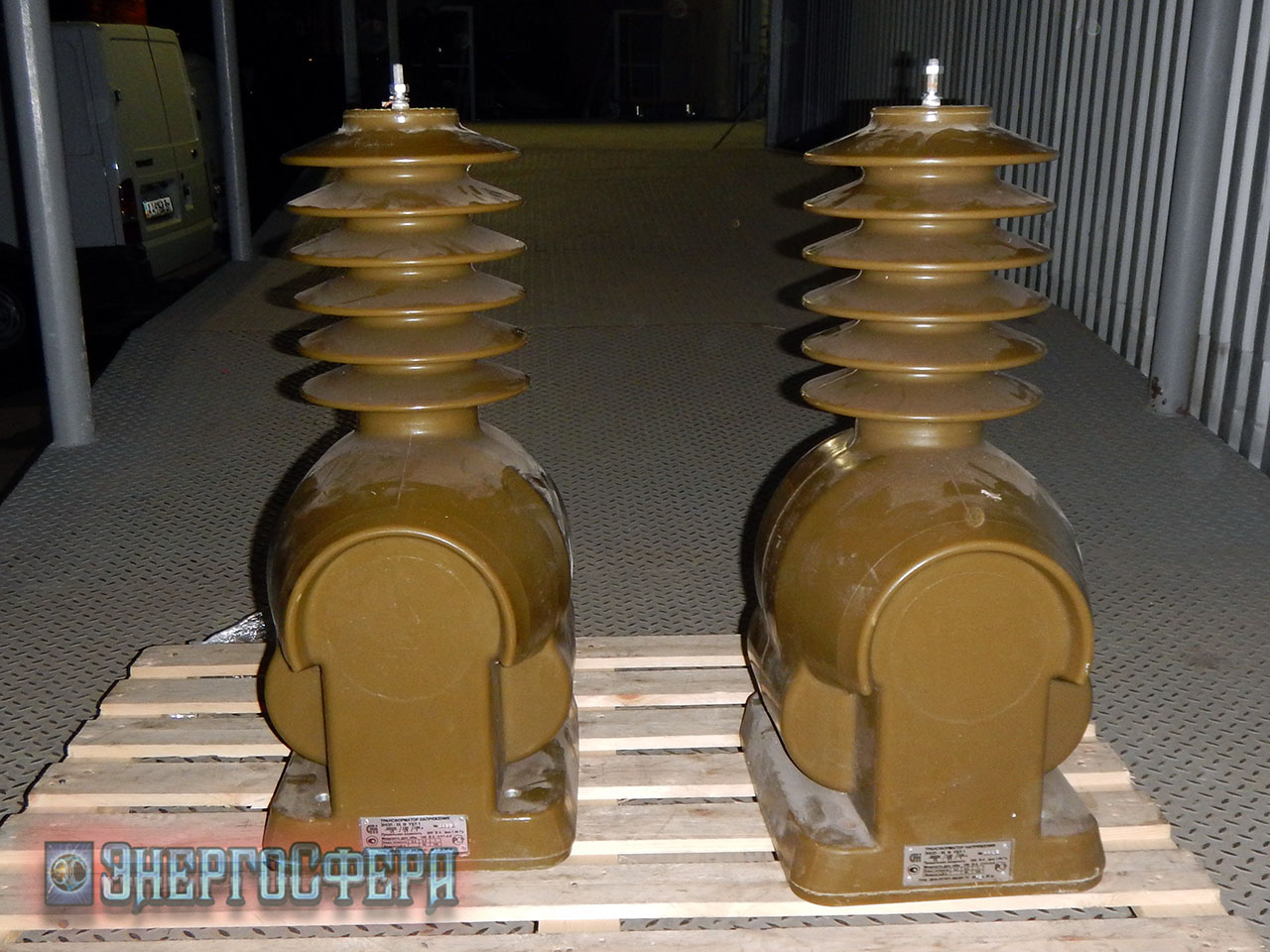

Фото трансформатора ЗНОЛ-27 III:
Чтобы заказать трансформатор ЗНОЛ-27 III звоните в компанию  “ЭнергоСфера” по телефонам:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
