Трансформатор ЗНОЛ-35 III

Трансформатор ЗНОЛ-35 III – является однофазным литым заземляемым трансформатором напряжения. Данный трансформатор предназначен для наружной установки в ОРУ. Основное назначение трансформатора ЗНОЛ-35 III – понижение высокого первичного напряжения до значений пригодных для измерений, а также передача сигнала измерительной информации устройствам релейной защиты, сигнализации и автоматики.

Трансформатор ЗНОЛ-35 III имеет климатическое исполнение “УХЛ” или “Т” категории размещения 1 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Температура воздуха внутри КРУ от -60°C до +45°C;

- Неагрессивная и не взрывоопасная окружающая среда;

- Положение в котором может работать трансформатор – любое;

- Влажность согласно ГОСТ 15543.1.

Чертеж, габаритные и установочные размеры трансформатора ЗНОЛ-35 III

Трансформатор ЗНОЛ-35 III обладает следующими техническими характеристиками:

Название параметра	Значение
Класс напряжения, кВ	35
Значение наибольшего рабочего напряжения, В	40500
Значение номинальной частоты переменного тока, Гц	50
Класс точности	0,2; 0,5; 1
Значение номинального напряжения первичной обмотки, В	35000/√3
Значение номинального напряжения основной вторичной обмотки, В	100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В	100/3
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивной нагрузке и коэффициенте мощности 0,8: - 0,2 - 0,5 - 1	20 60 120
Значение номинальной мощности дополнительной вторичной обмотки при работе в классе точности 3, ВА	100
Значение предельной мощности при работе вне класса точности, ВА	600
Схема и группа соединения обмоток	1/1/1-0-0

Трансформатор ЗНОЛ-35 III имеет следующую конструкцию. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки данного трансформатора расположены на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа ЗНОЛ-35 обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей автоматики, сигнализации и релейной защиты, а также контроль изоляции сети.
Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В верхней части трансформатора расположен вывод первичной обмотки. Выводы вторичных обмоток и винт заземления расположены на клемнике внизу трансформатора. В основании трансформатора имеется четыре отверстия, предназначенные для крепления трансформатора ЗНОЛ-35 III на месте установки.

Видео трансформатора ЗНОЛ-35 III:

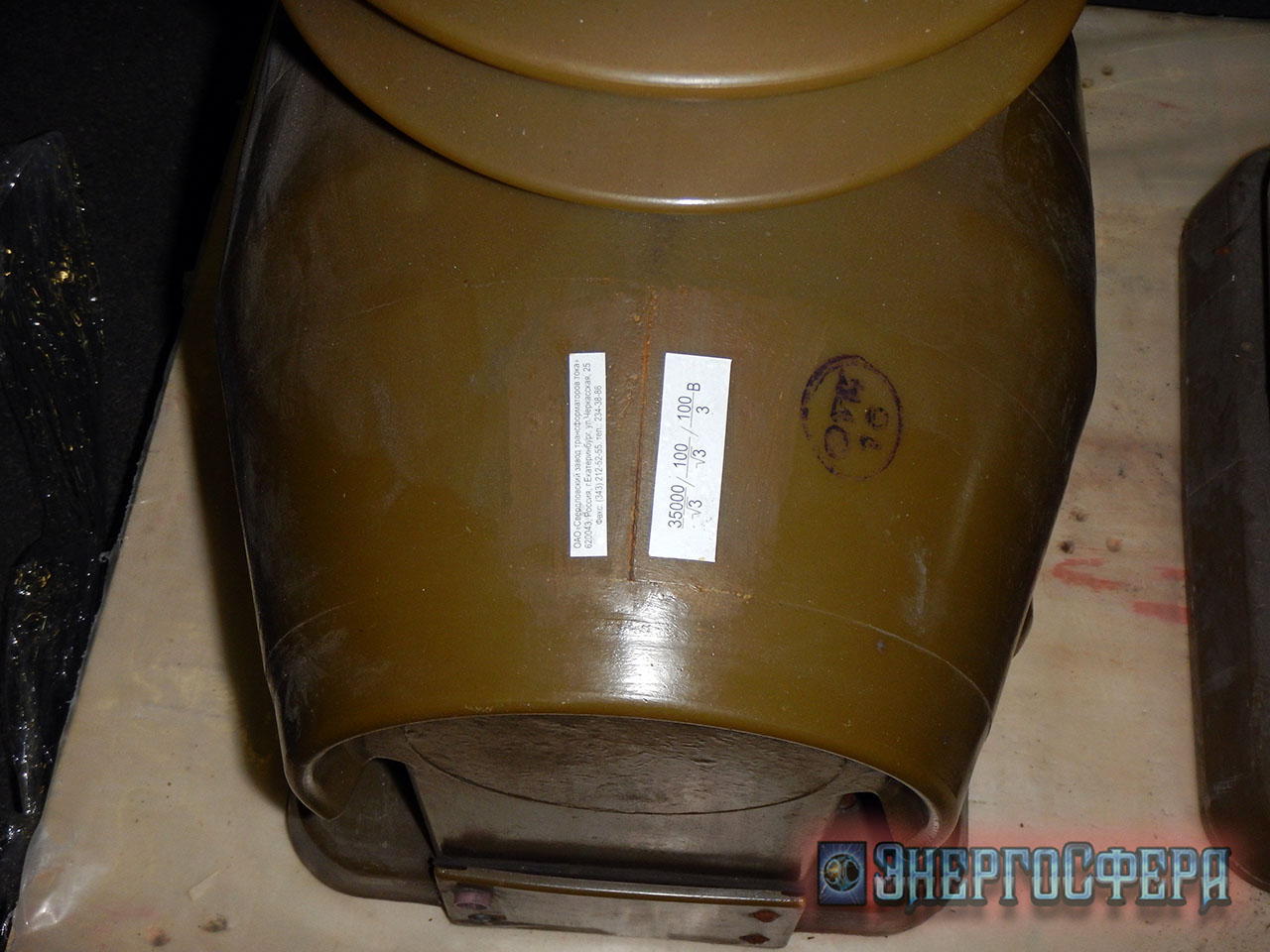

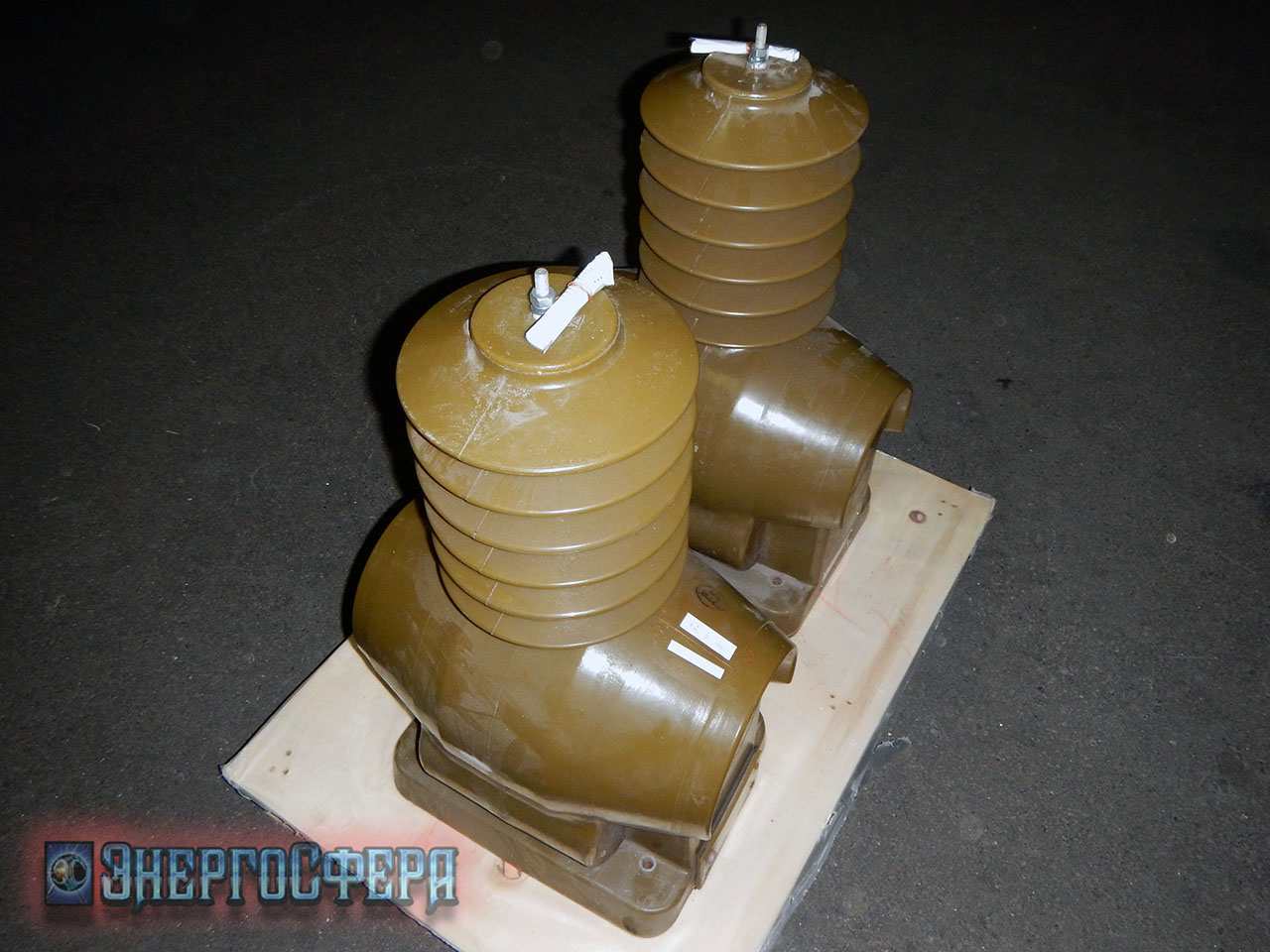

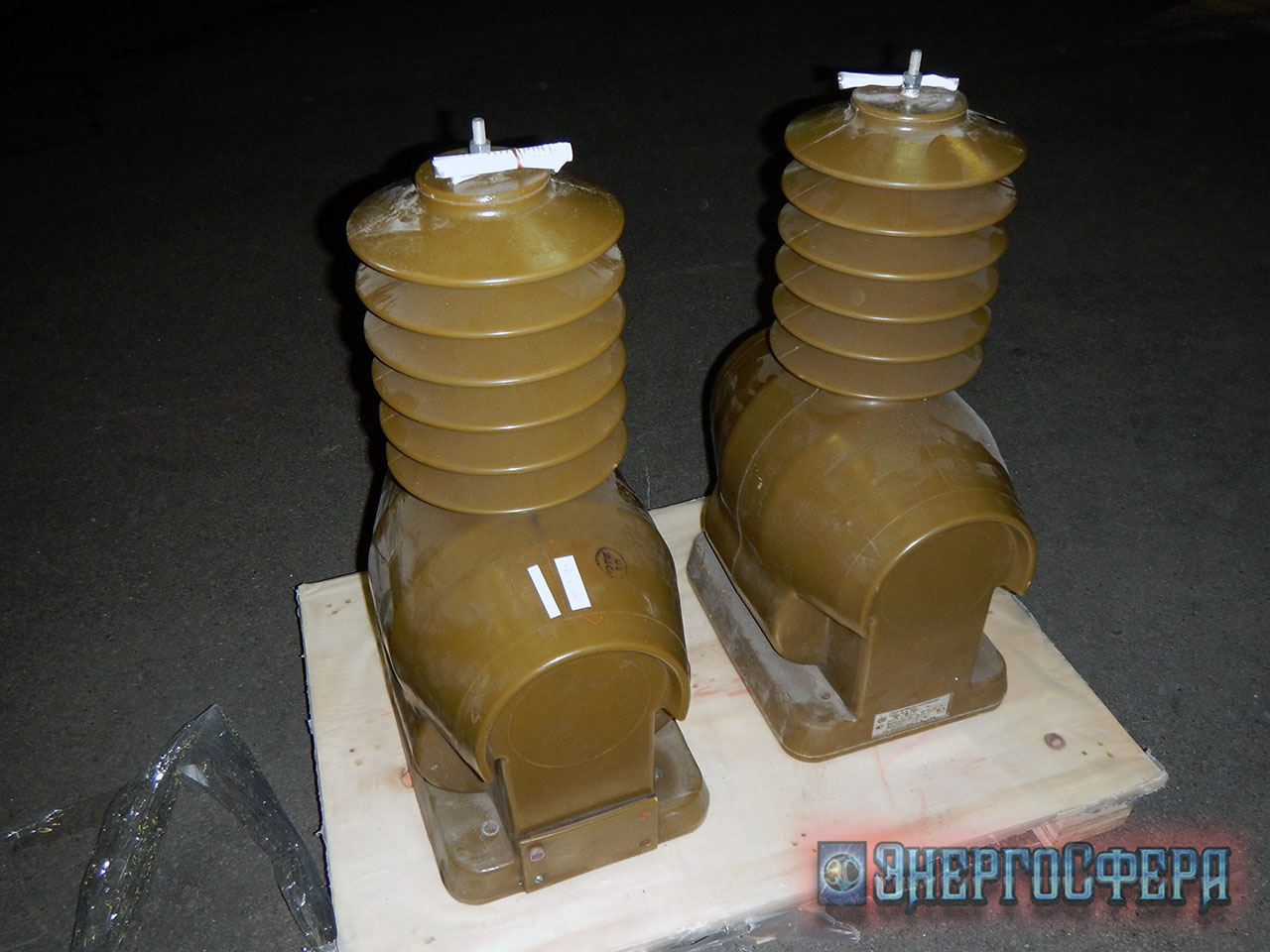

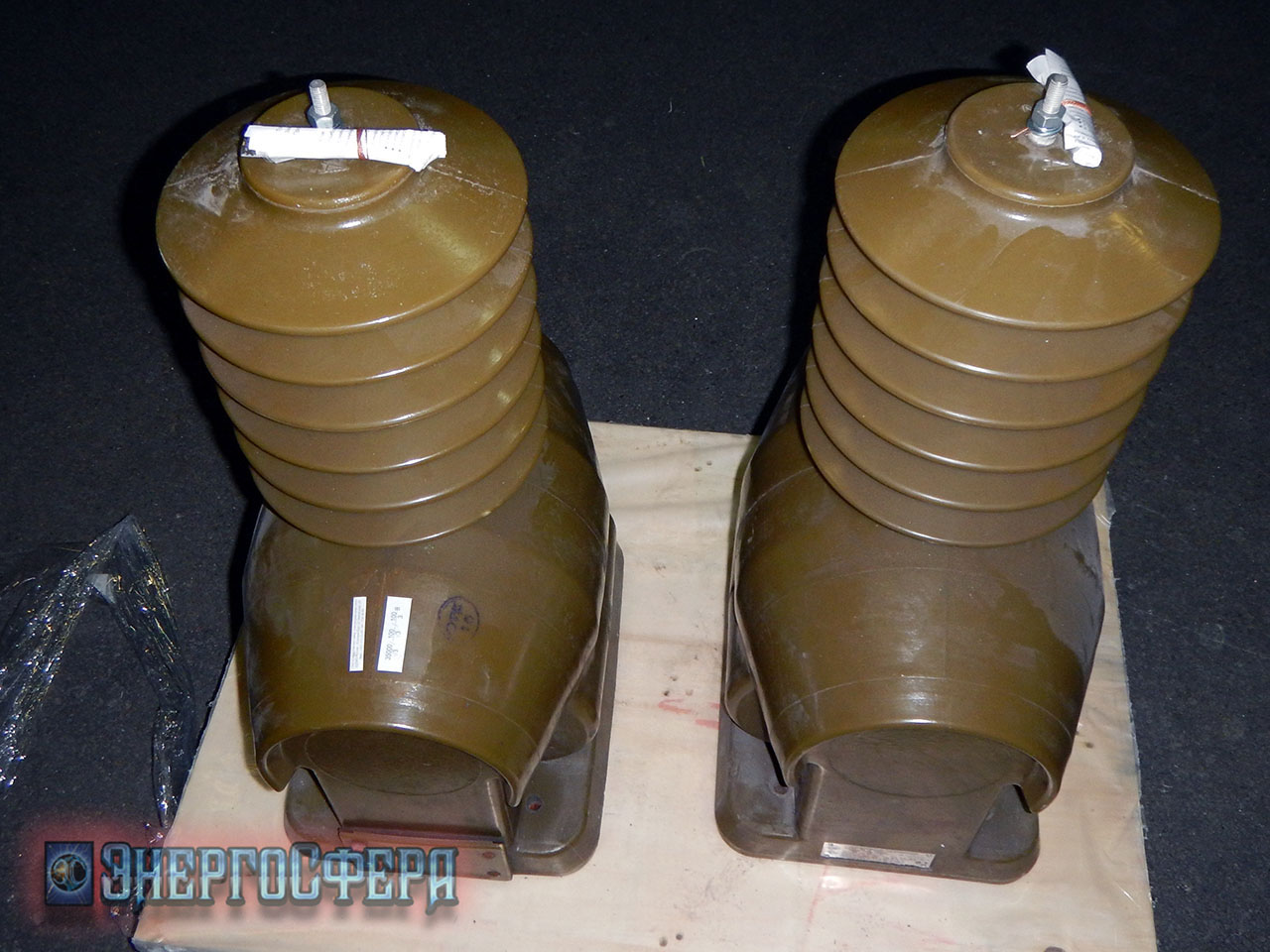

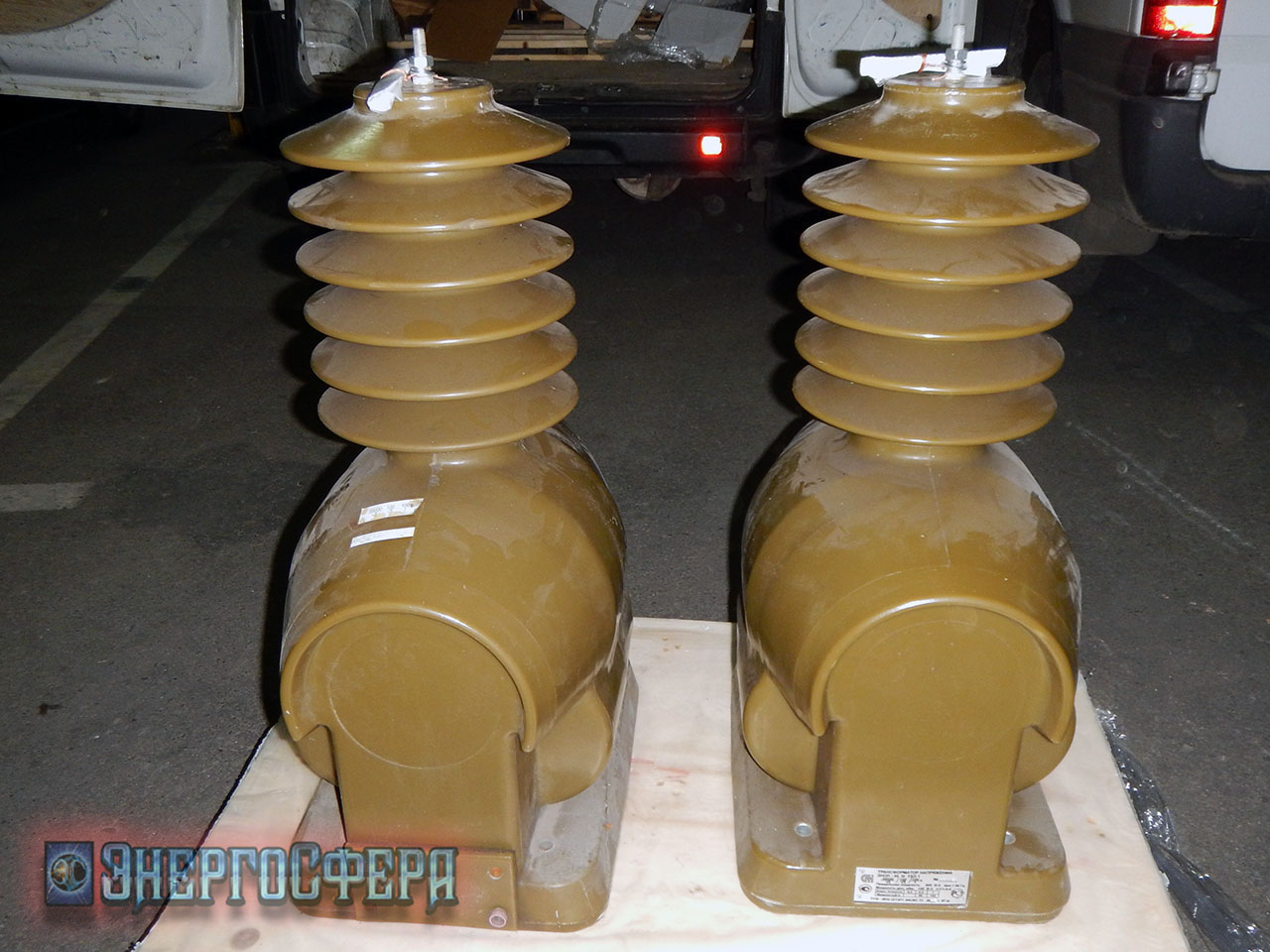

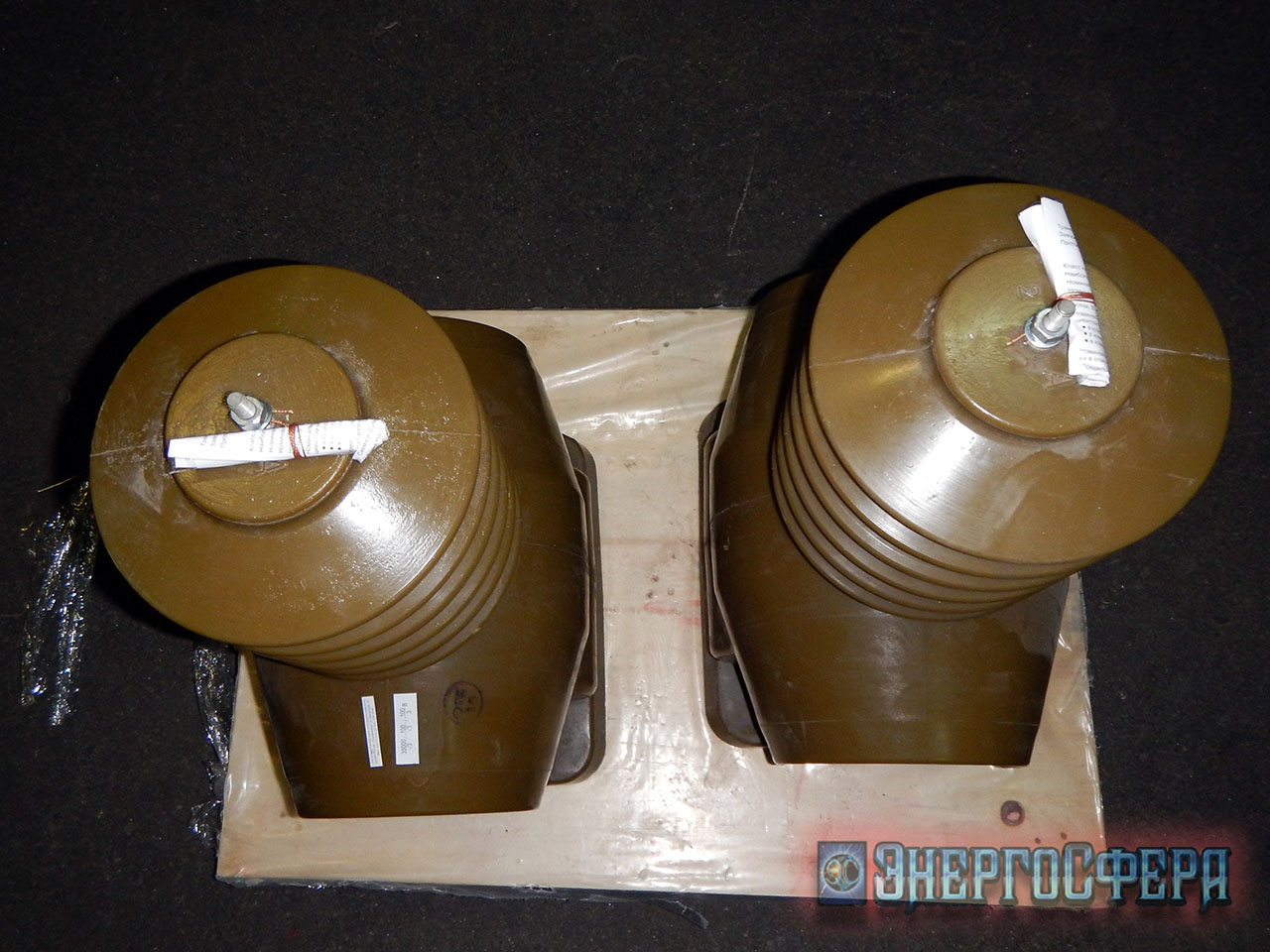

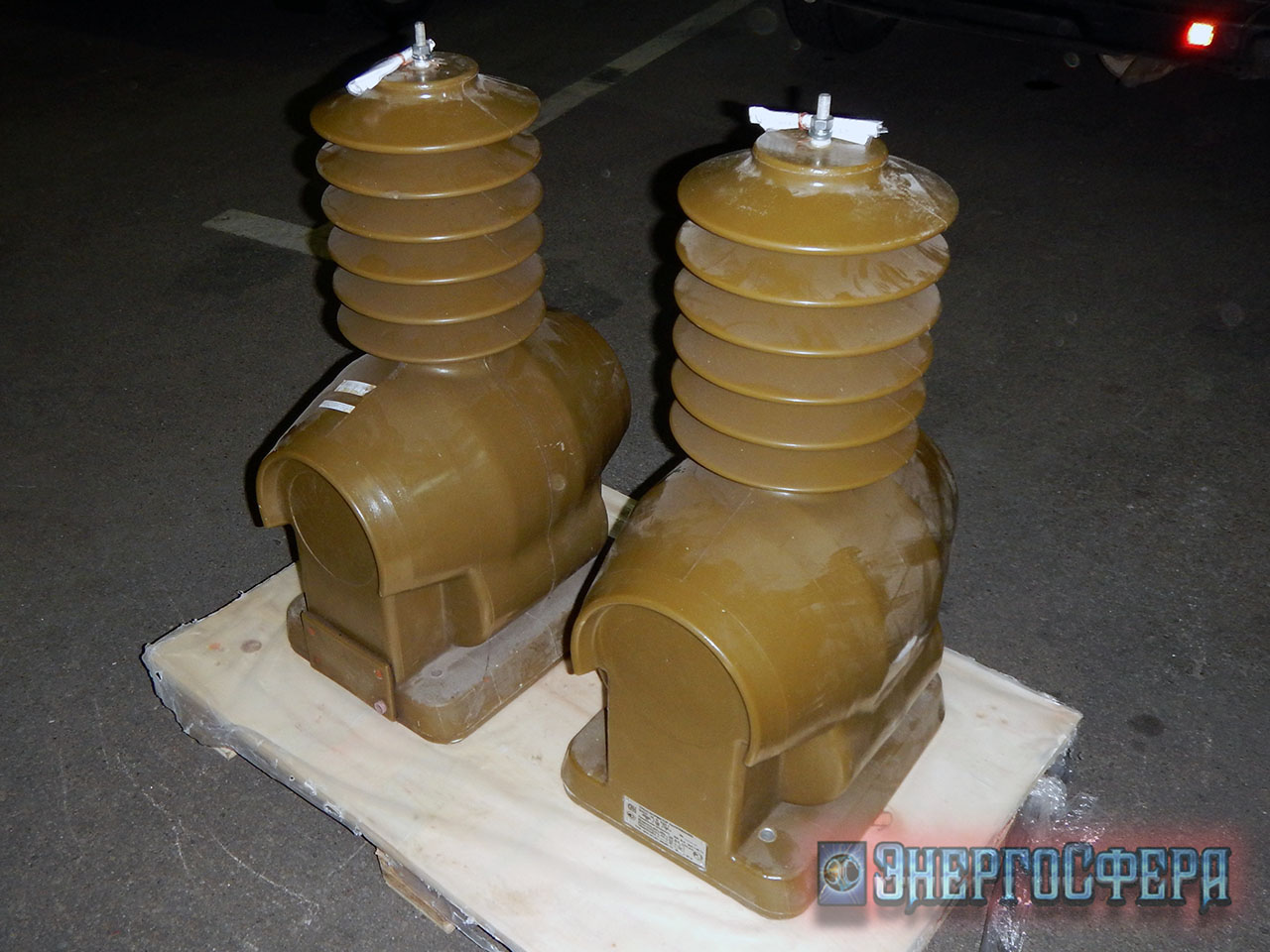

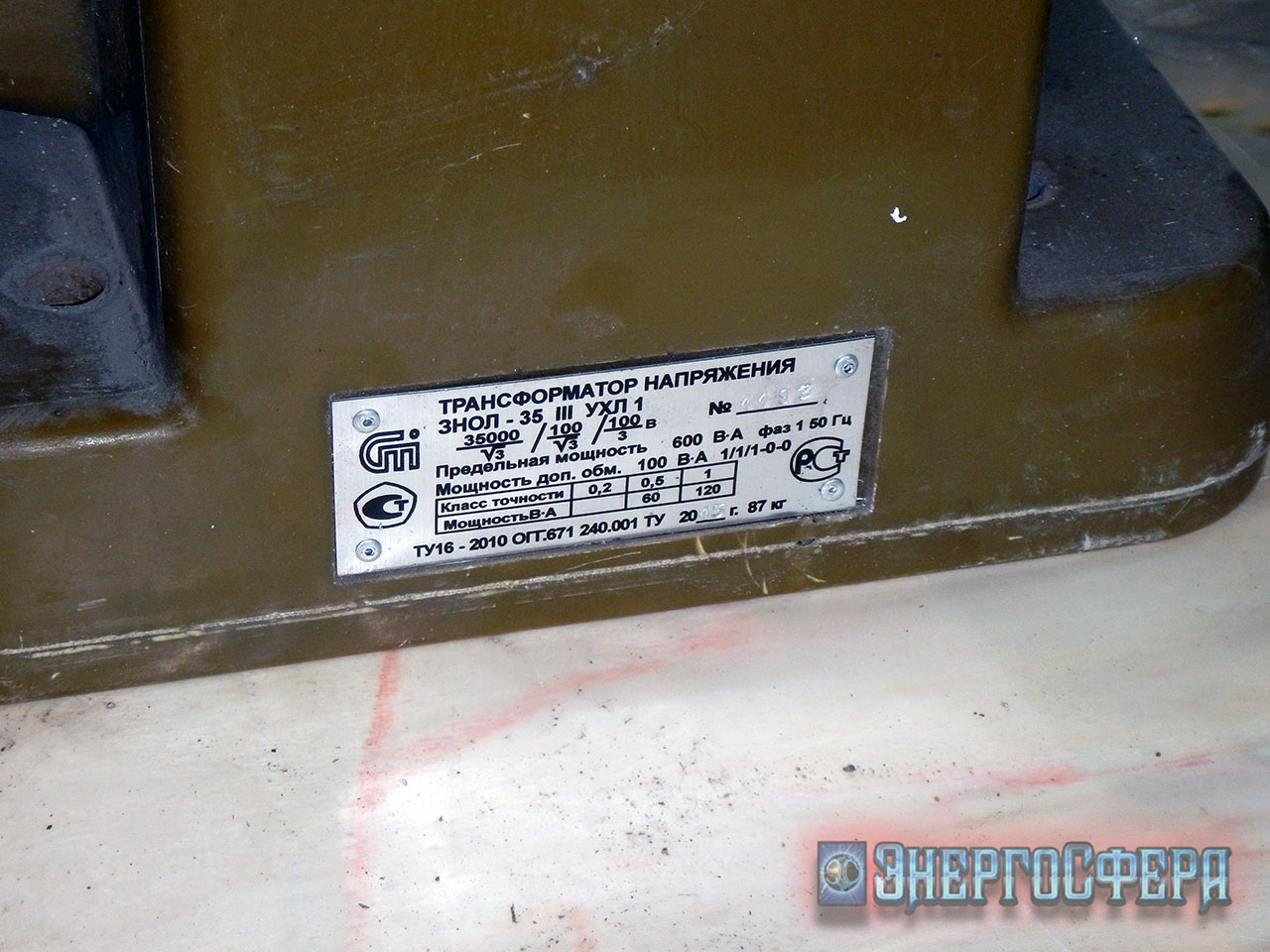

Фото трансформатора ЗНОЛ-35 III:
