Трансформатор НАМИ-110

Трансформатор НАМИ-110 является электромагнитным однофазным антирезонансным масляным трансформатором напряжения индуктивного типа. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях с глухо заземленной нейтралью частоты 50 Гц. Предназначен для установки в распределительных устройствах (ОРУ и ЗРУ).

Трансформатор НАМИ-110 имеет климатическое исполнение "УХЛ" категории размещения 1 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха от -60°C до +40°C;
- Неагрессивная и не взрывоопасная окружающая среда.

Конструкция трансформатора НАМИ-110 одноступенчатая некаскадная. Трансформатор состоит из активной части, которая помещается в металлический корпус. В верхней части корпуса находится фарфоровая изоляционная покрышка, на которой имеется металлический компенсатор давления, состоящий из маслорасширителя и масляного затвора емкостью 1л. Компенсатор закрывается специальным металлическим защитным колпаком, на котором имеется прорезь для визуальной возможности контролировать уровень масла. Такой компенсатор служит для компенсации изменения объема масла, которое происходит вследствие температурных изменений, а также обеспечивает защиту внутренней изоляции от увлажнения. Масляный затвор сообщается с окружающей средой через дыхательную пробку. Трансформаторы типа НАМИ-110 заполняют трансформаторным маслом типа ГК. На компенсаторе давления расположено отверстие для доливки масла в основной бак. Активная часть состоит из магнитопровода изготавливаемого из высококачественной холоднокатаной электротехнической стали, обмоток и выводов ВН, НН. В магнитопровод трансформаторов НАМИ-110 дополнительно вводят пластины толстолистовой конструкционной стали, с целью гашения феррорезонанса, возникающего в ОРУ с установленными высоковольтными выключателями, разрывы которых шунтируют высоковольтными конденсаторами. Основная вторичная обмотка №3 имеет класс точности 0,2 и повышенную мощность. Выводы основной вторичной обмотки расположены в отдельной клеммной коробке. Для предотвращения несанкционированного доступа ее необходимо пломбировать. Трансформаторы НАМИ-110 имеют высокий уровень взрыво- и пожаробезопасности за счет малого количества масла.

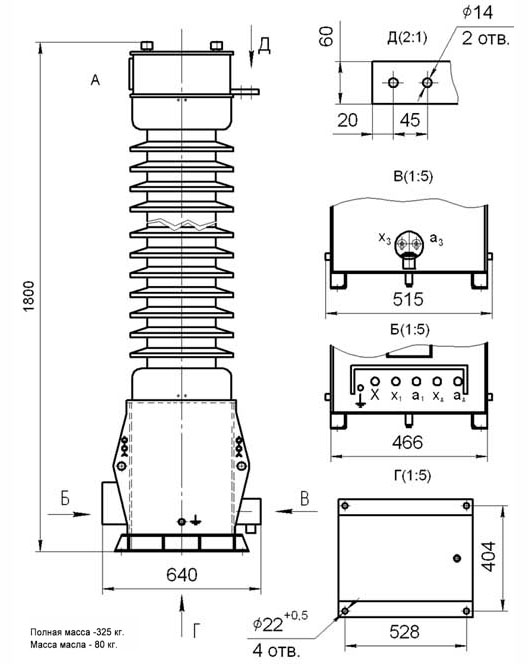

Чертеж, габаритные и установочные размеры трансформатора НАМИ-110

Трансформатор НАМИ-110 обладает следующими техническими характеристиками:

Наименование параметра	Значение
Значение номинального напряжения первичной обмотки, кВ	110/√3
Значение наибольшего рабочего напряжения первичной обмотки, кВ	126/√3
Значение номинальной частоты, Гц	50
Значение номинального напряжения основной вторичной обмотки №1, кВ	0,1/√3
Значение номинального напряжения дополнительной вторичной обмотки №2, кВ	0,1
Значение номинального напряжения основной вторичной обмотки №3, кВ	0,1/√3
Значение номинальной мощности основной вторичной обмотки №1, ВА, при работе в классе точности: - 0,2 - 0,5 - 1,0 - 3,0	исп. III 200 400 600 1200	исп. I 120 250 400 1200
Значение номинальной мощности дополнительной вторичной обмотки №2, ВА, при работе в классе точности 3	1200
Значение номинальной мощности основной вторичной обмотки №3, ВА, при работе в классе точности: - 0,2 - 0,5 - 1,0 - 3,0	исп. III 200 400 600 1200	исп. I 120 250 400 1200
Значение предельной мощности первичной обмотки, ВА	2000
Значение предельной мощности основной вторичной обмотки №1, ВА	1200
Значение предельной мощности дополнительной вторичной обмотки №2, ВА	1200
Значение предельной мощности основной вторичной обмотки №3, ВА	1200
Схема соединения обмоток	1/1/1/1-0-0-0
Значение допустимой величины механической нагрузки от горизонтального натяжения проводов, Н	1000
Значение предельной допустимой вертикальной нагрузки на каждый вывод от веса ошиновки, Н	750
Значение максимальной скорости ветра при отсутствии гололеда, м/с	40
Значение максимальной скорости ветра при наличии гололеда, м/с	15
Значение толщины стенки гололеда, мм	20
Значение сейсмостойкости трансформатора по шкале MSK, балл	7
Значение удельной длины пути утечки внешней изоляции, см/кВ	2,25; 2,5
Значение средней наработки на отказ, ч	8,8х10⁶
Установленный срок службы, лет	30
Гарантийный срок службы, лет	3
Тип изоляции - внешней - внутренней	Фарфор Маслобарьерная
Масса,кг - трансформатора - масла	325 80
Размеры, мм - габаритные - установочные	640х515х1800 528х404

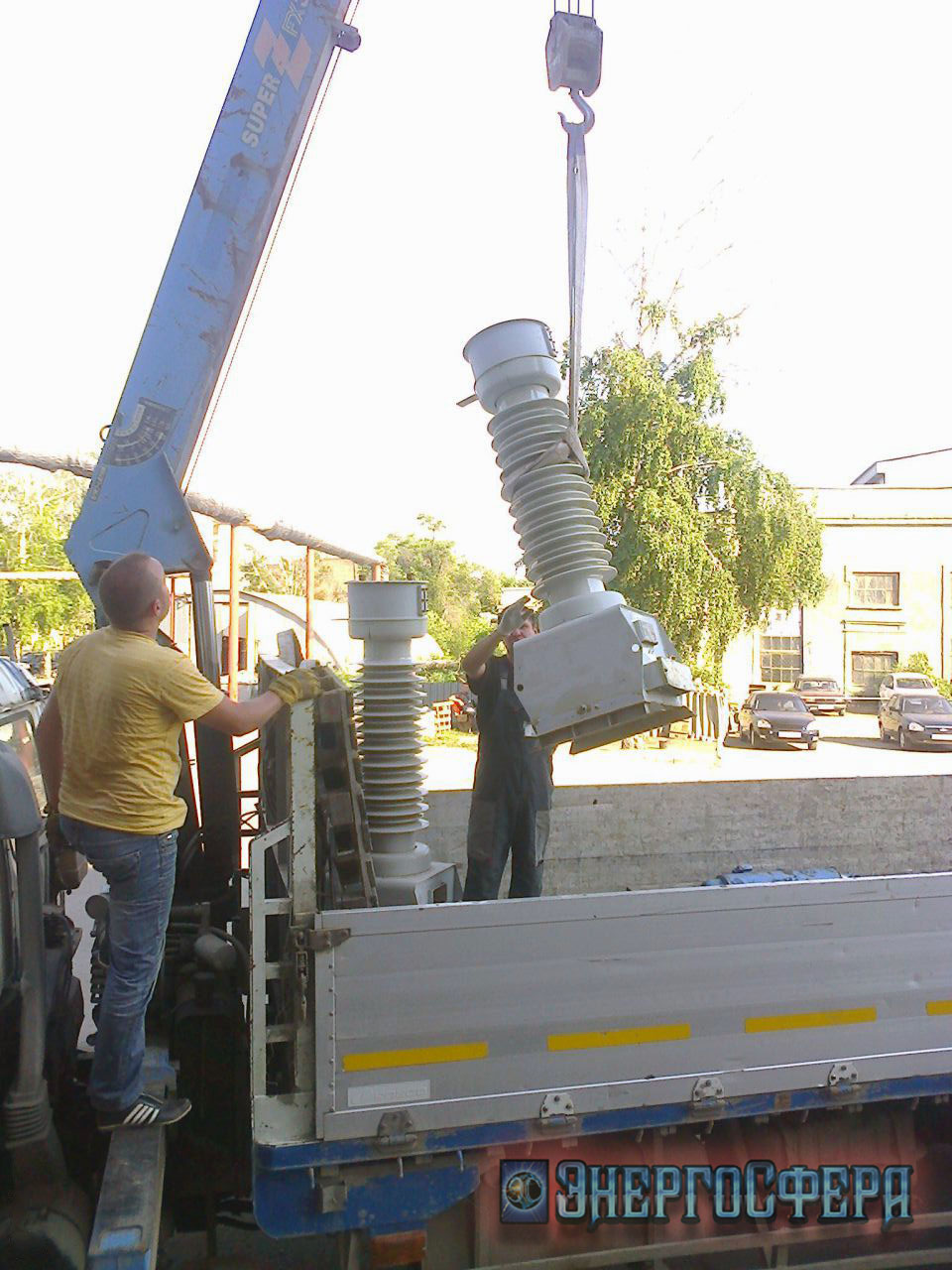

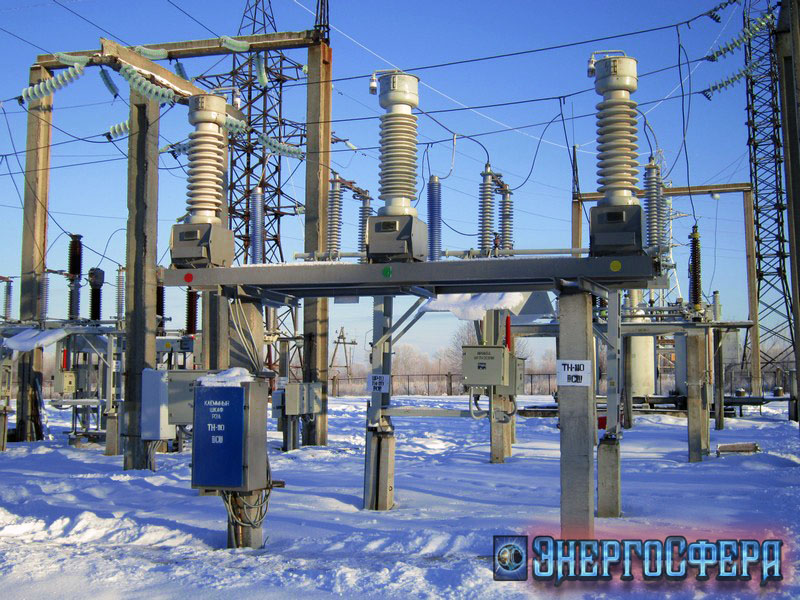

Фото трансформатора НАМИ-110:
