Трансформатор НКФ-110 II (НКФ-123 II)

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор НКФ-110 II (НКФ-123 II)Трансформатор НКФ-110 II (НКФ-123 II) – это однофазный масляный каскадный одноблочный трансформатор напряжения. Является масштабным преобразователем параметров переменного тока и применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в электрических системах переменного тока частотой 50 (60) Гц.

Структура условного обозначения НКФ-110(123)ХХ1:
Н - трансформатор напряжения; К - каскадный; Ф - фарфоровый корпус; 110 (123) - класс напряжения первичной обмотки, кВ; Х - год разработки; Х1 - климатическое исполнение (У, УХЛ, Т) и категория размещения (1).

Трансформатор НКФ-110 II (НКФ-123 II)  изготавливается в климатическомЧертеж трансформатора НКФ-110 II (НКФ-123 II) исполнении "У", "ХЛ" или "Т" категории размещения 1 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -50°C до +40°C для исполнения "У", от -60°C до +50°C для исполнения "УХЛ", от -10°C до +45°C для исполнения "Т";
- Максимальная скорость ветра при отсутствии гололеда - 40 м/с;
- Максимальная скорость ветра при наличии гололеда - 15 м/с;
- Толщина стенки гололеда - 20 мм;
- Неагрессивная и не взрывоопасная окружающая среда.
Чертеж, габаритные и установочные размеры трансформатора НКФ-110 II (НКФ-123 II)

Трансформатор НКФ-110 II (НКФ-123 II) имеет следующую конструкцию. Трансформатор НКФ-110 II (НКФ-123 II) - трансформатор напряжения однофазный, индуктивный, масляный, наружной установки в фарфоровой покрышке. Трансформатор НКФ-110 II (НКФ-123 II) выполнен по каскадной схеме и есть одноблочный. Каждый блок имеет свою активную часть, состоящую из магнитопровода и обмоток.  Активная часть трансформатора состоит из магнитопровода и обмоток с электростатическими экранами. Магнитопровод шихтованного типа изготавливается из пластин анизотропной холоднокатаной электротехнической стали. Магнитопровод выполняют стержневого типа, он состоит из двух стержней. Обмотки выполняют многослойные цилиндрические. Которые наматываются круглым или прямоугольным обмоточным проводом на бакелитовые цилиндры. Сначала наматывают выравнивающую обмотку, затем первичную и на нее электростатический экран. Связующие и вторичные обмотки наматывают поверх электростатического экрана. Первичная обмотка высокого напряжения равномерно распределяется по всем стержням магнитопровода. Вторичные обмотки низкого напряжения располагаются на нижнем стержне нижнего магнитопровода, имеющего наименьший потенциал по отношению к земле. Один конец первичной обмотки заземляется. На остальных стержнях располагаются промежуточные обмотки - связующая и выравнивающая. Они служат для равномерного распределения нагрузки вторичных обмоток по всем стержням. Активная часть, помещенная в фарфоровую покрышку, заполненную трансформаторным маслом образует блок трансформатора НКФ-110 II (НКФ-123 II). Фарфоровая покрышка закрывается стальной крышкой, на которой расположен маслорасширитель. Маслораширителем трансформатора НКФ-110 II (НКФ-123 II) является верхняя часть фарфоровой покрышки. Маслорасширитель служит для компенсации температурных изменений объема масла. На крышке расположен воздухоосушитель. Он предотвращает свободный доступ воздуха в трансформатор и служит  влагопоглощающим фильтром. Наполняют воздухоосушитель силикагелем, который меняет свой цвет при насыщении влагой. Для наблюдения за уровнем масла, на крышке трансформатора устанавливают маслоуказатель. Все соединения между стальной крышкой блока, фарфоровой покрышкой и цоколем выполнены при помощи резиновых маслостойких прокладок. Внутренняя изоляция трансформатора изготавливается из изоляционной трансформаторной бумаги, которая высушивается под вакуумом и пропитывается трансформаторным маслом. Электропроводящие экраны, расположенные на обмотках и магнитопроводах повышают устойчивость трансформатора к ударным атмосферным перенапряжениям и снижают уровень частичных разрядов. Опорой блока является металлический цоколь (станина). На боковых стенках цоколя расположены - болт заземления и масловыпускной патрубок для слива и снятия проб масла, а также коробка выводов вторичных обмоток. На торцевой части цоколя находится табличка с техническими данными. Линейный вывод первичной обмотки высокого напряжения находится на крышке блока, а заземляемый конец и выводы вторичных обмоток расположены в цоколе трансформатора. В раме цоколя находятся отверстия для крепления на месте установки трансформатора.

Основные технические характеристики трансформатора НКФ-110 II (НКФ-123 II):
 Наименование параметра Величина
 Значение номинального напряжения первичной обмотки, В 110000/√3
Значение наибольшего рабочего напряжения, В 123000/√3
Значение номинального напряжения основной вторичной обмотки, В  100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В
100
Значение номинальной мощности основной вторичной обмотки, ВА, при работе в классах точности
0,5
1
3


400
600
1200
Значение номинальной мощности дополнительной вторичной обмотки, ВА, при работе в классе точности 3Р
1200
Значение предельной мощности трансформатора вне класса точности, ВА
2500
Значение частоты переменного тока, Гц
50 или 60
Минимальное нормированное значение удельной длины пути утечки, мм/кВ
22,5
Значение испытательного напряжения грозового импульса внутренней изоляции, кВ
- полный импульс
- срезанный импульс

480
550
Значение испытательного напряжения грозового импульса внешней изоляции, кВ
- полный импульс
- срезанный импульс

460
570
Значение одноминутного испытательного напряжения внутренней изоляции, кВ
230
Значение одноминутного испытательного напряжениявнешней изоляции при плавном подъеме, кВ
- в сухом состоянии
- под дождем


280
215
 Масса, кг
полная
масла

560
155

Видео трансформатора НКФ-110 II (НКФ-123 II):

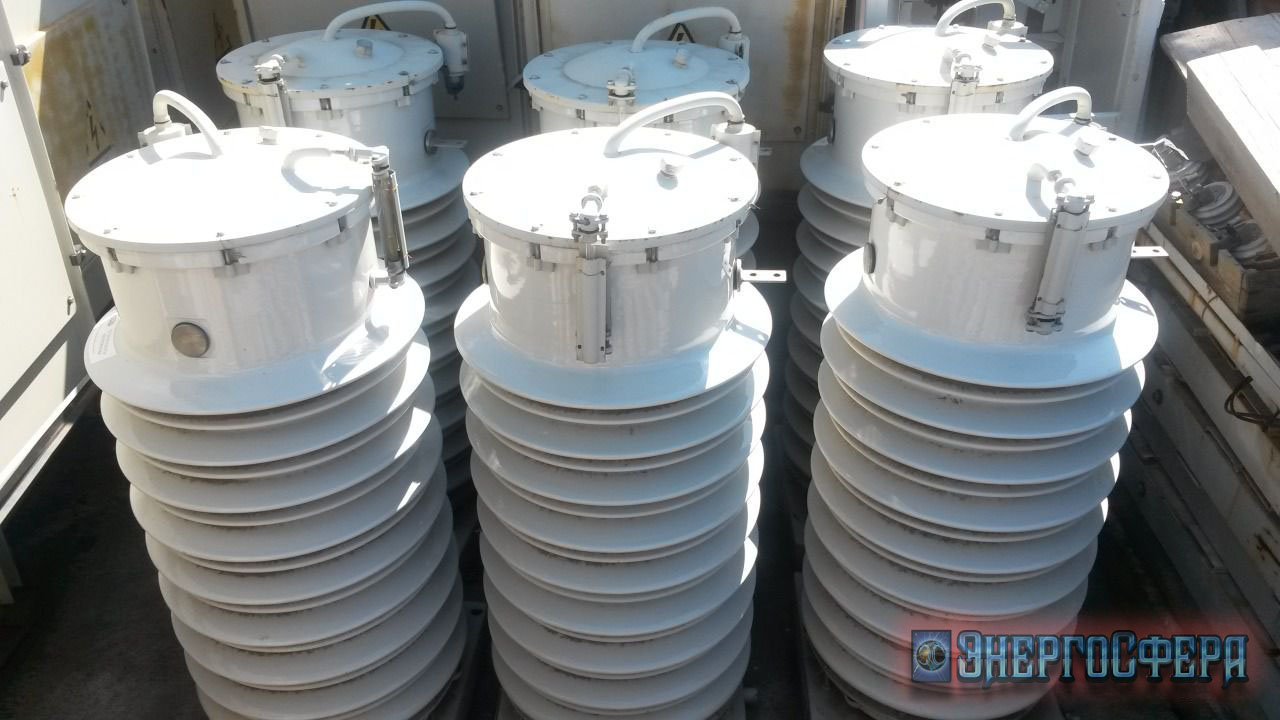

Фото трансформатора НКФ-110 II (НКФ-123 II):
Заказывайте трансформатор НКФ-110 II (НКФ-123 II) в компании “ЭнергоСфера” по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73
