Трансформатор ЗНОМ-15-63

Трансформатор ЗНОМ-15-63Трансформатор ЗНОМ-15-63 – это однофазный масляный заземляемый трансформатор напряжения. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях с изолированной нейтралью частоты 50 (60) Гц.

Трансформатор ЗНОМ-15-63  имеет климатическое исполнение "У" или "Т" категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
предназначены для работы в закрытом помещении;
- высота установки над уровнем моря – не более 1000 м;
- температура окружающей среды - от -45°С до +40°С - для исполнения "У" и от -10°С до +50°С - для исполнения "Т";
- относительная влажность окружающей среды при температуре +25°C для исполнения "У" и +35°C для исполнения "Т" – не более 95%";
- неагрессивная и не взрывоопасная окружающая среда.

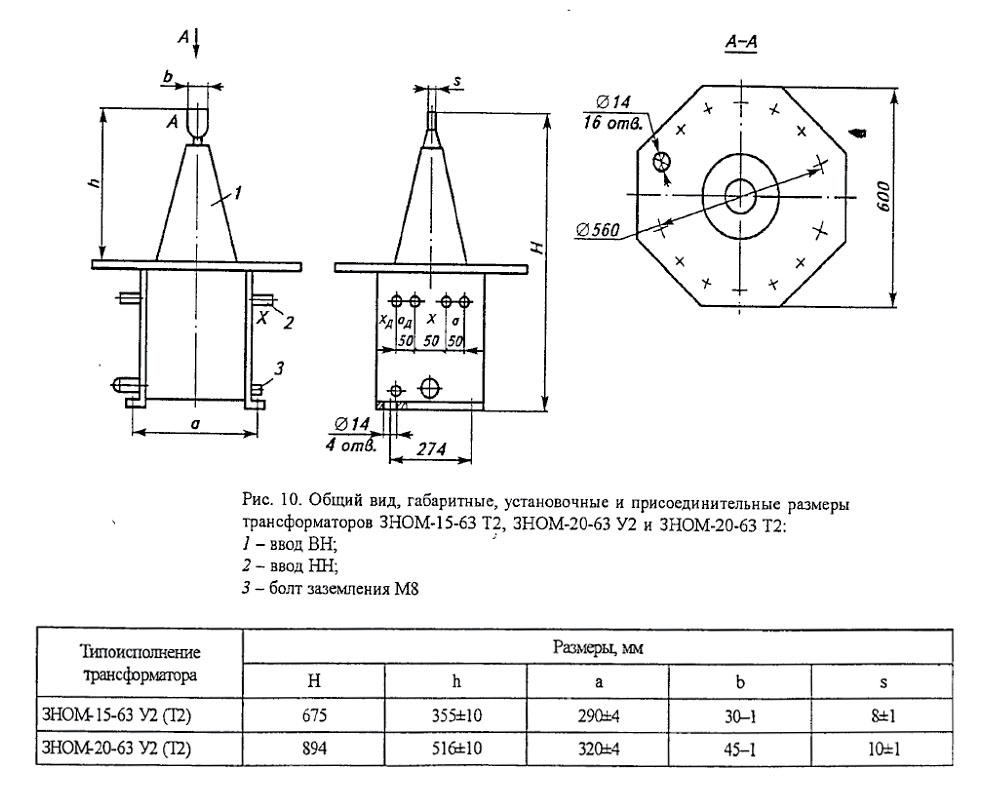

Чертеж, габаритные и установочные размеры трансформатора ЗНОМ-15-63
Трансформатор ЗНОМ-15-63 имеет следующую конструкцию. Чертеж трансформатора ЗНОМ-15-63Основные конструктивные части трансформатора ЗНОМ-15-63 – магнитопровод, изготовленный   из листов холоднокатаной электротехнической стали высокого качества; обмотки с изоляцией; прочие конструктивные детали, служащие для соединения отдельных частей в одну единую конструкцию. Активную часть трансформатора типа ЗНОМ-15-63 помещают в бак, наполненный маслом. Баки трансформаторов данного типа и крышки баков изготавливаются из немагнитной стали, потому что трансформаторы ЗНОМ-15-63 предназначены для встраивания в пофазно-экранированные токопроводы, и за счет этого находятся в поле более высоких токов. На крышке бака расположены выводы первичных обмоток. Выводы вторичных обмоток и заземляемый высоковольтный вывод первичной обмотки расположены на на боковой стенке бака. У трансформатора ЗНОМ-15-63 маслорасширитель отсутствует, уровень масла таких трансформаторов находится на 15-20 мм ниже крышки.

Основные технические характеристики трансформатора ЗНОМ-15-63:
 Наименование параметра Величина
 Значение номинального напряжения первичной обмотки, В 6000/√3 6300/√3
6600/√3 10000/√3 10500/√3 11000/√3 13800/√3 15000/√3 15750/√3
Значение номинального напряжения основной вторичной обмотки, В  100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В
100/3
Значение номинальной мощности трансформатора, ВА, при работе в классах точности
0,5
1
3



50
75
200



75
150
300
Значение предельной мощности трансформатора вне класса точности, ВА
400
630
Значение частоты переменного тока, Гц
50
Схема и группа соединений обмоток
1/1/1-0-0
Значение испытательного напряжения обмоток, кВ
ВН
НН


32
2


42
2


55
2
 Масса, кг
полная
масла

64
14

Заказывайте трансформатор ЗНОМ-15-63 в компании “ЭнергоСфера” по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73
