Трансформатор НОМ-35 (НОМ-40,5)

Трансформатор НОМ-35 (НОМ-40,5) – это однофазный масляный незаземляемый трансформатор напряжения. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях с изолированной нейтралью частоты 50 (60) Гц.

Трансформатор НОМ-35 (НОМ-40,5)  изготавливается в климатическом исполнении "У", "УХЛ", "О" или "Т" категории размещения 1, 2 или 4 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -60°C до +40°C - для исполнения "УХЛ1" и "УХЛ2"; от -45°C до +40°C - для исполнения "У1" и "У2"; от -10°C до +45°C – для исполнения "Т1" и "Т2"; от +1°C до +45°C – для исполнения "Т4"; от -60°C до +45°C - для исполнения "О1" и "О2";
- Неагрессивная и не взрывоопасная окружающая среда.

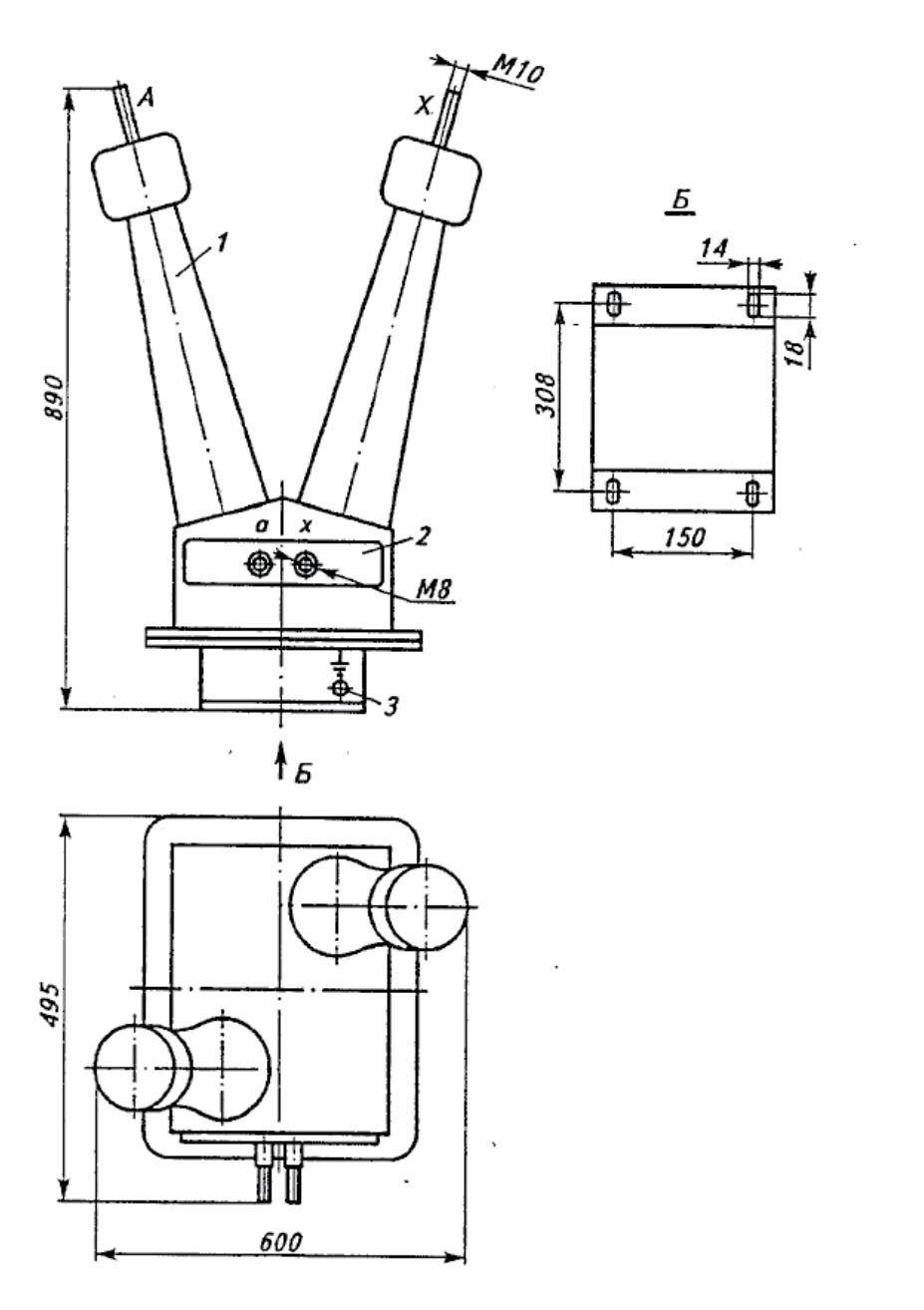

Трансформатор НОМ-35 (НОМ-40,5) имеет следующую конструкцию. Основные конструктивные части трансформатора НОМ-35 (НОМ-40,5) - магнитная система, выполненная из электротехнической стали; первичной и вторичной обмоток с высоковольтной изоляцией; вспомогательных конструктивных деталей, соединяющих трансформатор в единую конструкцию. Магнитопровод трансформатора НОМ-35 (НОМ-40,5) изготавливают из листов холоднокатаной электротехнической стали. Магнитопровод шихтованный и имеет бесшпилечную конструкцию. Ярмо имеет прямоугольную форму, а сечение стержней - ступенчатое. Обмотки трансформатора напряжения изготавливают катушечные и многослойные цилиндрические. Для намотки обмоток трансформатора НОМ-35 (НОМ-40,5) используют круглые медные провода. При атмосферных разрядах возникают импульсные перенапряжения, поэтому для защиты трансформатора в обмотках высокого напряжения устанавливают электростатический экран, изготовленный из тонкой листовой фольги или латуни. Экран соединяется при помощи гибкого провода с концом обмотки высокого напряжения. Бак и крышка бака трансформатора НОМ-35 (НОМ-40,5) изготавливается из листовой стали. В бак, наполненный маслом, помещают активную часть трансформатора напряжения. выводы вторичных обмоток подключаются к панели зажимов, которая находится в коробке на боковой стенке бака трансформатора. Коробка закрывается крышкой 8 с целью защиты обмоток от несанкционного доступа и воздействия атмосферных явления. Подключение проводов к измерительным приборам производится через штуцер 7.  К выводу 2, находящемуся на расширителе 3 подключают провода от сети высокого напряжения. Для контроля уровня масла в трансформаторе на маслорасширителе имеется маслоуказатель 4. Слив и отбор проб масла производится через пробку 6, закрытую болтом. Заземление корпуса трансформатора осуществляется через заземляющий болт 5.

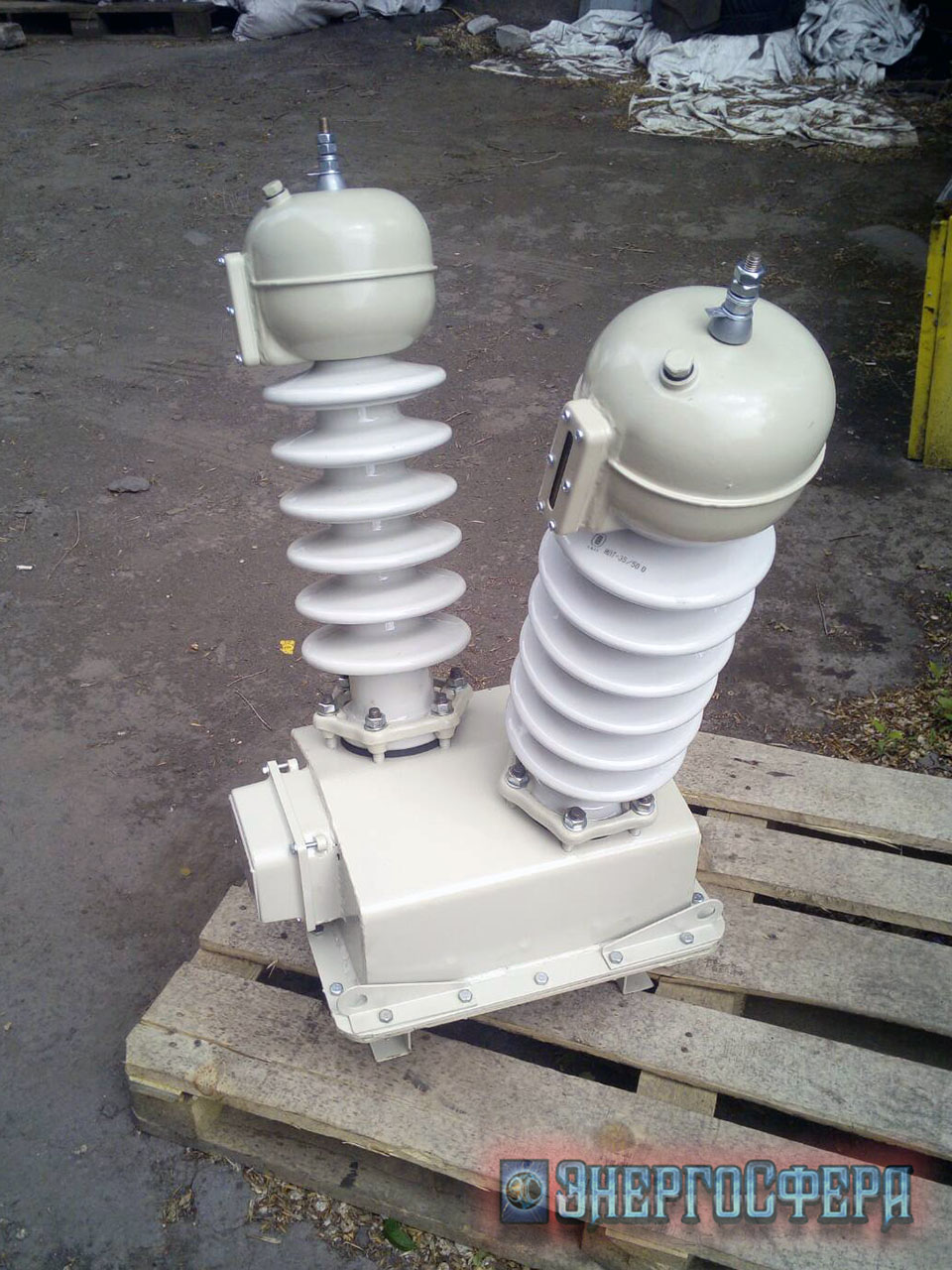

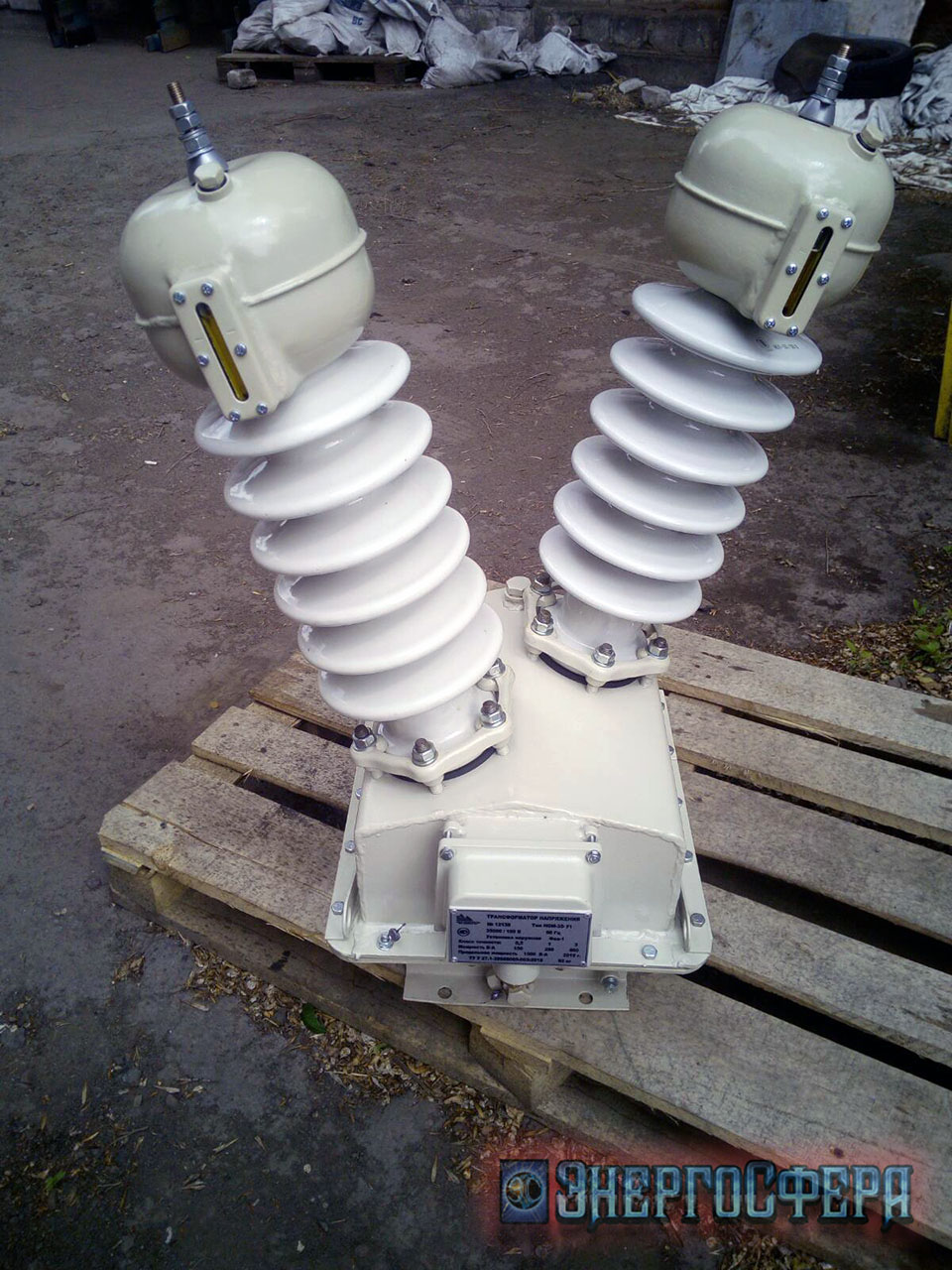

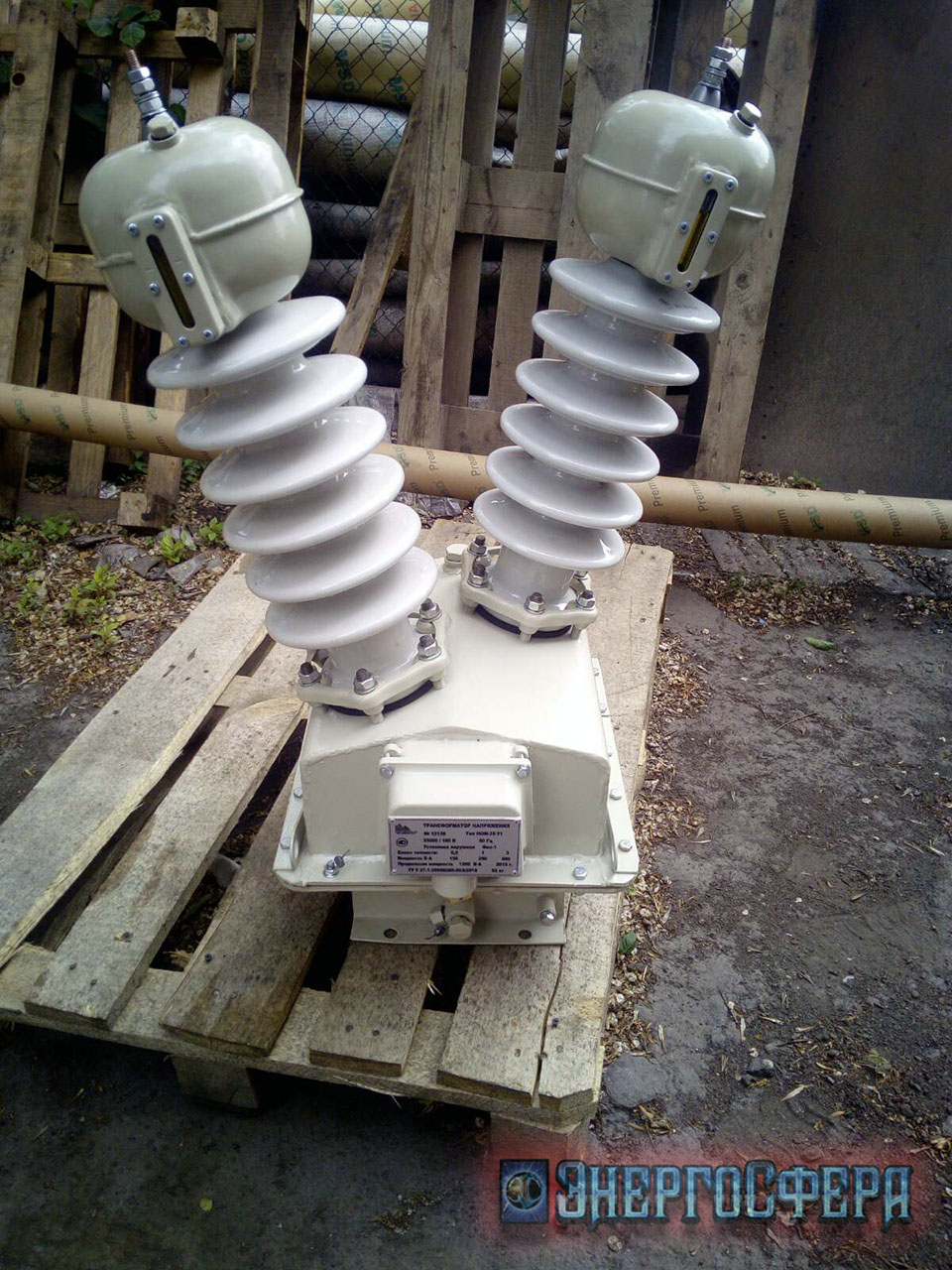

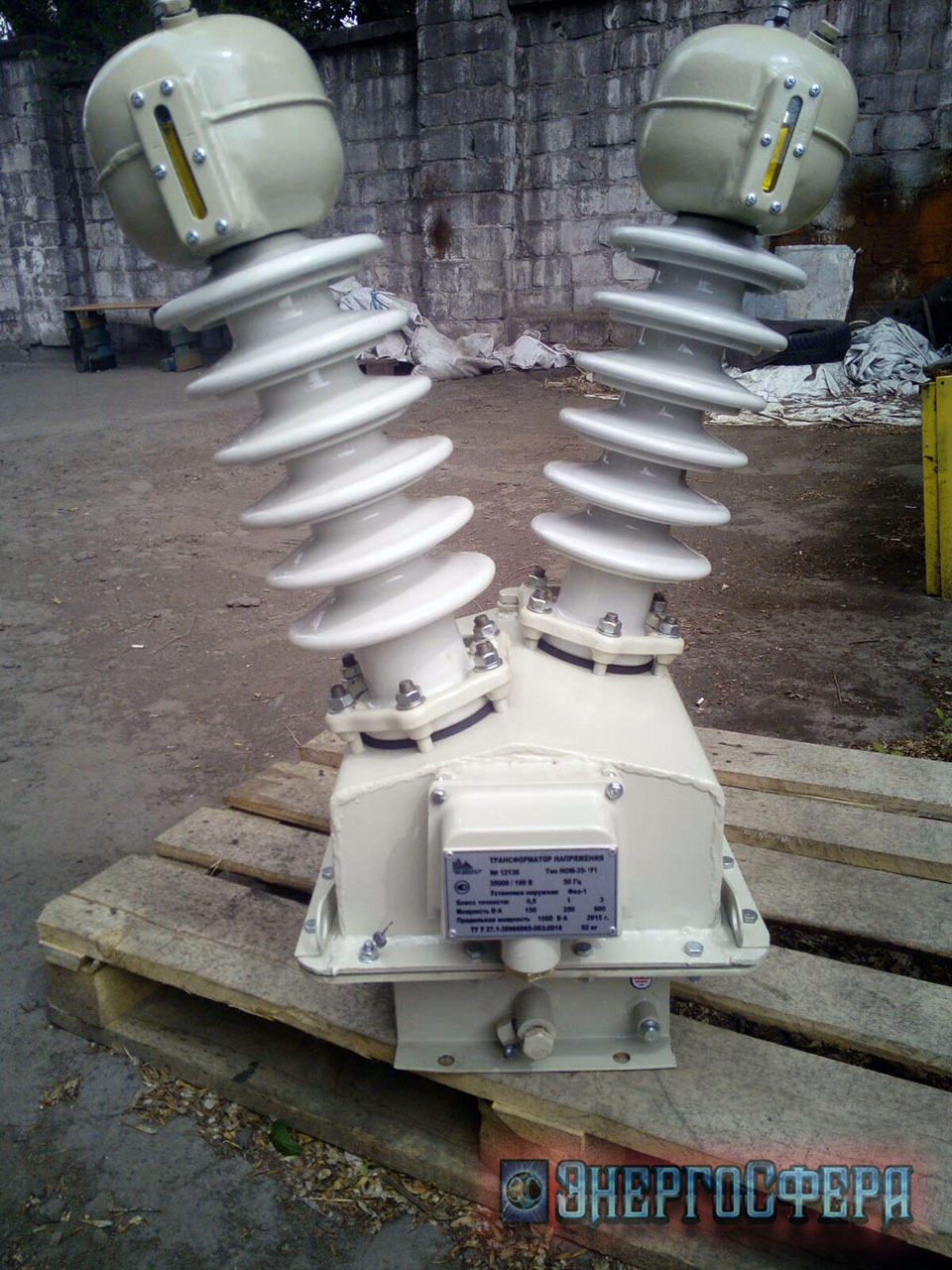

Фото трансформатора НОМ-35 (НОМ-40,5):

• Трансформатор НОМ-35 (НОМ-40,5) Трансформатор НОМ-35 (НОМ-40,5)
• Трансформатор НОМ-35 (НОМ-40,5) Трансформатор НОМ-35 (НОМ-40,5)
• Трансформатор НОМ-35 (НОМ-40,5) Трансформатор НОМ-35 (НОМ-40,5)
• Трансформатор НОМ-35 (НОМ-40,5) Трансформатор НОМ-35 (НОМ-40,5)
•

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/odnofaznye-maslyanye-izmeritelnye-transformatory-napryazheniya-35kv/transformator-nom-35-nom-40-5.html#sigProIdb5034a6a8f

Заявки на Трансформатор НОМ-35 (НОМ-40,5) принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;
