Трансформатор ЗНОМ-35-65

Трансформатор ЗНОМ-35-65 – это однофазный масляный заземляемый трансформатор напряжения. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях с изолированной нейтралью частоты 50 (60) Гц.

Трансформатор ЗНОМ-35-65 имеет климатическое исполнение "У" или "Т" категории размещения 1 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -45°C до +40°C - для исполнения "У" и -10°C до +45°C – для исполнения "Т";
- Неагрессивная и не взрывоопасная окружающая среда.

Трансформатор ЗНОМ-35-65 имеет следующую конструкцию. Основные конструктивные части трансформатора ЗНОМ-35-65 – магнитопровод, изготовленный из листов холоднокатаной электротехнической стали высокого качества; обмотки с изоляцией; прочие конструктивные детали, служащие для соединения отдельных частей в одну единую конструкцию. Активную часть трансформатора типа ЗНОМ-35-65 помещают в бак, наполненный маслом. Баки трансформаторов данного типа и крышки баков изготавливаются из листовой стали. На крышке бака расположены выводы первичных обмоток. Выводы вторичных обмоток и заземляемый высоковольтный вывод первичной обмотки расположены на панели зажимов, которая размещена в коробке на боковой стенке бака. Трансформатор ЗНОМ-35-65 имеет маслорасширитель, который находится на высоковольтном вводе первичной обмотки.

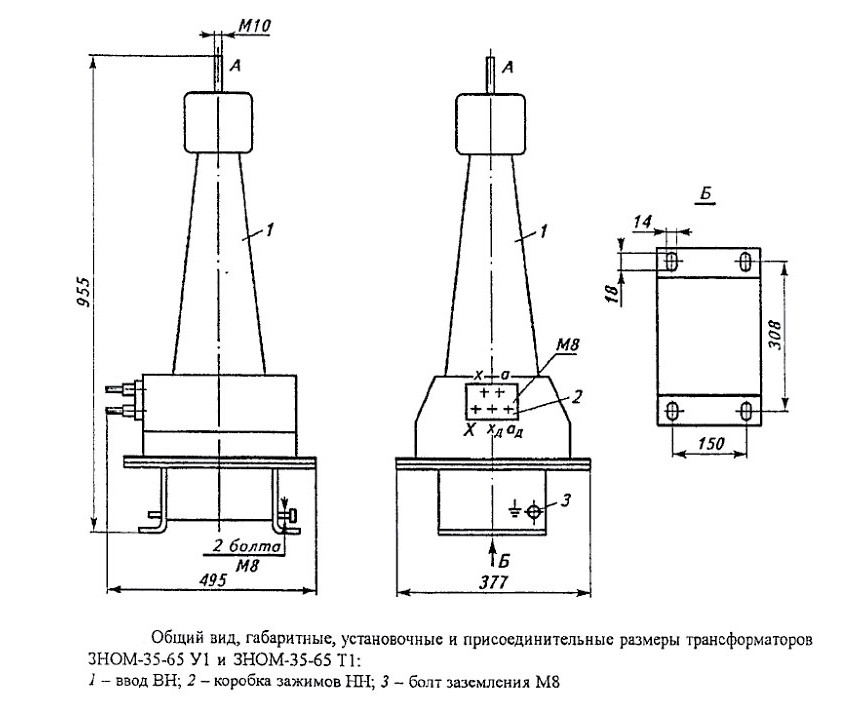

Чертеж, габаритные и установочные размеры трансформатора ЗНОМ-35-65

Основные технические характеристики трансформатора ЗНОМ-35-65:

Наименование параметра	Величина
Значение номинального напряжения первичной обмотки, В	27500	35000/√3	33000/√3
Значение номинального напряжения основной вторичной обмотки, В	100	100/√3	100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В	127	100/3	100/3
Значение номинальной мощности трансформатора, ВА, при работе в классах точности - 0,5 - 1 - 3	150 250 600
Значение предельной мощности трансформатора вне класса точности, ВА	1000
Значение частоты переменного тока, Гц	50
Схема и группа соединений обмоток	1/1/1-0-0
Значение испытательного напряжения обмоток, кВ ВН НН	80 2	95 2
Масса, кг	82

Видео трансформатора ЗНОМ-35-65:

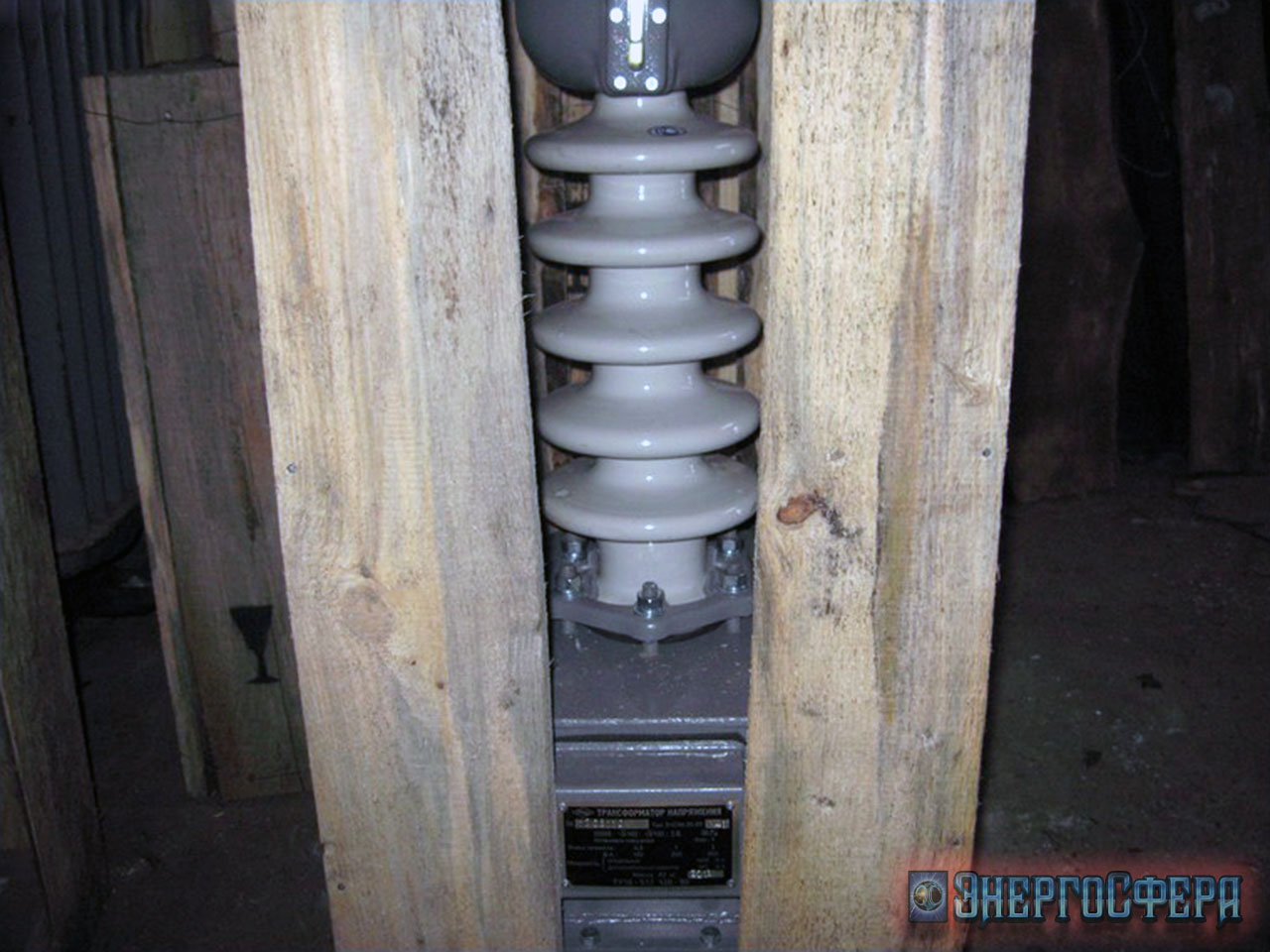

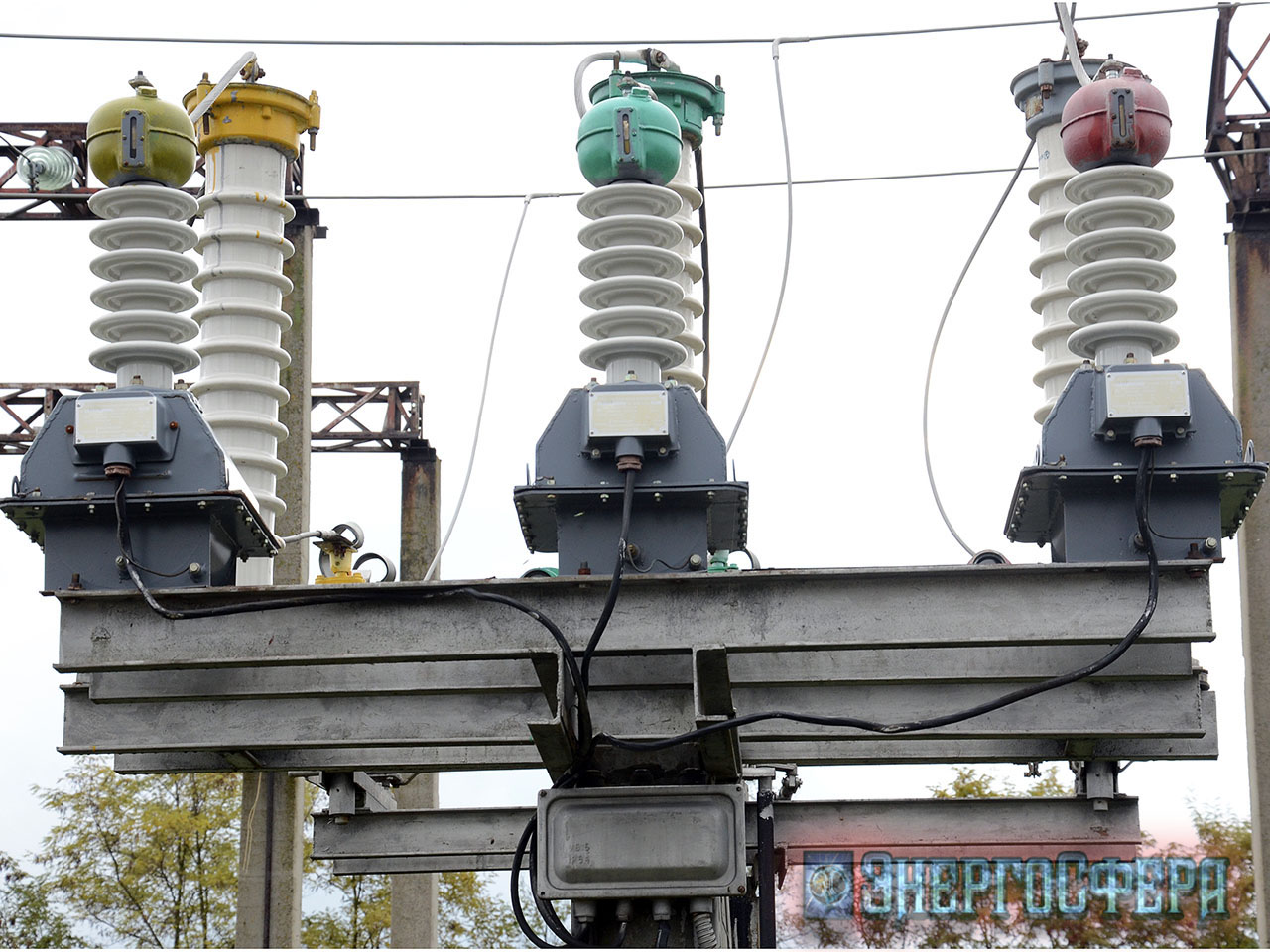

Фото трансформатора ЗНОМ-35-65:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/odnofaznye-maslyanye-izmeritelnye-transformatory-napryazheniya-35kv/transformator-znom-35-65.html#sigProIddd0593fd8f

По специальному заказу поставляются трансформаторы ЗНОМ-35-65 с наружным расположением низковольтных выводов вторичных обмоток и высоковольтного вывода первичной обмотки выполненные съемными проходными фарфоровыми изоляторами, в отличие от исполнения расположения выводов на панели зажимов, которая размещена в коробке на боковой стенке бака.

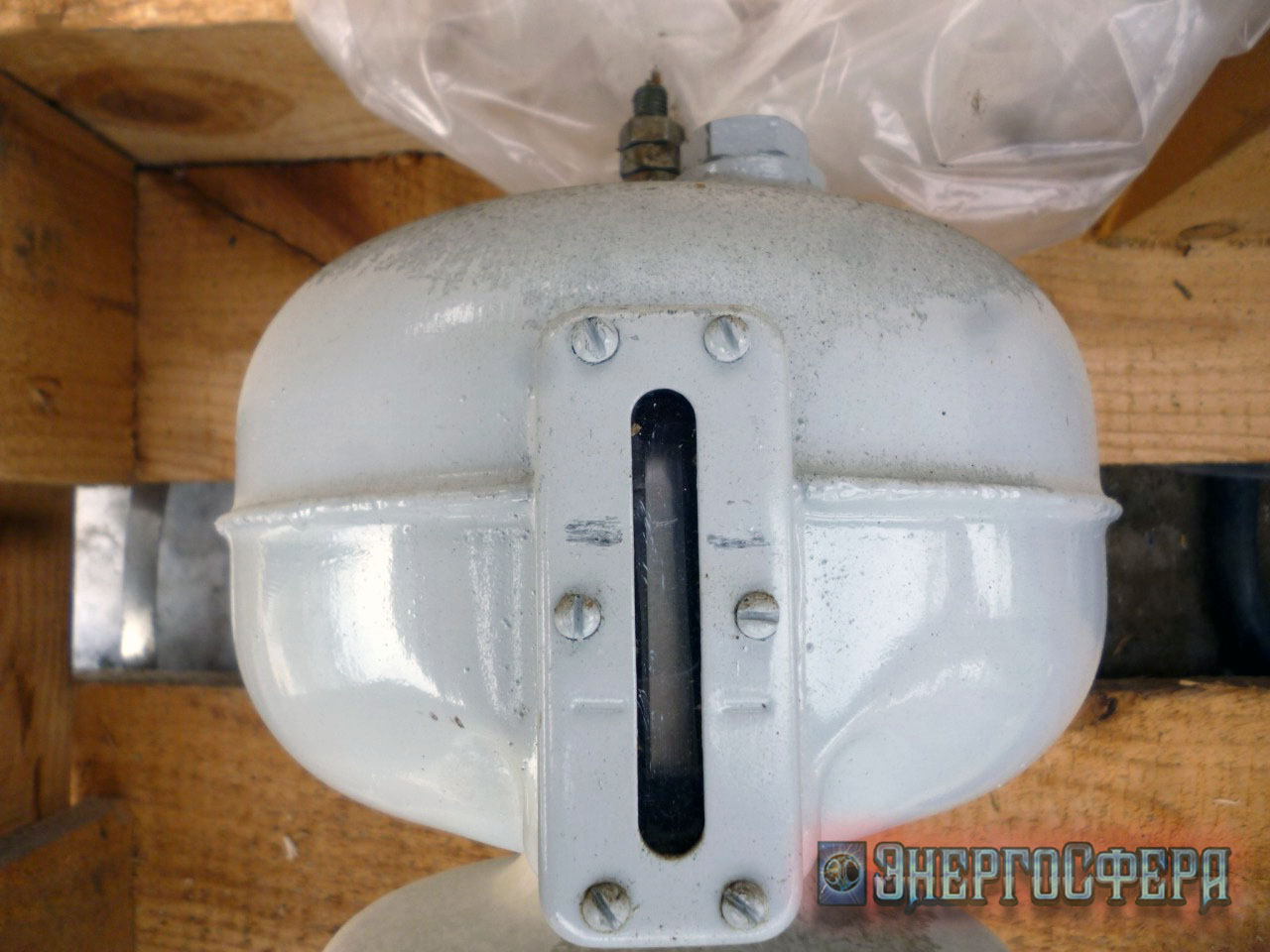

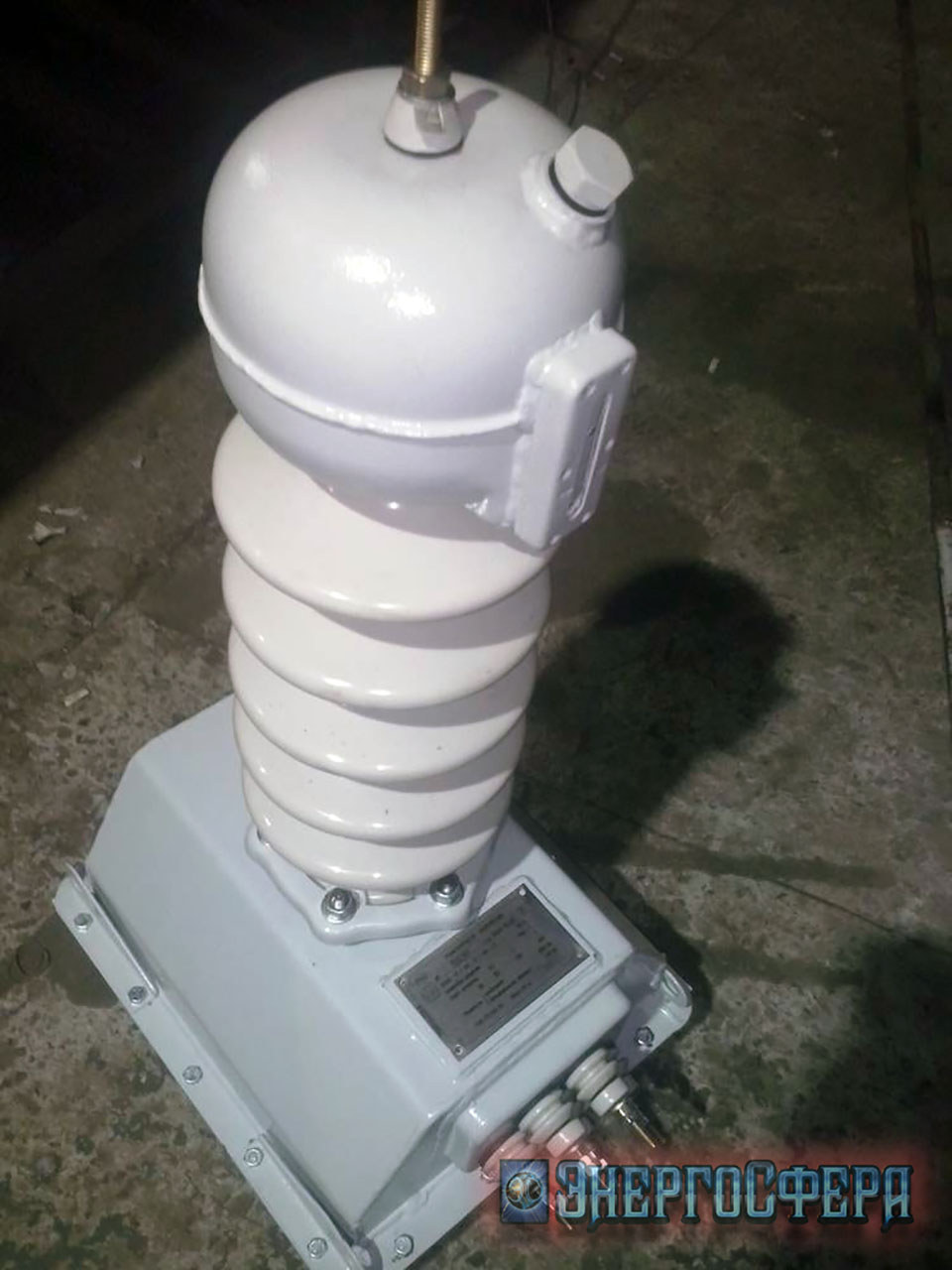

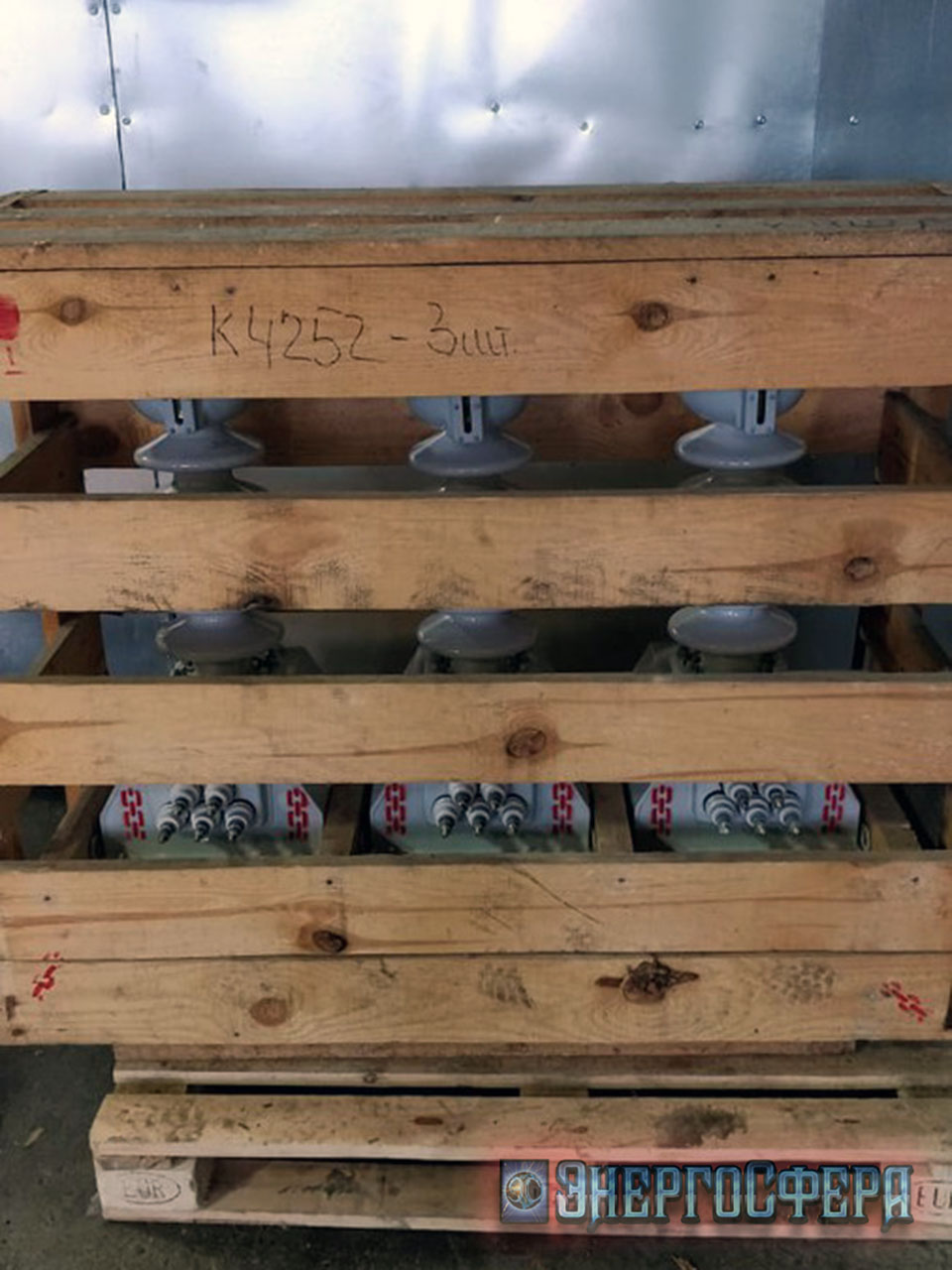

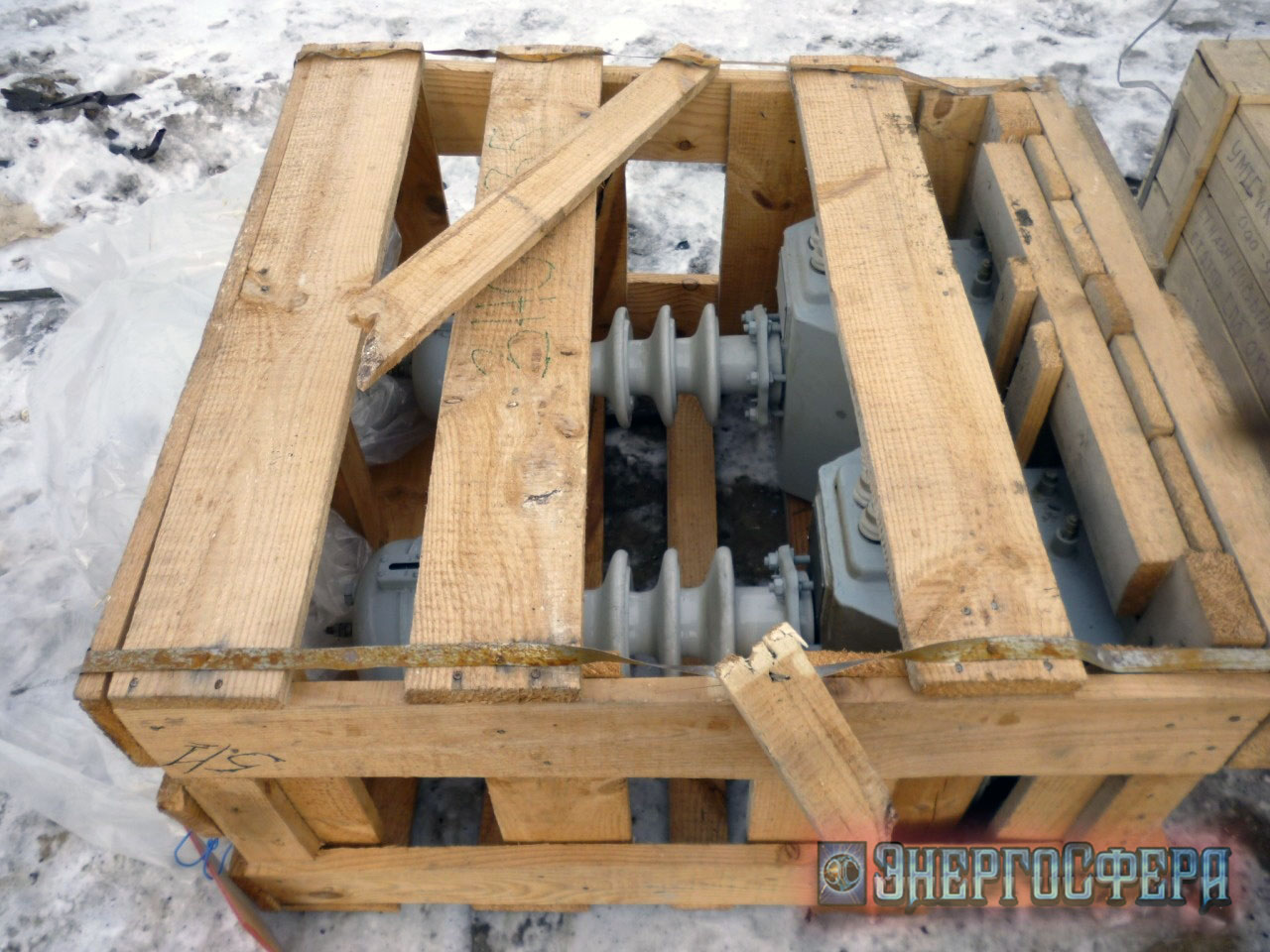

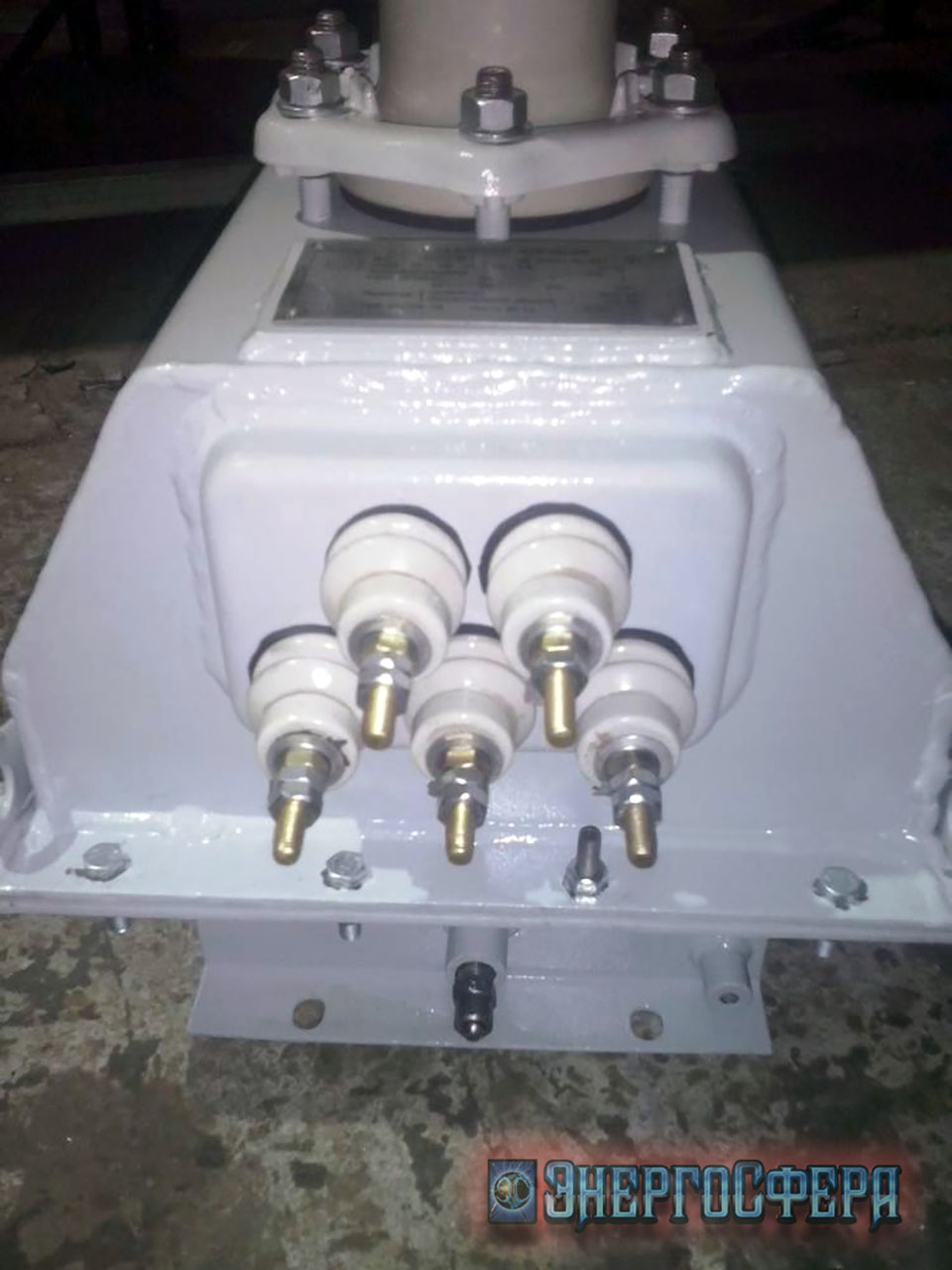

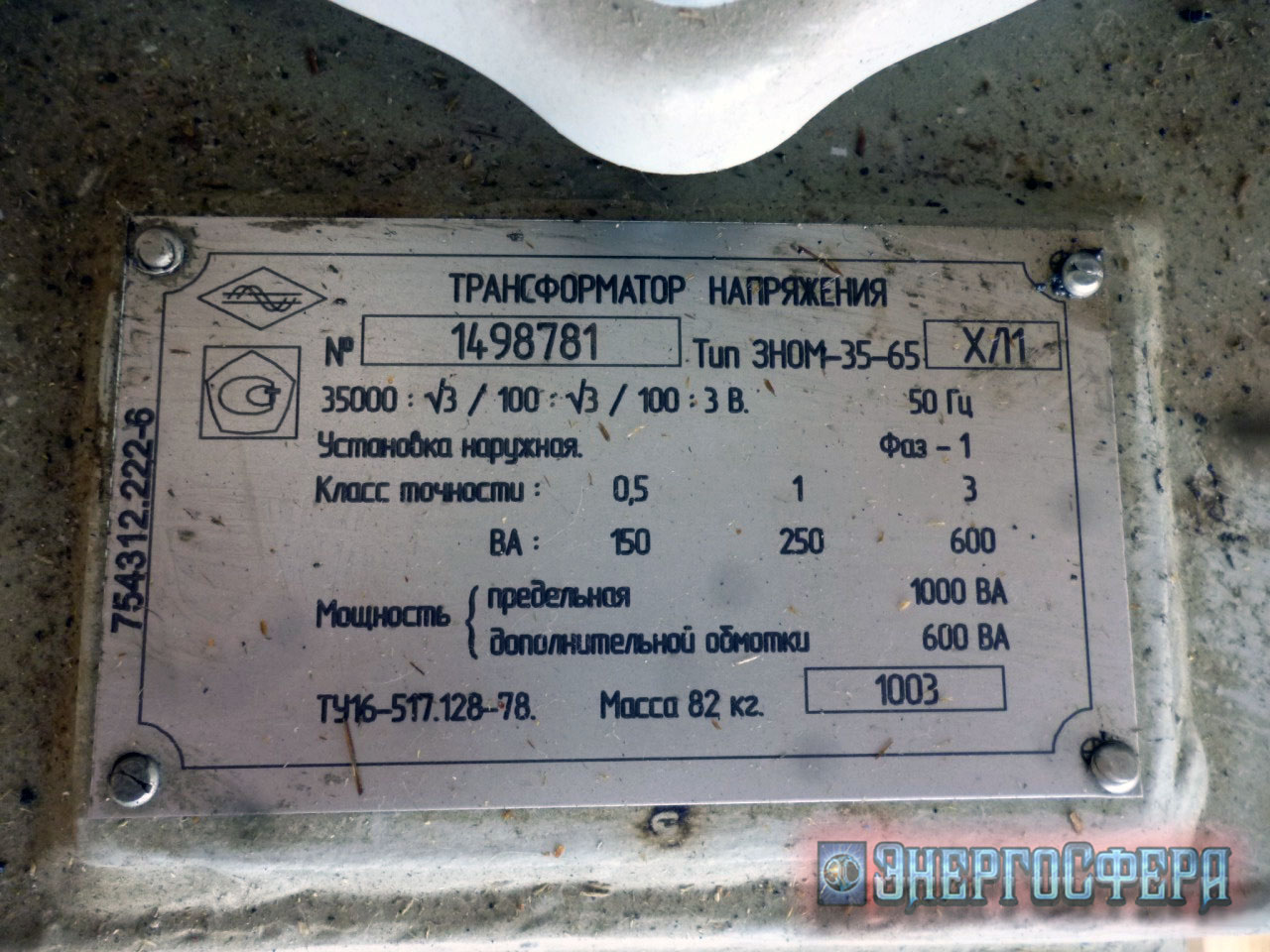

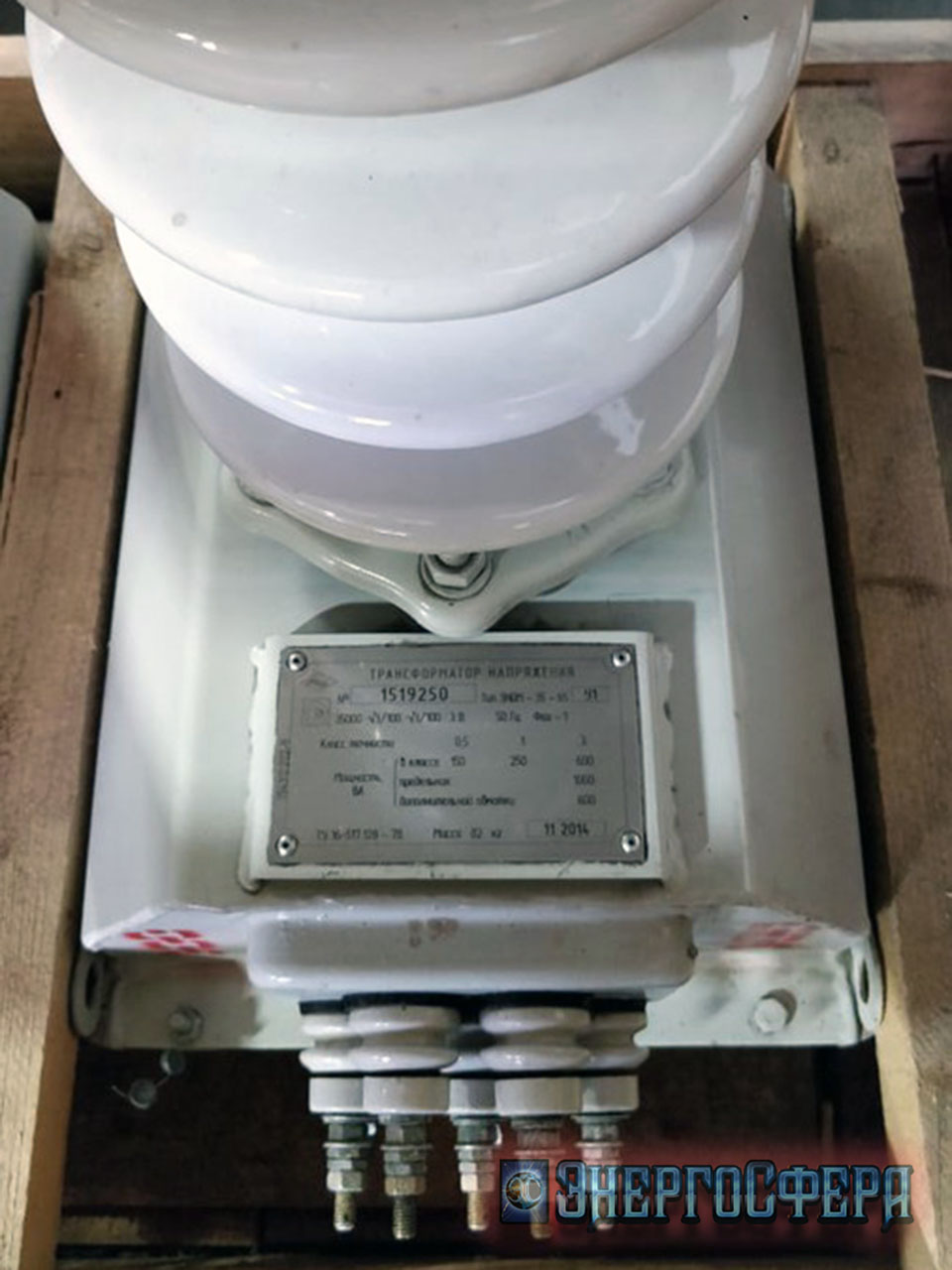

Фото трансформатора ЗНОМ-35-65 с наружным расположением низковольтных выводов вторичных обмоток и высоковольтного вывода первичной обмотки:

Заявки на Трансформатор ЗНОМ-35-65 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.

- - Работаем на экспорт - - Работаем на экспорт - -
