Трансформатор НОМИ-3

Трансформатор НОМИ-3 – однофазный масляный измерительный трансформатор напряжения. Предназначен для понижения высокого первичного напряжения до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики в сетях с изолированной нейтралью. Трансформатор НОМИ-3 устанавливается в шкафах комплектных распределительных устройств.

Трансформатор НОМИ-3 имеет климатическое исполнение "У" категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- предназначены для работы в закрытом помещении;
- высота установки над уровнем моря – не более 1000 м;
- температура окружающей среды - от -45°С до +40°С;
- относительная влажность окружающей среды при температуре +35° – не более 95%.

Основные технические характеристики трансформатора НОМИ-3:

Наименование параметра	Величина
Значение номинального напряжения первичной обмотки, В	3000
Значение номинального напряжения вторичной обмотки, В	100
Значение номинальной мощности при работе в классе точности, ВА: - 0,5 - 1 - 3	30 50 150
Значение предельной мощности, ВА	240
Масса, кг	24

Конструкция: Однофазный трансформатор НОМИ-3 изготавливают из магнитопровода и обмоток, которые помещают в бак заполненный маслом. Магнитопровод однофазный, броневого типа, изготавливается из холоднокатаной электротехнической стали. Трансформатор НОМИ-3 имеет слоевые обмотки изготовленные из медных проводов, которые наматываются на цилиндр из электрокартона одна поверх другой. Обмотка первичного (высокого) напряжения состоит из двух последовательно соединенных катушек и имеет два электростатических экрана, для защиты от перенапряжений. Выводы обмоток выполнены съемными проходными фарфоровыми изоляторами. Для удобного и быстрого монтажа на крышке бака трансформатора расположены скобы. На дне бака имеется 4 отверстия Ø15мм для крепления трансформатора на месте установки. Пробка для слива и взятия пробы масла, болт заземления находятся в низу бака. Заливка масла осуществляется через пробку расположенную на крышке бака возле выводов обмоток ВН, НН.

Чертеж, габаритные и установочные размеры трансформатора НОМИ-3

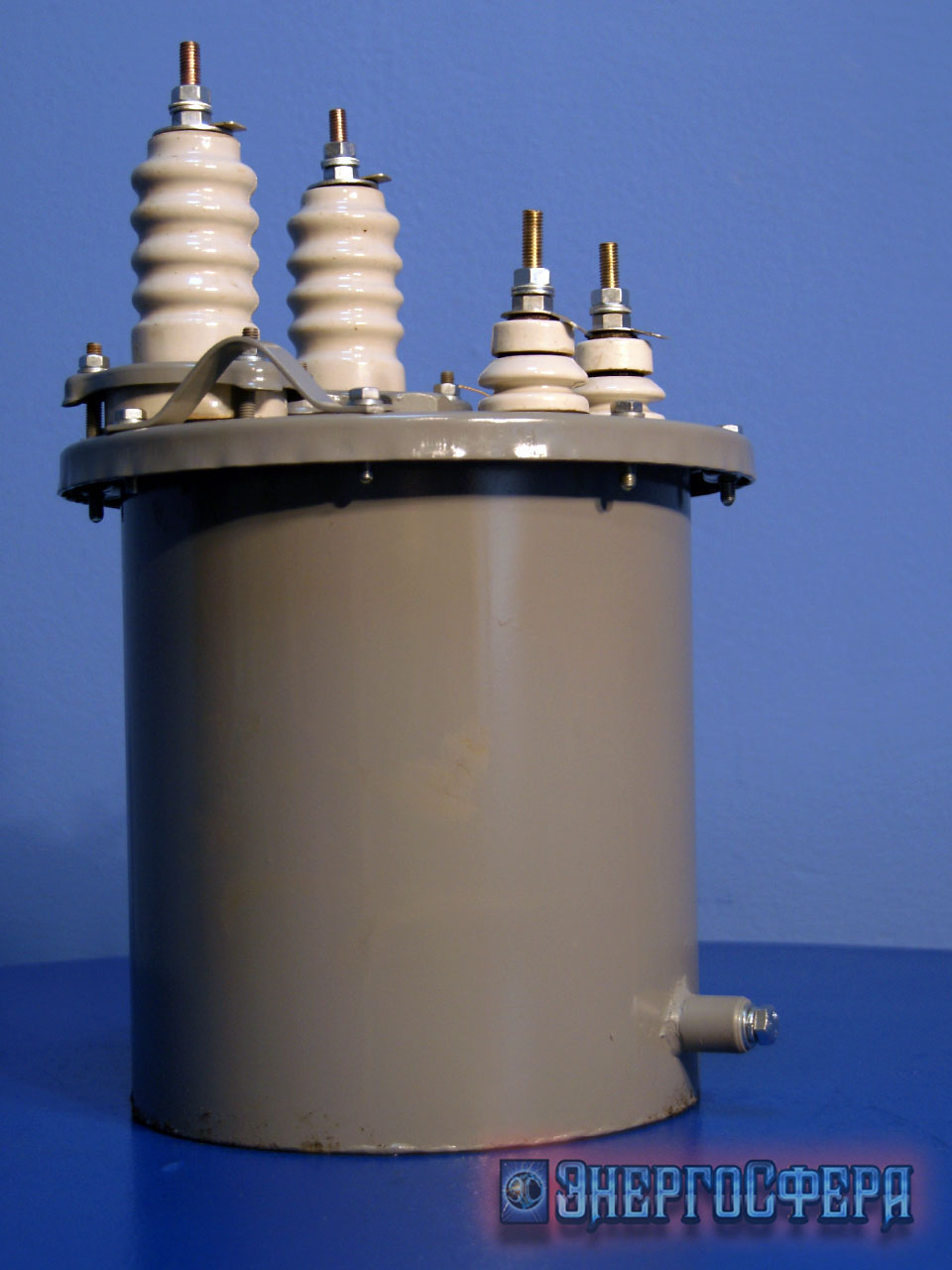

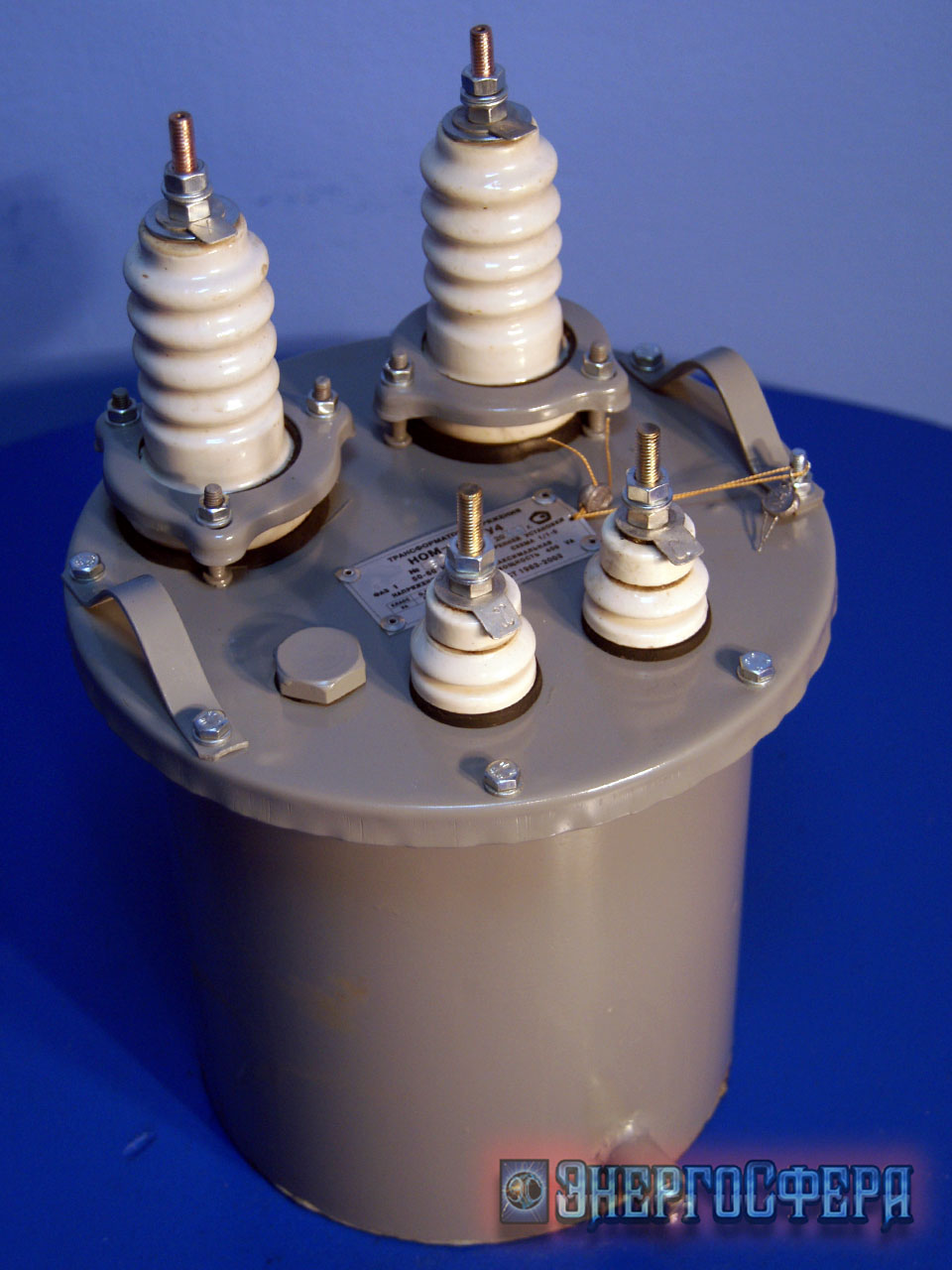

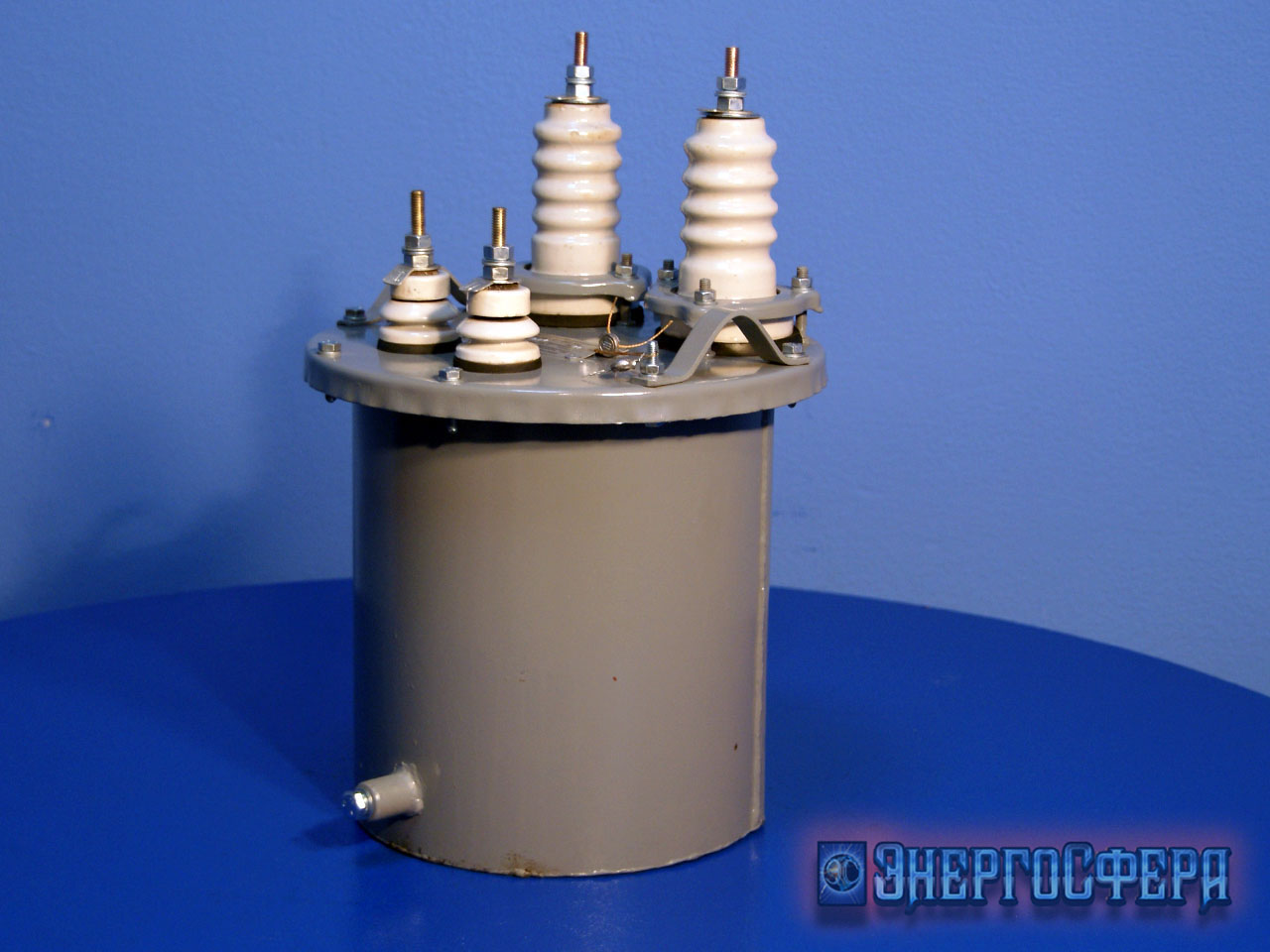

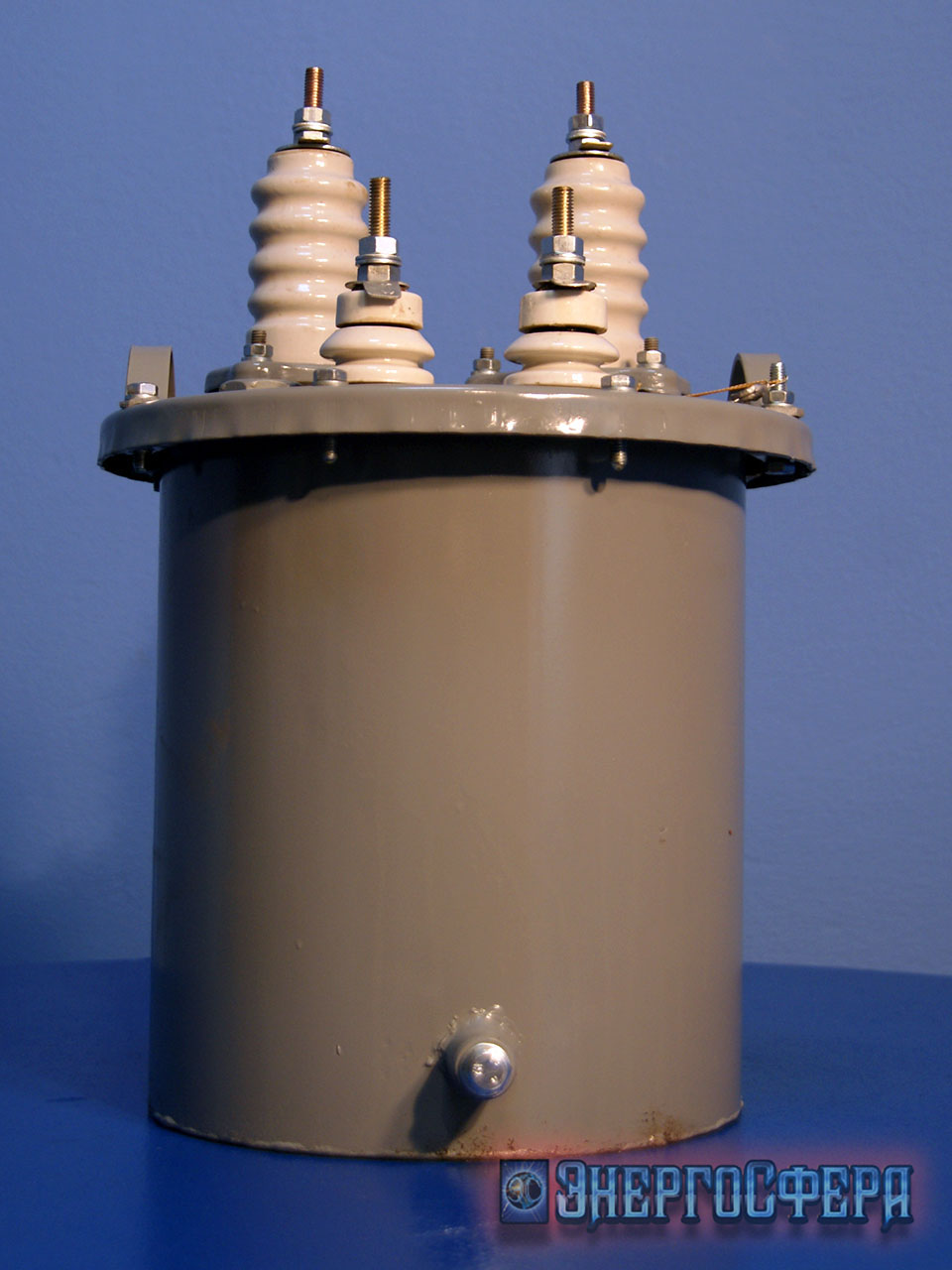

Фото трансформатора НОМИ-3:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/odnofaznye-maslyanye-izmeritelnye-transformatory-napryazheniya-3kv/transformator-nomi-3.html#sigProIdae1f86d15a

Заявки на Трансформатор НОМИ-3 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.

- - Работаем на экспорт - - Работаем на экспорт - -
