Трансформатор 3хЗНОЛ.06-6

Трансформатор 3хЗНОЛ.06-6 – трехфазный антирезонансный трансформатор напряжения, устойчив к явлению феррорезонанса и воздействию перемежающейся дуги при замыкании фазы сети на землю. Служит для включения в электрические цепи переменного тока промышленной частоты 50 Гц и используется для понижения высоких значений напряжения до значений пригодных для измерений. Трансформатор 3хЗНОЛ.06-6 устанавливается в комплектные распределительные устройства и закрытые распределительные устройства. Возможно использование данных трансформаторов на атомных станциях.

Трансформатор 3хЗНОЛ.06-6 изготавливается для установки в районах с умеренным климатом “У”, категория размещения 3 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Температура воздуха внутри КРУ от -45°C до +55°C;

- Неагрессивная и не взрывоопасная окружающая среда;

- Рабочее положение в пространстве – любое;

- Влажность воздуха - 98%.

Чертеж, габаритные и установочные размеры трансформатора 3хЗНОЛ.06-6

Основные технические характеристики трансформатора 3хЗНОЛ.06-6:

Параметр	Величина
Класс напряжения, кВ	6
Значение наибольшего рабочего напряжения, кВ	7,2
Значение номинального первичного напряжения, В	6000; 6300; 6600; 6900
Значение номинального вторичного напряжения, В	100
Классы точности	0,2; 0,5; 1; 3
Значение мощности трансформатора при работе в классе точности: - 0,2 - 0,5 - 1 - 3	90 150 225 600
Значение напряжения на выводах разомкнутого треугольника дополнительных вторичных обмоток: - при симметричном режиме работы сети не более, В - при замыкании одной из фаз на землю, В	3 от 90 до 110
Значение мощности нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмоток при напряжении 100В индуктивной нагрузке и коэффициенте мощности 0,8, ВА	400
Частота сети, Гц	50

Основные технические характеристики трансформаторов напряжения, применяемых в трехфазной антирезонансной группе типа 3хЗНОЛ.06-6:

Параметр	Величина
Значение номинального напряжения на выводах первичной обмотки, В	6000/√3; 6300/√3; 6600/√3; 6900/√3
Значение номинального напряжения на выводах основной вторичной обмотки, В	100/√3 или 110/√3
Класс точности	0,2; 0,5; 1; 3
Значение номинальной мощности основной вторичной обмотки, ВА (при активно-индуктивной нагрузке и коэффициенте мощности 0,8) при работе в классах точности: - 0,2 - 0,5 - 1 - 3	30 50 75 200
Значение предельной мощности вне класса точности, ВА	400
Значение предельно допустимого длительного первичного тока, А	0,11

Конструкция трансформатора 3хЗНОЛ.06-6. Трансформатор 3хЗНОЛ.06-6 состоит из трех однофазных трансформаторов напряжения типа ЗНОЛ.06-6 и трех резисторов типа С 5-35 В, 3 кОм, 100 Вт±5%, установленных на плите. Возможна установка других типов резисторов с аналогичными параметрами. Выводы первичных обмоток «X» заземлены через резисторы. Основные и дополнительные вторичные обмотки соединяются в необходимые схемы при монтаже трансформатора 3хЗНОЛ.06-6 в электроустановке.

Внимание! Перед включением необходимо выполнить заземление металлической плиты.

Видео трансформатора 3хЗНОЛ.06-10:

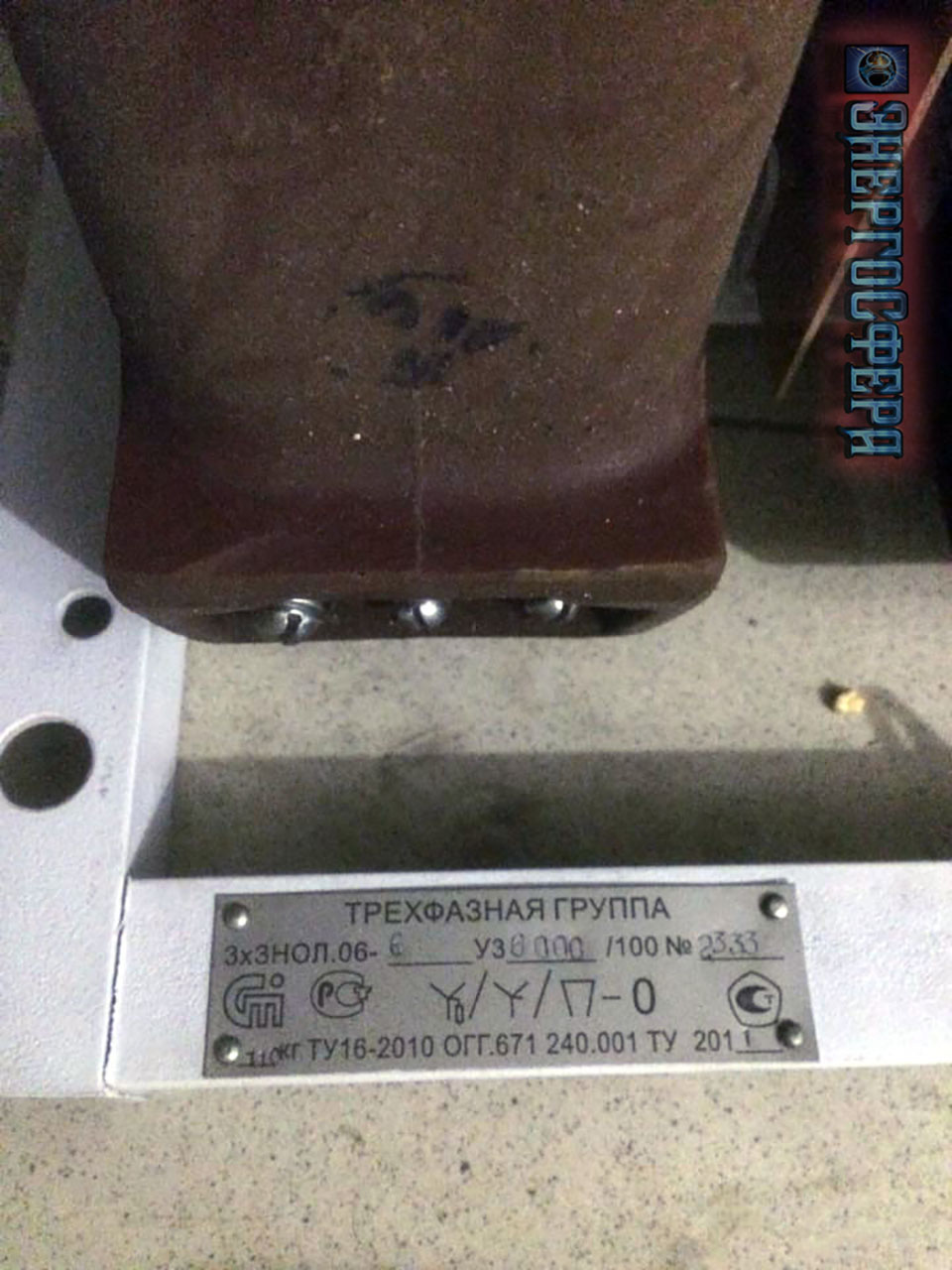

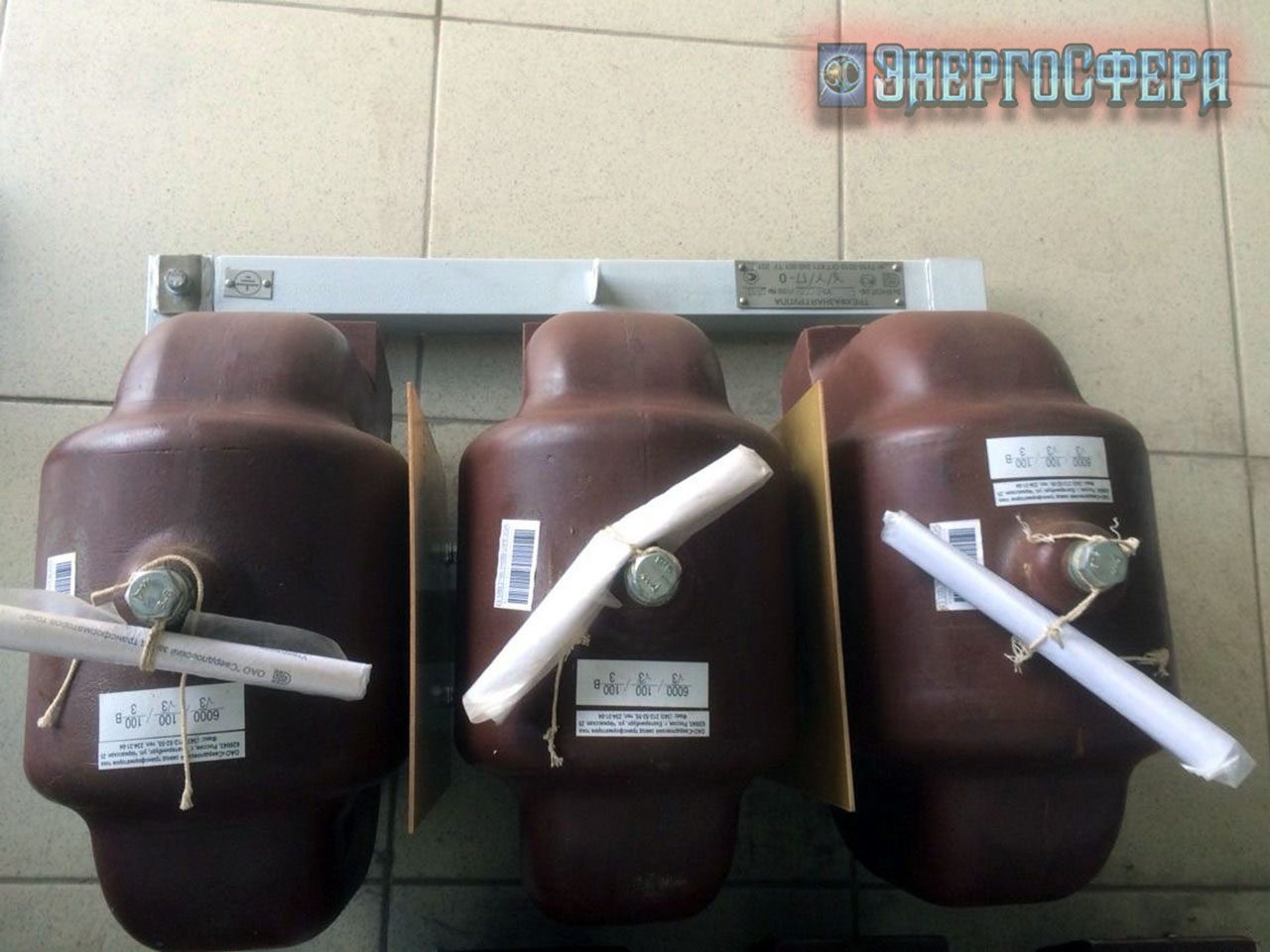

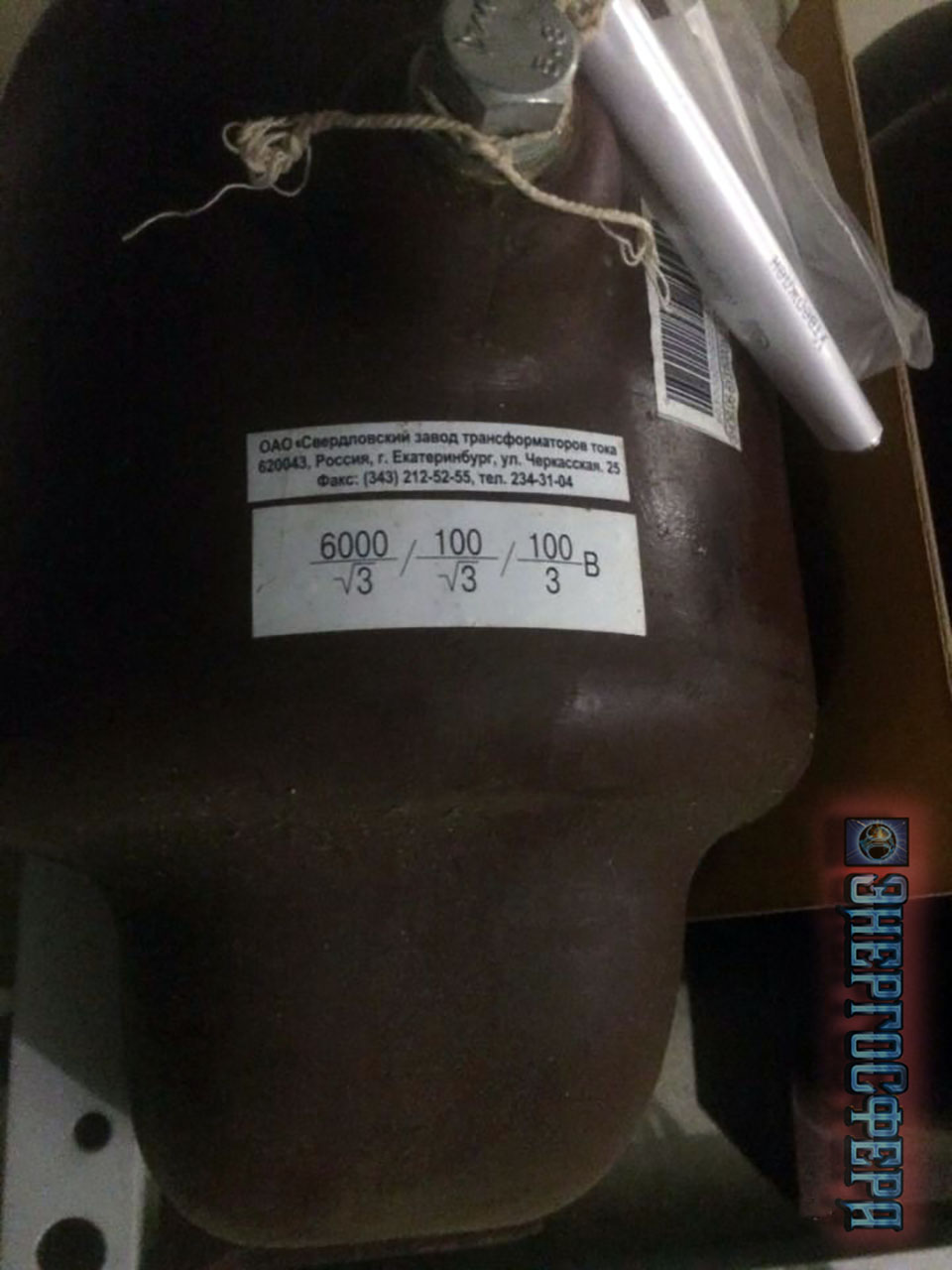

Фото трансформатора 3хЗНОЛ.06-6:
