Трансформатор НАЛИ-СЭЩ-6-1

Трансформатор НАЛИ-СЭЩ-6-1Трансформатор НАЛИ-СЭЩ-6-1 – трехфазный антирезонансный трансформатор напряжения, устойчив к явлению феррорезонанса и воздействию перемежающейся дуги при замыкании фазы сети на землю. Включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Трансформатор НАЛИ-СЭЩ-6-1 устанавливается в комплектные распределительные устройства  наружной и внутренней установки и закрытые распределительные устройства. Возможно использование данных трансформаторов на атомных станциях.

Трансформатор НАЛИ-СЭЩ-6-1 имеет климатическое исполнение “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора НАЛИ-СЭЩ-6-1
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -45°C до +50°C;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое;
- Влажность воздуха - 98%.

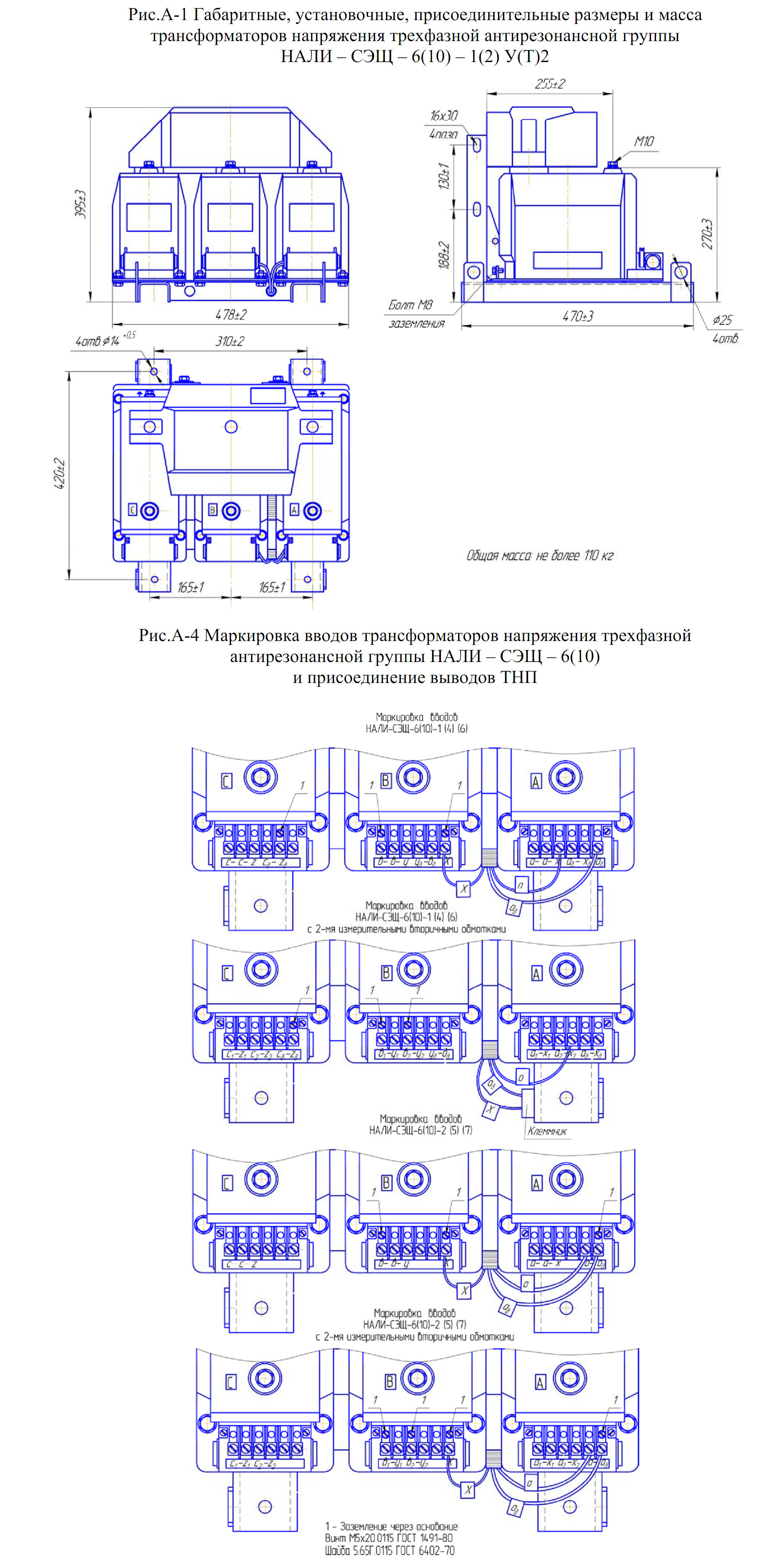

Чертеж, габаритные и установочные размеры трансформатора НАЛИ-СЭЩ-6-1

Основные технические характеристики трансформатора НАЛИ-СЭЩ-6-1:
Параметр Величина
Тип трансформаторов входящих в группу  3хНОЛ-СЭЩ-6-2+ ТНП-СЭЩ-3
Значение номинальной частоты переменного тока, Гц
50
 Класс напряжения, кВ 6
 Значение наибольшего рабочего напряжения, В  7200
Значение номинального линейного первичного напряжения, В 6000; 6300; 6600; 6900
 Значение номинального линейного вторичного напряжения, В 100
 Классы точности основной вторичной обмотки  0,2; 0,5; 1; 3
Классы точности дополнительной вторичной обмотки 3; 3P; 6P
 Значение номинальной трехфазной мощности основной вторичной обмотки при работе в классе точности (при измерении линейных напряжений и симметричной нагрузке):
0,2
0,5

1
3



5; 10; 15; 25; 30; 45; 50; 60; 75
5; 10; 15; 25; 30; 45; 50; 60; 75; 90;
100; 150; 200; 225
150; 225; 300; 450
450; 600; 900
Количество вторичных обмоток
- основных
- дополнительных
1 или 2
1 или 2
1
Значение предельной трехфазной мощности обмоток, ВА
- первичной
- вторичной основной
(с одной основной обмоткой)
(с двумя основными обмотками)
- вторичной дополнительной обмотки
- вторичной ТНП-СЭЩ

1000

900
450
100 или 200
100
Группа соединения обмоток
- ИТ с одной основной обмоткой
- ИТ с 2 основными обмотками
- трансформатора ТНП-СЭЩ

Yн/Yн/п-0
Yн/Yн/Yн/п-0-0
1/1-0

Основные технические характеристики трансформаторов ТНП-СЭЩ, применяемых в трехфазной антирезонансной группе типа НАЛИ-СЭЩ-6-1:
Параметр Величина
Тип трансформатора ТНП-СЭЩ ТНП-СЭЩ-3
Значение номинального напряжения на выводах первичной обмотки, В 3000/√3
Значение номинального напряжения на выводах вторичной обмотки, В -
Значение номинального напряжения на выводах вторичных обмоток, В
0-0д
адд

100/√3
-
Класс точности дополнительной вторичной обмотки адд
-
Значение номинальной мощности вторичных обмоток, ВА
0-0д при работе в классе точности 0,5
адд при работе в классе точности 3

30
-
Значение предельной мощности ТНП вне класса точности, ВА 400
Значение номинальной частоты переменного тока, Гц 50

Конструкция трансформатора  НАЛИ-СЭЩ-6-1. Трансформатор НАЛИ-СЭЩ-6-1 состоит из трех однофазных трехобмоточных трансформаторов напряжения НОЛ-СЭЩ-6-2 и одного трансформатора нулевой последовательности ТНП-СЭЩ-3. Трансформаторы НОЛ-СЭЩ-6-2 устанавливаются основаниями в ряд. Два вывода первичной обмотки трансформатора НОЛ-СЭЩ-6-2 расположены в верхней части литого блока трансформатора. Они двухполюсные, рассчитанные на полную изоляцию, и удалены от заземленных частей для уменьшения токов утечки по корпусу трансформатора. Трансформаторы типа НОЛ-СЭЩ-6-2 имеют болт заземления, расположенный на металлическом основании трансформатора и имеют возможность заземления вторичных обмоток непосредственно на основание трансформатора. Монтажная рама также имеет болт заземления. Выводы вторичных обмоток ТН расположены в нижней части трансформатора и имеют прозрачные пластмассовые защитные крышки, для пломбирования выводов вторичных обмоток от несанкционированного доступа. Трансформатор нулевой последовательности ТНП-СЭЩ-3 расположен на трех трансформаторах ТН в верхней части со стороны высоковольтных выводов первичной обмотки. Трансформатор ТНП является однофазным двухобмоточным заземляемым трансформатором напряжения. Обмотки трансформатора ТНП разделены на два стержня, трансформатор имеет три плоских вывода первичной обмотки, электрически соединенных между собой внутри ТНП. ТНП служит для защиты трехфазной группы ТН при феррорезонансе и перемежающихся замыканий на землю.

Внимание! Перед включением необходимо выполнить заземление металлической плиты.

Фото трансформатора НАЛИ-СЭЩ-6-1:
Заказывайте трансформатор НАЛИ-СЭЩ-6-1 в компании ЭнергоСферапозвонив по телефону:
