Трансформатор НТМК-6-48

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор НТМК-6-48Трансформатор НТМК-6-48 – трехфазный трехстержневой маслонаполненный измерительный трансформатор напряжения. Предназначен для понижения высокого первичного напряжения до значений пригодных для измерений. Трансформатор НТМК-6-48 используется для подключения счетчиков, фазометров, реле мощности и других приборов с обмотками тока и напряжения. Трансформаторы типа НТМК-6-48 (аналог трансформатора НТМК-6) устанавливают в шкафах комплектных распределительных устройств.

Трансформатор НТМК-6-48 имеет климатическое исполнение “У”, категории размещения 4 и его необходимо эксплуатировать при следующих условиях:
- необходимо эксплуатировать в закрытом помещении;
- установку производить на высоте 1000 и ниже м над уровнем моря;
- температура внутри ячейки от -45°С до +40°С;
- при эксплуатации вторичная обмотка должна быть обязательно заземлена.

Основные технические характеристики трансформатора НТМК-6-48:
Наименование параметра Величина
Значение номинального первичного напряжения, кВ 6
Значение наибольшего рабочего напряжения, кВ 7,2
Значение номинального напряжения на выводах вторичной обмотки, В 100
Значение номинальной мощности, ВА, при работе в классе точности:
0,5
1
3

80
150
320
Значение предельной мощности, ВА 640
Значение основной погрешности по напряжению, % 0,5
Значение основной погрешности по углу, % 10
Масса, кг 48
Схема и группа соединений обмоток Y/Y0-12
Охлаждение трансформатора Естественное масляное

Конструкция трансформатора НТМК-6-48. Трансформатор НTМК-6-48 (аналог трансформатора НТМК-6-71) имеет сварной бак. Для удобного и быстрого монтажа на крышке бака трансформатора привариваются стальные ручки. Слив и взятие пробы масла осуществляется через пробку, расположенную в нижней части бака.Чертеж трансформатора НТМК-6-48 Болт заземления находятся в низу бака. Заливка масла осуществляется через пробку расположенную на крышке бака возле выводов обмоток ВН, НН. Активная часть включает в себя магнитопровод, обмотки и вывода ВН, НН. Магнитопровод трансформатора изготавливается трехстержневым из холоднокатаной высококачественной электротехнической стали. Обмотки трансформатора изготавливают из медных проводов. Трансформатор НТМК-6-48 имеет компенсационную обмотку, предназначенную для коррекции угловой погрешности. Компенсационные обмотки трансформатора имеют примерно в 259 раз меньше витков чем обмотка ВН. Выводы обмоток выполнены съемными проходными фарфоровыми изоляторами. Обмотки закрепляются на стержнях магнитопровода, после выполняются все необходимые электротехнические соединения и производится сушка под вакуумом. После проверки всех электротехнических параметров трансформатора активная часть помещается в бак. Сверху крепится крышка и после этого трансформатор наполняют маслом.

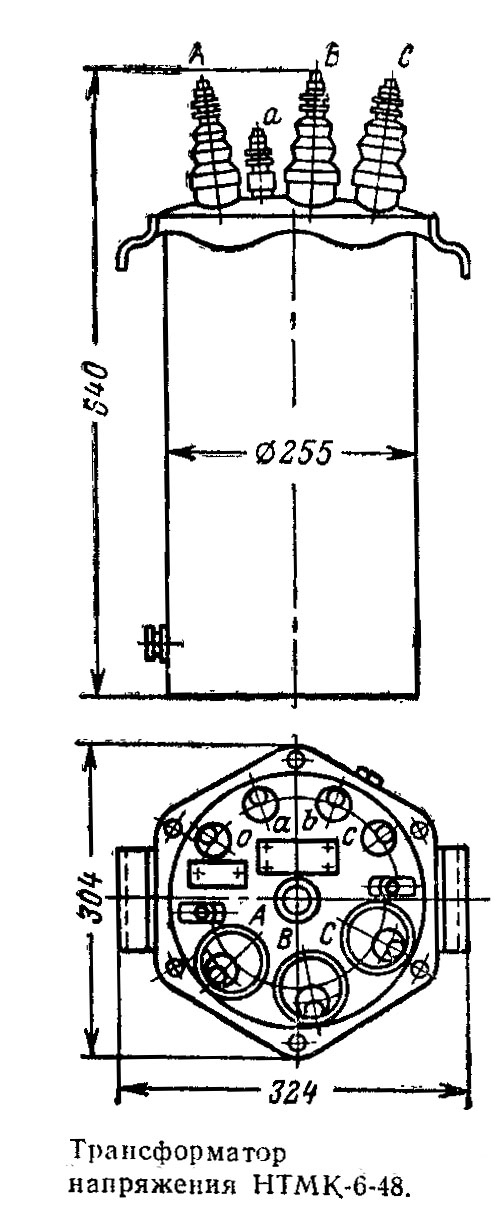

Чертеж, габаритные и установочные размеры трансформатора НТМК-6-48

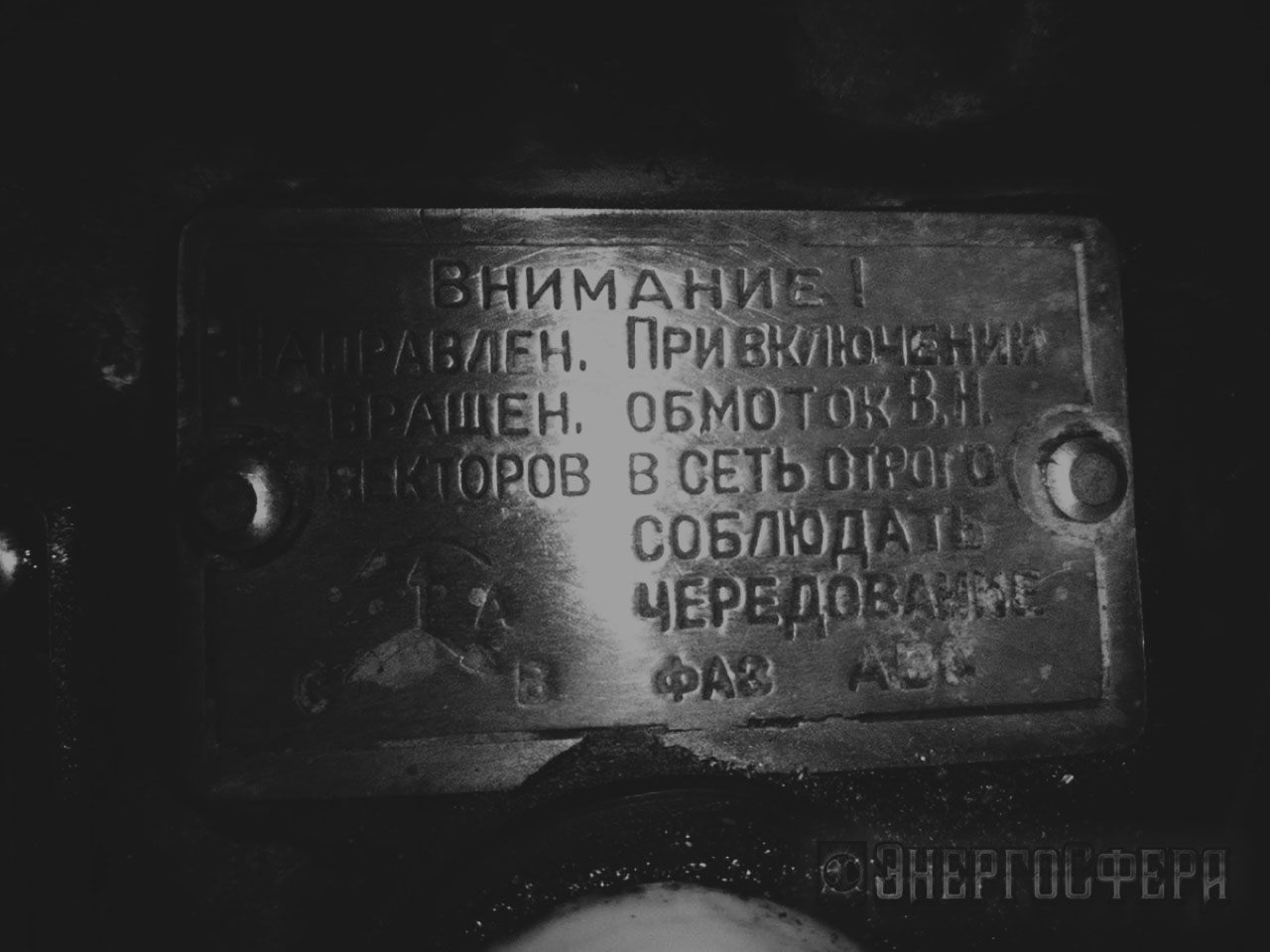

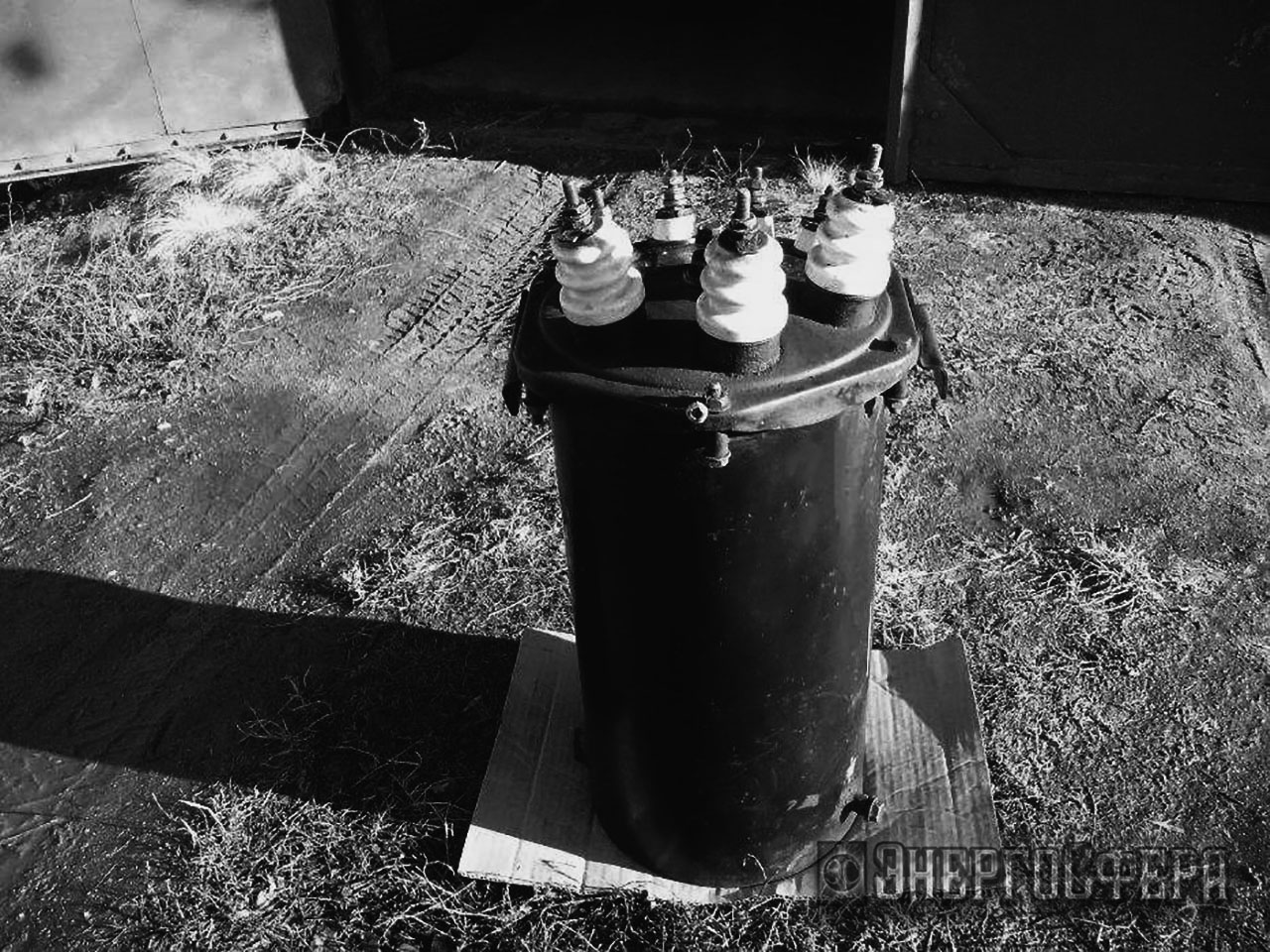

Фото трансформатора НТМК-6-48:
Заказывайте трансформатор НТМК-6-48 в компании “ЭнергоСфера” позвонив по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
