Трансформатор НТМИ-1-10

Трансформатор НТМИ-1-10 – трехфазный маслонаполненный измерительный трансформатор напряжения. Предназначен для понижения высокого первичного напряжения до значений пригодных для измерений, вырабатывает сигнал измерительной информации для приборов измерения электрической энергии, и служит для питания реле защиты, сигнализации и автоматики. Сеть должна быть с изолированной нейтралью. Трансформатор НТМИ-1-10 (аналог трансформатора НТМИ-10-66) устанавливают в шкафах комплектных распределительных устройств.

Трансформатор НТМИ-1-10 имеет климатическое исполнение “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- необходимо эксплуатировать в закрытом помещении;
- установку производить на высоте 1000 и ниже м над уровнем моря;
- температура внутри ячейки от -45°С до +40°С;
- при эксплуатации вторичная обмотка должна быть обязательно заземлена.

Основные технические характеристики трансформатора НТМИ-1-10:

Наименование параметра	Величина
Значение номинального первичного напряжения, кВ	10
Значение наибольшего рабочего напряжения, кВ	12
Значение номинального напряжения на выводах основной вторичной обмотки, В	100
Значение номинального напряжения на выводах дополнительной вторичной обмотки, В	100
Значение номинальной мощности, ВА, при работе в классе точности: - 0,5 - 1 - 3	100 200 500
Значение номинальной мощности дополнительной вторичной обмотки, ВА (при напряжении 100В)	100
Значение предельной мощности, ВА	1000
Значение основной погрешности по напряжению, %	0,5
Значение основной погрешности по углу, %	10
Масса, кг	75
Схема и группа соединений обмоток	Y/Yn-0
Значение продолжительности работы при замыкании одной из фаз питающей сети на землю, ч	8
Охлаждение трансформатора	Естественное масляное

Конструкция. Трехфазный трансформатор НТМИ-1-10 изготавливают из группы однофазных трансформаторов, что повышает его ремонтопригодность. Трансформатор НTМИ-1-10 имеет сварной бак. Для удобного и быстрого монтажа на крышке бака трансформатора привариваются скобы. Слив и взятие пробы масла осуществляется через пробку, расположенную в нижней части бака. Болт заземления находятся в низу бака. Заливка масла осуществляется через пробку расположенную на крышке бака возле выводов обмоток ВН, НН. Активная часть включает в себя магнитопровод, обмотки и вывода ВН, НН. Магнитопровод трансформатора изготавливается из холоднокатаной высококачественной электротехнической стали. Обмотки трансформатора изготавливают из медных проводов. Выводы обмоток выполнены съемными проходными фарфоровыми изоляторами. Обмотки закрепляются на стержнях магнитопровода, после выполняются все необходимые электротехнические соединения и производится сушка под вакуумом. После проверки всех электротехнических параметров трансформатора активная часть помещается в бак. Сверху крепится крышка и после этого трансформатор наполняют маслом.

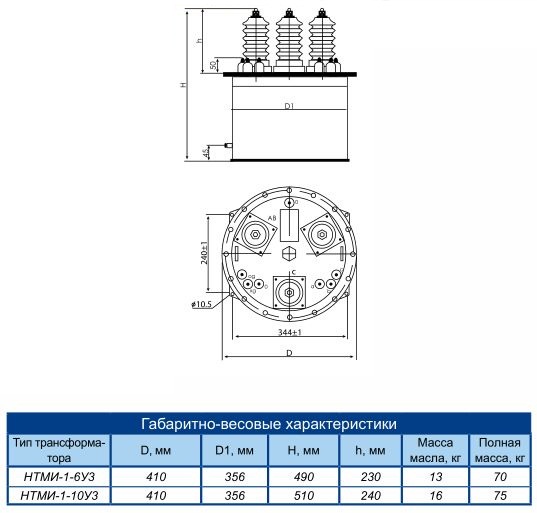

Чертеж, габаритные и установочные размеры трансформатора НТМИ-1-10

Видео трансформатора НТМИ-1-10:

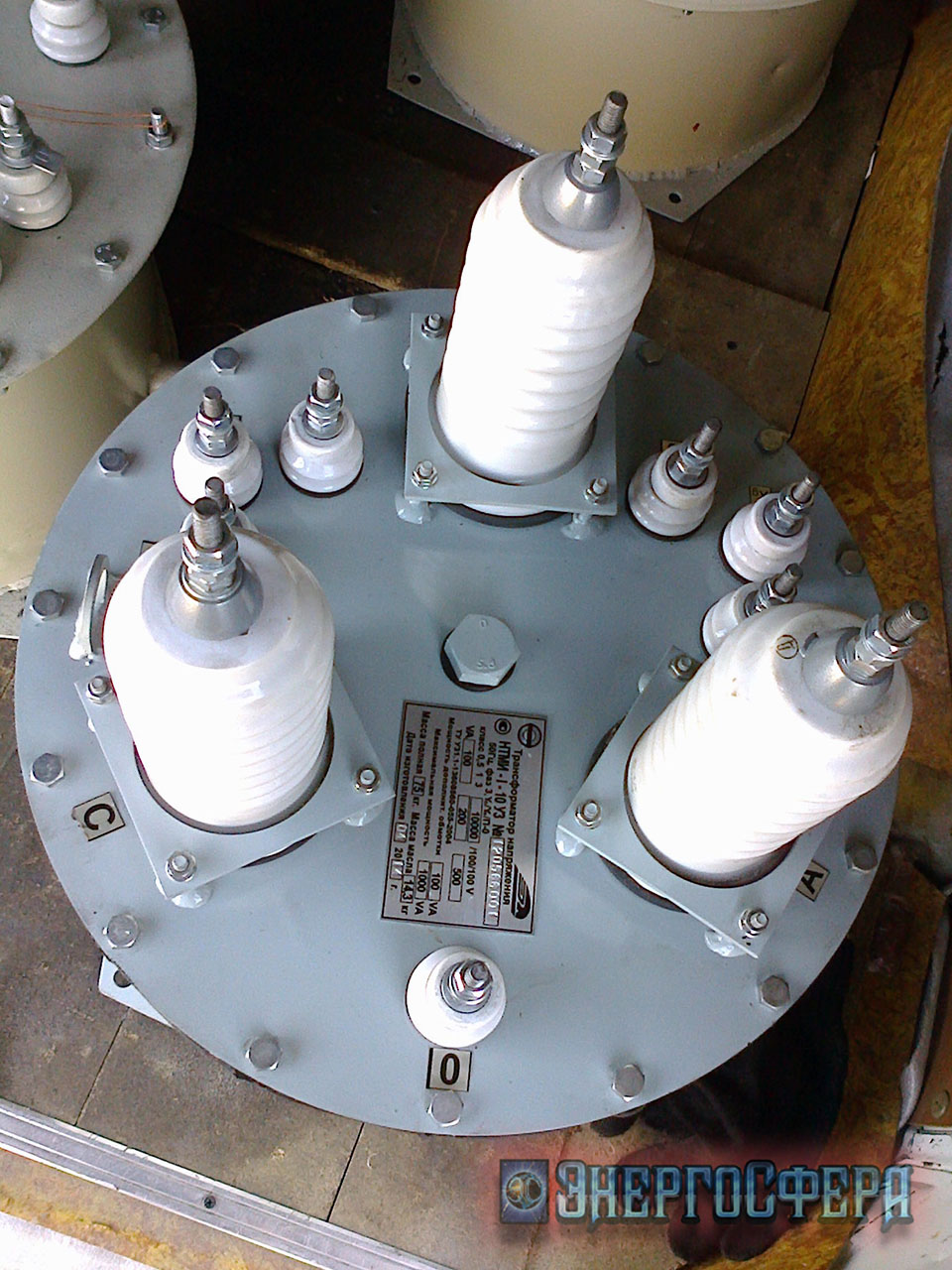

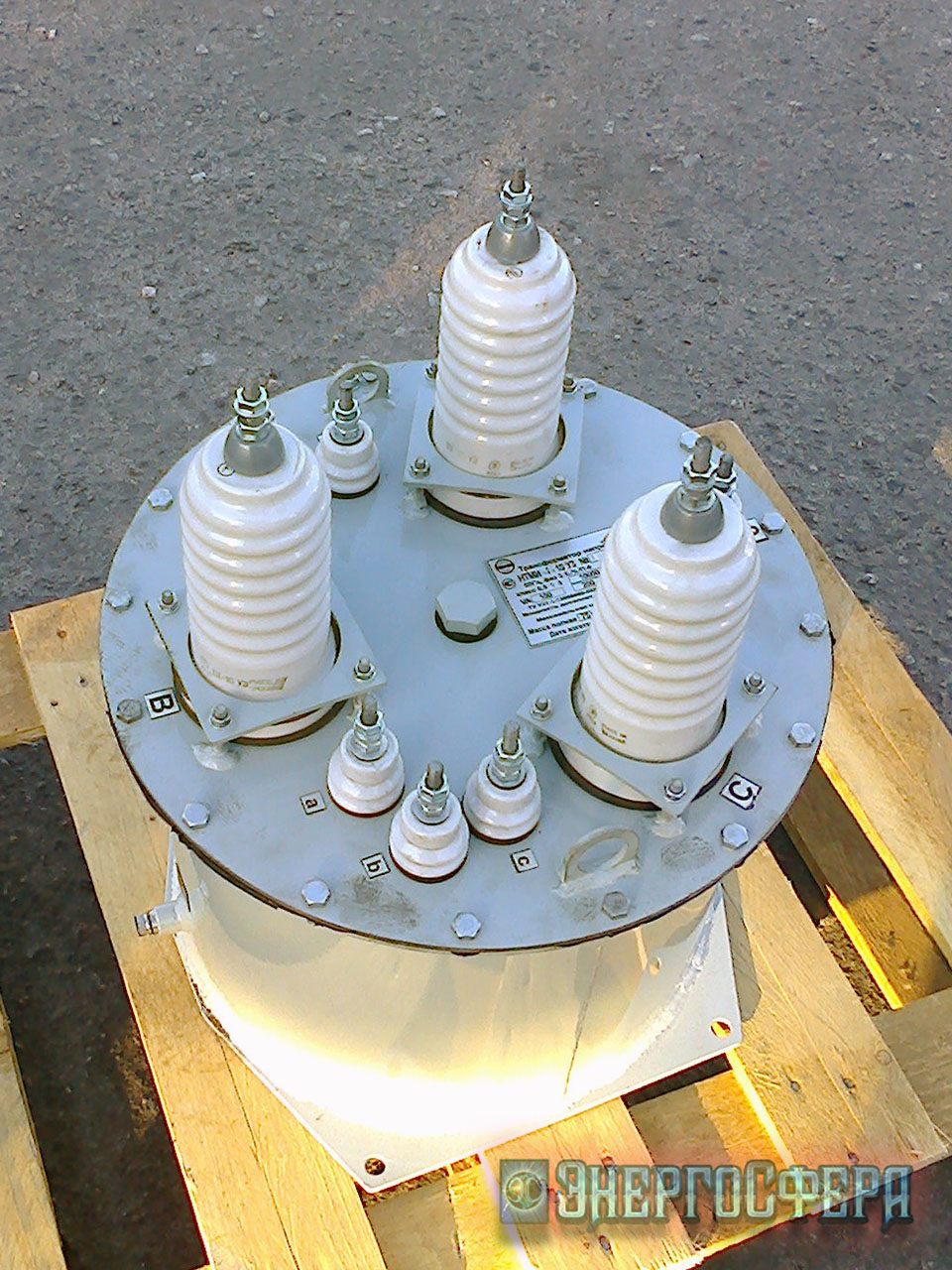

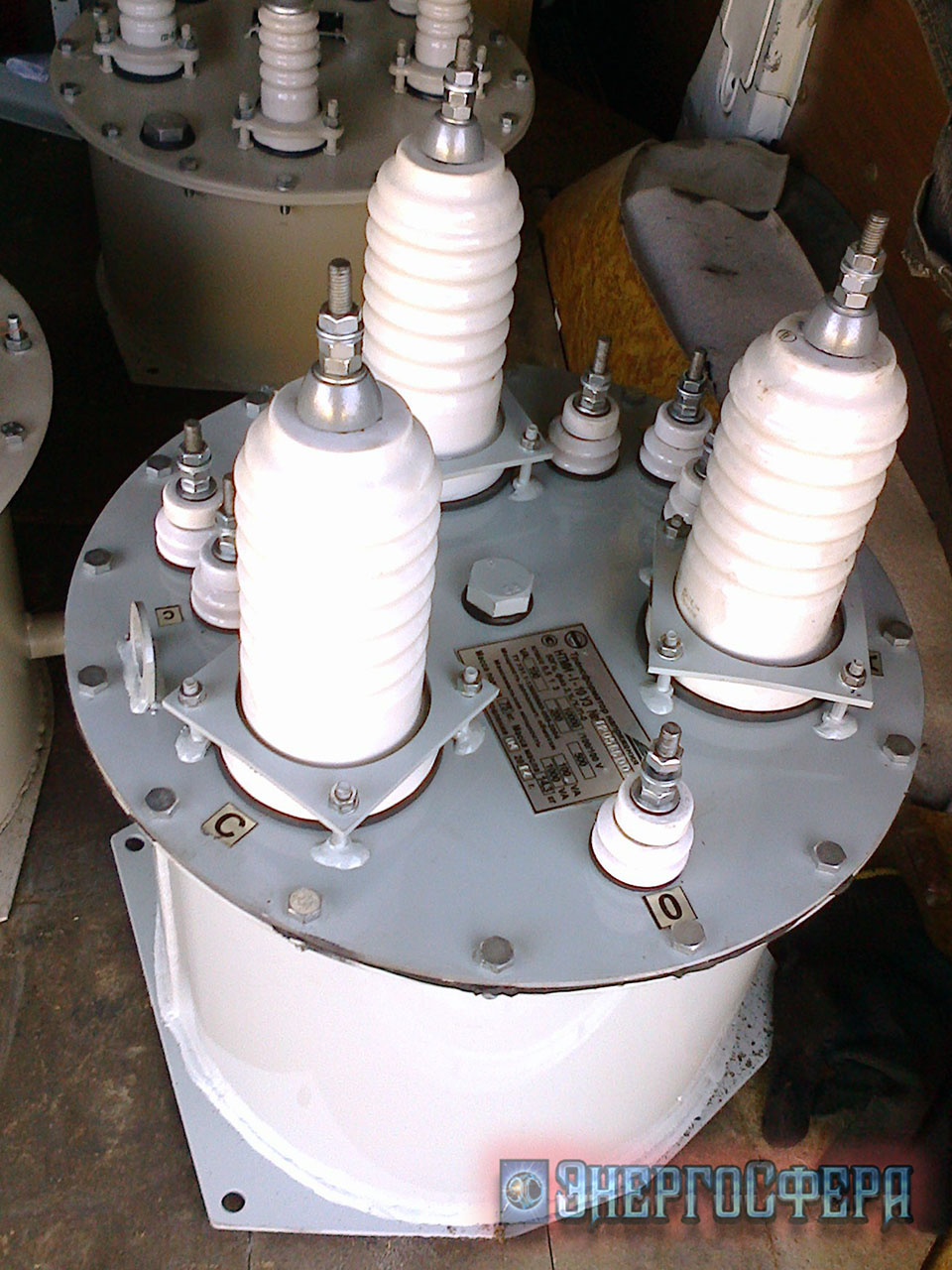

Фото трансформатора НТМИ-1-10:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/trekhfaznye-maslyanye-izmeritelnye-transformatory-napryazheniya-10kv/transformator-ntmi-1-10.html#sigProId0dfb1616eb

Заявки на Трансформатор НТМИ-1-10 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.

- - Работаем на экспорт - - Работаем на экспорт - -
