Трансформатор НАМИ-6

Трансформатор НАМИ-6Трансформатор НАМИ-6 является трехфазным антирезонансным масляным трансформатором напряжения. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях с изолированной нейтралью частоты 50 (60) Гц. Предназначен для установки в комплектных распределительных устройствах.

Трансформатор НАМИ-6 имеет климатическое исполнение "У", "УХЛ" или "Т" категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -60°C до +40°C - для исполнения "УХЛ", -45°C до +40°C - исполнение "У" и -10°C до +45°C - исполнение "Т";
- Неагрессивная и не взрывоопасная окружающая среда.

Трансформатор НАМИ-6 состоит из трехфазного трехстержневого трансформатора прямой (обратной) последовательности и однофазного двухстержневого трансформатора нулевой последовательности.

Конструкция: Трансформатор НАМИ-6 имеет сварной бак.Чертеж трансформатора НАМИ-6 Удобство монтажа обеспечивается благодаря скобам, расположенным на крышке бака трансформатора. В низу бака расположены пробка для взятия пробы и слива масла, а также болт заземления. Пробка для заливки масла находится на крышке бака возле выводов обмоток ВН, НН. Активная часть состоит из магнитопровода изготавливаемого из высококачественной холоднокатаной электротехнической стали, обмоток и выводов ВН, НН. Обмотки трансформатора изготавливают из медных проводов. Выводы обмоток – съемные проходные фарфоровые изоляторы. Обмотки закрепляются на соответствующих стержнях магнитопровода, после выполняются электротехнические соединения и сушка под вакуумом. Проверяются все электротехнические параметры трансформатора, и только после этого активная часть помещается в бак. Сверху крепится крышка и после этого трансформатор наполняют маслом.
Чертеж, габаритные и установочные размеры трансформатора НАМИ-6

Трансформатор НАМИ-6 обладает следующими техническими характеристиками:
Наименование параметра Значение
Класс точности
0,2
0,5
Значение номинального напряжения первичной обмотки, кВ 6
Значение наибольшего рабочего напряжения, кВ 7,2
Значение номинального напряжения основной вторичной обмотки, кВ
0,1
Значение номинального напряжения дополнительной вторичной обмотки, В 100/√3
3
Значение номинальной мощности обмоток, ВА:
 - основной вторичной
 - дополнительной вторичной

75
30
Значение предельной мощности вне класса точности, ВА:
 - трансформатора
 - основных вторичных обмоток
 - дополнительных вторичных обмоток

1000
150
100
Значение частоты переменного тока, Гц
50
Схема и группа соединений обмоток
Ун/Ун/П-0
Масса, кг
110 или 112

Видео трансформатора НАМИ-6:

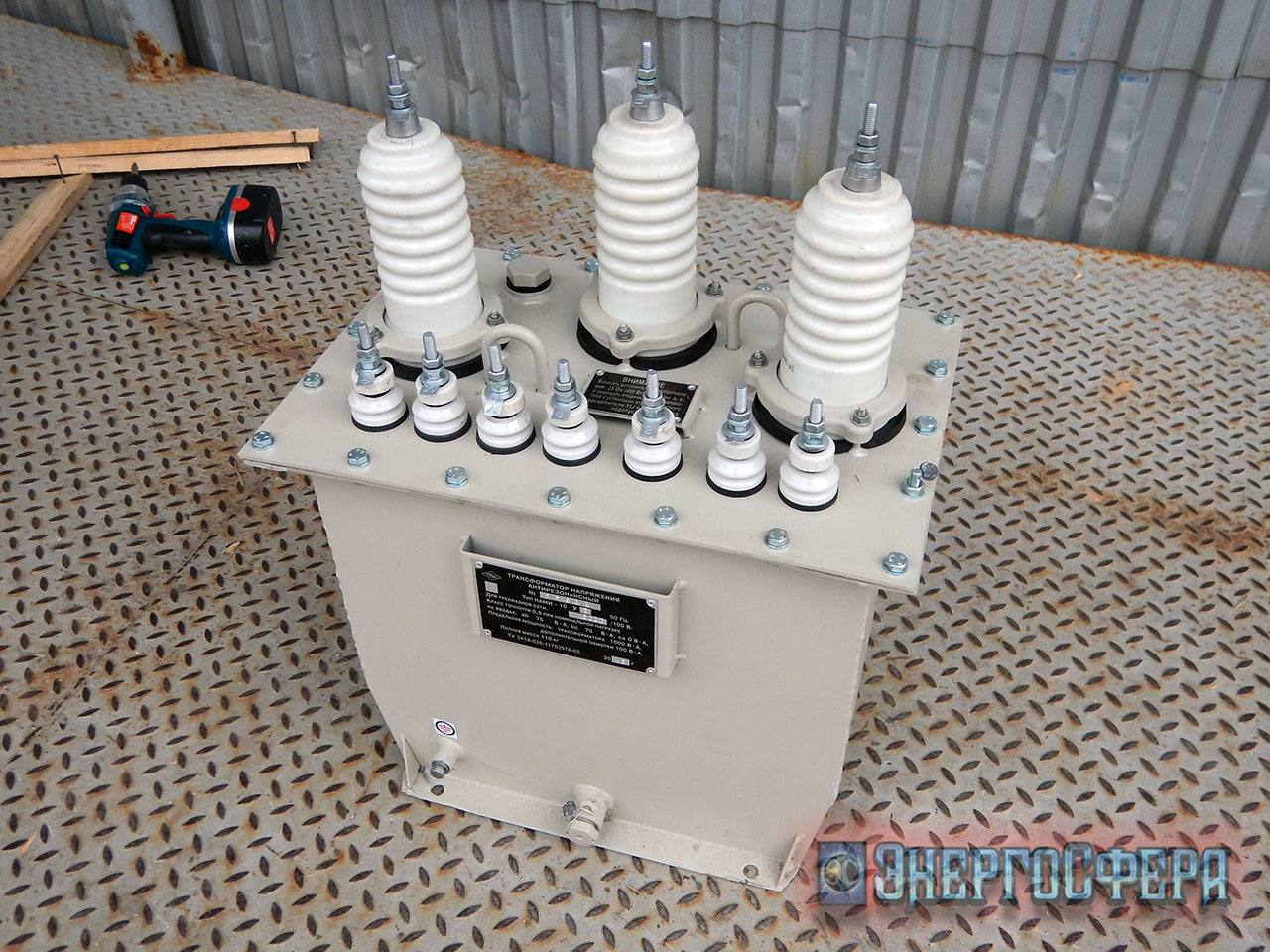

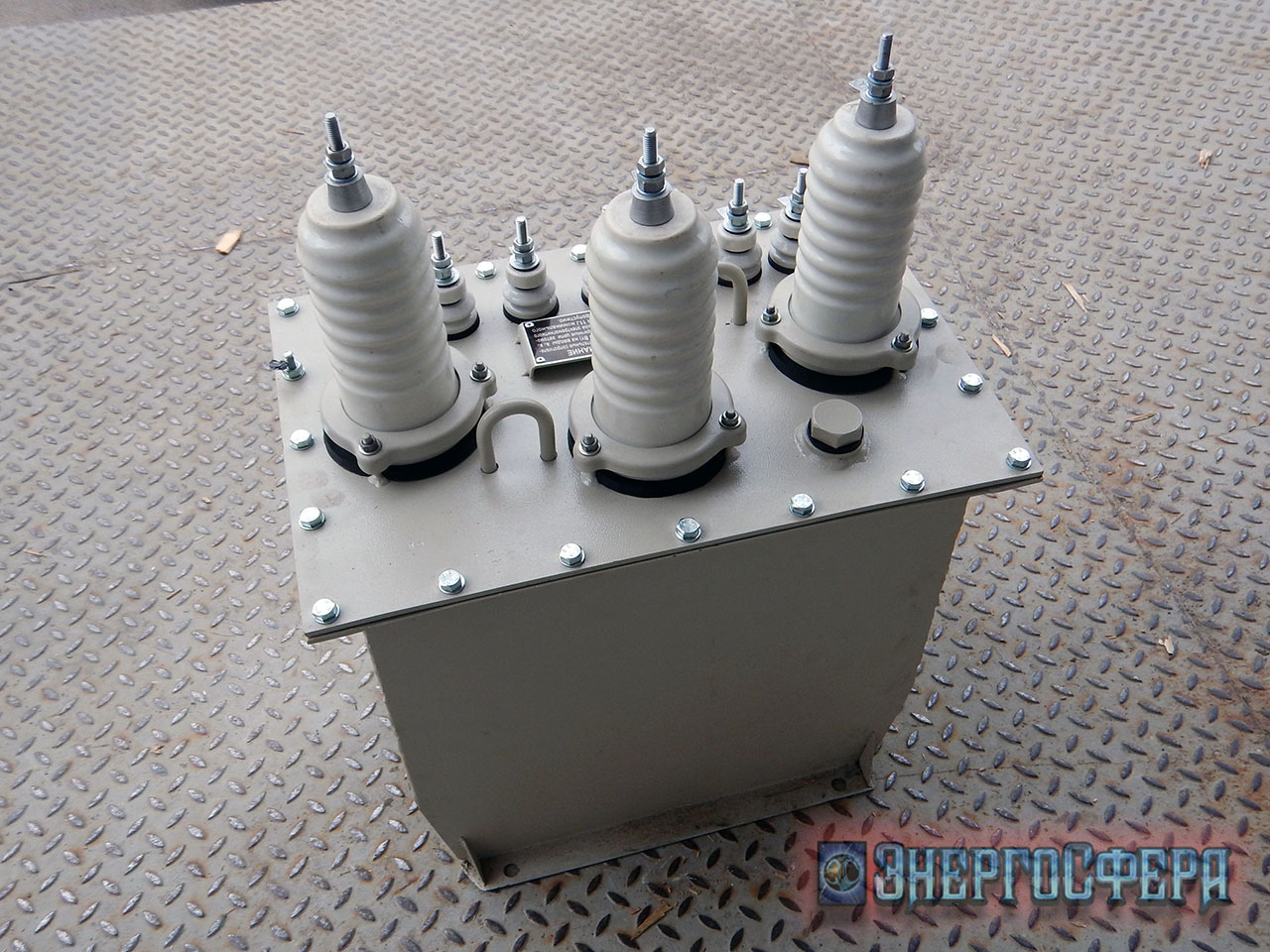

Фото трансформатора НАМИ-6:
Заказывайте трансформатор НАМИ-6 в компании “ЭнергоСфера” по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73
