Трансформатор НТМ-6

Товары

Трансформатор НТМ-6

Трансформатор НТМ-6 – трехфазный масляный измерительный трансформатор напряжения. Предназначен для понижения высокого первичного напряжения до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики в сетях с изолированной нейтралью. Трансформатор НТМ-6 (аналог трансформатора НТМИ-6-66) устанавливается в шкафах комплектных распределительных устройств.

Трансформатор НТМ-6 имеет климатическое исполнение “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- трансформаторы данного типа должны работать в закрытом помещении;
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- температура воздуха внутри КРУ от -45°С до +40°С;
- при эксплуатации вторичная обмотка должна быть обязательно заземлена.

Конструкция:
Трехфазный трансформатор НТМ-6 изготавливают из группы однофазных трансформаторов, что повышает его ремонтопригодность. Трансформатор НTМ-6 имеет сварной бак. Для удобного и быстрого монтажа на крышке бака трансформатора расположены скобы. Пробка для слива и взятия пробы масла, болт заземления находятся в низу бака. Заливка масла осуществляется через пробку расположенную на крышке бака возле выводов обмоток ВН, НН. Активная часть включает в себя магнитопровод, обмотки и вывода ВН, НН. Магнитопровод изготавливается из холоднокатаной электротехнической стали. Обмотки трансформатора изготавливают из медных проводов. Выводы обмоток выполнены съемными проходными фарфоровыми изоляторами. Обмотки устанавливаются на стержнях магнитопровода, после выполняются электротехнические соединения и сушка под вакуумом. Проверяются все электротехнические параметры трансформатора, и только после этого активная часть помещается в бак. Сверху крепится крышка и после этого трансформатор наполняют маслом.

Чертеж, габаритные и установочные размеры трансформатора НТМ-6

Основные технические характеристики трансформатора НТМ-6:

Наименование параметра	Величина
Значение номинального первичного напряжения, кВ	6
Значение наибольшего рабочего напряжения, кВ	7,2
Значение номинального напряжения на выводах основной вторичной обмотки, В	100
Значение номинального напряжения на выводах дополнительной вторичной обмотки, В	100/3
Значение номинальной мощности, ВА, при работе в классе точности: - 0,5 - 1 - 3	75 150 300
Значение предельной мощности, ВА	630
Значение основной погрешности по напряжению, %	0,5
Значение основной погрешности по углу, %	10
Масса, кг	70
Схема и группа соединений обмоток	Y/Yn-0
Охлаждение трансформатора	Естественное масляное

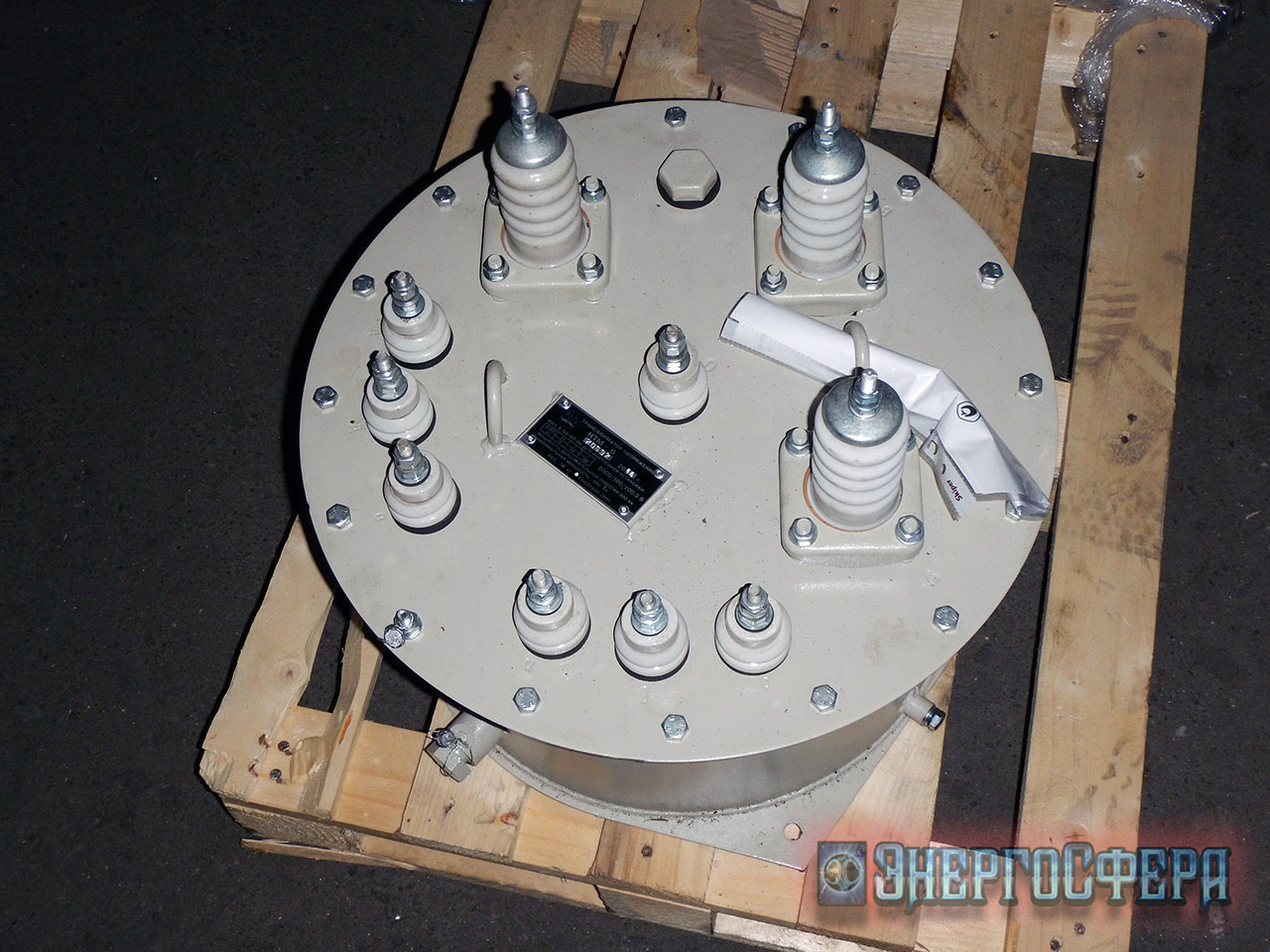

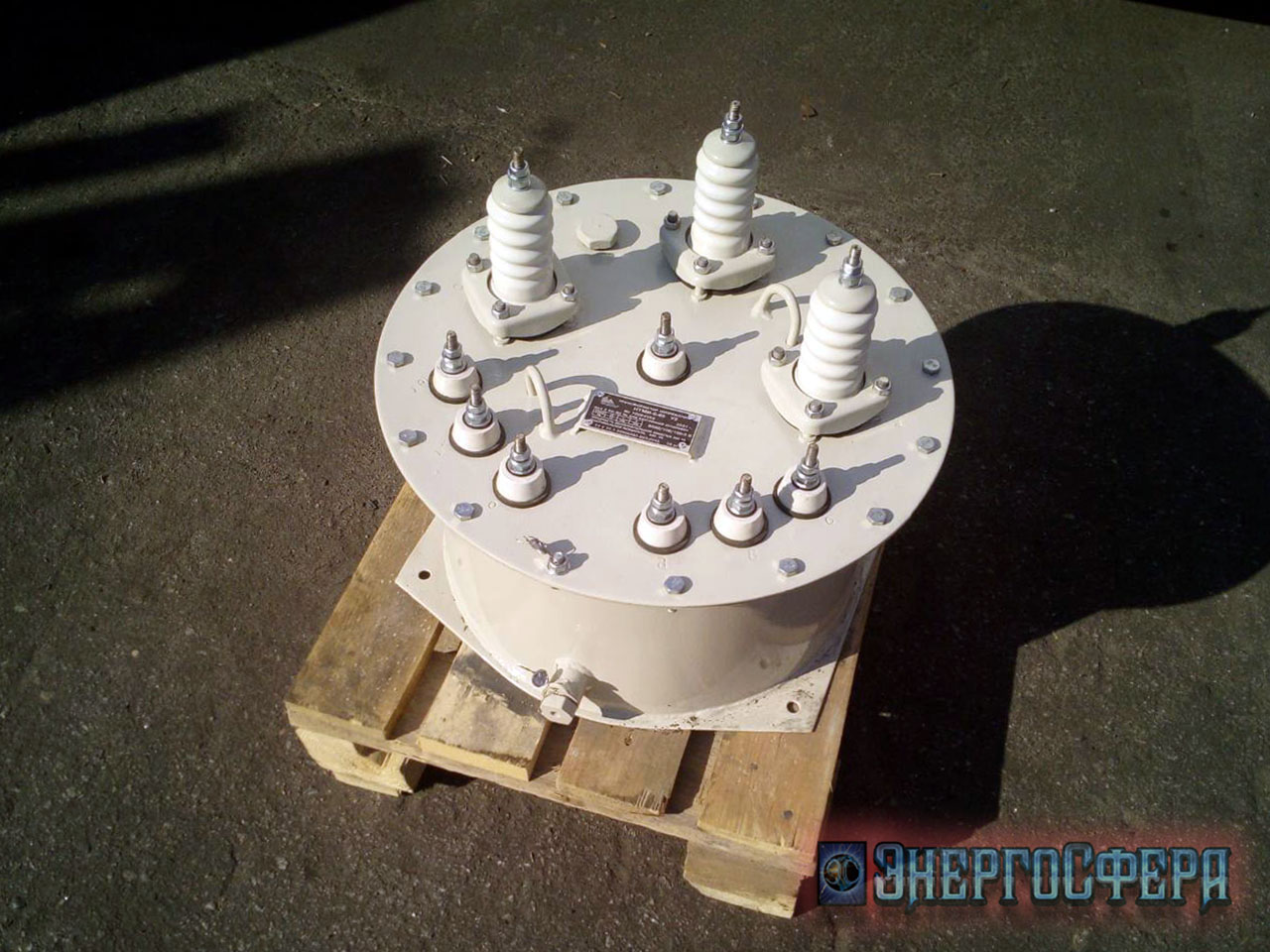

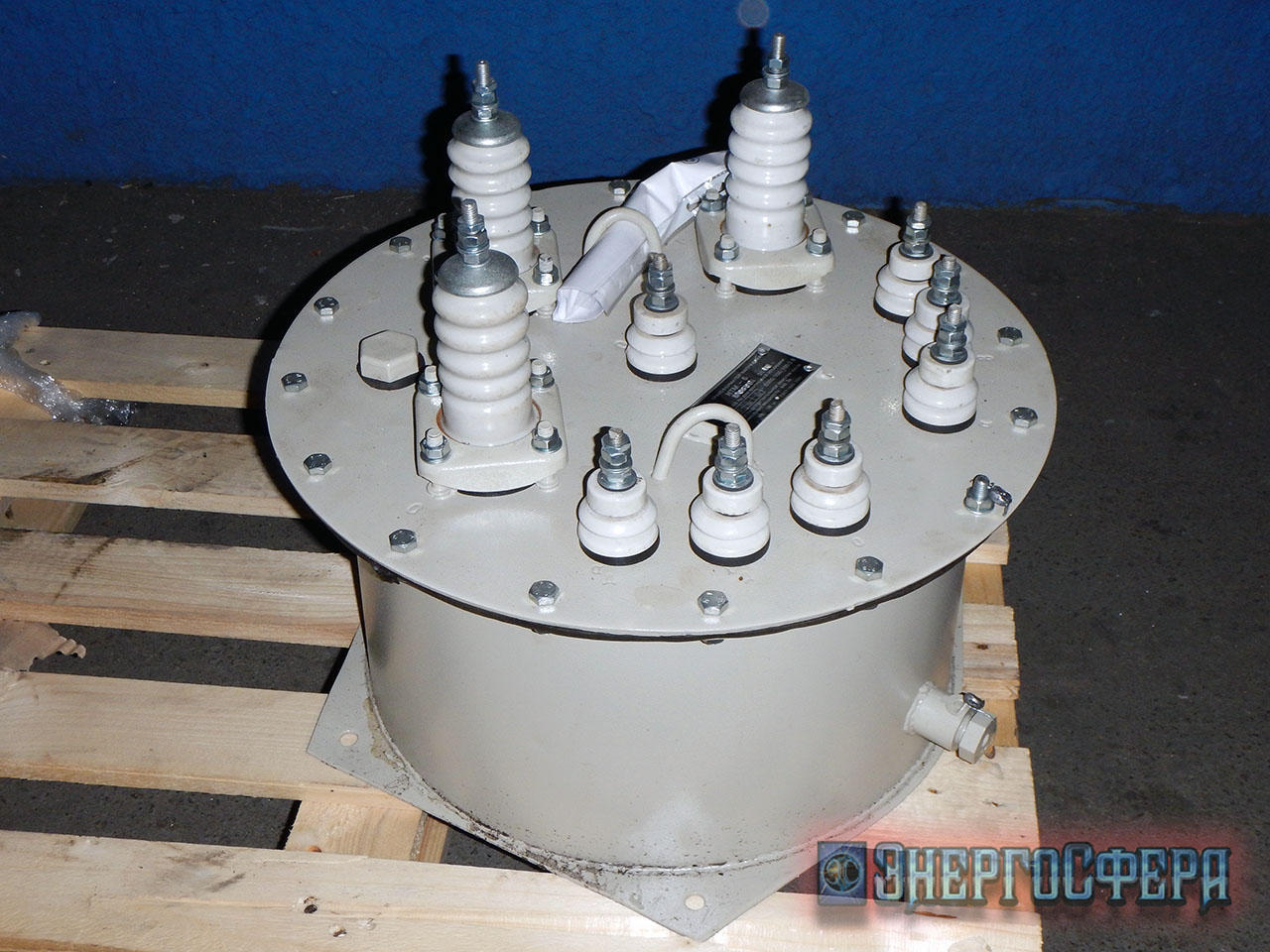

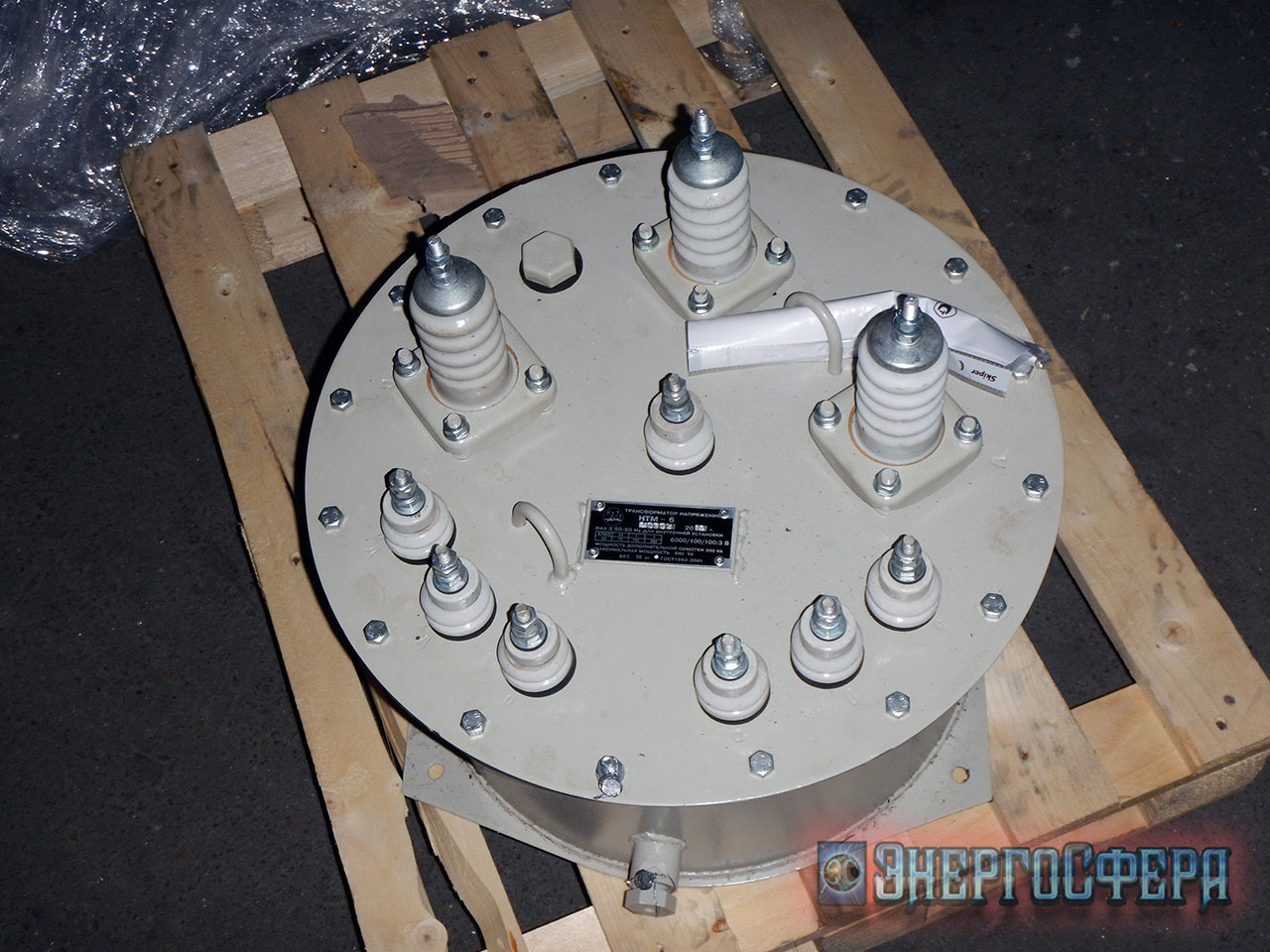

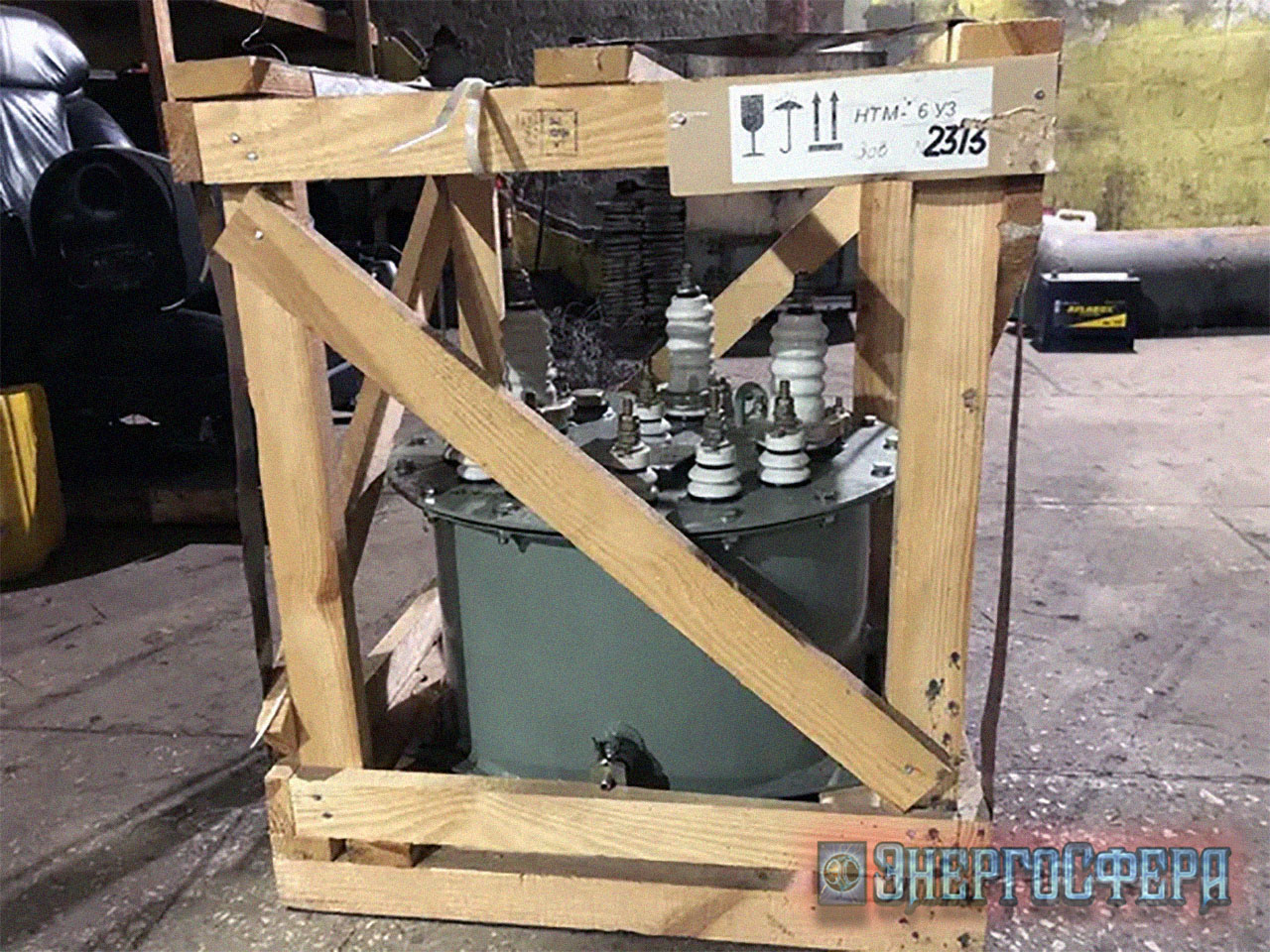

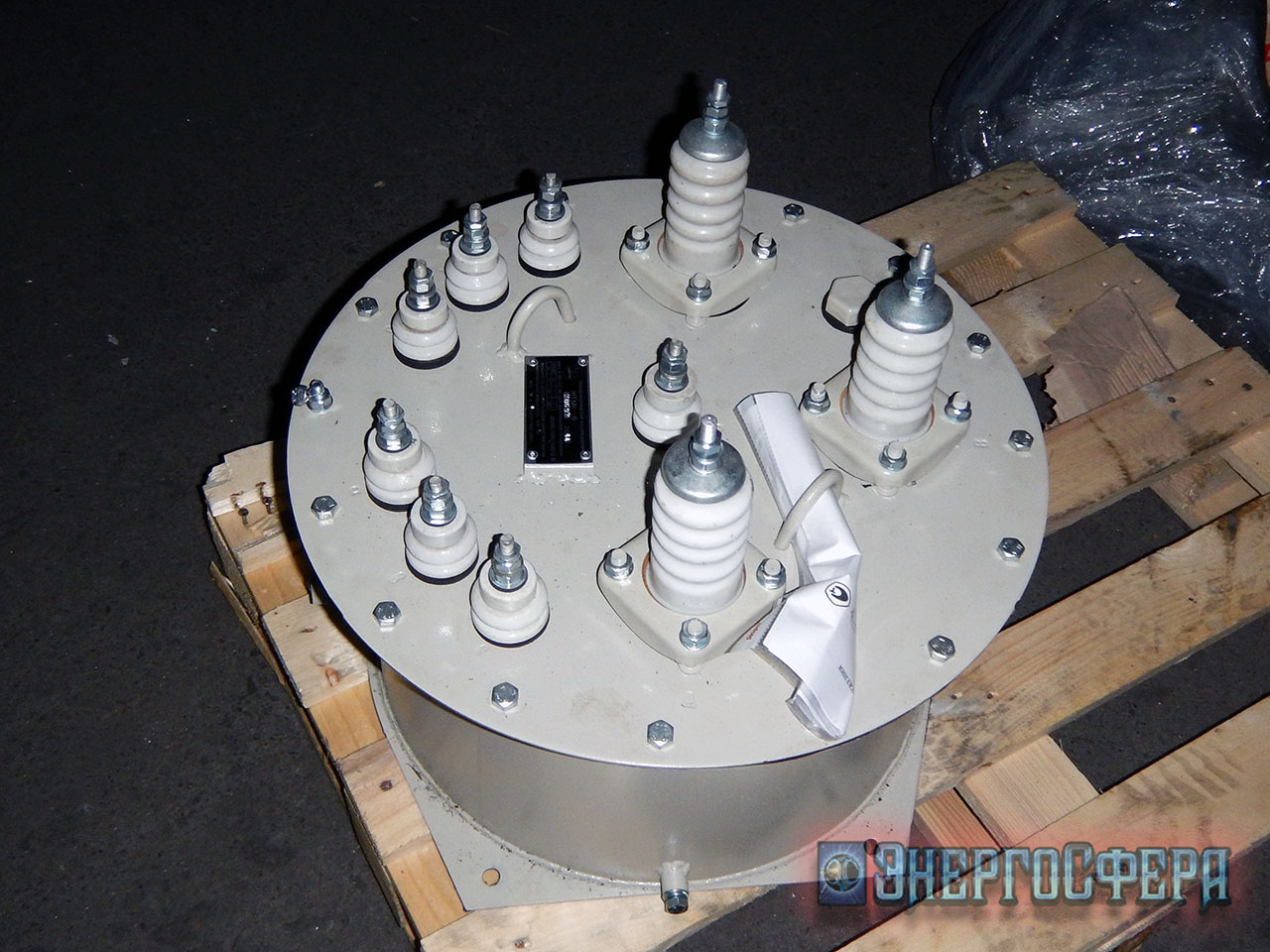

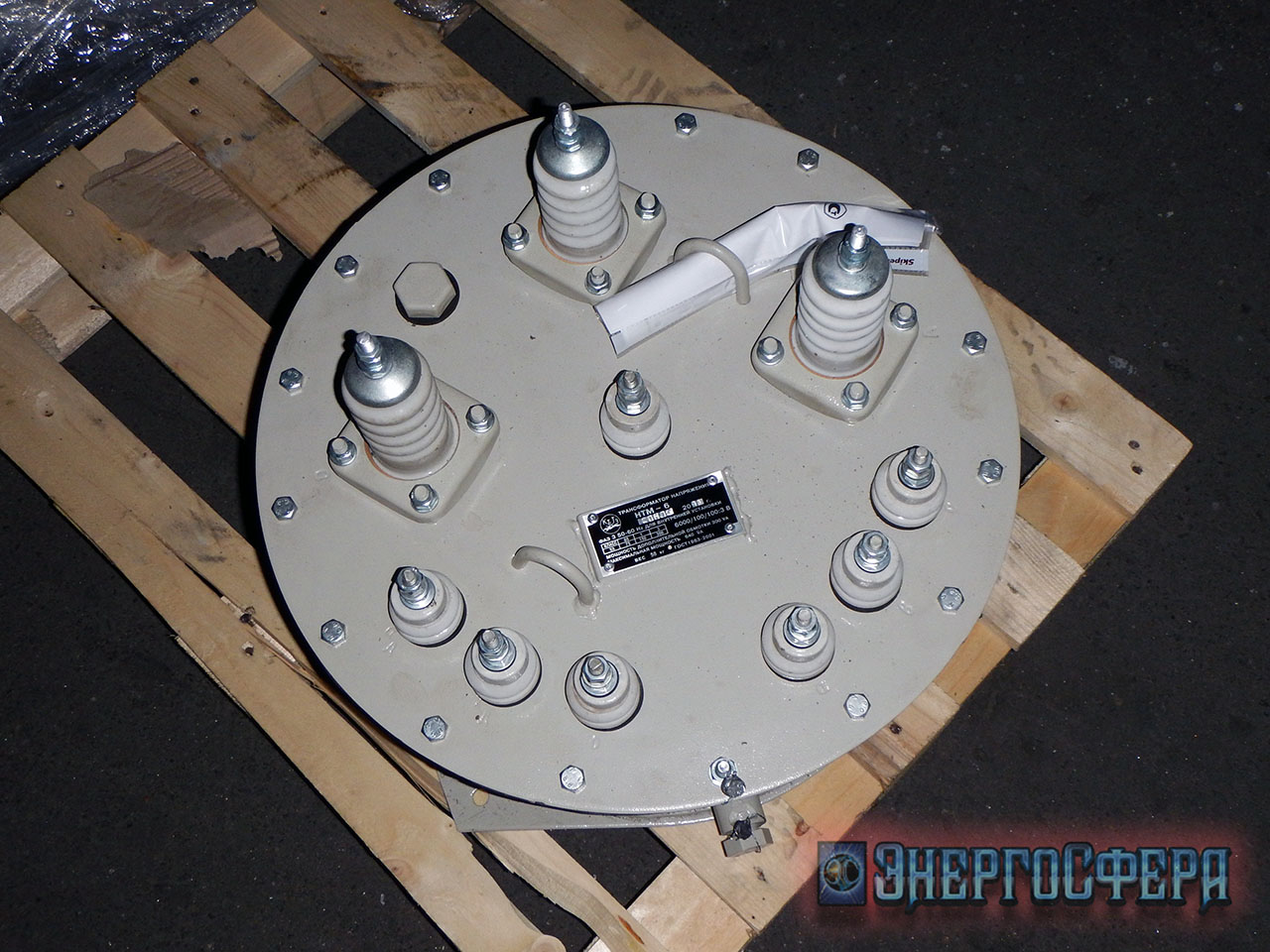

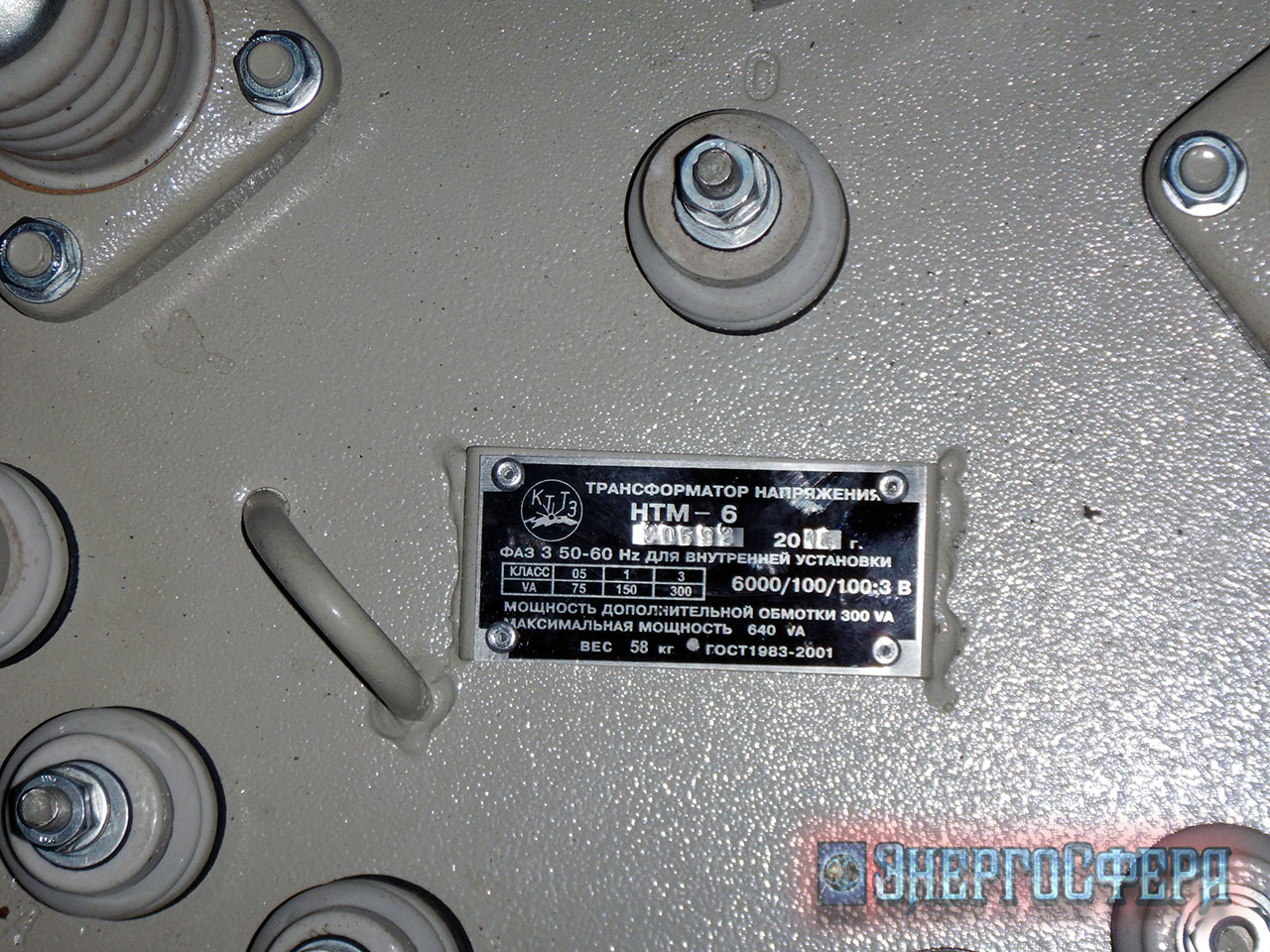

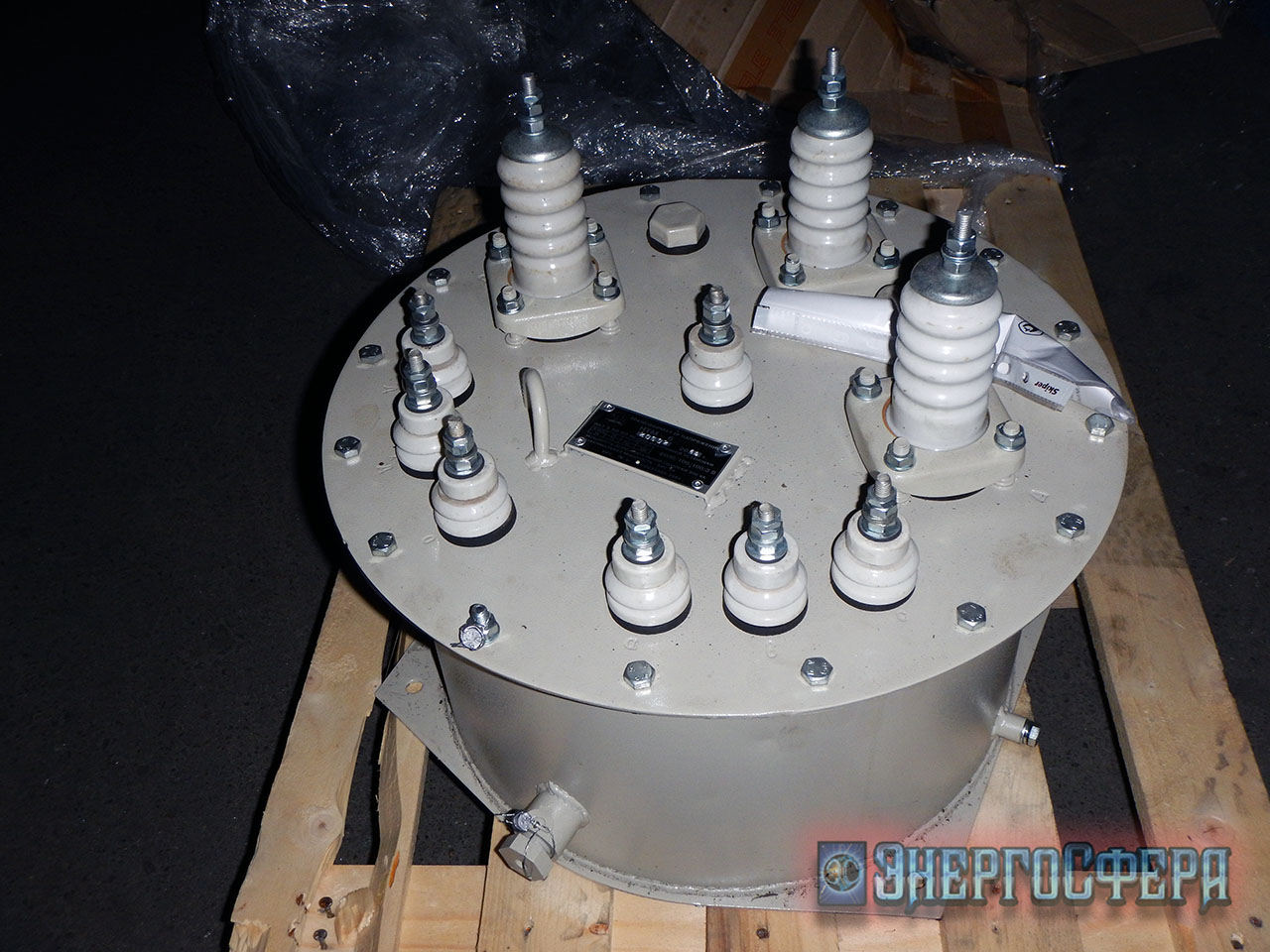

Фото трансформатора НТМ-6:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/trekhfaznye-maslyanye-izmeritelnye-transformatory-napryazheniya-6kv/transformator-ntm-6.html#sigProId9c3210437e

Заявки на Трансформатор НТМ-6 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
