Трансформатор ТОГ-123 II II (ТОГ-110 II II)

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор ТОГ-123 II II (ТОГ-110 II II)Трансформатор ТОГ-123 II II (ТОГ-110 II II) – это однофазный измерительный трансформатор тока с элегазовой изоляцией. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТОГ-123 II II (ТОГ-110 II II) предназначен для установки в электрические сети переменного тока промышленной частоты 50 или 60 Гц.

Трансформатор ТОГ-123 II II (ТОГ-110 II II)  имеет климатическое исполнение "У" категории размещения 1 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -45°C до +40°C;
- Неагрессивная и не взрывоопасная окружающая среда.

Трансформаторы не требуют плановых ремонтов и обеспечивают стабильную работу на протяжении всего срока службы. Трансформаторы типа ТОГ являются взрывобезопасными и пожаробезопасными. При коротком замыкании не происходит разрушение металлоконструкций и не возникает пожар. Помимо визуального контроля давления газа, имеется возможность подключения.

Трансформатор ТОГ-123 II II (ТОГ-110 II II) имеет следующую конструкцию. Трансформаторы типа ТОГ изготавливаются с элегазовым заполнением и силиконовой внешней изоляцией. Трансформатор ТОГ-123 II II (ТОГ-110 II II)  заполнен элегазом и имеет датчик контроля давления с устройством сигнализации.Чертеж трансформатора ТОГ-123 II II (ТОГ-110 II II) По требованию возможна дополнительная установка датчика плотности элегаза с газосигнализатором по верхнему и нижнему уровню давления элегаза. В конструкции трансформатора типа ТОГ предусмотрено предохранительное устройство, которое не допускает увеличение избыточного давления в трансформаторе выше 7 атм. При аварии, выброс газа происходит через предохранительное устройство, поэтому для обеспечения безопасности обслуживающего персонала, выброс должен происходить вне рабочей зоны персонала и быть направлен вверх. Измерительные трансформаторы типа ТОГ имеют два токовых исполнения на высокой стороне (переключение внешнее и осуществляется при помощи перемычек) и третье токовое исполнение на низкой стороне (переключение осуществляется при помощи отпайки на обмотке, которая находится в коробке вторичных выводов). Трансформаторы типа ТОГ удобно использовать при реконструкции электрической сети. Они полностью пригодны для установки вместо старых маслонаполненных измерительных трансформаторов тока так как имеют одинаковые посадочные размеры при соблюдении всех технических характеристик.

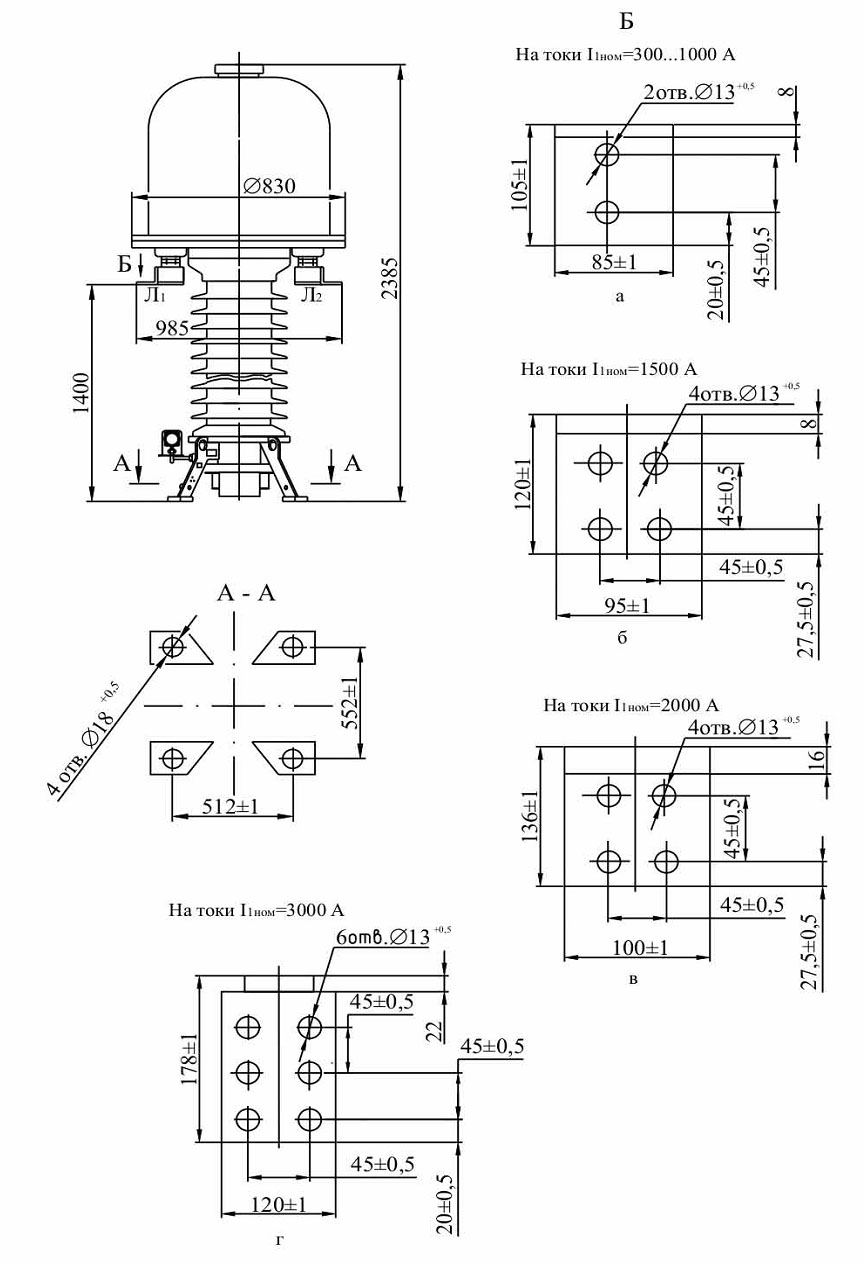

Чертеж, габаритные и установочные размеры трансформатора ТОГ-123 II II (ТОГ-110 II II)

Основные технические характеристики трансформатора ТОГ-123 II II (ТОГ-110 II II):
 Наименование параметра Величина
Класс напряжения, кВ 110
Значение номинального первичного тока, А
300-600, 400-800, 500-1000, 750-1500, 1000-2000, 1500-3000
Значение номинального вторичного тока, А
1 или 5
Количество вторичных обмоток, шт
для измерений
для защиты

1
3
Значение номинальной нагрузки вторичных обмоток, ВА
для защиты
для измерений, при работе в классе точности
0,2 (0,2S)
0,5


20, 30, 30

20
30
Значение категории зависимости от длины пути утечки
II
Значение номинальной предельной кратности обмоток для защиты
20
Значение коэффициента безопасности измерительной обмотки
5
Значение частоты переменного тока, Гц
50
Значение тока термической стойкости, кА
22-70
Значение тока электродинамической стойкости, кА
36-240
Значение испытательного напряжения, кВ
одноминутного
полного грозового импульса

230
550
Величина сейсмостойкости, балл
8
Значение избыточного рабочего давления элегаза, МПа
0,35±0,01
 Масса трансформатора, кг
470

По индивидуальному заказу возможна поставка следующих трансформаторов: с мощностью вторичных обмоток, отличающейся от номинальной; с измененным количеством обмоток; со следующими классами точности 0,2; 0,2S; 0,5; 0,5S; 1; 5Р; 10Р.
