Трансформатор ТОП-0,66-I

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор ТОП-0,66-IТрансформатор ТОП-0,66-I – опорный измерительный трансформатор тока, выполненный в корпусе из трудногорючего термопласта. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Основное назначение – передача сигнала электроизмерительной информации приборам и устройствам измерения, реле защиты и автоматики в сетях переменного тока промышленной частотой 50 или 60Гц, на номинальное напряжение 660В. Трансформатор ТОП-0,66-I устанавливается в комплектные распределительные устройства. Трансформаторы класса точности 0,2S и 0,5S используют для коммерческого учета электроэнергии, а классов точности - 0,2; 0,5; 1; 3; 5 - для измерений.

Трансформатор ТОП-0,66-I имеет климатическое исполнение “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей Чертеж трансформатора ТОП-0,66-I1000м над уровнем моря;
- Верхнее значение температуры воздуха внутри КРУ - +55°C;
- Нижнее значение температуры воздуха внутри КРУ, относительная влажность, давление – согласно ГОСТ 15543.1;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое.

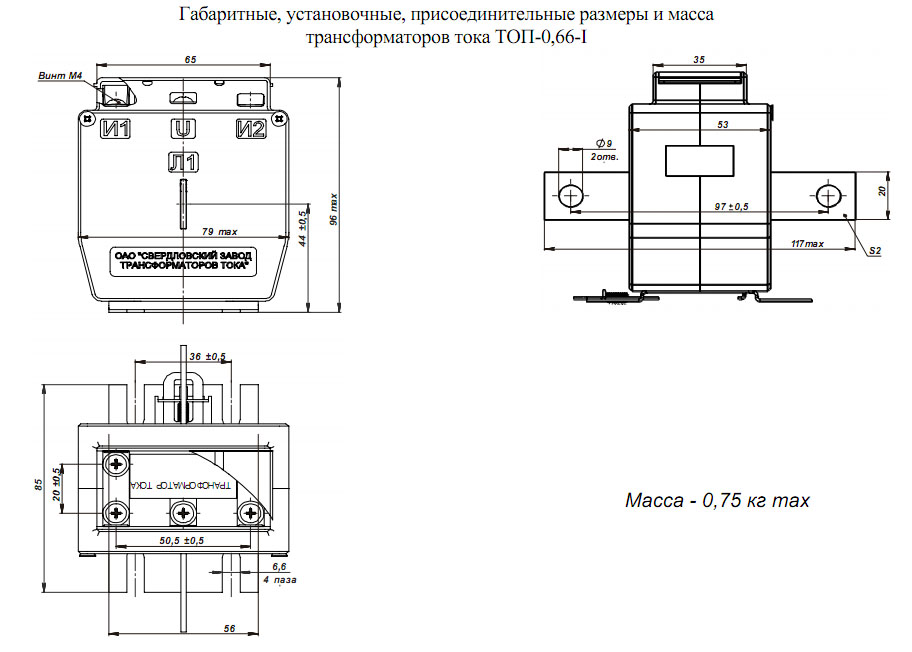

Чертеж, габаритные и установочные размеры трансформатора ТОП-0,66-I

Трансформатор ТОП-0,66-I обладает следующими техническими характеристиками:
Наименование параметра Величина
Значение номинального напряжения, кВ 0,66
Значение наибольшего рабочего напряжения, кВ 0,8
Значение номинального вторичного тока, А 1 или 5
Значение номинальной частоты переменного тока, Гц
50

Значение номинального первичного тока, А Значение номинальной вторичной нагрузки, ВА, при Значение класса точности
индуктивно-активном характере нагрузки и cosφ=0,8 при cosφ=1
1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150
3; 5; 10
1; 2; 2,5 0,2S; 0,5S; 0,5; 1
15 - 0,5*; 1
40; 80
-
1; 2; 2,5
0,2S; 0,5S; 0,5; 1
3; 5 -
0,2*

* - для трансформаторов с коэффициентом трансформации 40/1 и 80/1.

Конструкция. Трансформатор изготовлен в корпусе из трудногорючего термопласта. Корпус обеспечивает надежную защиту от механических повреждений и атмосферного воздействия. Первичную обмотку изготавливают многовитковой. Вторичная обмотка выполняется на тороидальном магнитопроводе. Трансформатор тока ТОП-0,66-I имеет потенциальный вывод, который соединяется с первичной обмоткой. Этот вывод предназначен для подключения счетчиков электрической энергии. В трансформаторе ТОП-0,66-I предусмотрено крепление на  DIN-рейку. На корпусе имеется пломба от несанкционированного разбора трансформатора.

Вы можете заказать трансформатор ТОП-0,66-I в компании “ЭнергоСфера позвонив по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73
