Трансформатор ТЛМ-10-1 (СТ)

Трансформатор ТЛМ-10-1 (СТ)Трансформатор ТЛМ-10-1 (СТ) – литой малогабаритный измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТЛМ-10-1 (СТ) предназначен для установки в комплектные распределительные устройства с односторонним обслуживанием внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТЛМ-10-1 (СТ) изготавливают в климатическом исполнении "У" или "Т", категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
Чертеж трансформатора ТЛМ-10-1 (СТ)- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- верхнее значение температуры внутри КРУ +45°C, нижнее – до -50°C для исполнения "У" и от +60°C до -10°C для исполнения "Т";
- допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.
Чертеж, габаритные и установочные размеры трансформатора ТЛМ-10-1 (СТ)

Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!

Основные технические характеристики трансформатора ТЛМ-10-1 (СТ):
Параметр Значение
Величина номинального напряжения, кВ 10
Величина наибольшего рабочего напряжения, кВ 12
Величина номинальной частоты переменного тока, Гц 50, 60
Величина номинального первичного тока, А 20; 30; 50; 100; 150; 200; 300; 400; 600; 800; 1000; 1500
Величина номинального вторичного тока, А 5
Количество вторичных обмоток, шт. 2
Значение номинальной нагрузки вторичных обмоток, ВА:
- для измерений
при активно-индуктивном характере нагрузки и cosφ=0,8
- для защиты
при активно-индуктивном характере нагрузки и cosφ=0,8
10

15
Значение классов точности вторичных обмоток:
- для измерений
при номинальном первичном токе 20-200А
при номинальном первичном токе 300-1500А
- для защиты


0,5S; 0,5
0,2S; 0,2; 0,5S; 0,5
10P
Величина номинальной предельной кратности вторичной обмотки для защиты, не менее, при номинальном первичном токе, А
20-600
600-800
1000, 1500


15
-
10
Значение трехсекундного тока термической стойкости, кА, при номинальном первичном токе, А
20
30
50
100
150
200
300, 400
600, 800
1000, 1500


1,08
1,85
2,8
6,3
7,2
10,1
18,4
23
26
Значение тока электродинамической стойкости, кА, при номинальном первичном токе, А
20
30
50
100
150, 200
300-1500


5
8
17,6
35,2
52
100

Конструкция трансформатора ТЛМ-10-1 (СТ). Трансформатор ТЛМ-10-1 (СТ) имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Вторичные обмотки 5 изготавливают либо комбинированные (обе обмотки служат для измерения и защиты), либо одну обмотку - для измерения, другую - для защиты. Вторичные обмотки наматывают на гильзы из электрокартона проводом типа ПЭТВ. Затем они одеваются на один из трех заранее зашихтованных и изолированных стержней магнитопровода 4. Для подвески вторичной обмотки в заливочной форме, под нее закладывают ленту из картона толщиной 2мм. В тоже время производится установка первичной обмотки 6, намотанной из меди прямоугольного сечения. Межвитковой изоляцией в первичной обмотке служат прокладки из стеклотекстолита типа СТЭФ толщиной 5мм. Буферный слой обеспечивается нанесением на первичную обмотку хлопчатобумажной ленты. Обмотка дополнительно изолируется в месте выхода выводов лентой типа ЛТ или ЛЦ. После того, как установлены обмотки, зашихтовывается четвертая сторона магнитопровода. Буферный слой магнитопровода обеспечивается намоткой киперной ленты в один слой с перекрытием 2/3 шины. Заливка трансформаторов ТЛМ-10 производится при атмосферном давлении, поэтому требования к буферному слою невелики. При заливке первичную обмотку крепят в форме при помощи гаек 7 с резьбой М12. В эти гайки ввинчиваются болты, которые проходят через отверстия в выводе Л1 первичной обмотки. Вывод первичной обмотки Л2 закрепляется в специальном пазу. В основании трансформатора (на опорной поверхности) залиты четыре гайки 2 с резьбой М10 для крепления трансформатора на месте установки. Для надежного крепления этих гаек в электроизоляционный компаунд заливают шайбы 1. Выводы вторичных обмоток расположены в нижней части трансформатора. Их припаивают к зажимам 3 с резьбой М6.

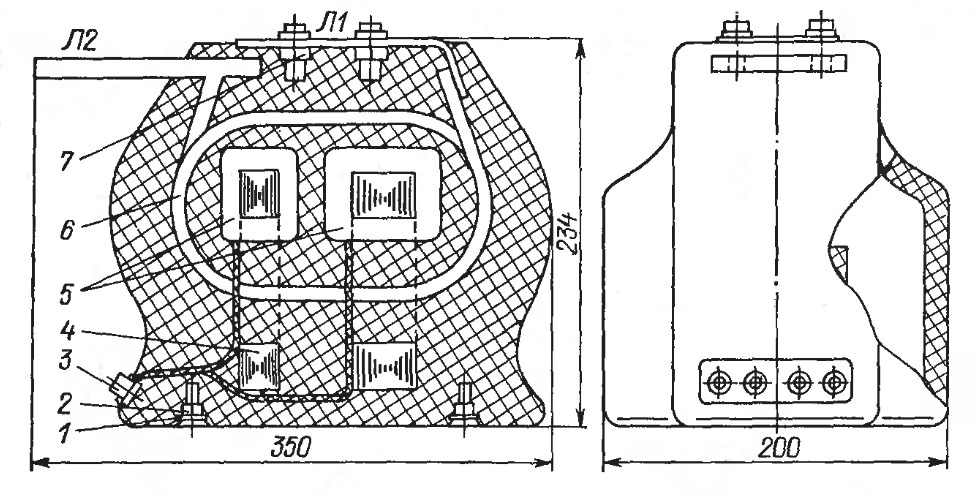

Конструкция трансформатора ТЛМ-10-1 (СТ)

Видео трансформатора ТЛМ-10-1 (СТ):

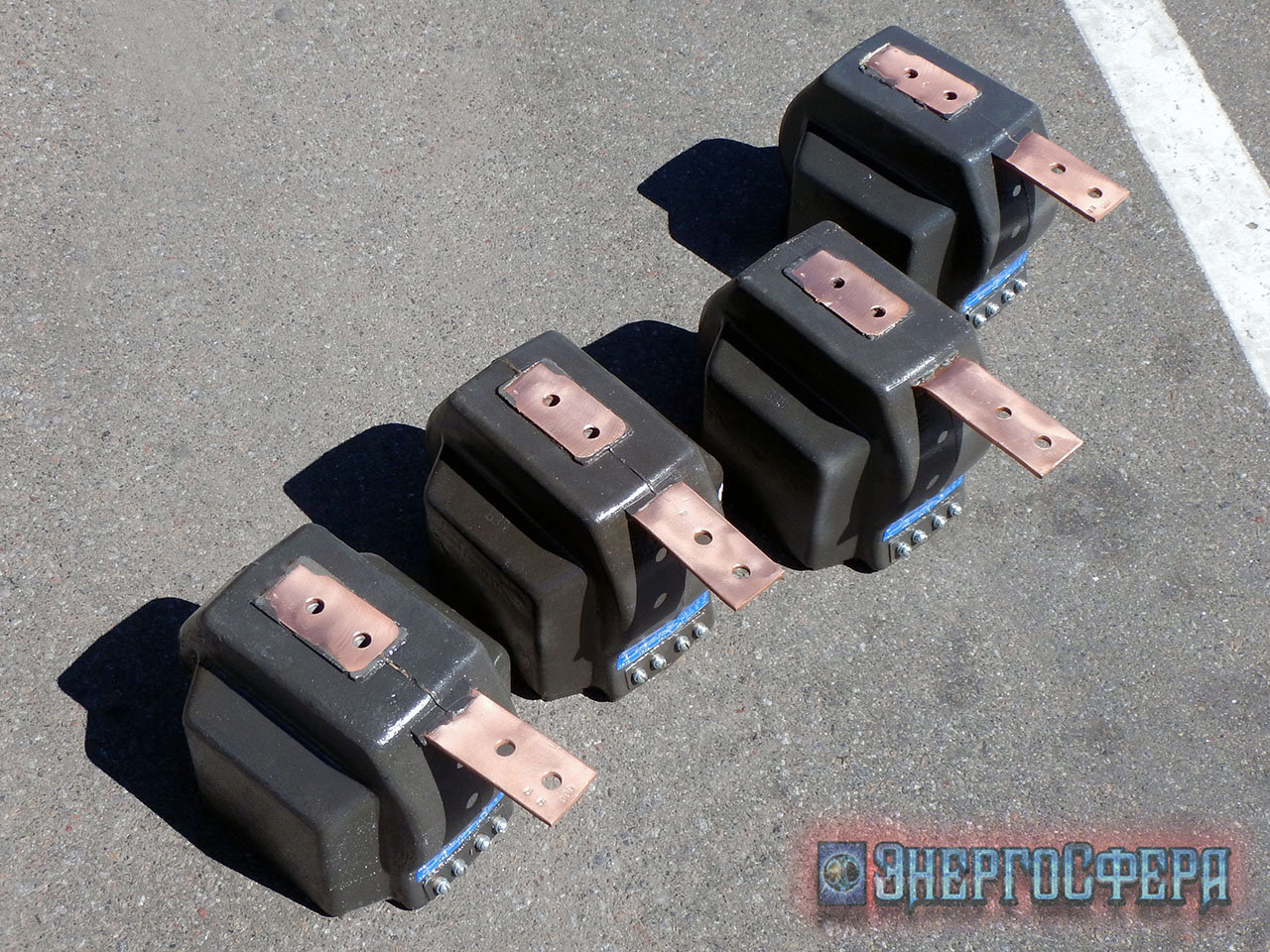

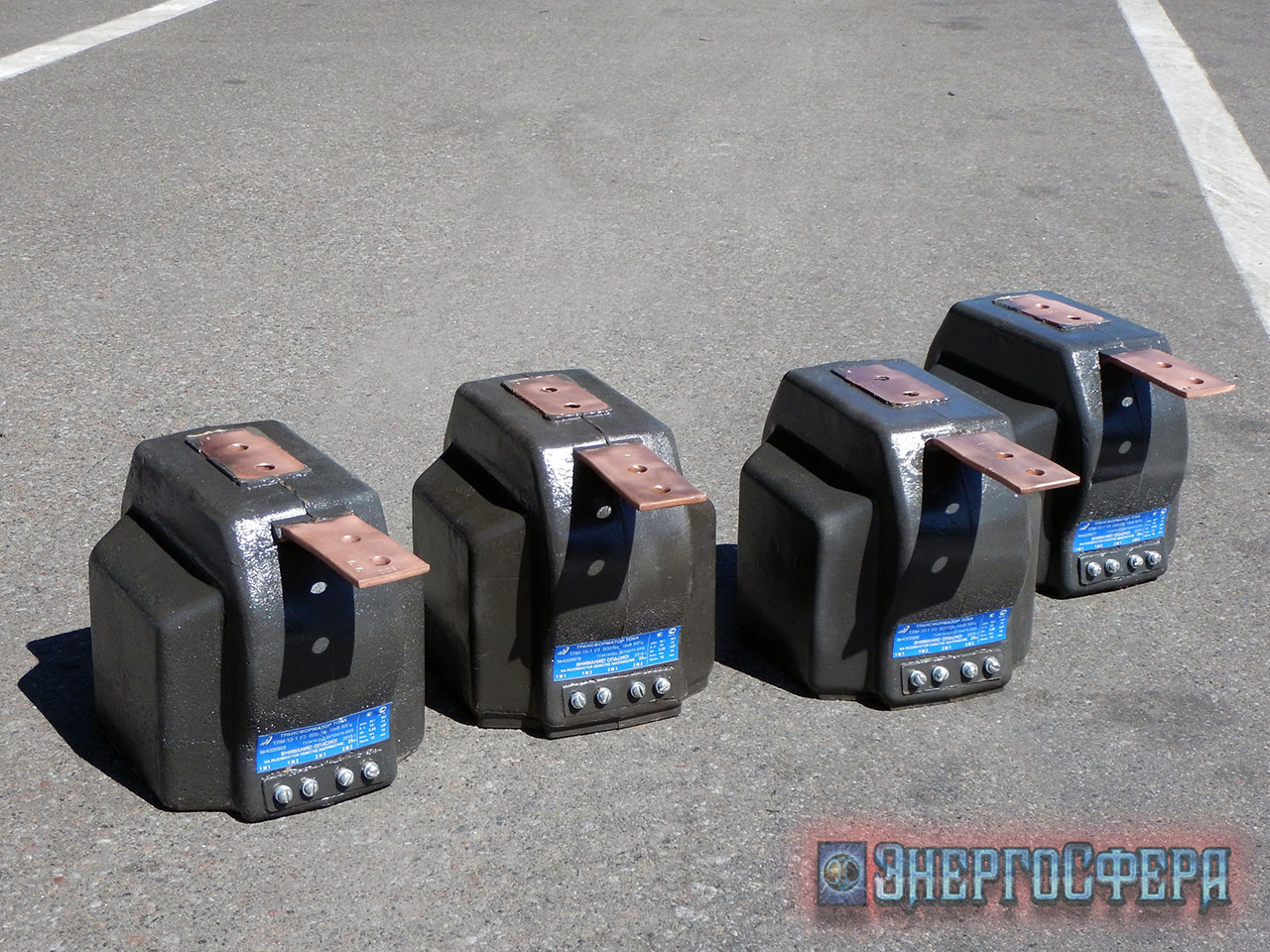

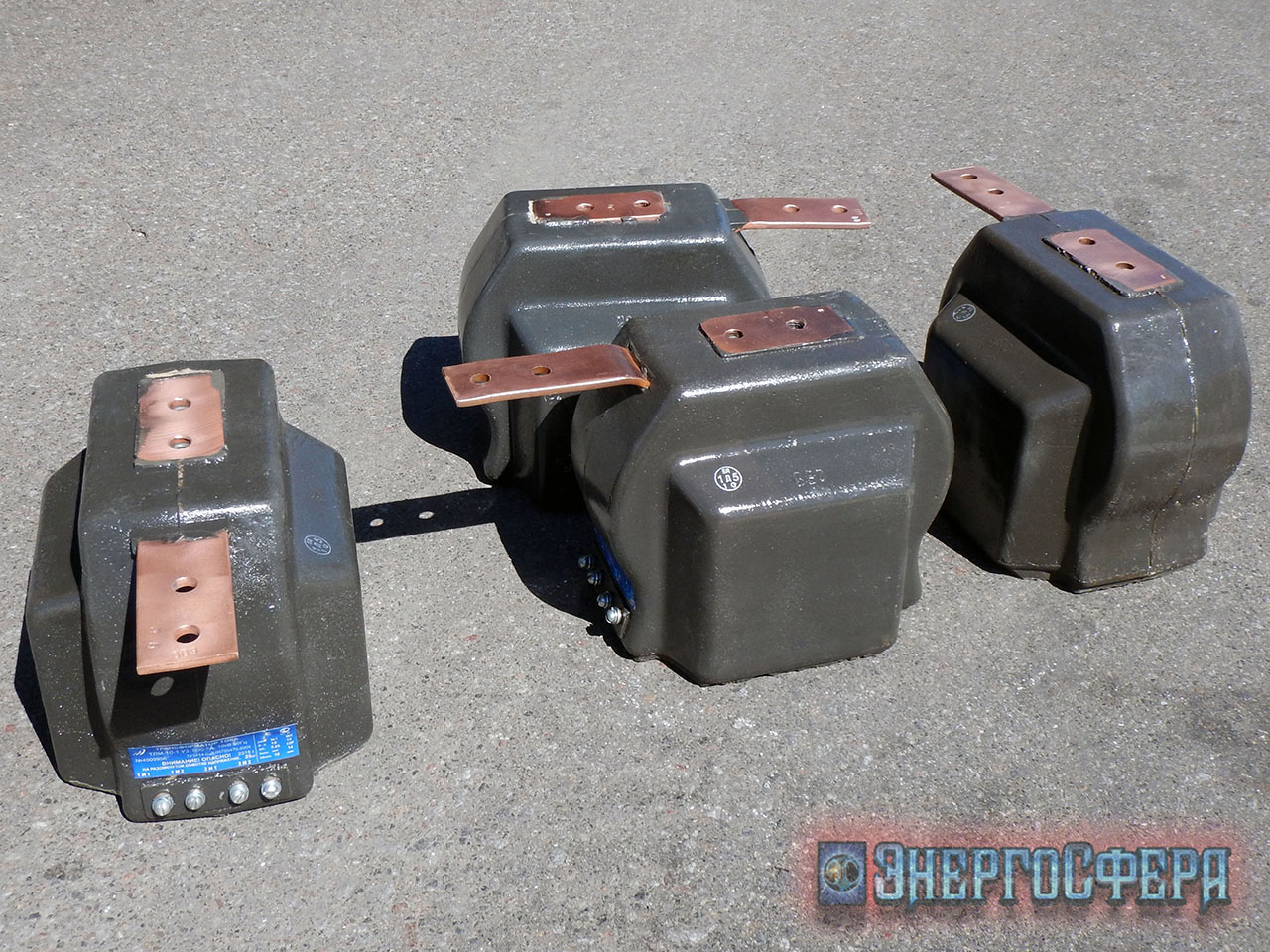

Фото трансформатора ТЛМ-10-1 (СТ):
Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-toka/litye-izmeritelnye-transformatory-toka-10kv/transformator-tlm-10-1-st.html#sigProId924bd55770

Заявки на Трансформатор ТЛМ-10-1 (СТ) принимаются по телефонам:

Telegram Viber Vodafon (050)299-33-89 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.

-  Экспорт - Работаем на экспорт - Экспорт - Работаем на экспорт - Экспорт  -
