Трансформатор ТОЛ-10-I-1

Трансформатор ТОЛ-10-I-1Трансформатор ТОЛ-10-I-1 – опорный литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТОЛ-10-I-1 предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТОЛ-10-I-1 изготавливают в климатическом исполнении “УХЛ”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;Чертеж трансформатора ТОЛ-10-I-1
- верхнее значение температуры внутри КРУ +50°C;
- нижнее значение температуры и допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.
Чертеж, габаритные и установочные размеры трансформатора ТОЛ-10-I-1

Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!

Основные технические характеристики трансформатора ТОЛ-10-I-1:
Параметр Значение
Величина номинального напряжения, кВ 10
Величина наибольшего рабочего напряжения, кВ 12
Величина номинальной частоты переменного тока, Гц 50
Величина номинального первичного тока, А 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600; 750; 800; 1000; 1200; 1500; 2000
Величина номинального вторичного тока, А 5
Количество вторичных обмоток, шт 2
Значение номинальной нагрузки вторичных обмоток, ВА:
- для измерений
при cosφ=1
при активно-индуктивном характере нагрузки и cosφ=0,8
- для защиты
при активно-индуктивном характере нагрузки и cosφ=0,8


1; 2; 2,5
3; 5; 10; 15; 20; 25; 30

15
Значение классов точности вторичных обмоток:
- для измерений
- для защиты

0,2S; 0,2; 0,5S; 0,5; 1
5P; 10P
Величина номинальной предельной кратности вторичной обмотки для защиты, не менее
 10
Значение односекундного тока термической стойкости, кА, при номинальном первичном токе, А:
5
10
15
20
30
40
50
75
80
100
150
200
300, 400
500 - 2000


0,4
0,78
1,2
1,56
2,5
3
5
5,85
6,23
10
20
20
40
40
Значение односекундного тока электродинамической стойкости, кА, при номинальном первичном токе, А:
5
10
15
20
30
40
50
75
80
100
150
200
300, 400
500 - 2000


1
1,97
3
3,93
6,25
7,56
12,8
14,7
15,7
25,5
51
51
102
102

Конструкция трансформатора ТОЛ-10-I-1. Трансформатор ТОЛ-10-I-1 имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Каждая из вторичных обмоток расположена на своем магнитопроводе. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. В нижней части трансформатора типа ТОЛ-10-I-1 расположены выводы вторичных обмоток. Выводы вторичных обмоток для трансформатора ТОЛ-10-I-1 изготовлены для присоединения проводов сверху. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.

Видео трансформатора ТОЛ-10-I-1:

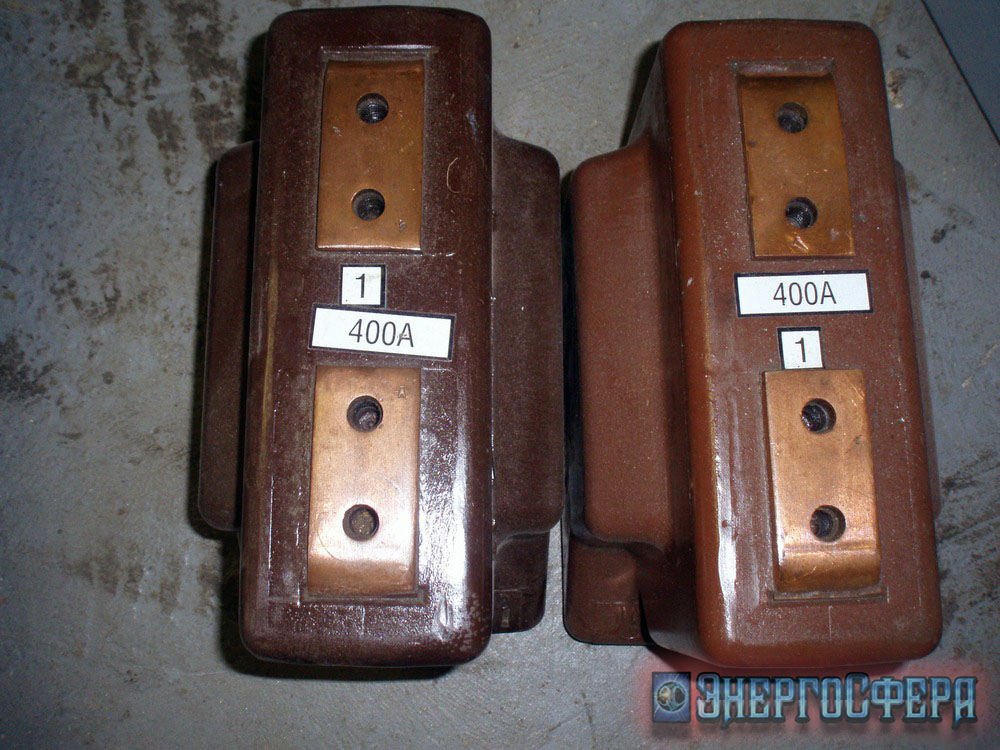

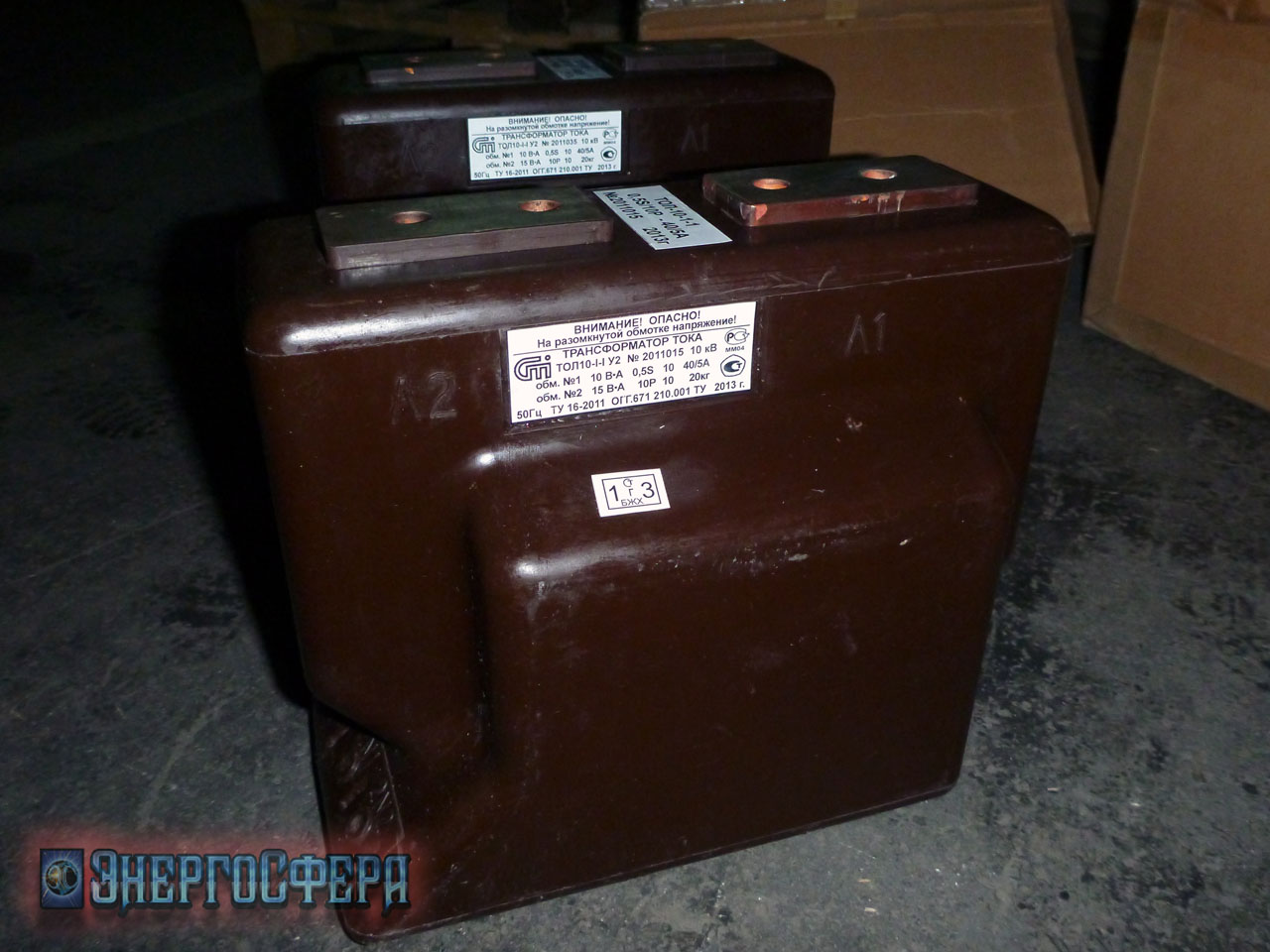

Фото трансформатора ТОЛ-10-I-1:
