Трансформатор ТОЛУ-10

Трансформатор ТОЛУ-10Трансформатор ТОЛУ-10 – опорный литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТОЛУ-10 предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТОЛУ-10 изготавливают в климатическом исполнении “УХЛ”, Чертеж трансформатора ТОЛУ-10категории размещения 2.1 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- верхнее значение температуры внутри КРУ +50°C, нижнее – до -60°C;
- допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

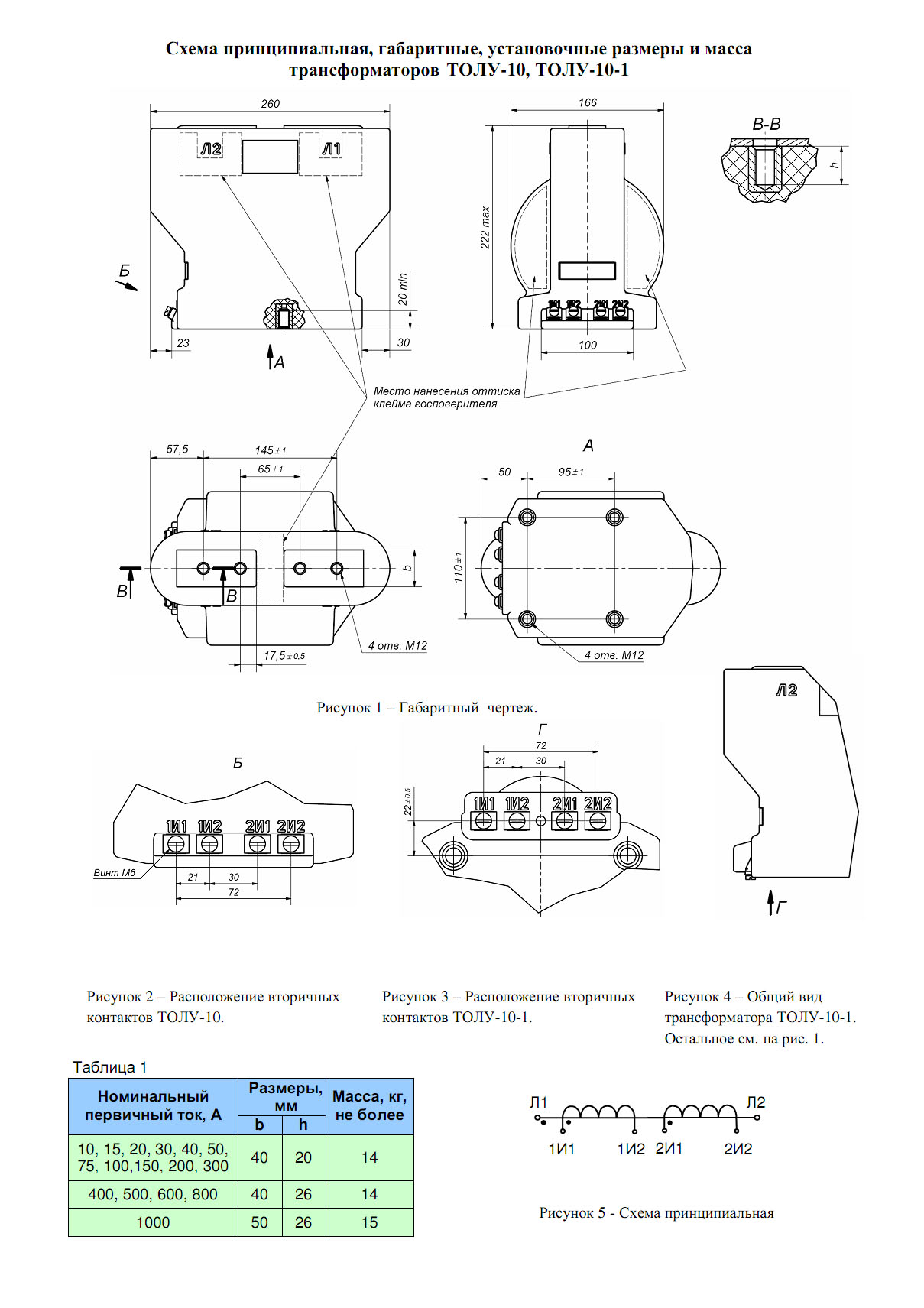

Чертеж, габаритные и установочные размеры трансформатора ТОЛУ-10

Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!

Основные технические характеристики трансформатора ТОЛУ-10:
Параметр Значение
Величина номинального напряжения, кВ 10
Величина наибольшего рабочего напряжения, кВ 12
Величина номинальной частоты переменного тока, Гц 50
Величина номинального первичного тока, А 10; 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 500; 600; 800; 1000
Величина номинального вторичного тока, А 5
Количество вторичных обмоток, шт. 2
Значение номинальной нагрузки вторичных обмоток при cosφ=0,8, ВА:
- для измерений
- для защиты

5; 10; 15; 20; 30
15; 20
Значение классов точности вторичных обмоток:
- для измерений
- для защиты

0,2S; 0,5S
10P
Величина номинального коэффициента безопасности приборов вторичной обмотки для измерений, при номинальном первичном токе, не более
≤600А
≥800A


3
5
Значение односекундного тока термической стойкости, кА, при номинальном первичном токе, А
10
15
20
30; 40
50
75; 100
150; 200
300; 400
500; 600
800; 1000


1,32
2,3
2,6
3,3
3,7
7,4
14,4
28,8
36
72
Значение односекундного тока электродинамической стойкости, кА, при номинальном первичном токе, А
10
15
20
30; 40
50
75; 100
150; 200
300; 400
500; 600
800; 1000


3,5
5,8
6,5
8,3
9,3
18,5
36
72
90
180

Конструкция трансформатора ТОЛУ-10. Трансформатор ТОЛУ-10 имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Каждая из вторичных обмоток расположена на своем магнитопроводе. Сердечник вторичной обмотки изготовлен из нанокристаллического сплава. Это способствует достижению широкого линейного динамического диапазона характеристик вторичной обмотки по току и углу. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. В нижней части трансформатора типа ТОЛУ-10 расположены выводы вторичных обмоток.

Видео трансформатора ТОЛУ-10:

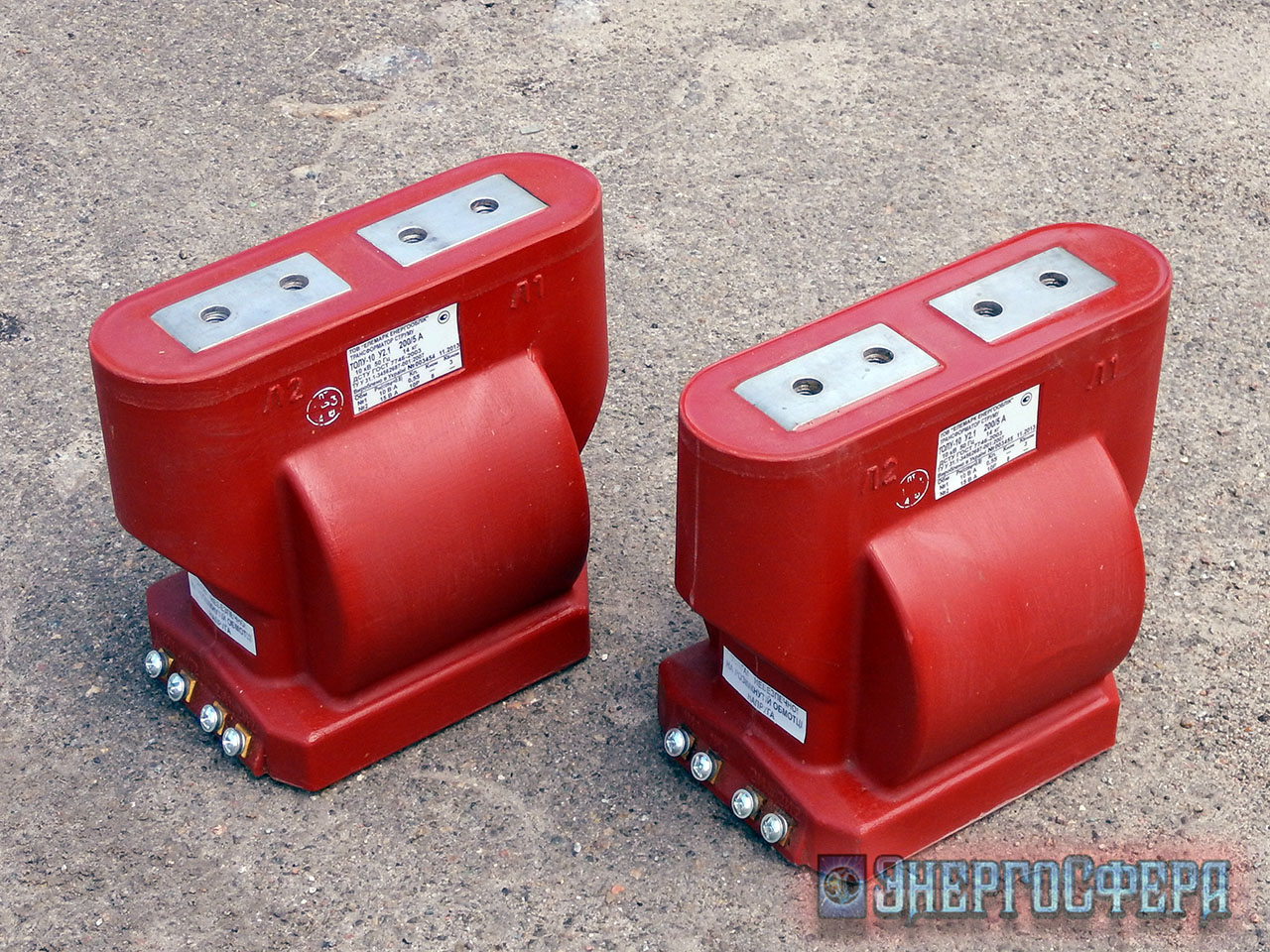

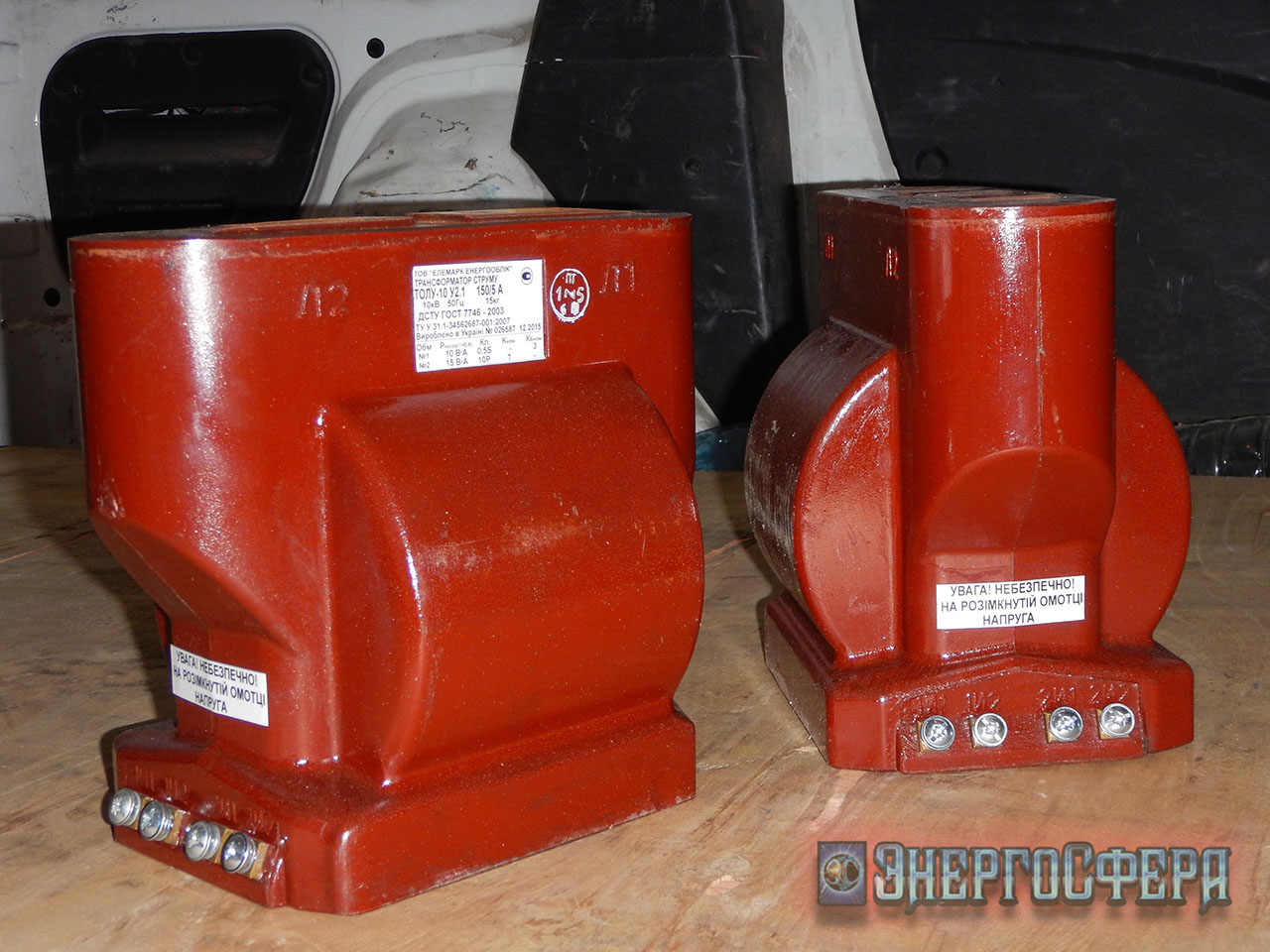

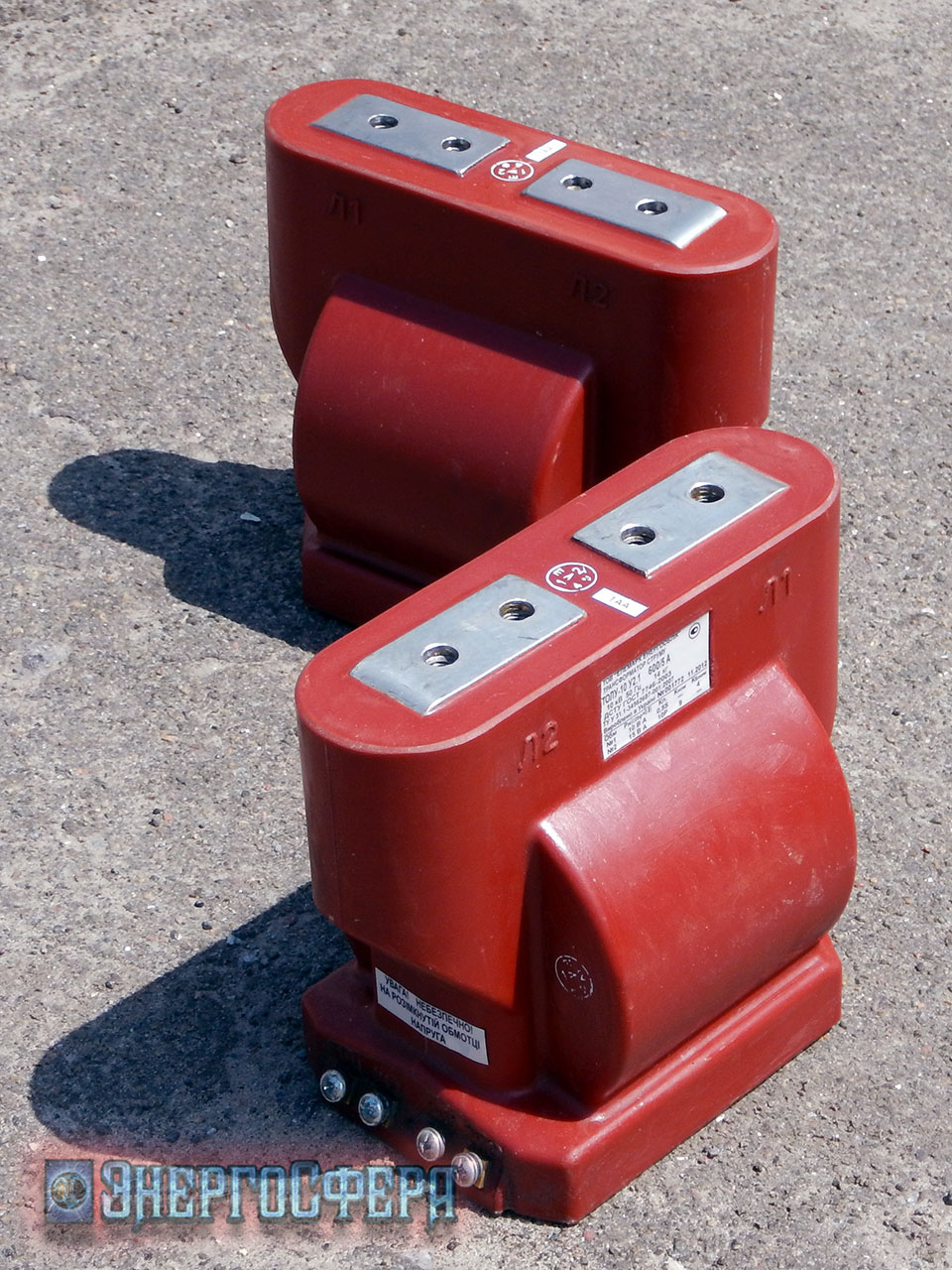

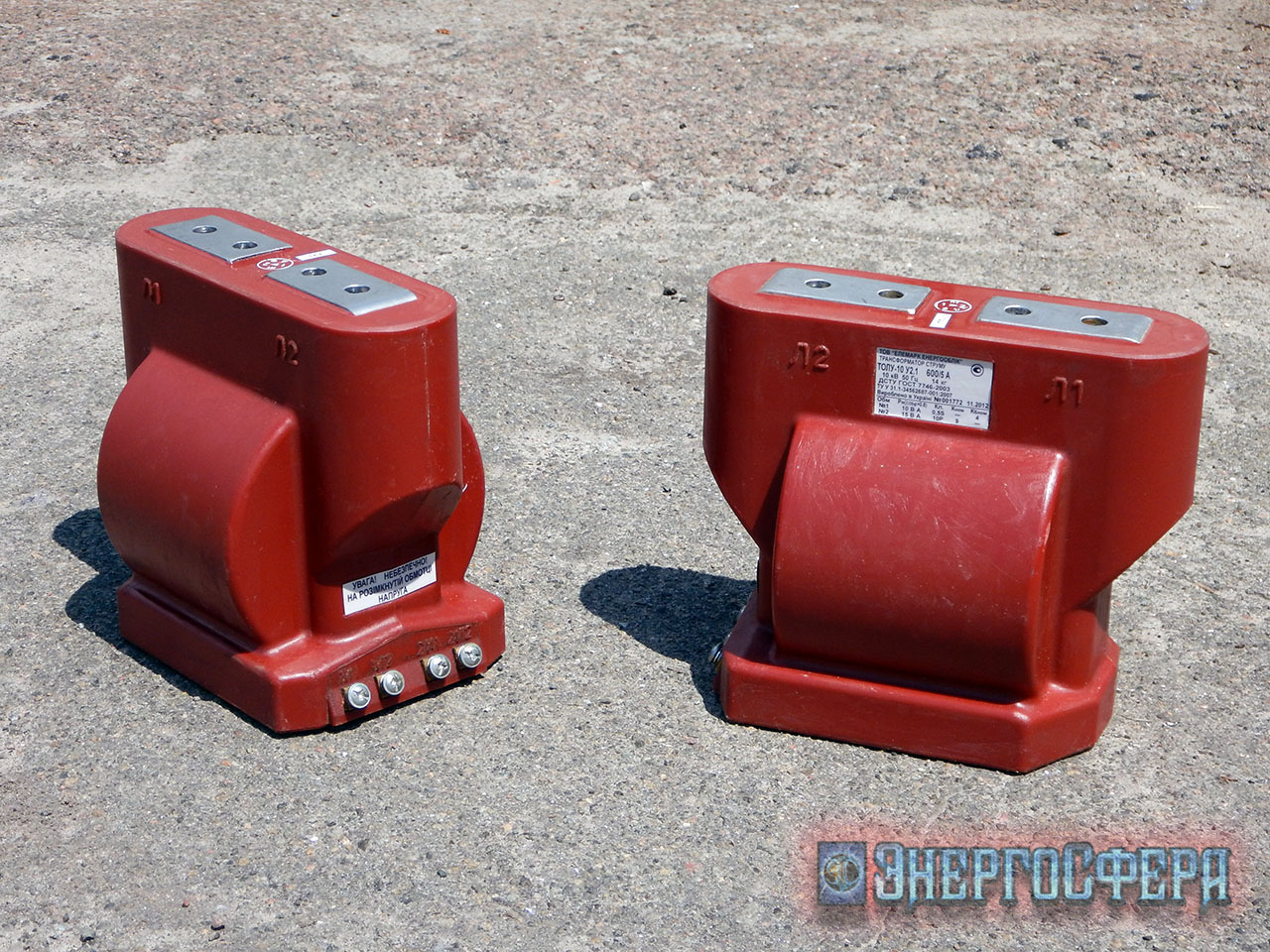

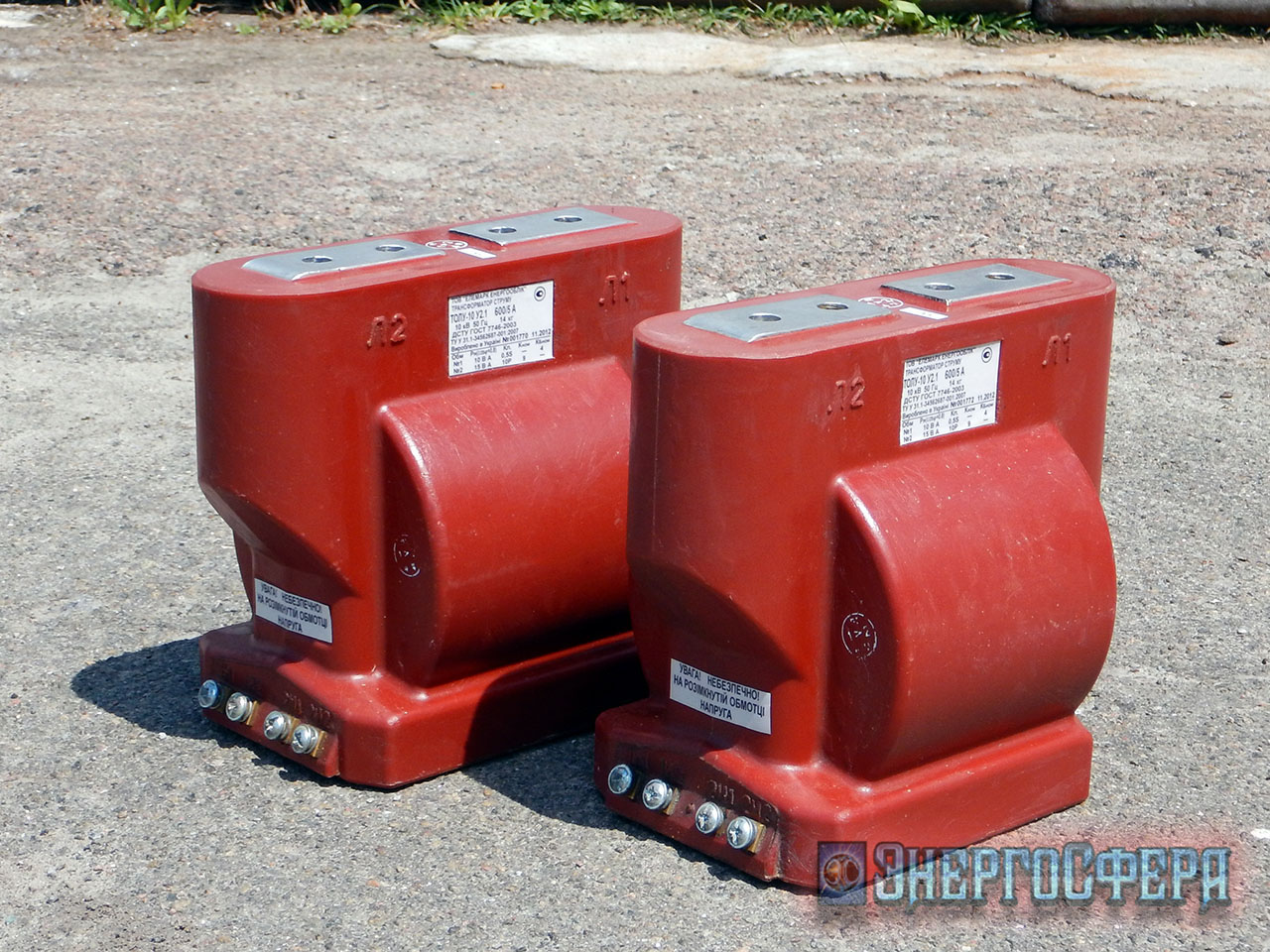

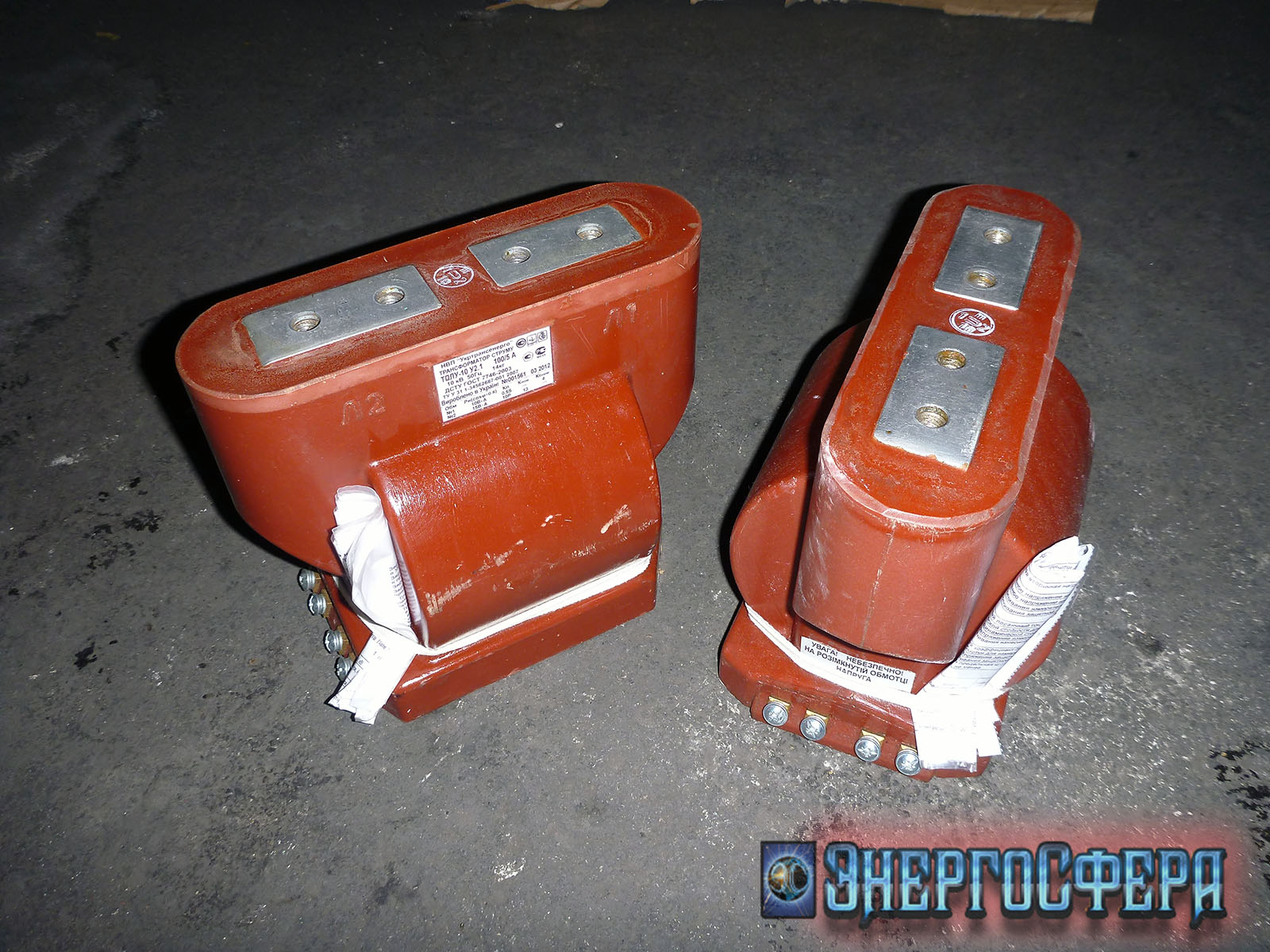

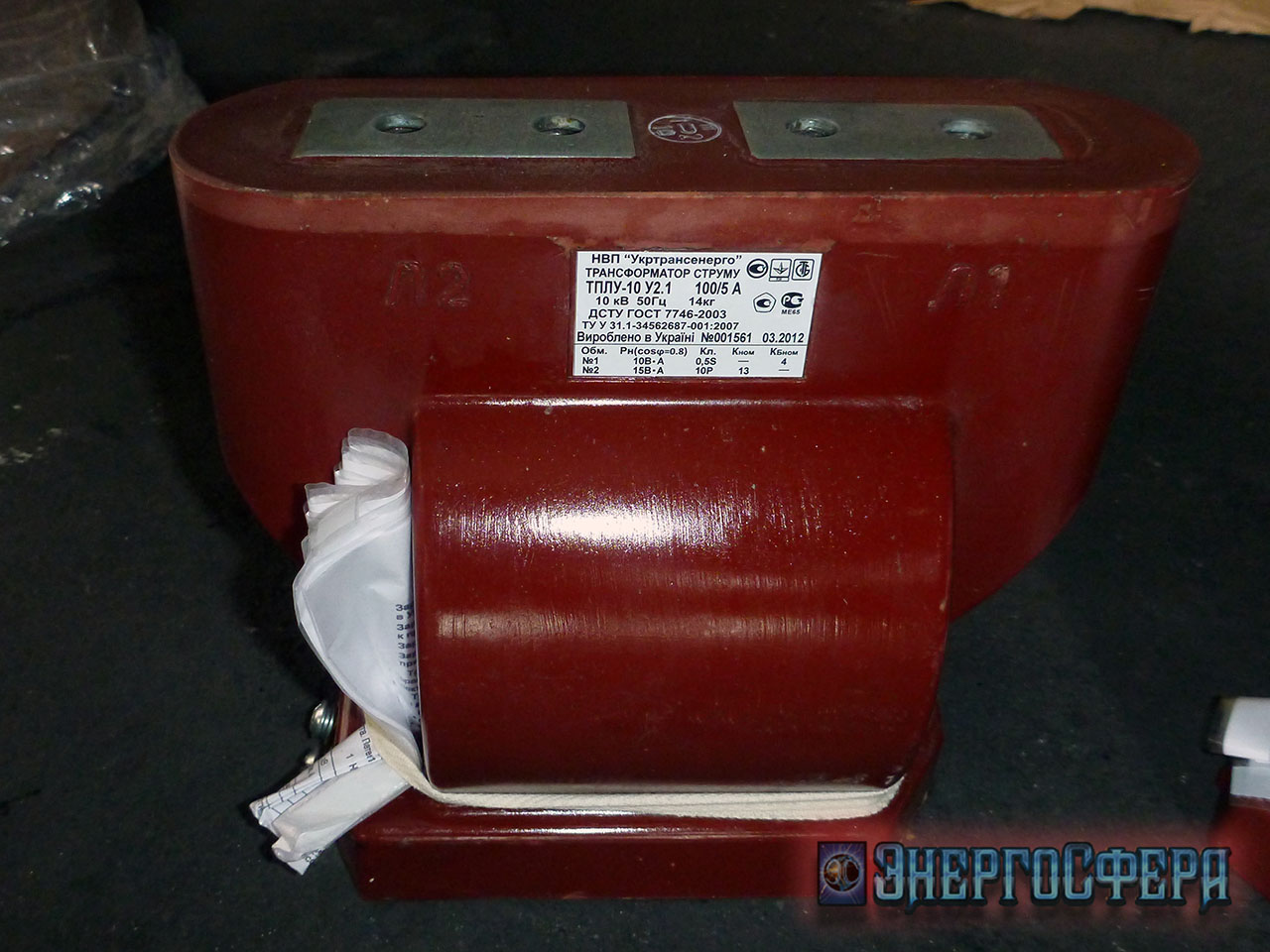

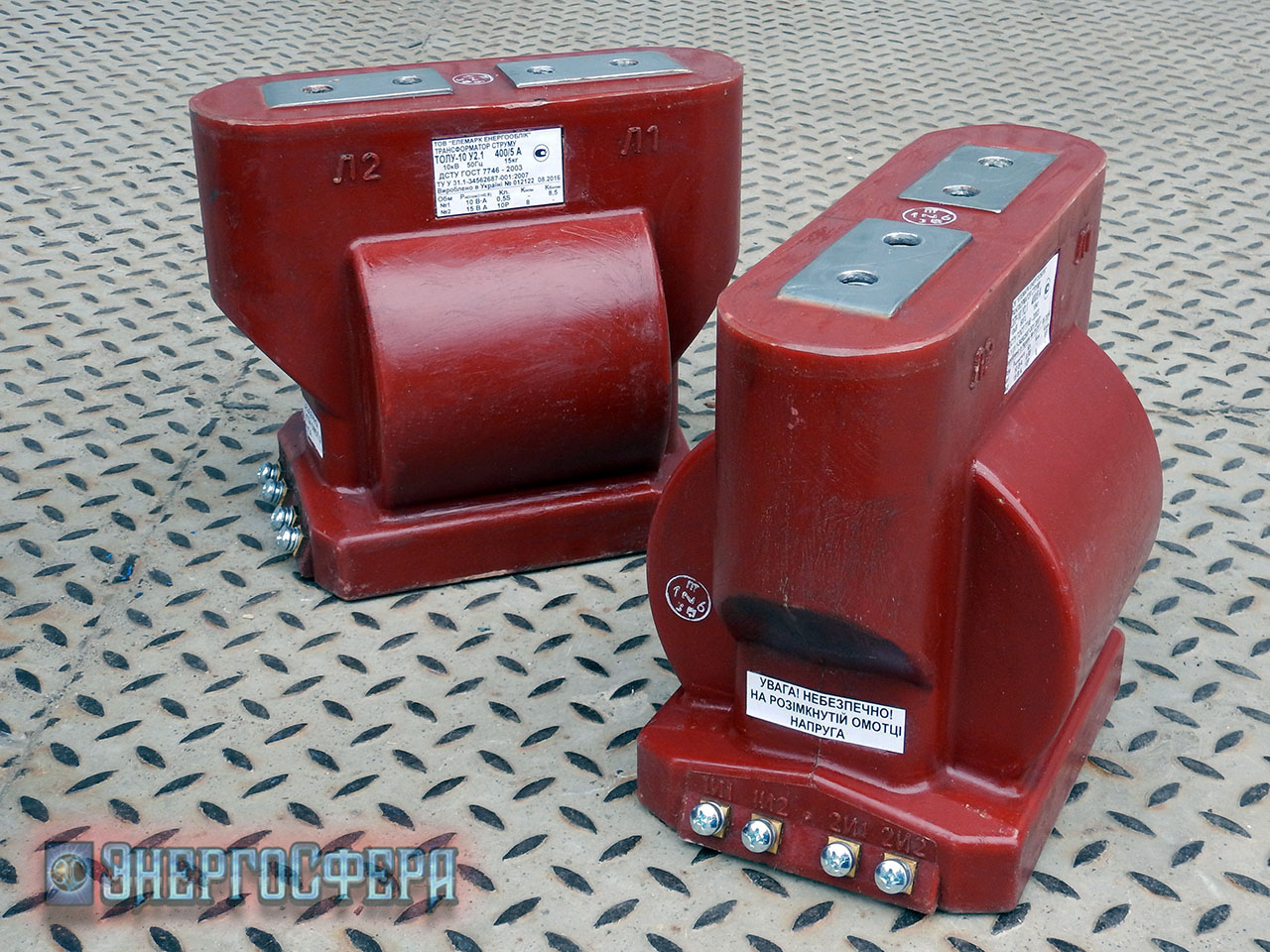

Фото трансформатора ТОЛУ-10:
Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-toka/litye-izmeritelnye-transformatory-toka-10kv/transformator-tolu-10.html#sigProIdbfb7f237b1

Заявки на Трансформатор ТОЛУ-10 принимаются по телефонам:

Telegram Viber Vodafon (050)299-33-89 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;
