Трансформатор ТПОЛ-10

Трансформатор ТПОЛ-10Трансформатор ТПОЛ-10 – проходной литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТПОЛ-10 предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТПОЛ-10 изготавливают в климатическом исполнении “У” категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- верхнее значение температуры внутри КРУ +50°C;
- нижнее значение температуры и допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!

Конструкция трансформатора ТПОЛ-10. Трансформатор ТПОЛ-10 имеет вид проходной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Каждая из вторичных обмоток расположена на своем магнитопроводе. В трансформаторах ТПОЛ-10 на номинальные токи от 20 до 200А первичная обмотка выполняется многовитковой, на номинальные токи 300А и выше – состоит из стержня с лопатками. В лопатках имеется по 4 отверстия для подключения к внешней шине. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Для крепления трансформатора ТПОЛ-10 на месте установки служит фланец. В фланце имеется 4 отверстия в которых находятся втулки.

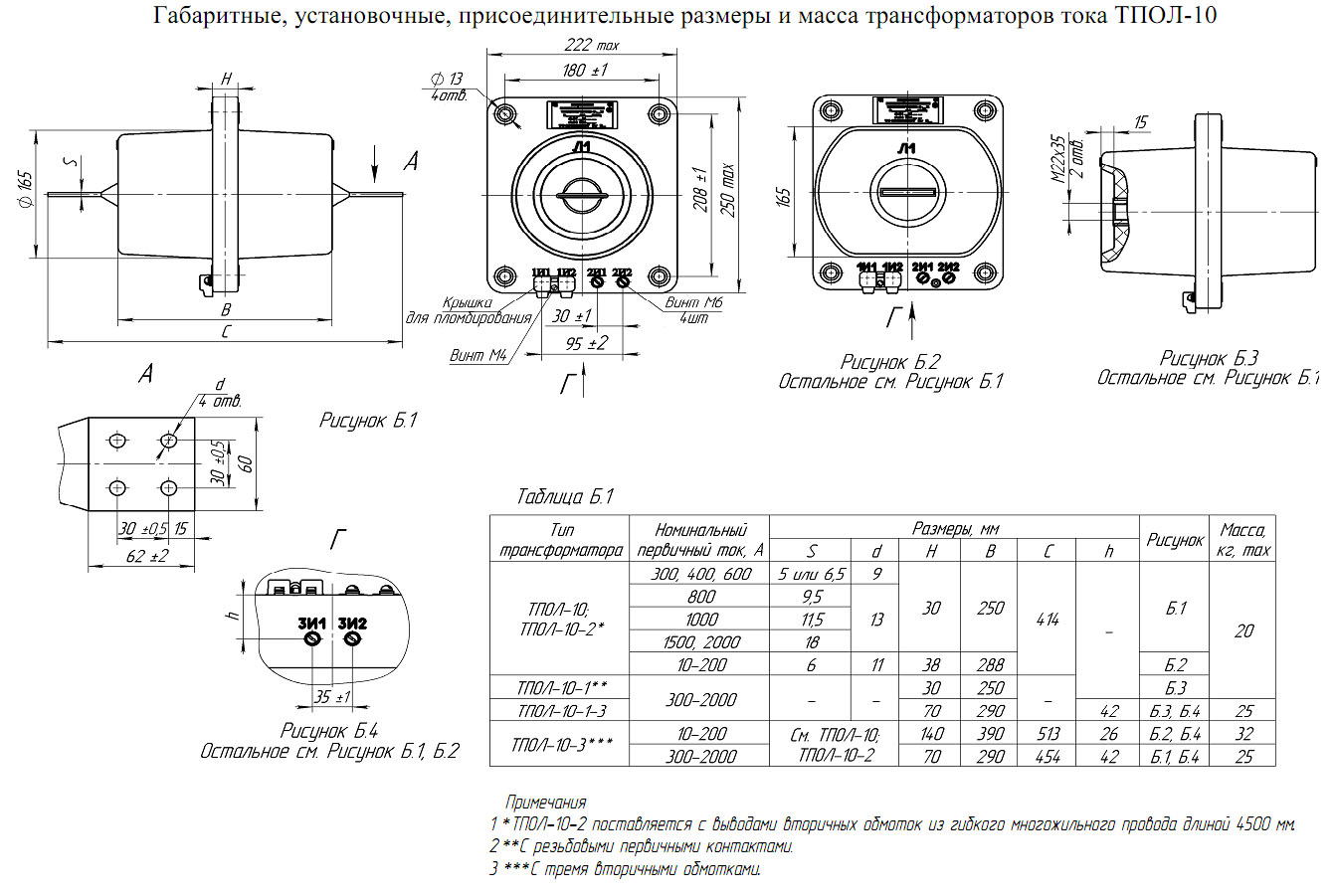

Чертеж, габаритные и установочные размеры трансформатора ТПОЛ-10:

Чертеж трансформатора ТПОЛ-10

Основные технические характеристики трансформатора ТПОЛ-10:
Параметр Величина
Значение номинального напряжения, кВ 10
Значение наибольшего рабочего напряжения, кВ 12
Значение номинальной частоты переменного тока, Гц 50
Значение номинального первичного тока, А 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000
Значение номинального вторичного тока, А 5
Количество вторичных обмоток 2
Значение номинальной нагрузки вторичных обмоток, ВА:
- для измерений
при cosφ=1
при активно-индуктивном характере нагрузки и cosφ=0,8
- для защиты
при активно-индуктивном характере нагрузки и cosφ=0,8


1; 2; 2,5
3; 5; 10; 15; 20; 25; 30

3; 5; 10; 15
Значение классов точности вторичных обмоток:
- для измерений
- для защиты

0,2S; 0,2; 0,5S; 0,5; 1
5P; 10P
Значение номинальной предельной кратности вторичной обмотки для защиты, не менее, при номинальной вторичной нагрузке 15 ВА и номинальном первичном токе, А:
20 - 400
600; 1000
800
1500
2000



10
16
20
23
19
Значение кратности трехсекундного тока термической стойкости, при номинальном первичном токе А:
20; 30
40; 100; 150; 300; 400
50; 75; 80; 200
600; 800
1000; 1500
2000


38
45
40
32
27
21
Значение кратности трехсекундного тока электродинамической стойкости, при номинальном первичном токе, А:
20; 30
40; 100; 150; 300; 400
50; 75; 80; 200
600; 800
1000
1500
2000


96
114
102
81,5
68,7
66,7
50

Видео:
Трансформатор ТПОЛ-10-0,5S/10P-100/5У3 Трансформатор ТПОЛ-10-0,5S/10P-300/5У3

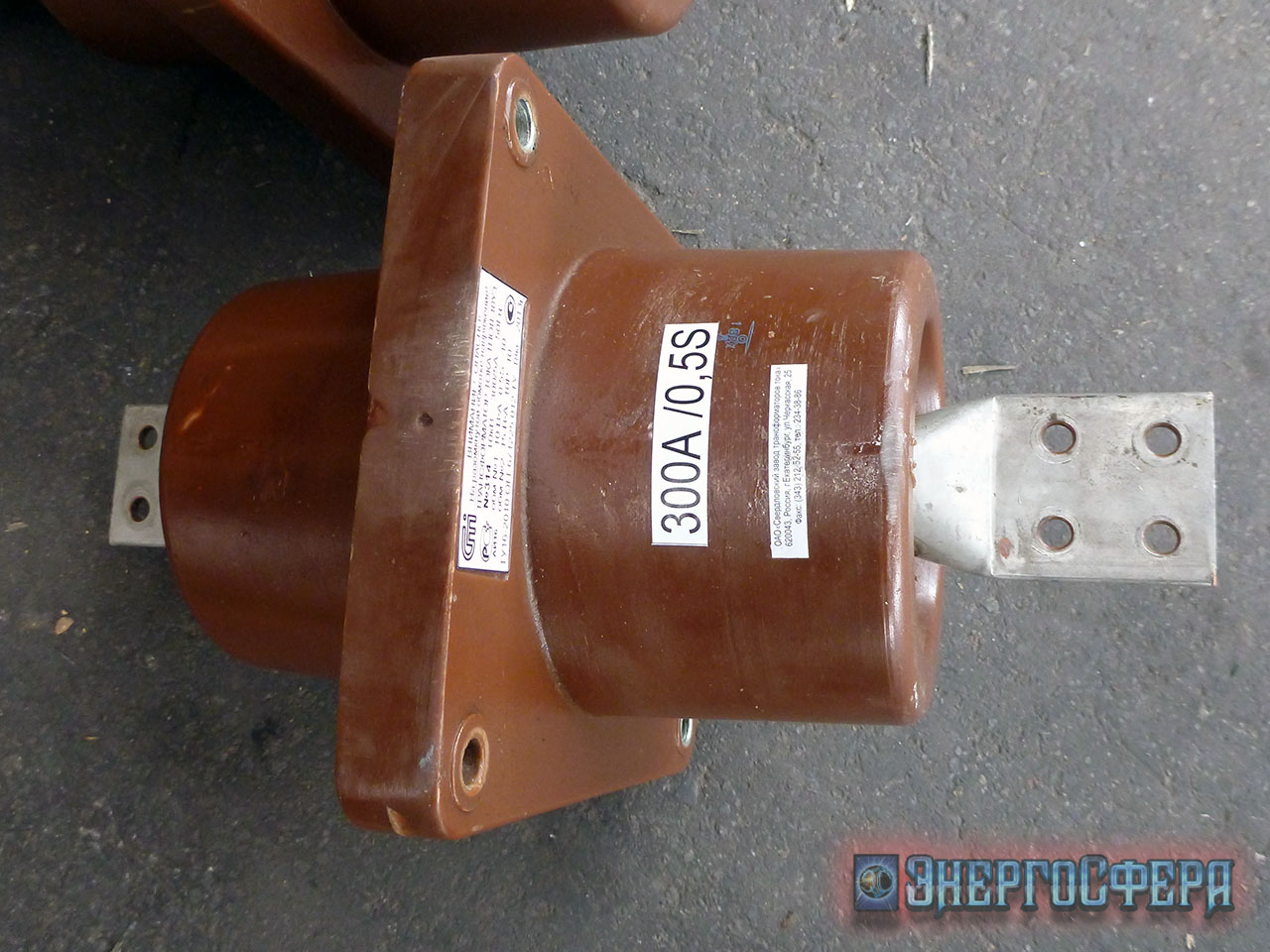

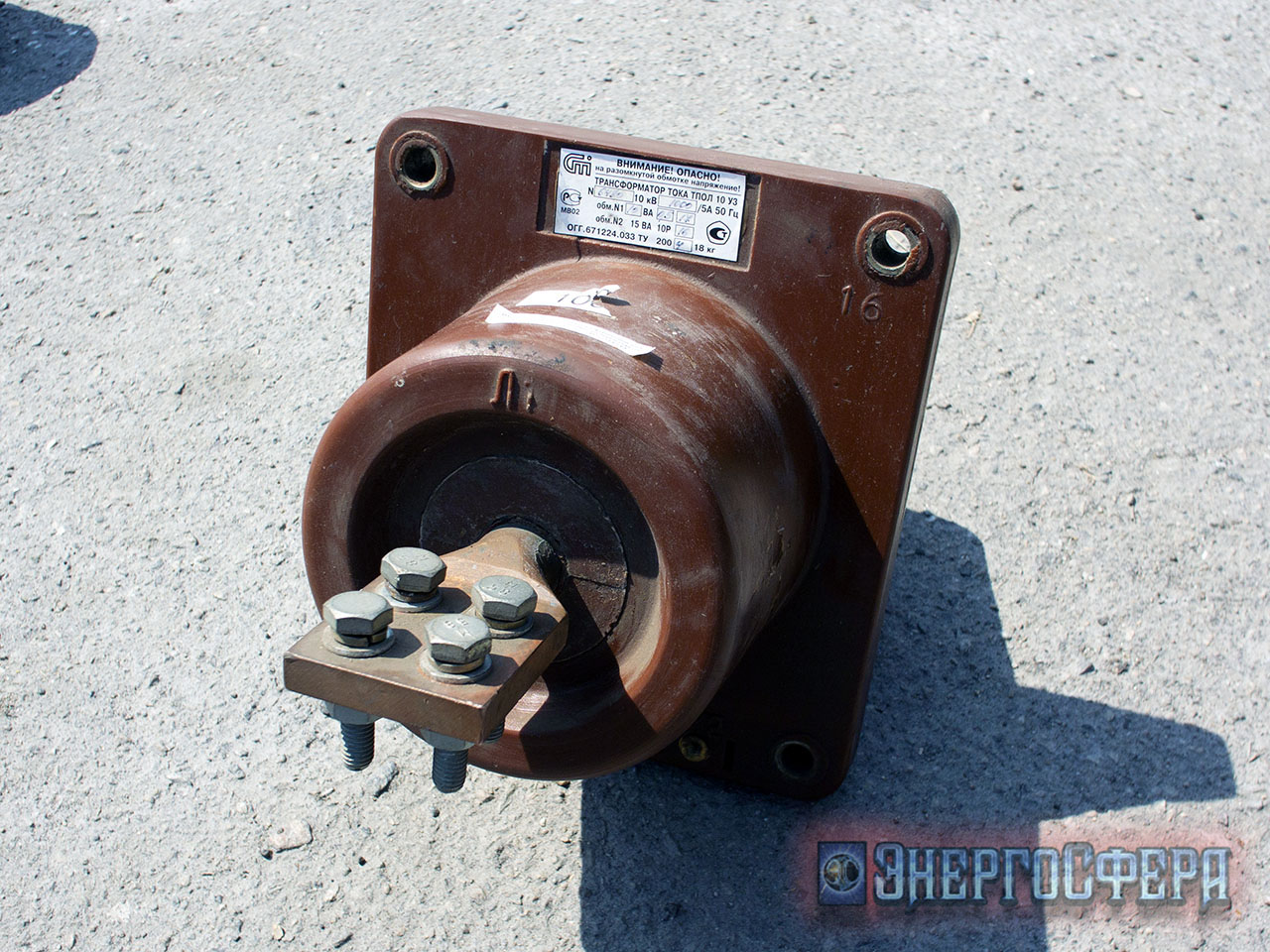

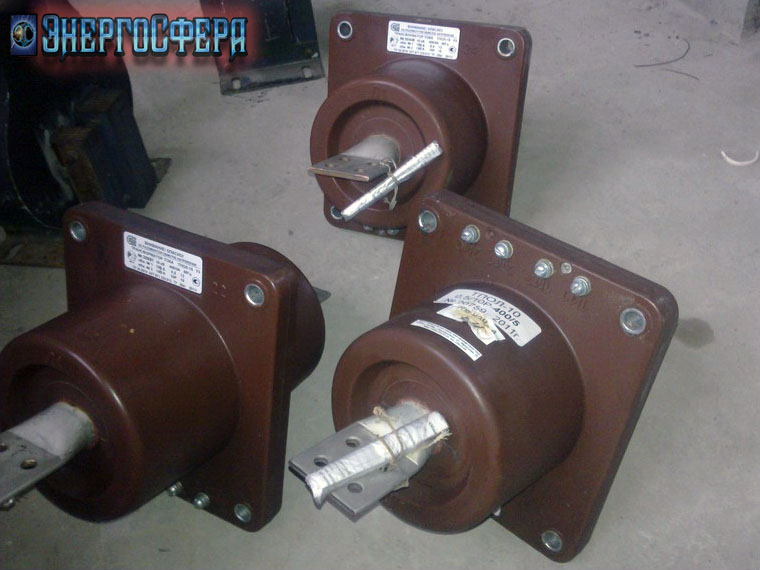

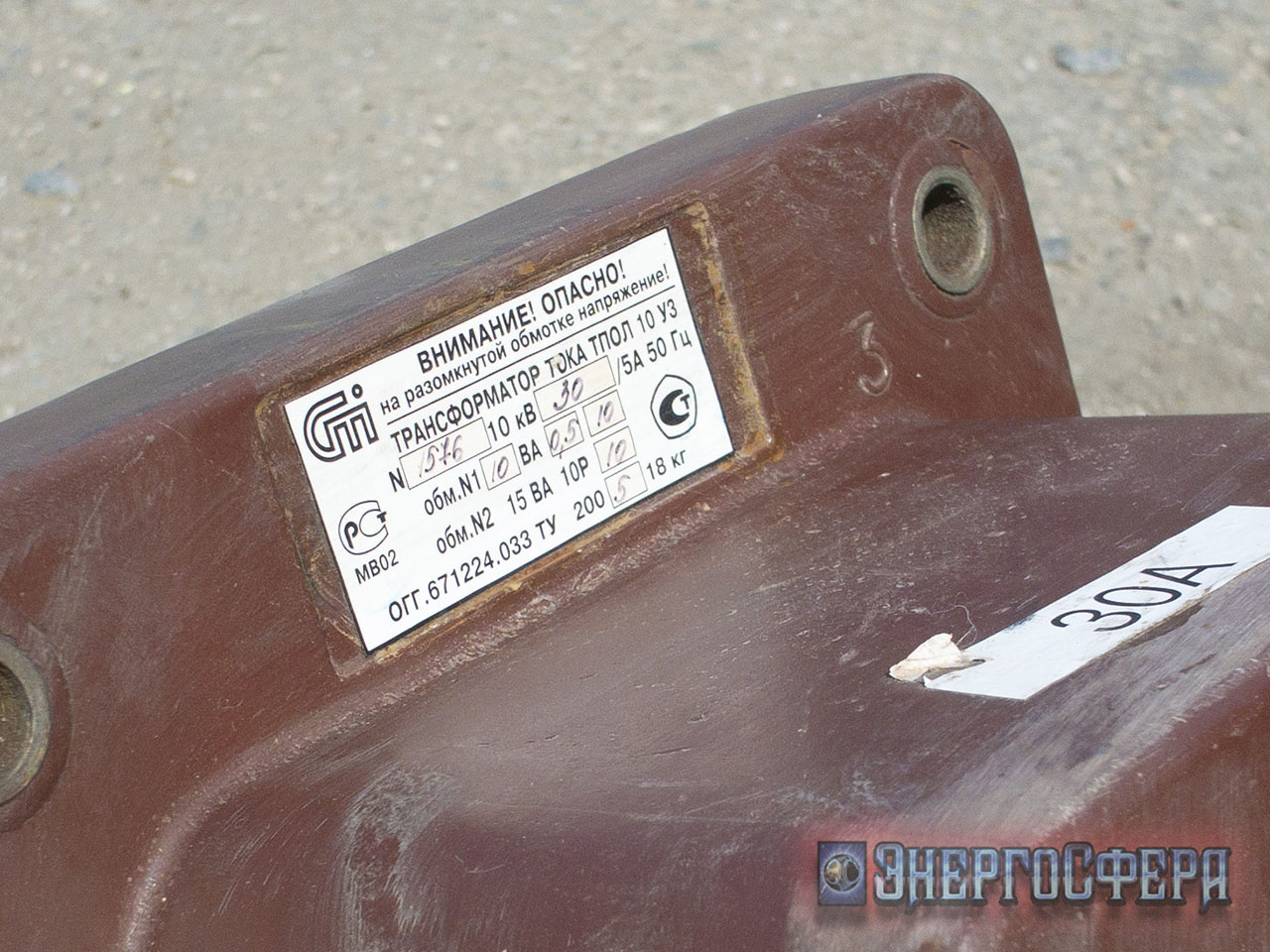

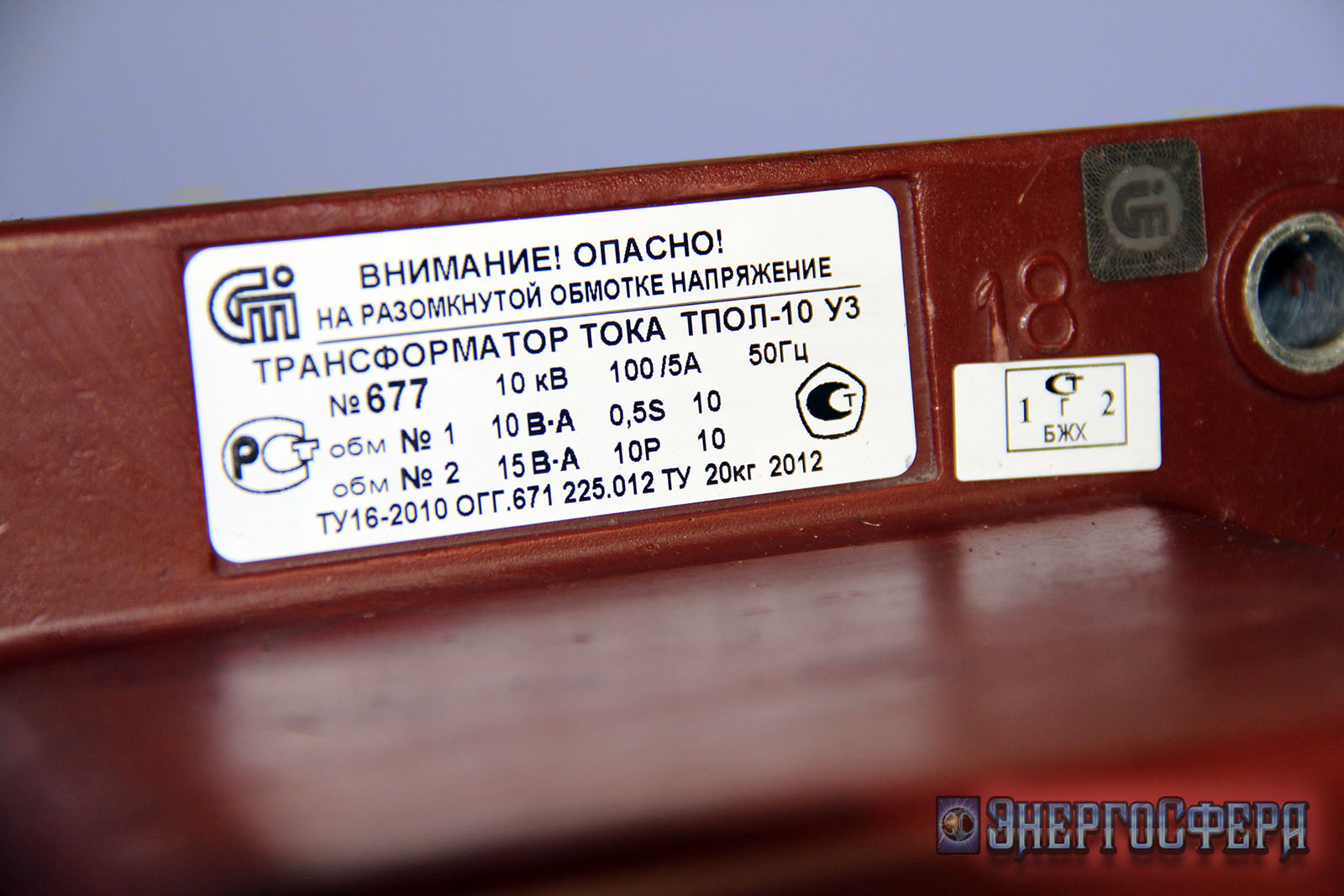

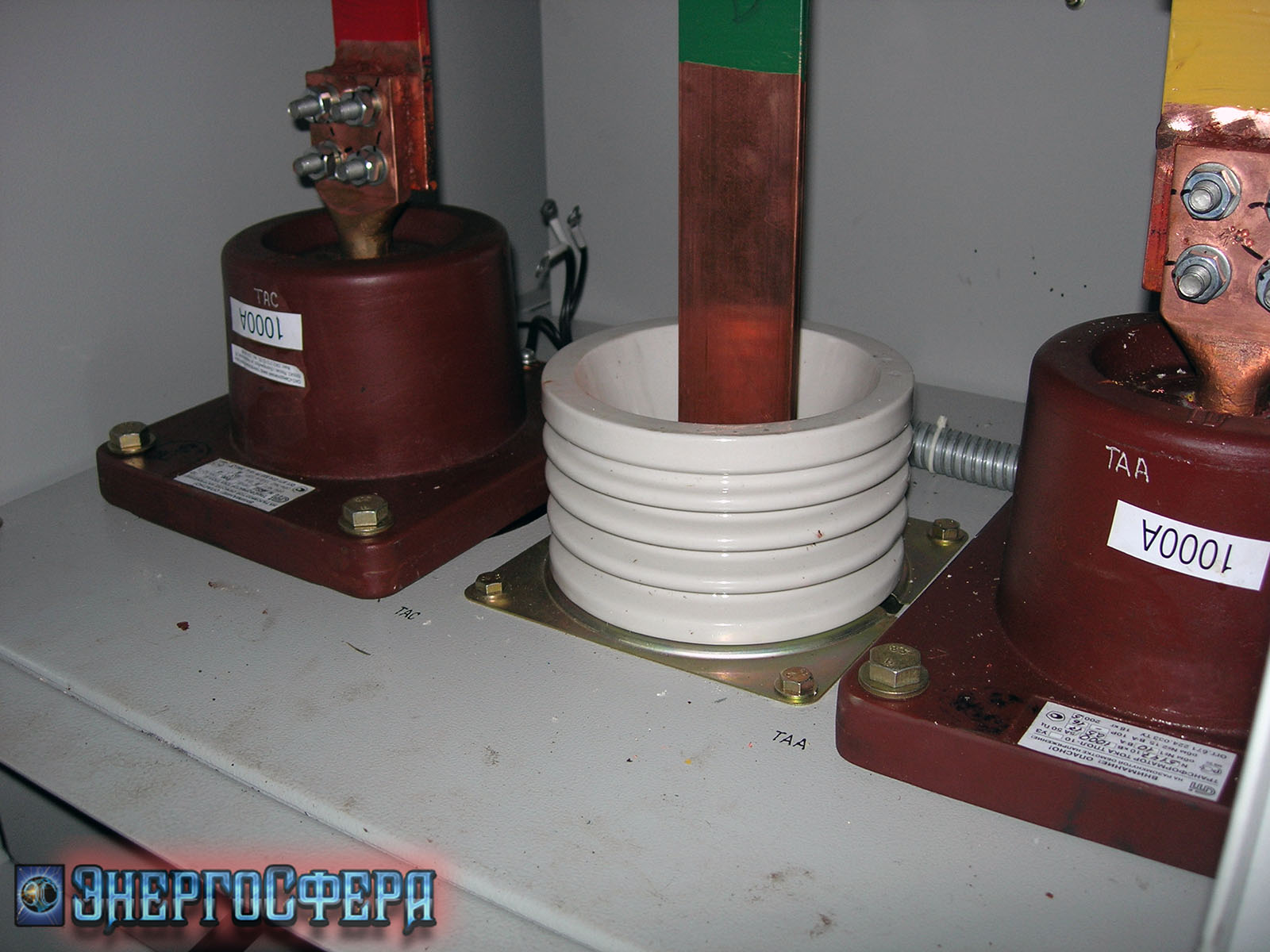

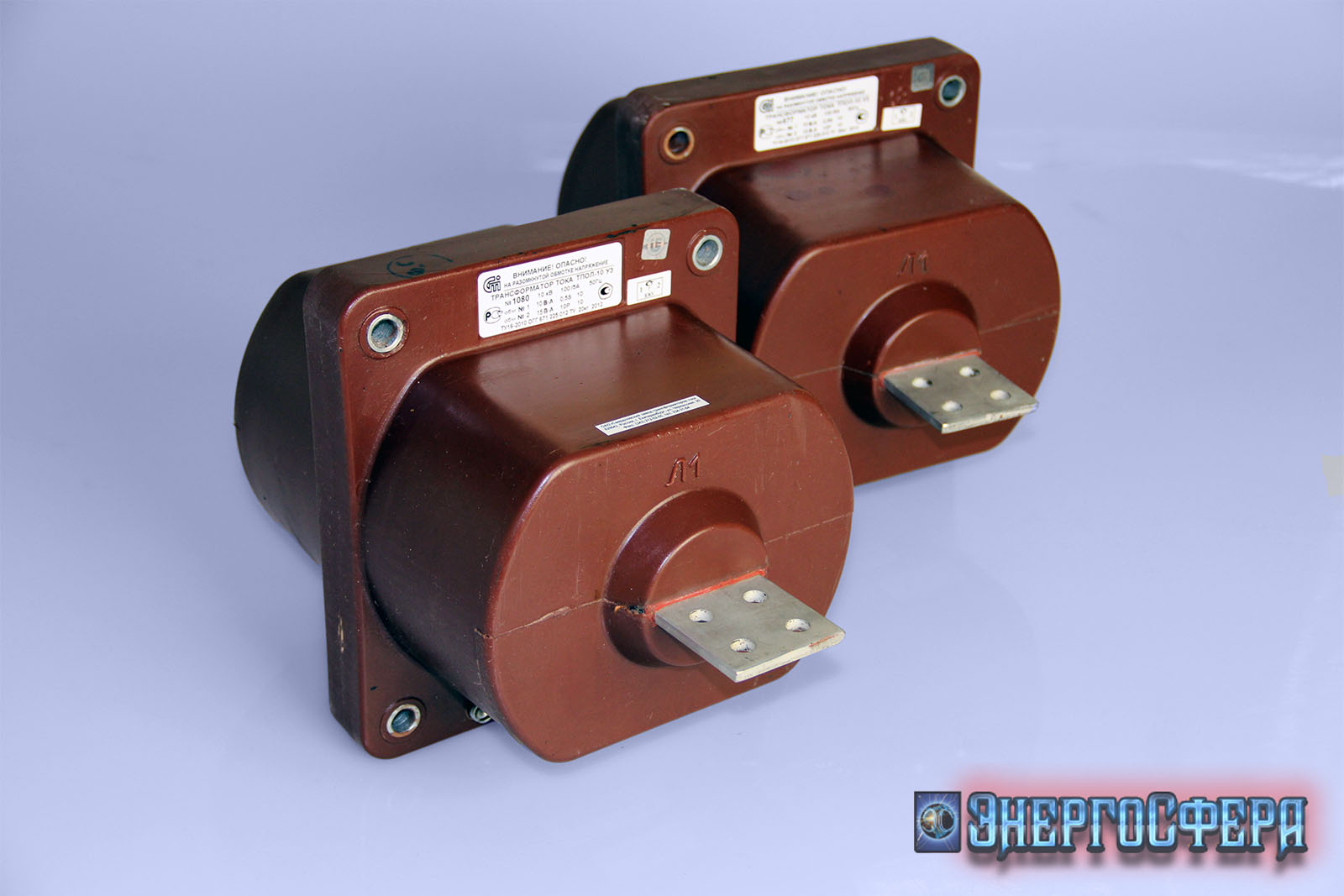

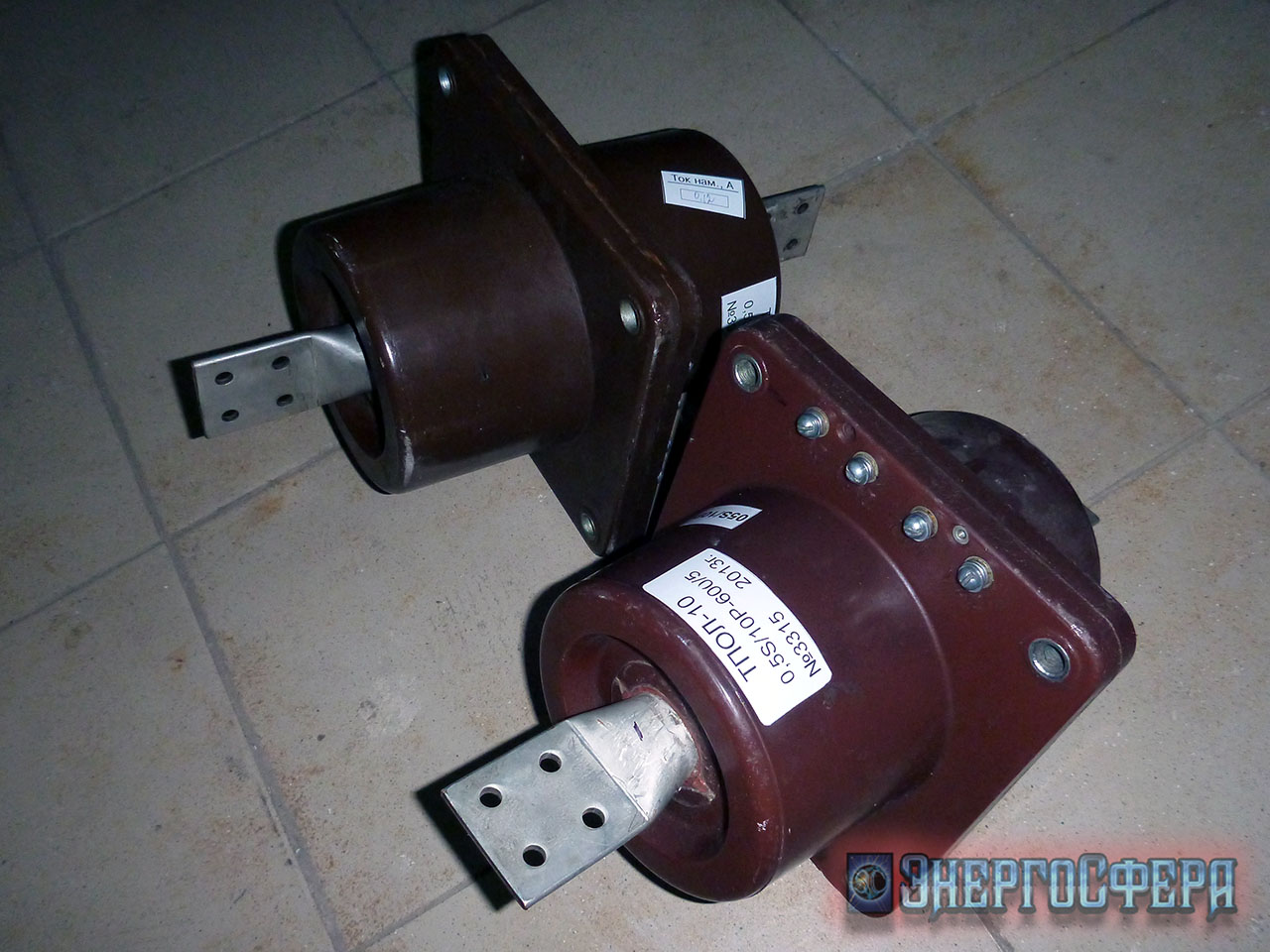

Фото трансформатора ТПОЛ-10:
Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-toka/litye-izmeritelnye-transformatory-toka-10kv/transformator-tpol-10.html#sigProIda8d9de9952

Заявки на Трансформатор ТПОЛ-10 принимаются по телефонам:

Telegram Viber Vodafon (050)299-33-89 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.

-  Экспорт - Работаем на экспорт - Экспорт - Работаем на экспорт - Экспорт  -

Автор: Денис Ярошенко
