Трансформатор ТФЗМ-110 Б-IV.2 (ТФЗМ-123 III-V.Г)

Трансформатор ТФЗМ-110 Б-IV.2 (ТФЗМ-123 III-V.Г) – это однофазный масляный однокаскадный измерительный трансформатор тока с внешней фарфоровой изоляцией. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТФЗМ-110 Б-IV.2 (ТФЗМ-123 III-V.Г) предназначен для установки в электрические сети переменного тока промышленной частоты 50 или 60 Гц.

Трансформатор ТФЗМ-110 Б-IV.2 (ТФЗМ-123 III-V.Г)  имеет климатическое исполнение "У", "УХЛ" или "Т" категории размещения 1 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -50°C до +40°C для исполнения "У", от -60°C до +50°C для исполнения "УХЛ", от -10°C до +45°C для исполнения "Т";

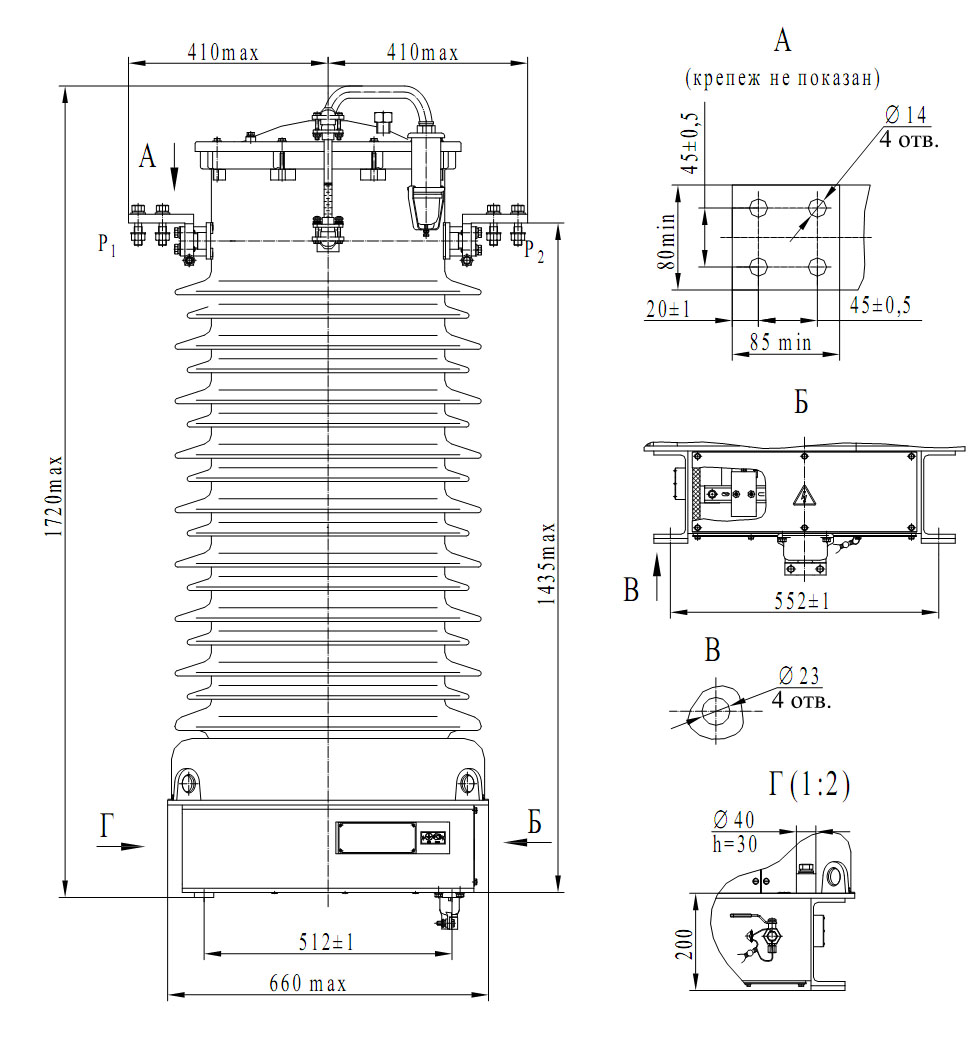

Трансформатор ТФЗМ-110 Б-IV.2 (ТФЗМ-123 III-V.Г) имеет следующую конструкцию. Кольцевой магнитопровод 18 изготавливают из ленточной электротехнической стали высокого качества. На магнитопровод наматываются вторичные обмотки 12, изолированные с сердечником кабельной бумагой 19, пропитанной маслом. Бумага покрывает как вторичные, так и первичную обмотку 11. Обмотки собираются в единый комплект, который закрепляется в металлической подставке 13. С помощью подставки вторичные обмотки закрепляются в цоколе 15. Внешнюю изоляцию трансформатора типа ТФЗМ обеспечивает фарфоровая покрышка 4. Покрышка скрепляется с цоколем крепежом 1, 2, 3 и маслостойким резиновым уплотнением 14. Весь внутренний объем трансформатора заполняется маслом 22, выполняющим функцию изоляции между обмотками. В верхней части фарфорового корпуса находится маслорасширитель 17. Он закрыт крышкой 7 которая крепится к корпусу болтами 6 через резиновую прокладку 9. На крышке расположен воздухоосушитель 8. Он предотвращает свободный доступ воздуха в трансформатор и служит влагопоглощающим фильтром. Для наблюдения за уровнем масла, на крышке трансформатора устанавливают маслоуказатель 21. Первичная обмотка 11 изготавливается из большого количества гибкого изолированного провода, который собирается в параллель, и дополнительно изолирована кабельной бумагой 19. Выводы первичной обмотки крепятся к зажимам-натяжителям, которые позволяют соединять секции последовательно или параллельно, образуя переключатель 5 который позволяет изменять номинальный первичный ток. У трансформаторов имеющих два или три коэффициента трансформации существует возможность переключения на первичной обмотке способом соединения шин наружными или внутренними перемычками, и на вторичной стороне путем присоединения необходимых отпаек вторичной обмотки. Линейные выводы первичной обмотки проходят через уплотнение 10 в фарфоровой покрышке и обозначаются Л1 и Л2. Выводы вторичных обмоток располагаются на одной из боковых стенок цоколя и закрыты крышкой 16, имеют обозначение 1И1–1И2, 2И1–2И2, 3И1–3И2. В нижней части коробки выводов вторичных обмоток имеется отверстие для установки кабельной муфты, которая служит для разделки в ней концов подводимого кабеля. На боковой стенке цоколя расположен болт заземления 20 и масловыпускной патрубок для слива и снятия проб масла.



Трансформаторы ТФЗМ-110 Б-IV.2 (ТФЗМ-123 III-V.Г) обладают следующими преимуществами:

- трансформаторы обладают широким спектром технических характеристик (широкий диапазон первичных токов, классов точности, вторичных нагрузок). Возможность изготовления трансформатора с любым сочетанием класса точности и вторичной нагрузки;

- высокое качество, надежность, долговечность, и точность измерений;

- удобный способ монтажа.

Заявки на Трансформатор ТФЗМ-110 Б-IV.2 (ТФЗМ-123 III-V.Г) принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
