Трансформатор ТФЗМ-220 Б-IV (ТФЗМ-245 II-IV)

Трансформатор ТФЗМ-220 Б-IV (ТФЗМ-245 II-IV)Трансформатор ТФЗМ-220 Б-IV (ТФЗМ-245 II-IV) – это однофазный масляный однокаскадный измерительный трансформатор тока с внешней фарфоровой изоляцией. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТФЗМ-220 Б-IV (ТФЗМ-245 II-IV) предназначен для установки в электрические сети переменного тока промышленной частоты 50 или 60 Гц.

Структура условного обозначения ТФЗМ-Х1 Х23456 Х7:
Т - трансформатор тока; Ф - фарфоровый корпус; З - вторичная обмотка звеньевого типа; М - маслонаполненный; Х1 - номинальное напряжение в кВ; Х2 - категория внешний изоляции (А, Б, В); Х3 - номер конструктивного варианта исполнения; Х4 -  номинальный класс точности; Х5 - номинальный первичный ток, А; Х6 - номинальный вторичный ток, А; Х7 - климатическое исполнение (У, УХЛ, Т) и категория размещения (1).

Трансформатор ТФЗМ-220 Б-IV (ТФЗМ-245 II-IV)  имеет климатическое исполнение "У", "УХЛ" или "Т" категории размещения 1 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора ТФЗМ-220 Б-IV (ТФЗМ-245 II-IV)
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -50°C до +40°C для исполнения "У", от -60°C до +50°C для исполнения "УХЛ", от -10°C до +45°C для исполнения "Т";
- Относительная влажность воздуха - 80% при температуре +20°C;
- Скорость ветра не более 60 м/с;
- Неагрессивная и не взрывоопасная окружающая среда.
Чертеж, габаритные и установочные размеры трансформатора ТФЗМ-220 Б-IV (ТФЗМ-245 II-IV)

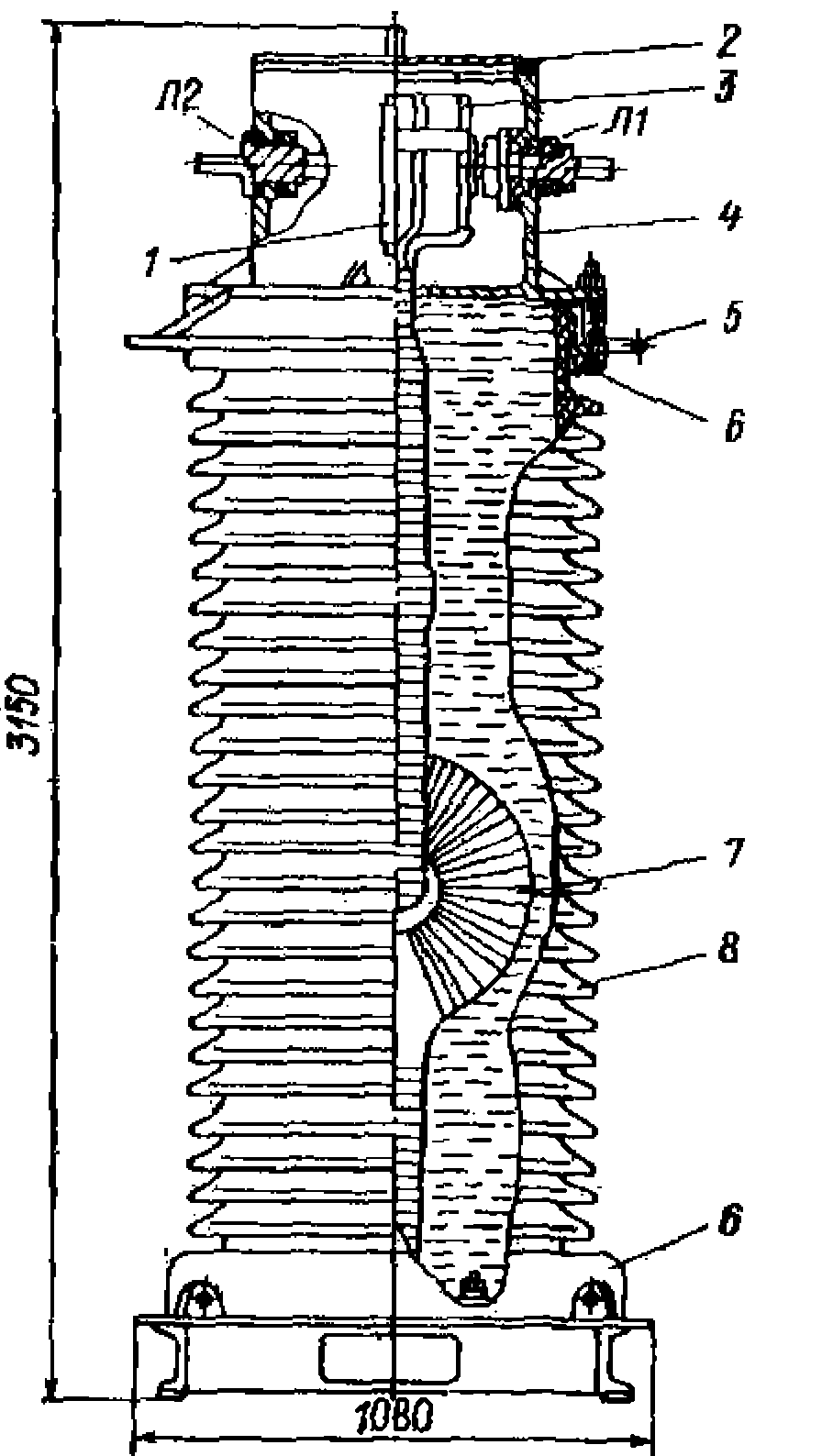

Трансформатор ТФЗМ-220 Б-IV (ТФЗМ-245 II-IV) имеет следующую конструкцию. Кольцевой магнитопровод трансформатора изготавливают из ленточной электротехнической стали высокого качества. На магнитопровод наматываются вторичные обмотки 7, изолированные с сердечником кабельной бумагой, пропитанной маслом. Бумага покрывает как вторичные, так и первичную обмотку. Обмотки собираются в единый комплект, который закрепляется в металлической подставке. С помощью подставки вторичные обмотки закрепляются в цоколе. В трансформаторах ТФЗМ на номинальное напряжение 220 кВ стойка выполняется удлиненной для увеличения расстояния между первичной обмоткой и цоколем. Благодаря такой конструкции вторичные обмотки располагаются не в нижней части трансформатора, а в середине. Внешнюю изоляцию трансформатора типа ТФЗМ обеспечивает фарфоровая покрышка 8. Покрышка скрепляется с цоколем крепежным фланцем и маслостойким резиновым уплотнением. Весь внутренний объем трансформатора заполняется маслом, выполняющим функцию изоляции между обмотками. В верхней части фарфорового корпуса находится маслорасширитель 4. Он закрыт крышкой 2 которая крепится к корпусу болтами через резиновую прокладку.Конструкция трансформатора ТФЗМ-220 Б-IV (ТФЗМ-245 II-IV) На крышке имеется дыхательный клапан с воздухоосушителем. Для наблюдения за уровнем масла, на крышке трансформатора устанавливают маслоуказатель 1. Для повышения напряжения короны в нижней части маслорасширителя трансформатора устанавливают экранное кольцо 5 и защитную арматуру 6, которая также устанавливается и на цоколе трансформатора. Первичная обмотка изготавливается из большого количества гибкого изолированного провода, который собирается в параллель, и дополнительно изолирована кабельной бумагой. Выводы первичной обмотки крепятся к зажимам-натяжителям, которые позволяют соединять секции последовательно или параллельно, образуя переключатель 3 который позволяет изменять номинальный первичный ток. У трансформаторов имеющих два или три коэффициента трансформации существует возможность переключения на первичной обмотке способом соединения шин наружными или внутренними перемычками, и на вторичной стороне путем присоединения необходимых отпаек вторичной обмотки. Линейные выводы первичной обмотки проходят через резиновое уплотнение в фарфоровой покрышке и обозначаются Л1 и Л2. Выводы вторичных обмоток располагаются на одной из боковых стенок цоколя и закрыты крышкой, имеют обозначение 1И1–1И2, 2И1–2И2, 3И1–3И2. В нижней части коробки выводов вторичных обмоток имеется отверстие для установки кабельной муфты, которая служит для разделки в ней концов подводимого кабеля. На боковой стенке цоколя расположен болт заземления и масловыпускной патрубок для слива и снятия проб масла.
Конструкция трансформатора ТФЗМ-220 Б-IV (ТФЗМ-245 II-IV)

Основные технические характеристики трансформатора ТФЗМ-220 Б-IV (ТФЗМ-245 II-IV):
Наименование параметра Величина
Значение номинального напряжения, кВ 220
Значение наибольшего рабочего напряжения, кВ 252
Значение номинального первичного тока, А
500-1000-2000
Значение номинального вторичного тока, А
1 или 5
Трансформаторы с несколькими коэффициентами трансформации изготавливаются на максимальный ток, если не выставлено иное требование
Количество вторичных обмоток, шт
- для измерений
- для защиты
4
1
3
Значение номинальной нагрузки вторичных обмоток, ВА
для защиты, при работе в классе точности
10Р
для измерений, при работе в классе точности
0,2S
0,2
0,5S
0,5


50, 50, 30

30
20
30
30
При работе трансформатора в классе точности 0,2; 0,2S; 0,5S; 1; 5Р номинальная вторичная нагрузка может изменяться в соответствии с ДСТУ ГОСТ 7746
Значение категории внешней изоляции
Б
Значение тока электродинамической стойкости, кА
25-50-100
Значение тока термической стойкости, кА 9,8-19,8-39,2
Значение частоты переменного тока, Гц
50, 60
Время протекания тока короткого замыкания, с
3
Значение отношения длины пути утечки внешней изоляции к наибольшему рабочему напряжению, мм/кВ
22,5
Значение номинальной предельной кратности вторичных обмоток для защиты
25; 20
Масса, кг
- трансформатора
- масла

2150
850

Трансформаторы ТФЗМ-220 Б-IV (ТФЗМ-245 II-IV) обладают следующими преимуществами:
- трансформаторы обладают широким спектром технических характеристик (широкий диапазон первичных токов, классов точности, вторичных нагрузок). Возможность изготовления трансформатора с любым сочетанием класса точности и вторичной нагрузки;
- высокое качество, надежность, долговечность, и точность измерений;
- удобный способ монтажа.
