Трансформатор ТЗЛ-200

Трансформатор ТЗЛ-200 является трансформатором тока нулевой последовательности, и предназначен для установки на кабель. Используется для подачи напряжения в цепь релейной защиты при замыкании на землю какой-либо из жил трехфазного кабеля. Трансформатор ТЗЛ-200 устанавливают в комплектные распределительные устройства.

Основной принцип работы. В окне трансформатора расположен трехфазный кабель. При нормальных условиях все фазы смещены на одинаковые углы. Этим осуществляется компенсация магнитных полей от протекающих по кабелю токов. Результирующее магнитное поле вокруг кабеля равно нулю. При замыкании какой либо из жил нарушается симметрия, возникают токи нулевой последовательности, которые наводят напряжение в трансформаторе. Таким образом осуществляется управление работой реле.

Трансформатор ТЗЛ-200 изготавливают в климатическом исполнении “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);
- верхнее значение температуры внутри КРУ +50°C, нижнее - -45°C;
- допускается влажность воздуха 100%, при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

Чертеж, габаритные и установочные размеры трансформатора ТЗЛ-200

Основные технические характеристики трансформаторов ТЗЛ-200:

Параметр	Величина
Напряжение сети, В	660*
Частота сети, Гц	50
Коэффициент трансформации	60/1
Односекундный ток термической стойкости вторичной обмотки, А	140
Значение испытательного одноминутного напряжения, кВ	3
Значение чувствительности защиты по первичному току, при работе с реле РТЗ-51 с уставкой 0,03А при параллельном соединении обмоток реле и сопротивлением соединительных проводов 1 Ом, не более, А	2,8

* Возможна установка трансформаторов в высоковольтных шинных или кабельных линиях на номинальное напряжение 3-110 кВ при условии, что главная изоляция между вторичной обмоткой трансформатора и токопроводящими жилами (шина, кабель) обеспечивается изоляцией кабеля (шины) или воздушным зазором.

Конструкция трансформатора ТЗЛ-200. Трансформатор ТЗЛ-200 изготавливается с диаметром окна 206мм. Трансформатор имеет вид опорной конструкции. Роль первичной обмотки выполняет трехфазный кабель, который пропускается через окно трансформатора. Вторичная обмотка тороидального типа намотана на магнитопровод, помещена в корпус, и заливается эпоксидным компаундом. Магнитопровод изготавливают из высококачественной электротехнической стали имеющей высокую магнитную проницаемость. Изоляция между первичной и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля. Для крепления трансформатора на месте установки служат втулки с резьбовыми отверстиями, расположенные в нижней части трансформатора. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.

Видео: трансформатор ТЗЛ-200:

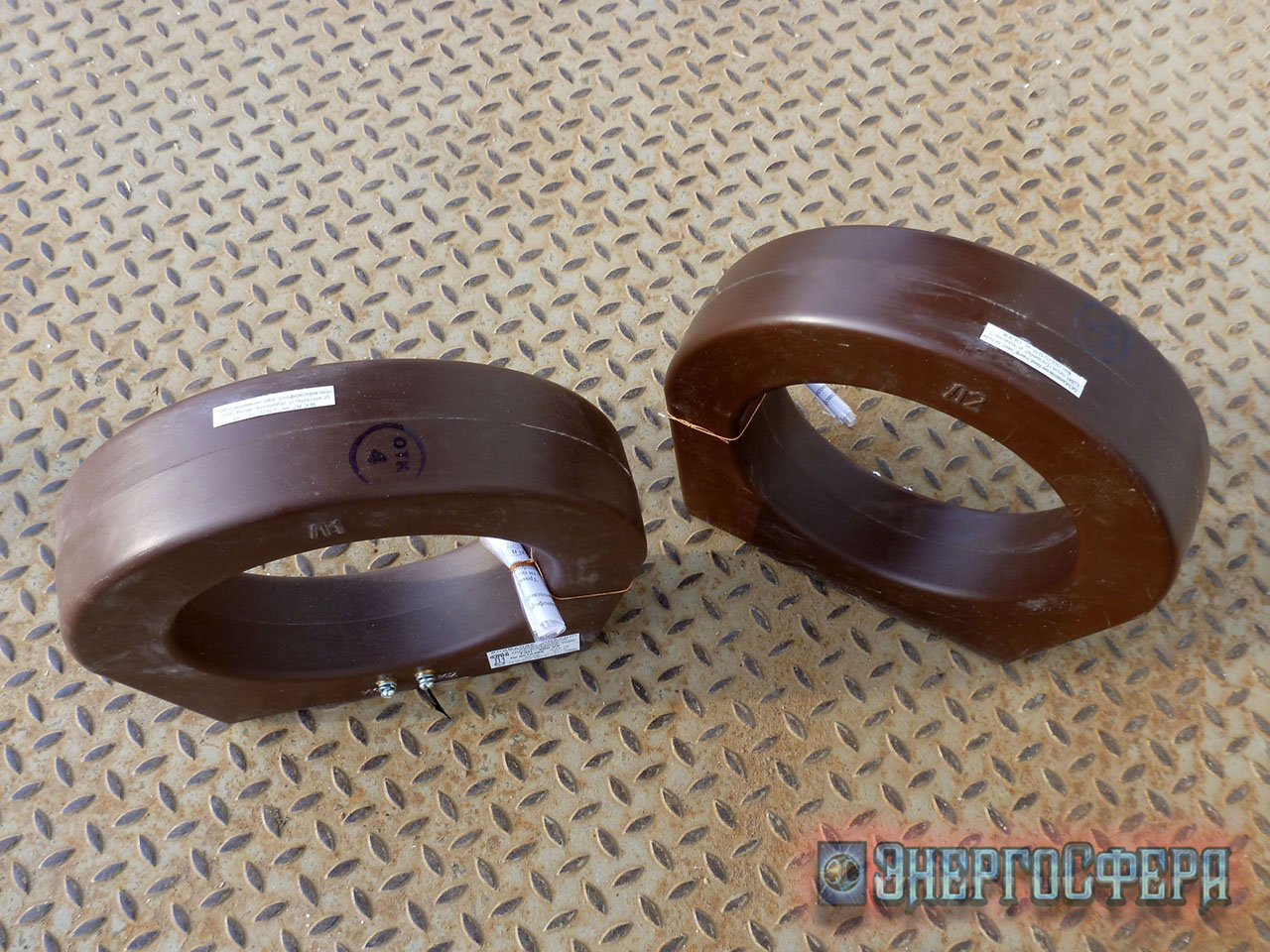

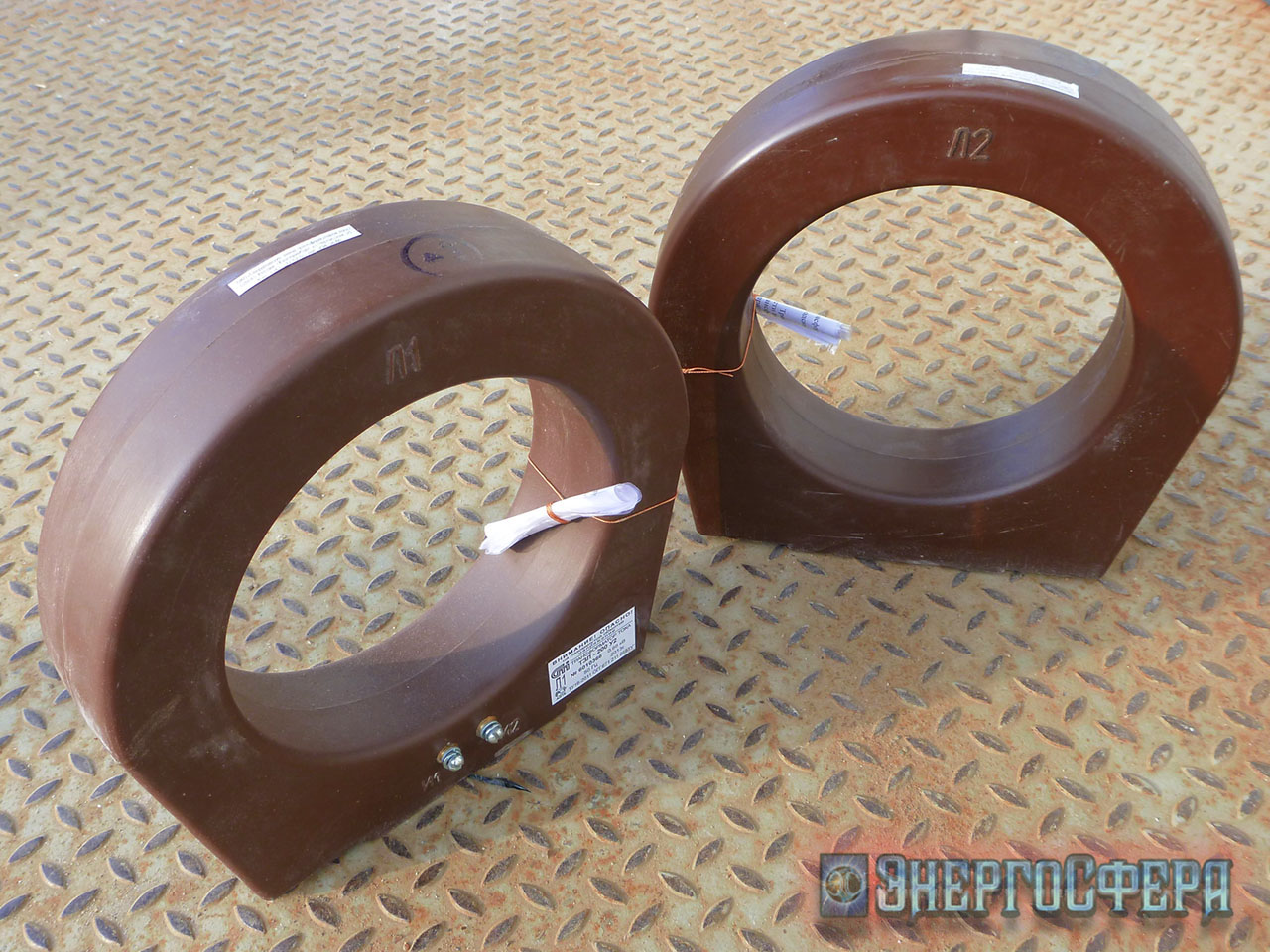

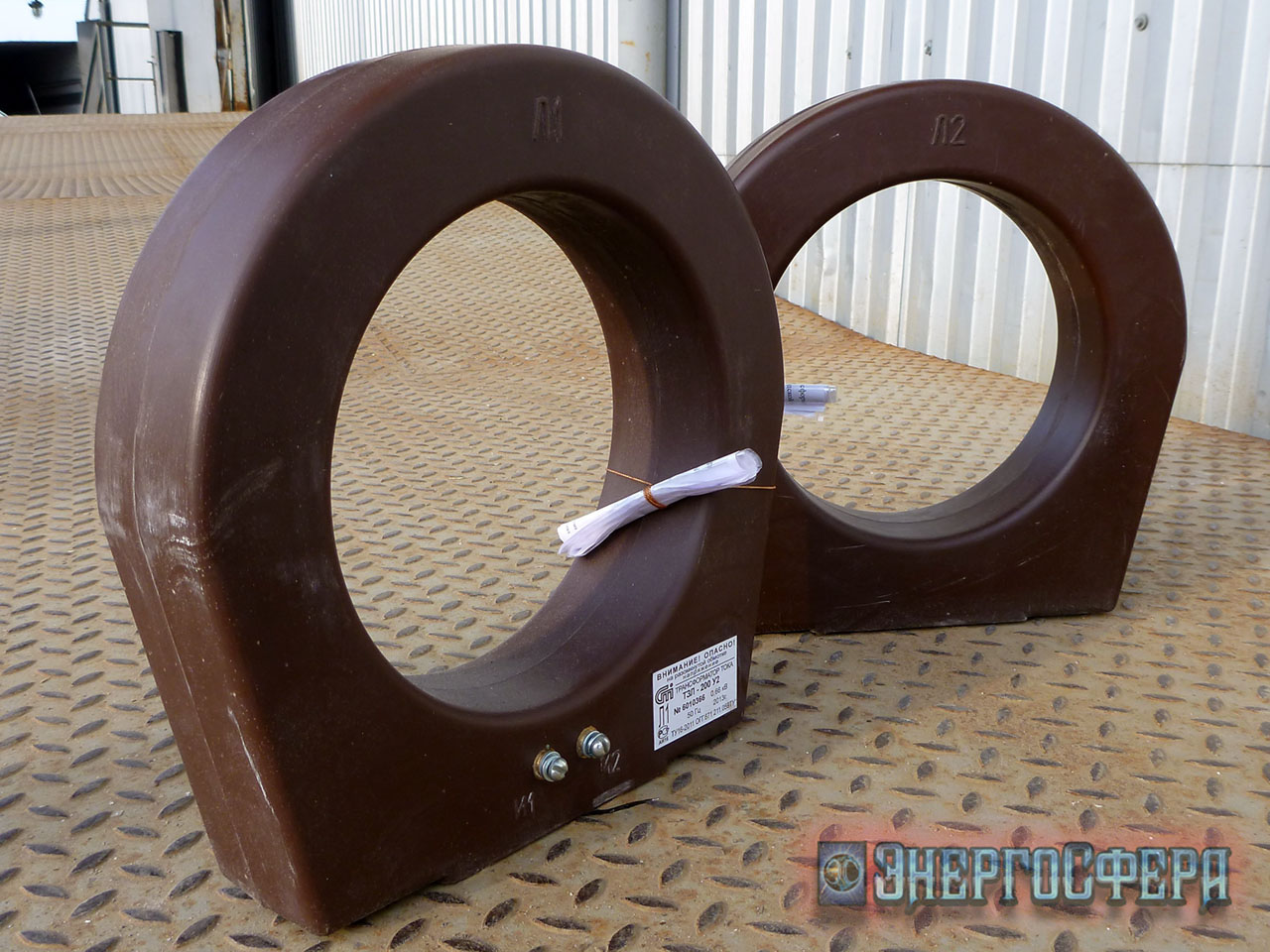

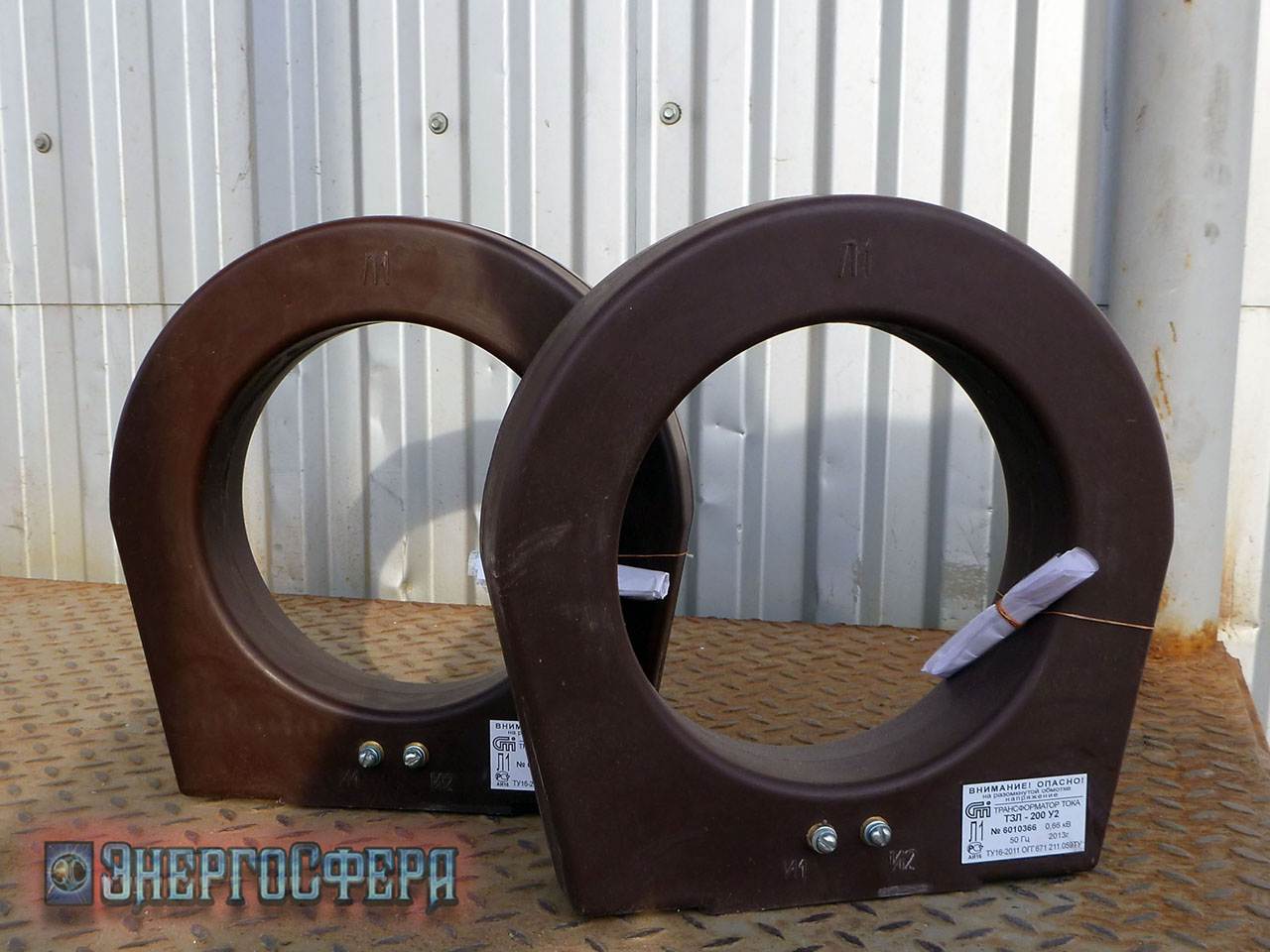

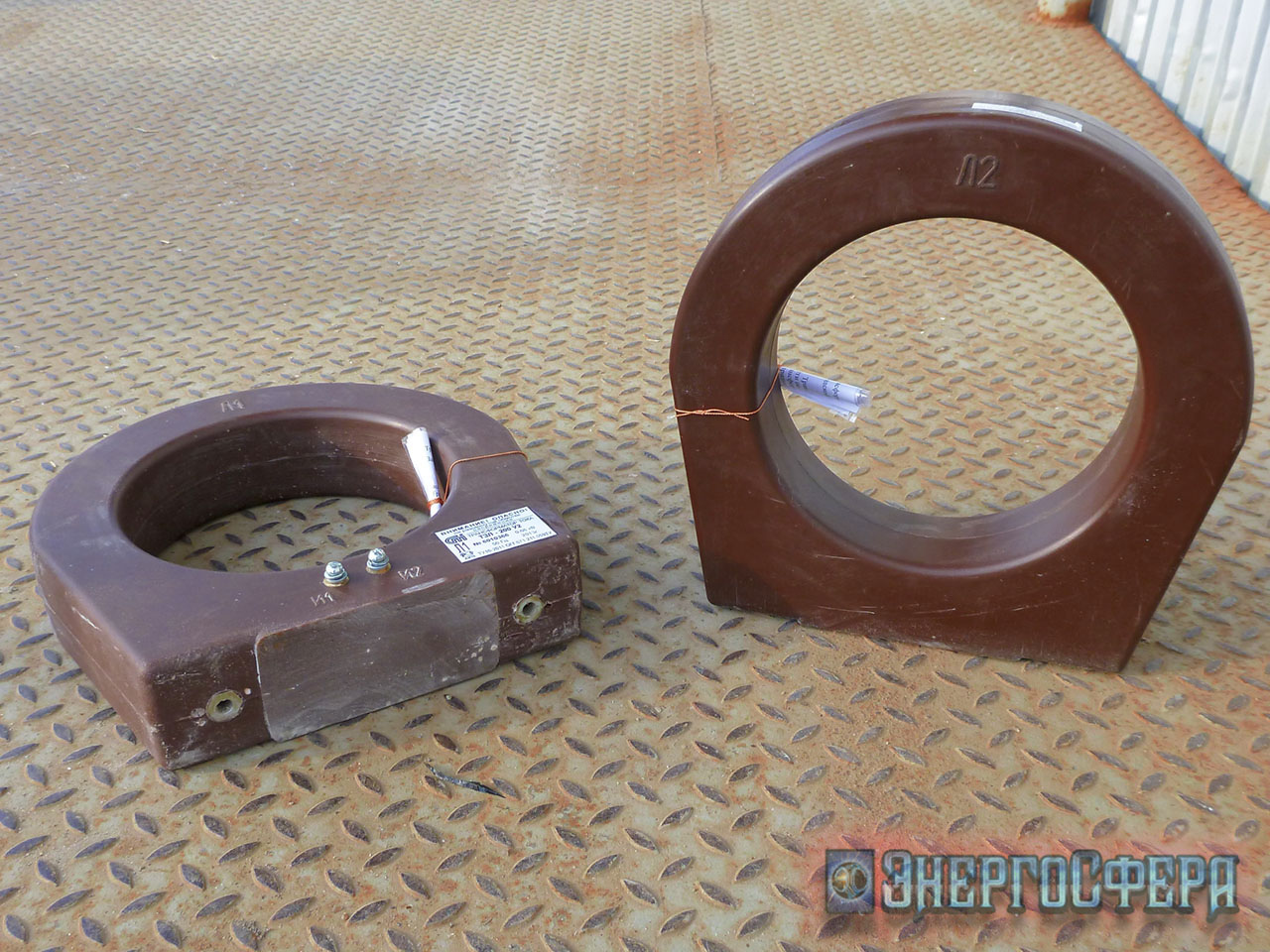

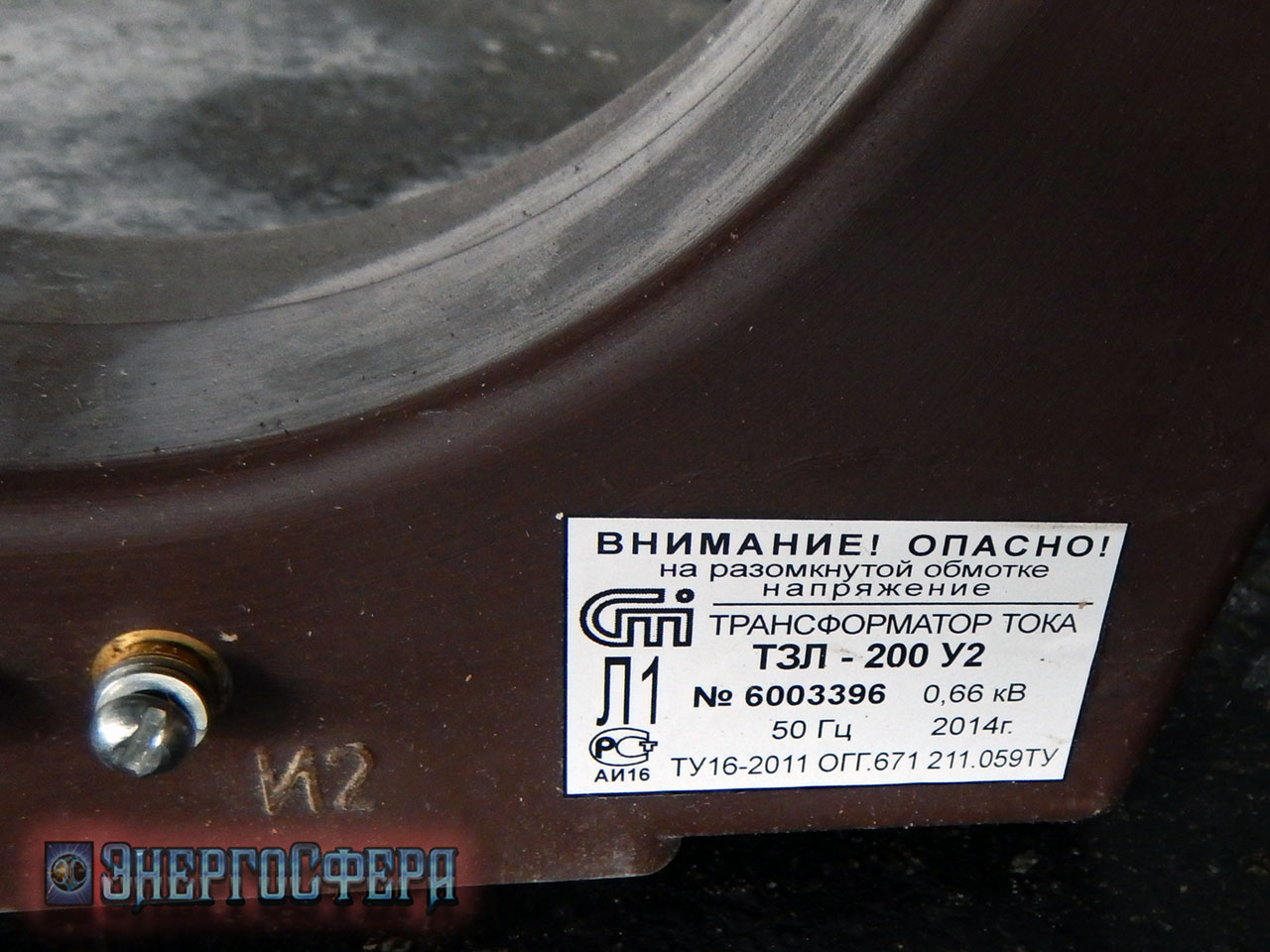

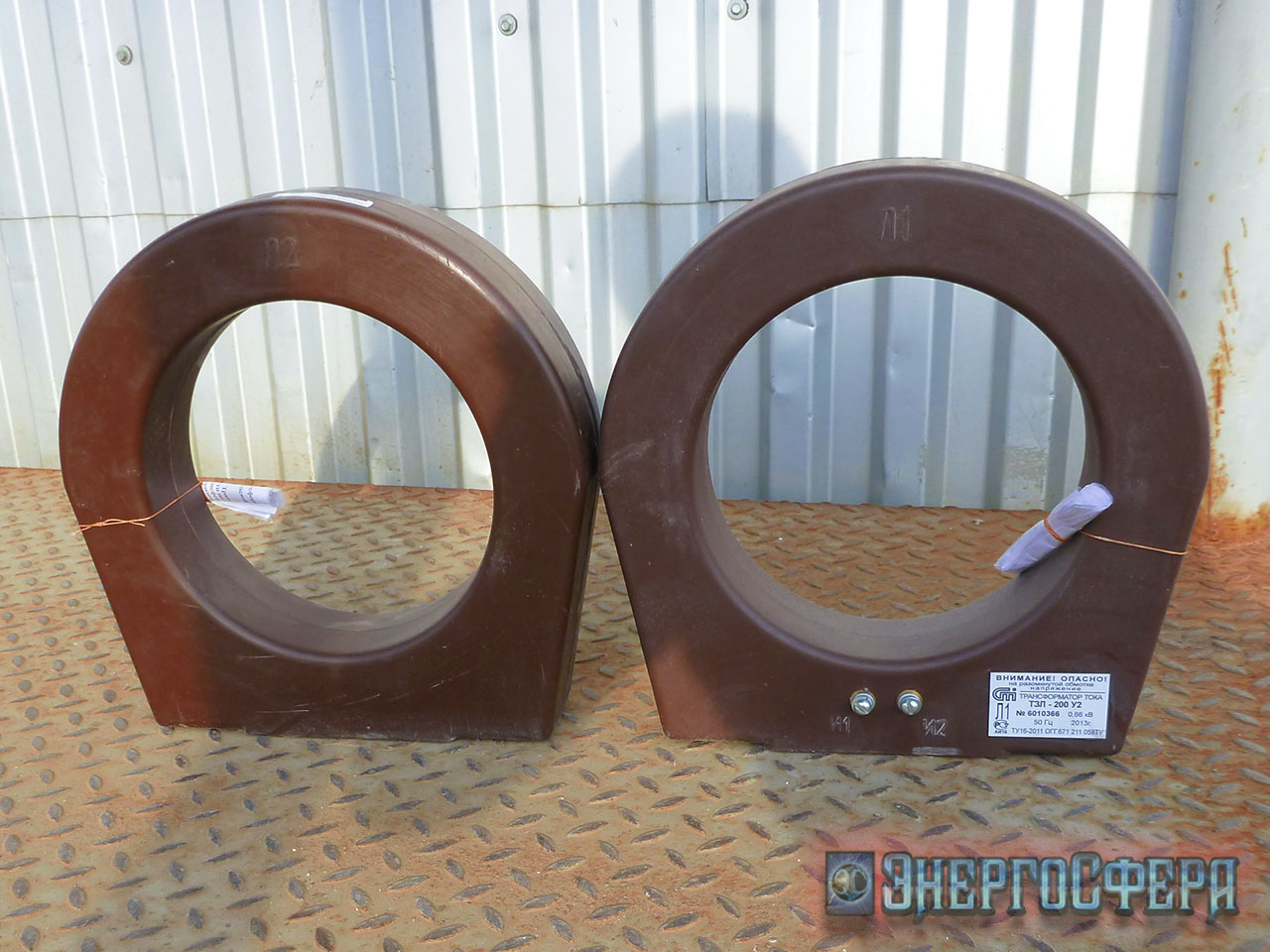

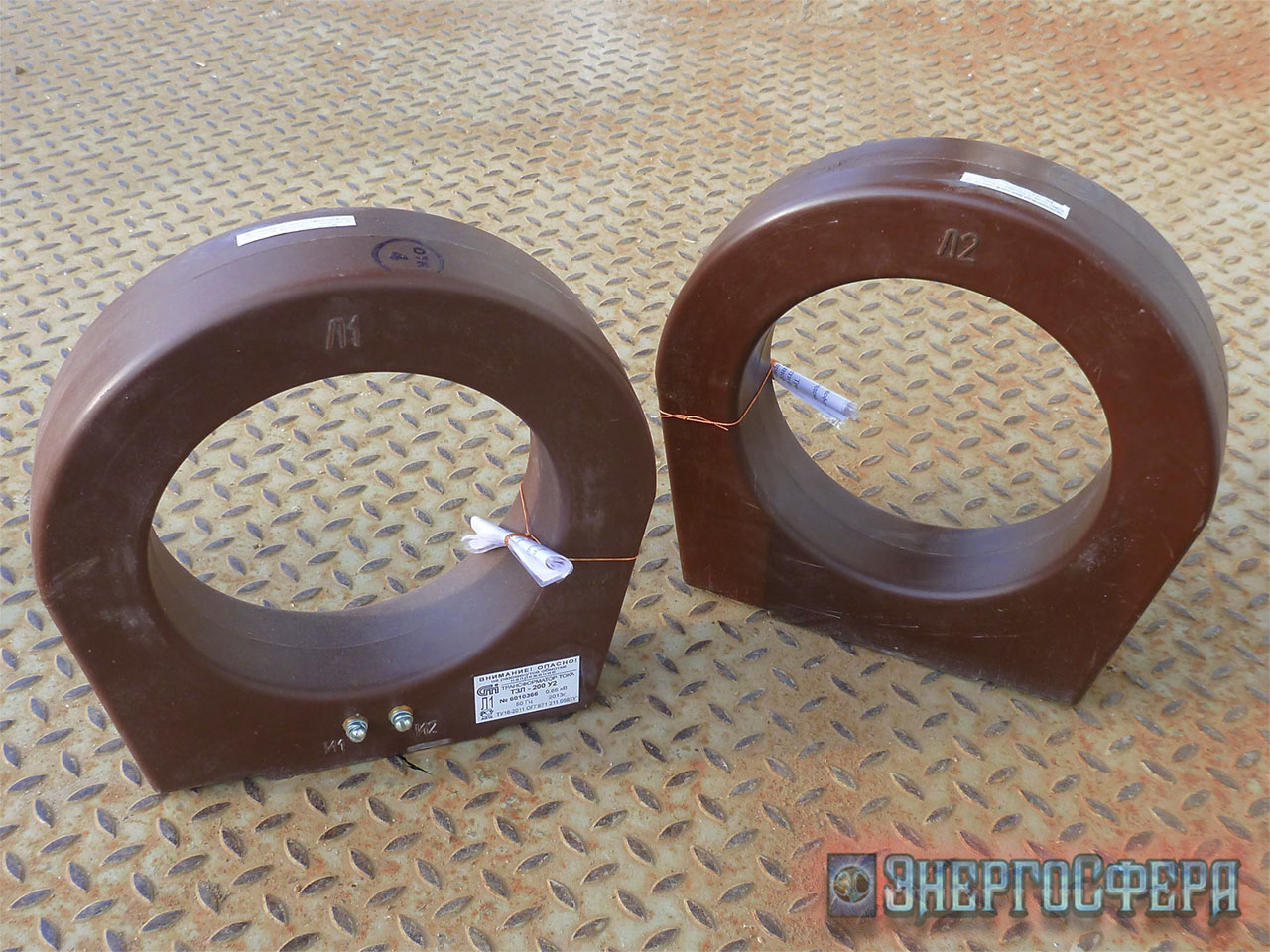

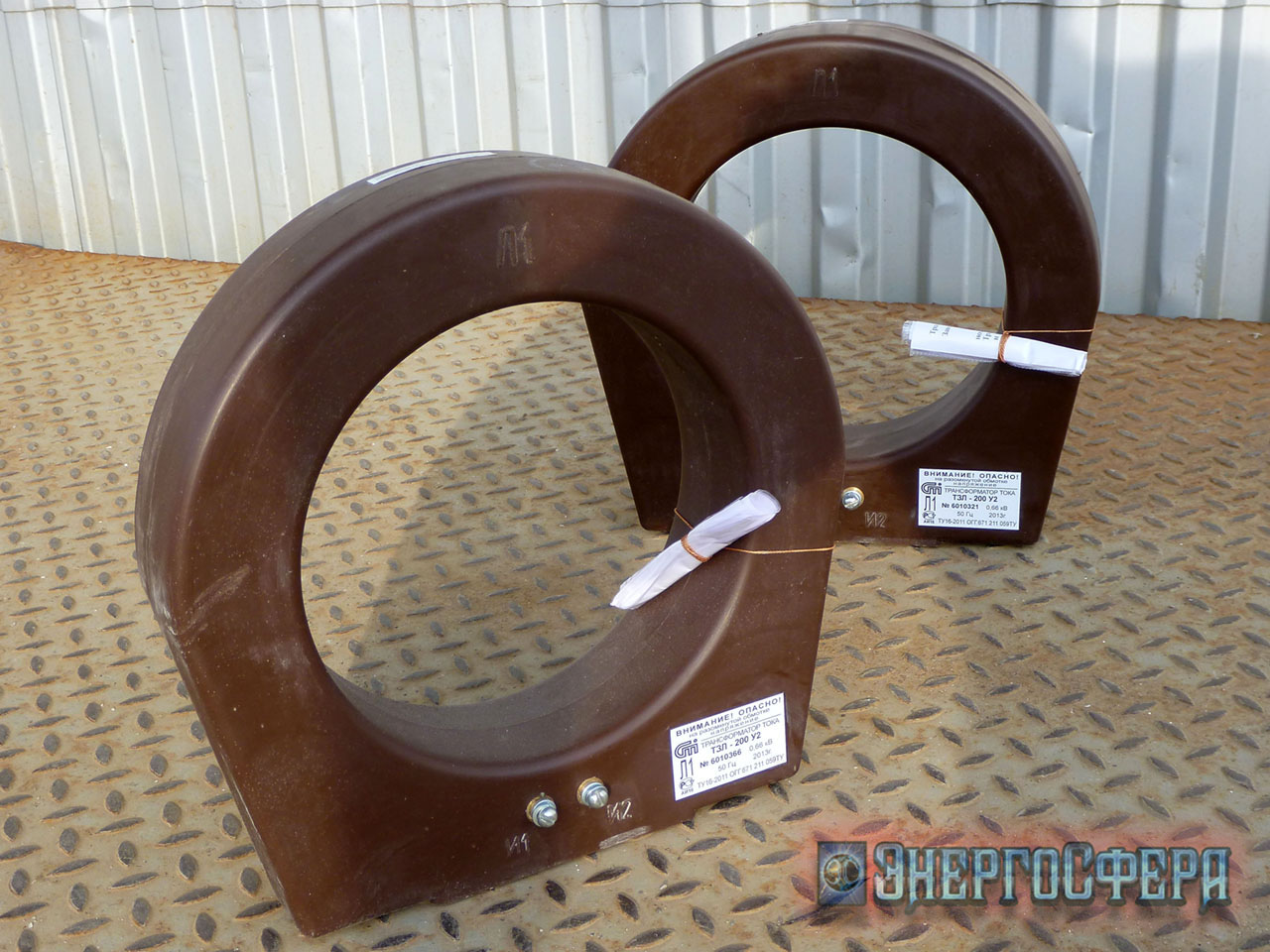

Фото трансформатора ТЗЛ-200:
