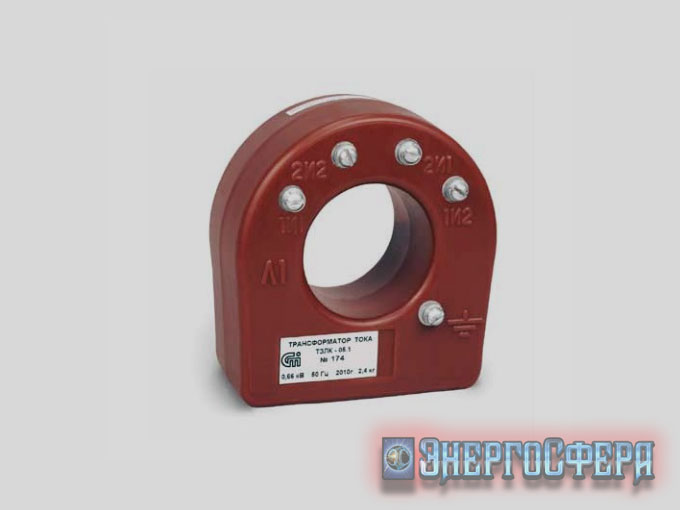

Трансформатор ТЗЛК-О5.1

Трансформатор ТЗЛК-О5.1 литой является трансформатором тока нулевой последовательности, и предназначен для установки на кабель. Используется для подачи напряжения в цепь релейной защиты при замыкании на землю какой-либо из жил трехфазного кабеля. Трансформатор ТЗЛК-О5.1 устанавливают в комплектные распределительные устройства угольных шахт и атомных станций (АС).

Основной принцип работы. В окне трансформатора расположен трехфазный кабель. В нормальном режиме работы все фазы смещены на одинаковые углы. Этим осуществляется компенсация магнитных полей от протекающих по кабелю токов. При замыкании какой либо из жил нарушается симметрия, возникают токи нулевой последовательности, которые наводят напряжение в трансформаторе. Таким образом осуществляется управление работой реле.

Трансформатор ТЗЛК-О5.1 изготавливают в климатическом исполнении “О”, категории размещения 5.1 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);
- верхнее значение температуры внутри КРУ +50°C;

- нижнее допустимое значение температуры, значение влажности воздуха, давление согласно ГОСТ 15543.1;

- допускается влажность воздуха 100%, при температуре +25°C;
- окружающая среда - атмосфера подземных выработок угольных и сланцевых шахт;
- положение в котором может работать трансформатор – любое.

Чертеж, габаритные и установочные размеры трансформатора ТЗЛК-О5.1

Основные технические характеристики трансформаторов ТЗЛК-О5.1:

Параметр	Величина
Напряжение сети, В	660*
Частота сети, Гц	50
Коэффициент трансформации	25/1
Односекундный ток термической стойкости, А	140
Значение напряжения на выводах "1И1" и "1И2" вторичной обмотки трансформатора при нагрузке 1 Ом и протекании по обмотке "2И1" и "2И2" для проверки функционирования защиты тока 40 мА, частотой 50 Гц, мВ, не менее	10
Испытательное одноминутное напряжение, кВ	3

Параметр	Ток уставки, А	Величина
Значение угловой погрешности тока, не более, относительно первичного тока при активной нагрузке1 Ом и первичном токе 0,25 А, град	-	30
Значение чувствительности защиты по первичному току, не более, при работе с реле ЗЗМ-1 У2 типа "Зеро", А	-	0,17
Значение минимального тока срабатывания, А, при работе с реле РТЗ-51	0,03	0,8
	0,122	2,9
Значение минимального тока срабатывания, А, при работе с реле РТ-140/0,2	0,1	3,9
Значение чувствительности вторичного напряжения при активной нагрузке 1 Ом и первичном токе 0,25А, не менее, мВ	-	7
Значение процентного содержания гармонических составляющих во вторичном токе при нагрузке 1 Ом и первичном синусоидальном токе 0,2 А, не более, %	-	4

Внимание! Строго запрещается производить переключения во вторичных цепях без снятия напряжения в первичной цепи. Строго запрещается эксплуатировать трансформаторы с разомкнутой основной вторичной обмоткой, при это обмотка для проверки функционирования защиты должна быть разомкнута. Не допускается отсутствие брони на кабеле в месте его прохождения через окно трансформатора. Заземляемый вывод трансформатора должен быть заземлен. Металлическая оболочка и броня кабеля должны быть заземлены.

* Возможна установка трансформаторов в высоковольтных шинных или кабельных линиях на номинальное напряжение 3-110 кВ при условии, что главная изоляция между вторичной обмоткой трансформатора и токопроводящими жилами (шина, кабель) обеспечивается изоляцией кабеля (шины) или воздушным зазором.

Конструкция трансформатора ТЗЛК-О5.1. Трансформатор ТЗЛК-О5.1 изготавливается в литом корпусе с диаметром окна 71мм. Трансформатор изготовлен в виде опорной конструкции. Роль первичной обмотки выполняет трехфазный кабель, который пропускается в окно трансформатора. Основную вторичную обмотку тороидального типа и обмотку для проверки функционирования защиты наматывают на магнитопровод, помещают в корпус, и заливают эпоксидным компаундом. Магнитопровод изготавливают из высококачественной электротехнической стали. Внутри окна магнитопровода поверх вторичных обмоток располагают заземляемый экран. Изоляция между первичной и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля. Для крепления трансформатора на месте установки на опорной поверхности трансформатора имеются две втулки с резьбовыми отверстиями.

Заявки на Трансформатор ТЗЛК-О5.1 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
