Трансформатор ТЗЛКР-0,66-125

Трансформатор ТЗЛКР-0,66-125 предназначен для передачи сигнала приборам и устройствам релейной защиты, автоматики, сигнализации и управления. Устанавливается в комплектных распределительных устройствах на кабель диаметром до 125мм. Трансформатор ТЗЛКР-0,66-125 - трансформатор тока нулевой последовательности. Трансформатор тока нулевой последовательности используется для подачи напряжения в цепь релейной защиты при замыкании на землю какой-либо из жил трехфазного кабеля.

Основной принцип работы трансформатора тока нулевой последовательности. В окне трансформатора расположен трехфазный кабель. При нормальных условиях все фазы смещены на одинаковые углы. Этим осуществляется компенсация магнитных полей от протекающих по кабелю токов. Результирующее магнитное поле вокруг кабеля равно нулю. При замыкании какой либо из жил нарушается симметрия, возникают токи нулевой последовательности, которые наводят напряжение в трансформаторе, которое питает катушку реле. Таким образом осуществляется управление работой реле.

Трансформатор ТЗЛКР-0,66-125 изготавливают в климатическом исполнении “У”, "УХЛ" или "Т" категории размещения 2 или 3 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);
- верхнее значение температуры внутри КРУ для исполнения "У", "УХЛ" - +50°C, для исполнения "Т" - +60°C;

- нижнее значение температуры внутри КРУ - -50°C;
- допускается влажность воздуха 100%, при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

Чертеж, габаритные и установочные размеры трансформатора ТЗЛКР-0,66-125

Основные технические характеристики трансформаторов тока нулевой последовательности ТЗЛКР-0,66-125:

Параметр	Величина
Напряжение сети, В	660*
Частота сети, Гц	50
Коэффициент трансформации	30/1
Односекундный ток термической стойкости, А	140
Значение испытательного одноминутного напряжения, кВ	3

Наименование реле	Шкала реле, А	Ток уставки, А	Чувствительность срабатывания защиты по первичному току, А
Наименование реле	Шкала реле, А	Ток уставки, А	с одним включенным трансформатором	2 последовательно включенных трансформатора	2 параллельно включенных трансформатора	3 параллельно включенных трансформатора	4 параллельно включенных трансформатора
РТ-40/0,2 РТ-140/0,2 SIPROTEC	0,1-0,2	0,1	25	30	36,8	50	55
РТЗ-51 SIPROTEC	0,02-0,1	0,03	3,0	3,4	5,1	5,5	6,0

Значения чувствительности срабатывания защиты указаны для обмоток реле, соединенных параллельно и соединительных проводов сопротивлением не более 1 Ом.

* Возможна установка трансформаторов в высоковольтных шинных или кабельных линиях на номинальное напряжение 3-110 кВ при условии, что главная изоляция между вторичной обмоткой трансформатора и токопроводящими жилами (шина, кабель) обеспечивается изоляцией кабеля (шины) или воздушным зазором.

Конструкция трансформатора ТЗЛКР-0,66-125. Трансформатор ТЗЛКР-0,66-125 изготавливается в литом корпусе с диаметром окна 125мм. Трансформатор имеет вид разъемной конструкции. Роль первичной обмотки выполняет трехфазный кабель, который пропускается через окно трансформатора. Вторичная обмотка тороидального типа намотана на разрезной магнитопровод, помещена в корпус, и заливается эпоксидным компаундом. Магнитопровод изготавливают из высококачественной электротехнической стали. Изоляция между первичной и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля. Для соединения разрезных частей трансформатора служат шпильки. Для крепления трансформатора на месте установки служат втулки с резьбовыми отверстиями, расположенные в нижней части трансформатора. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.

Видео трансформатора ТЗЛКР-0,66-125:

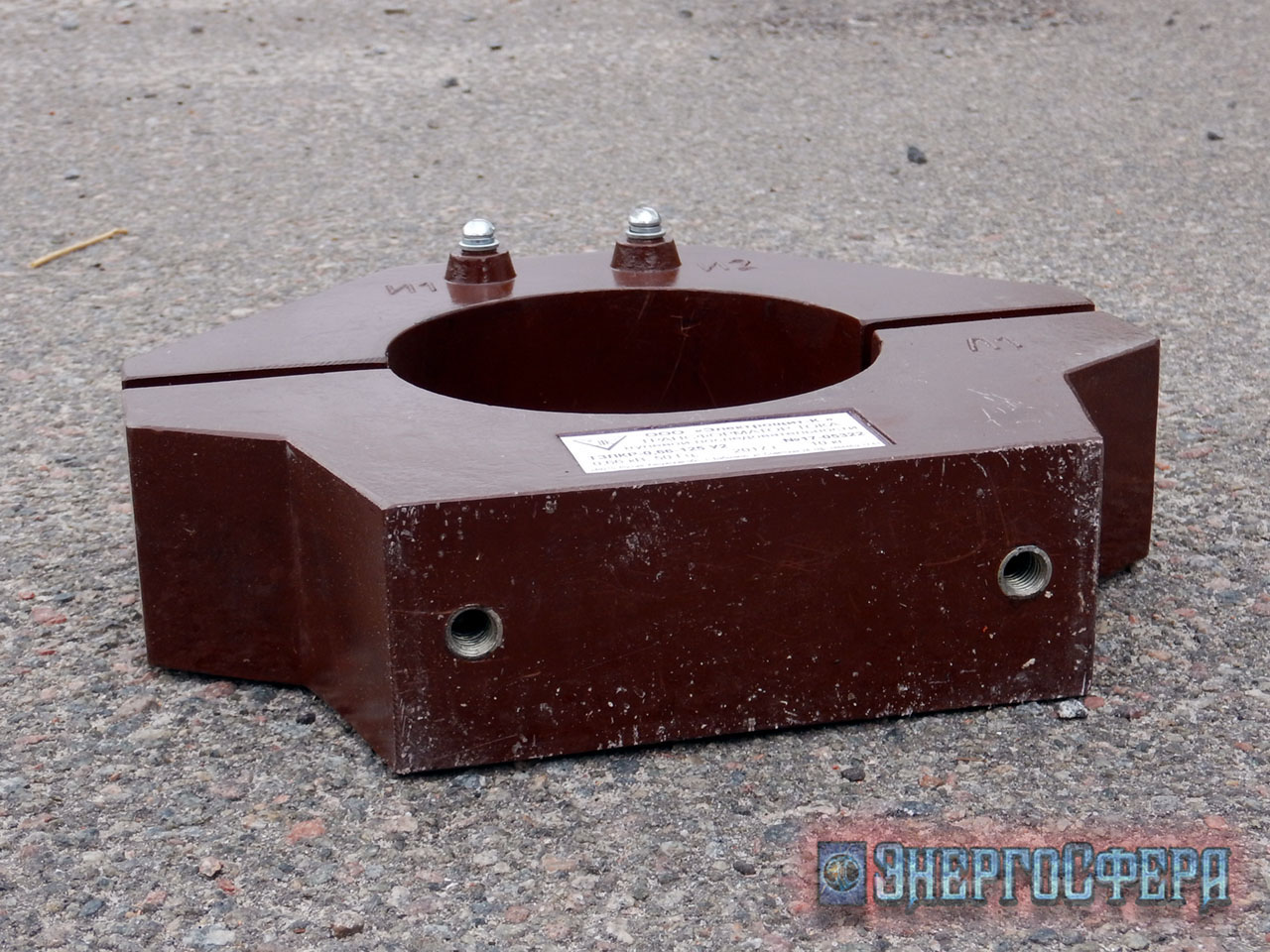

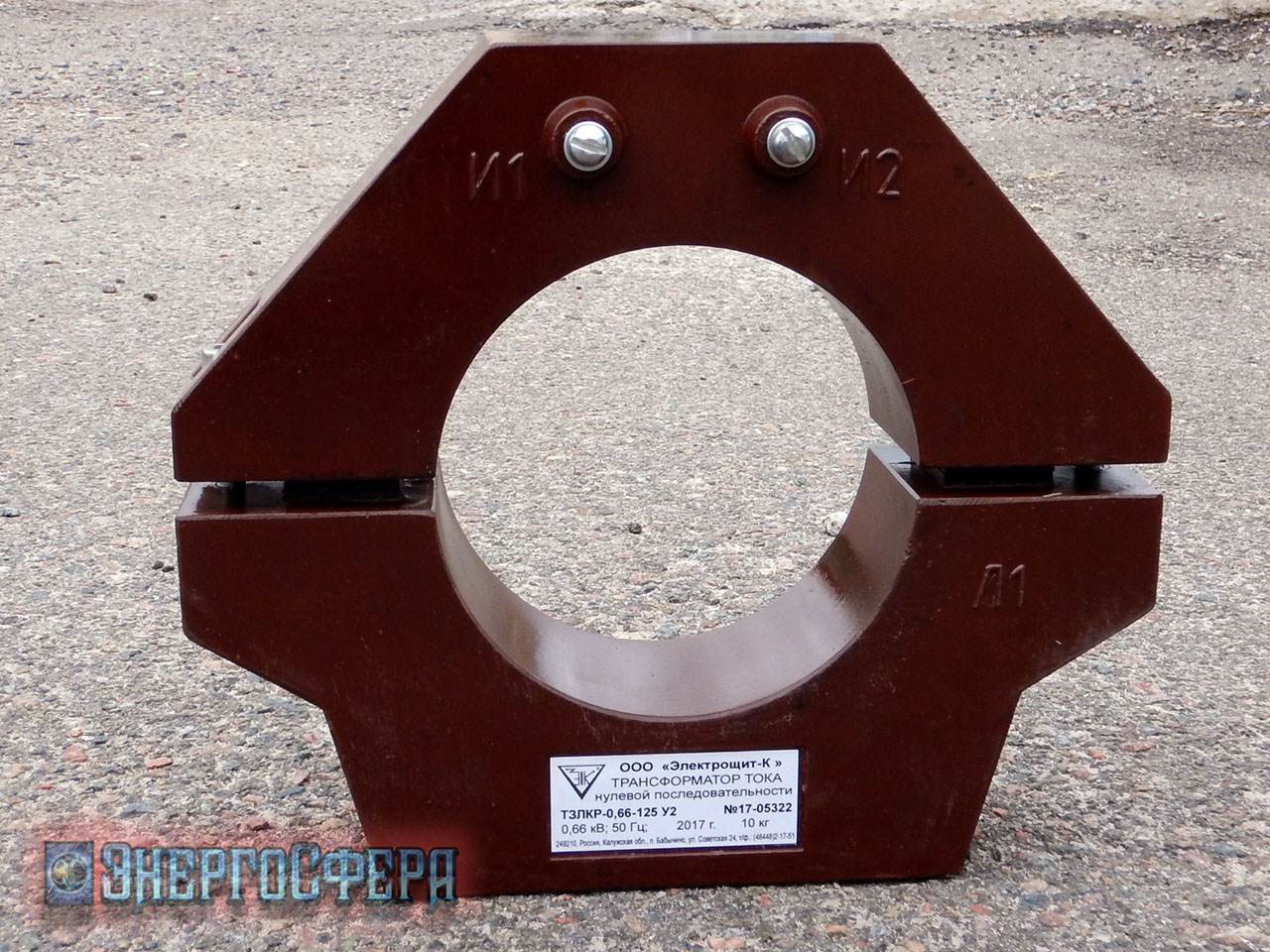

Фото трансформатора ТЗЛКР-0,66-125:
