Трансформатор ТЗЛМ-100x590

1 1 1 1 1 1 1 1 1 1 Рейтинг 5.00 (1 Голос)

Трансформатор ТЗЛМ-100x590Трансформатор ТЗЛМ-100x590 является трансформатором тока нулевой последовательности, и предназначен для установки на кабель (шину). Используется для подачи напряжения в цепь релейной защиты при замыкании на землю какой-либо из жил трехфазного кабеля. Трансформатор ТЗЛМ-100x590 устанавливают в комплектные распределительные устройства и он является комплектующим изделием.

Основной принцип работы трансформатора ТЗЛМ-100x590. В окне трансформатора расположен трехфазный кабель. В нормальном режиме работы все фазы смещены на одинаковые углы. Этим осуществляется компенсация магнитных полей от протекающих по кабелю токов. При замыкании какой либо из жил нарушается симметрия, возникают токи нулевой последовательности, которые наводят напряжение в трансформаторе. Таким образом осуществляется управление работой реле.

Трансформатор ТЗЛМ-100x590 изготавливают в климатическом исполнении “УХЛ”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
Чертеж трансформатора ТЗЛМ-100x590
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);
- верхнее значение температуры внутри КРУ +50°C, нижнее согласно ГОСТ 15543.1;
- допускается влажность воздуха 100%, при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

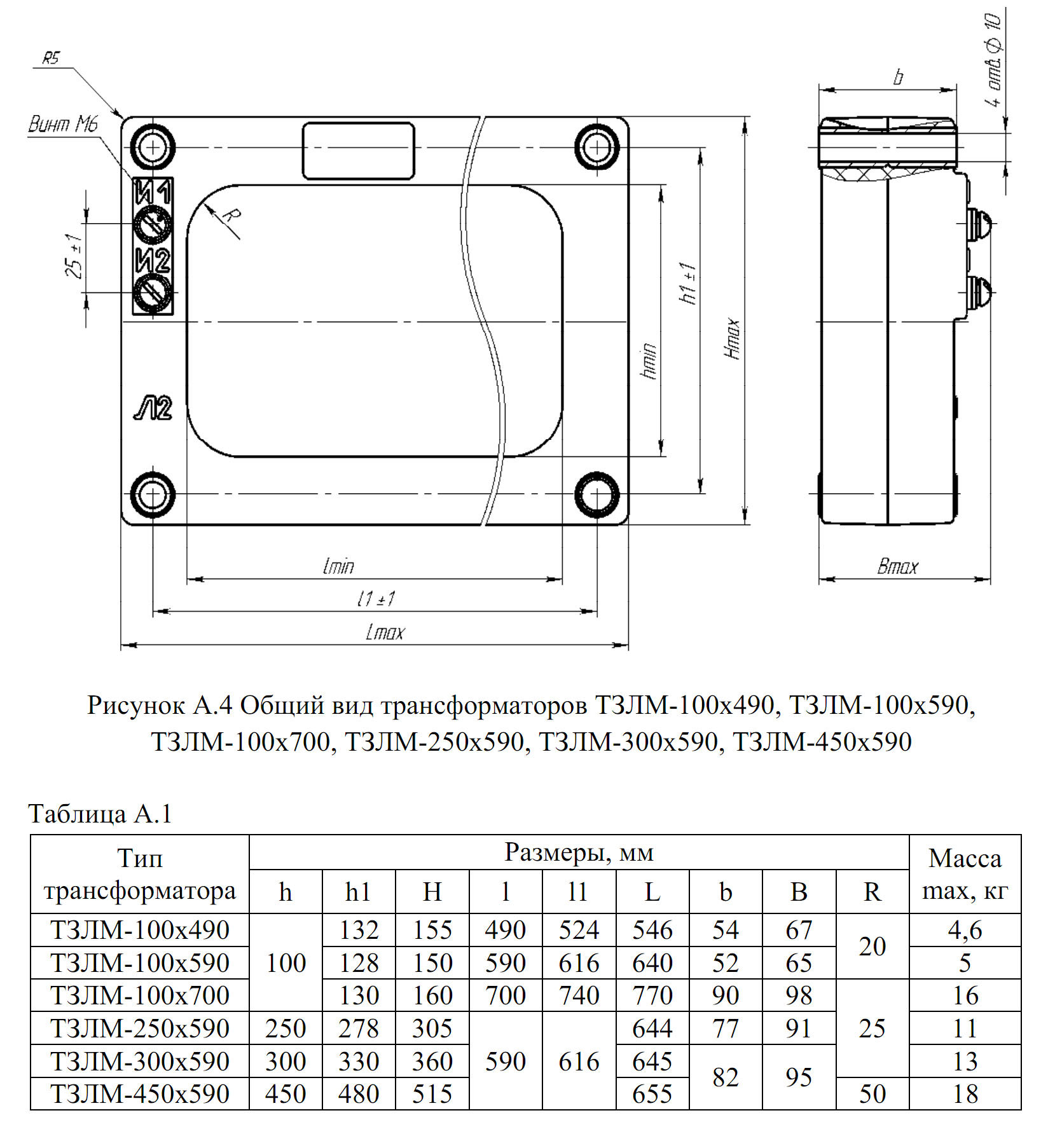

Чертеж, габаритные и установочные размеры трансформатора ТЗЛМ-100x590

Основные технические характеристики трансформаторов ТЗЛМ-100x590:
Параметр Величина
Напряжение сети, В 660*
Частота сети, Гц 50
Односекундный ток термической стойкости, не менее, А
20
Коэффициент трансформации 30/1-470/1, 200/5**
Номинальный первичный ток, А
100
Чувствительность срабатывания защиты по первичному току при работе с реле РТЗ-51*** с током уставки 0,03 А и сопротивлении соединительных проводов 1 Ом, не более, А
12
* Возможна установка трансформаторов в высоковольтных шинных или кабельных линиях на номинальное напряжение 3-110 кВ при условии, что главная изоляция между вторичной обмоткой трансформатора и токопроводящими жилами (шина, кабель) обеспечивается изоляцией кабеля (шины) или воздушным зазором.
** Возможно изготовление с другим коэффициентом трансформаци.
*** Трансформатры ТЗЛМ-100x590 используются для работы с микропроцессорной защитой типа SEPAM. Под заказ возможно изготовление трансформаторов для какой-либо другой защиты. Возможно использование с механическим реле РТЗ-51.

Конструкция трансформатора ТЗЛМ-100x590.  Трансформатор ТЗЛМ-100x590 изготавливается в литом корпусе опорного типа. Роль первичной обмотки выполняет  трехфазный кабель (шина), который пропускается в окно трансформатора. Вторичную обмотку трансформатора наматывают на магнитопровод, помещают в корпус, и заливают эпоксидным компаундом, образующим монолитный блок. Магнитопровод изготавливают из высококачественной электротехнической стали. Компаунд выполняет функцию защиты от проникновения влаги и механических воздействий окружающей среды. Изоляция между первичной и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля. В литом блоке трансформатора имеется четыре втулки с отверстиями для крепления трансформатора на месте установки. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.

Видео трансформатора ТЗЛМ-100x590:

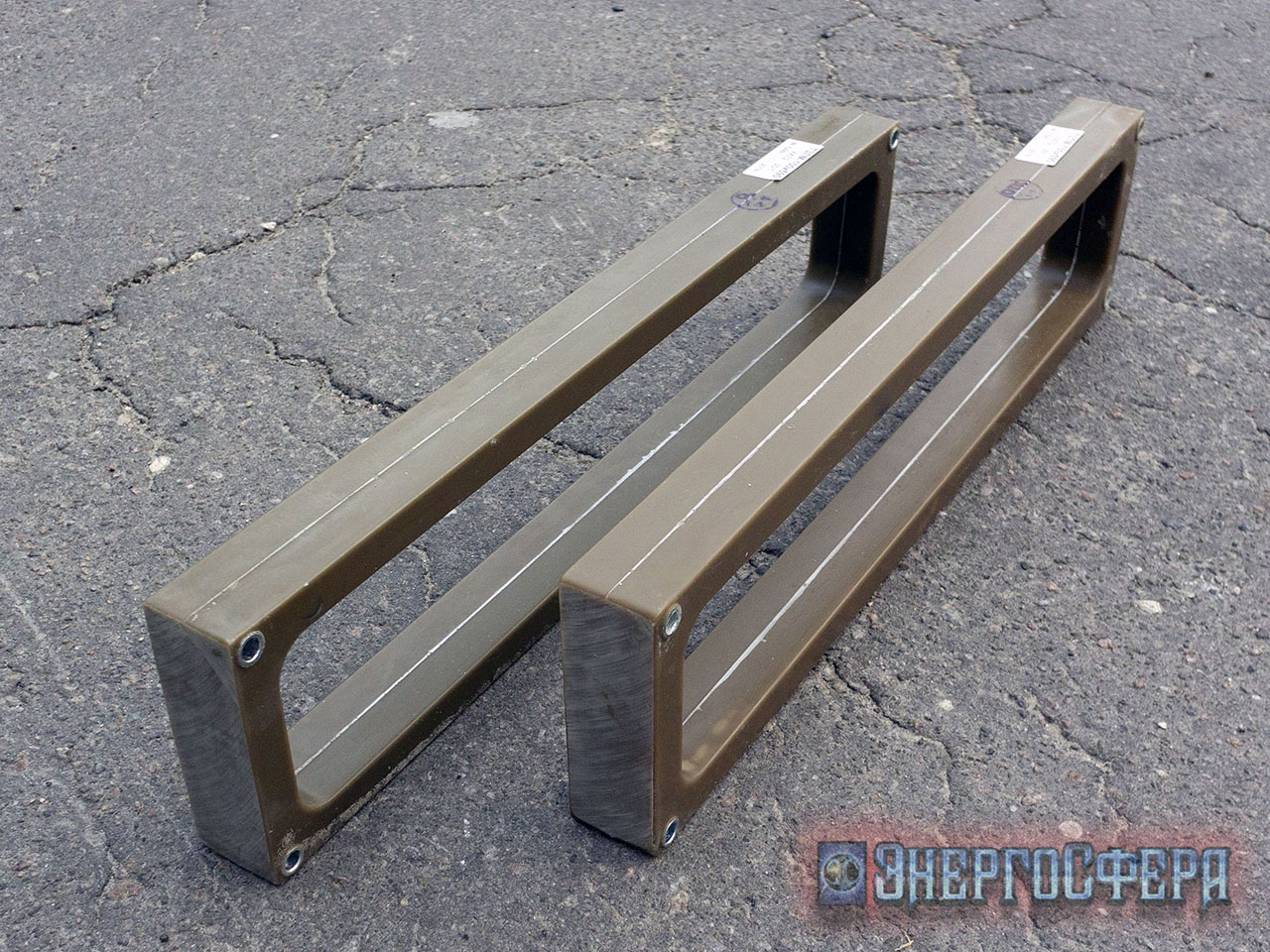

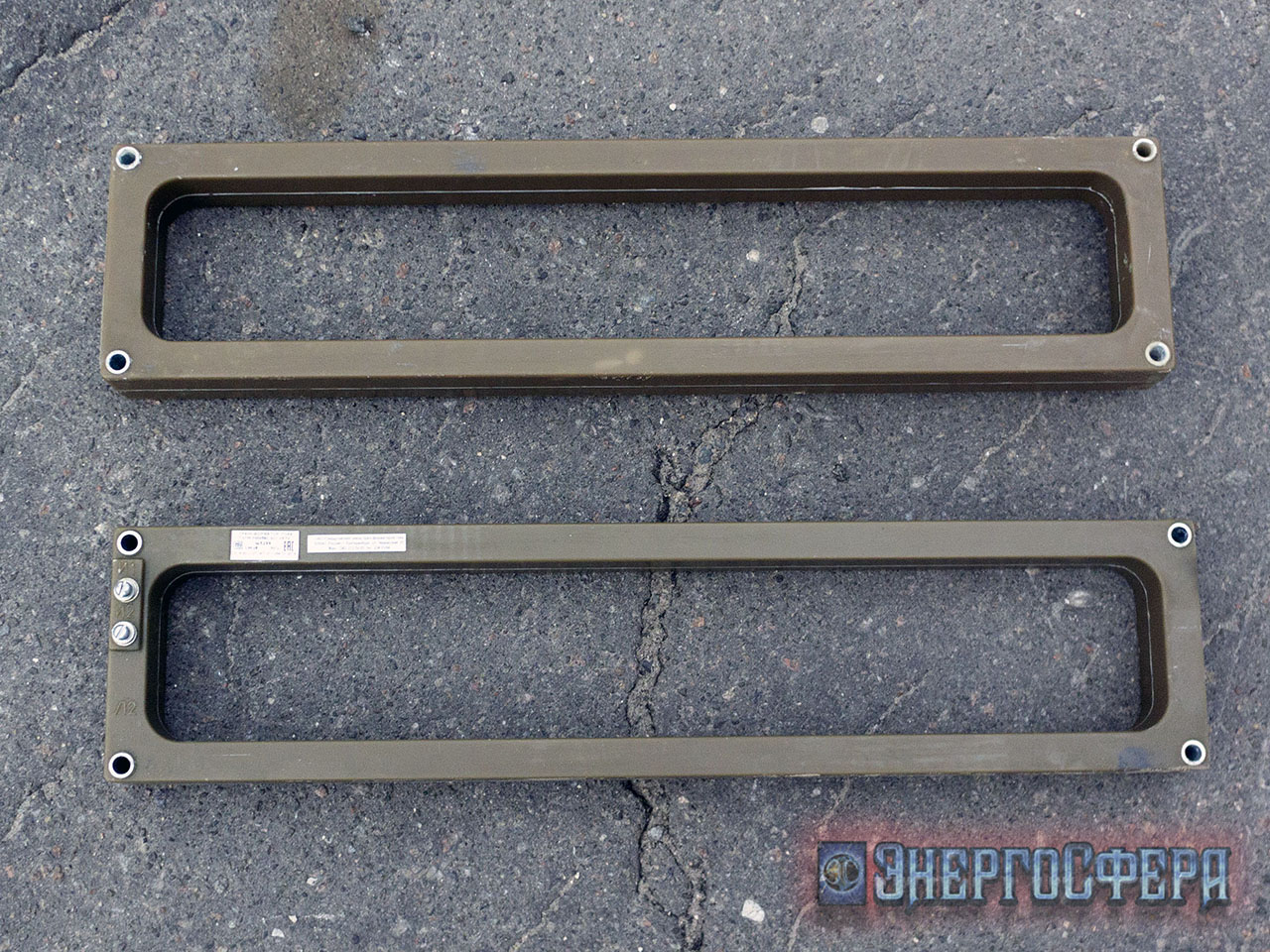

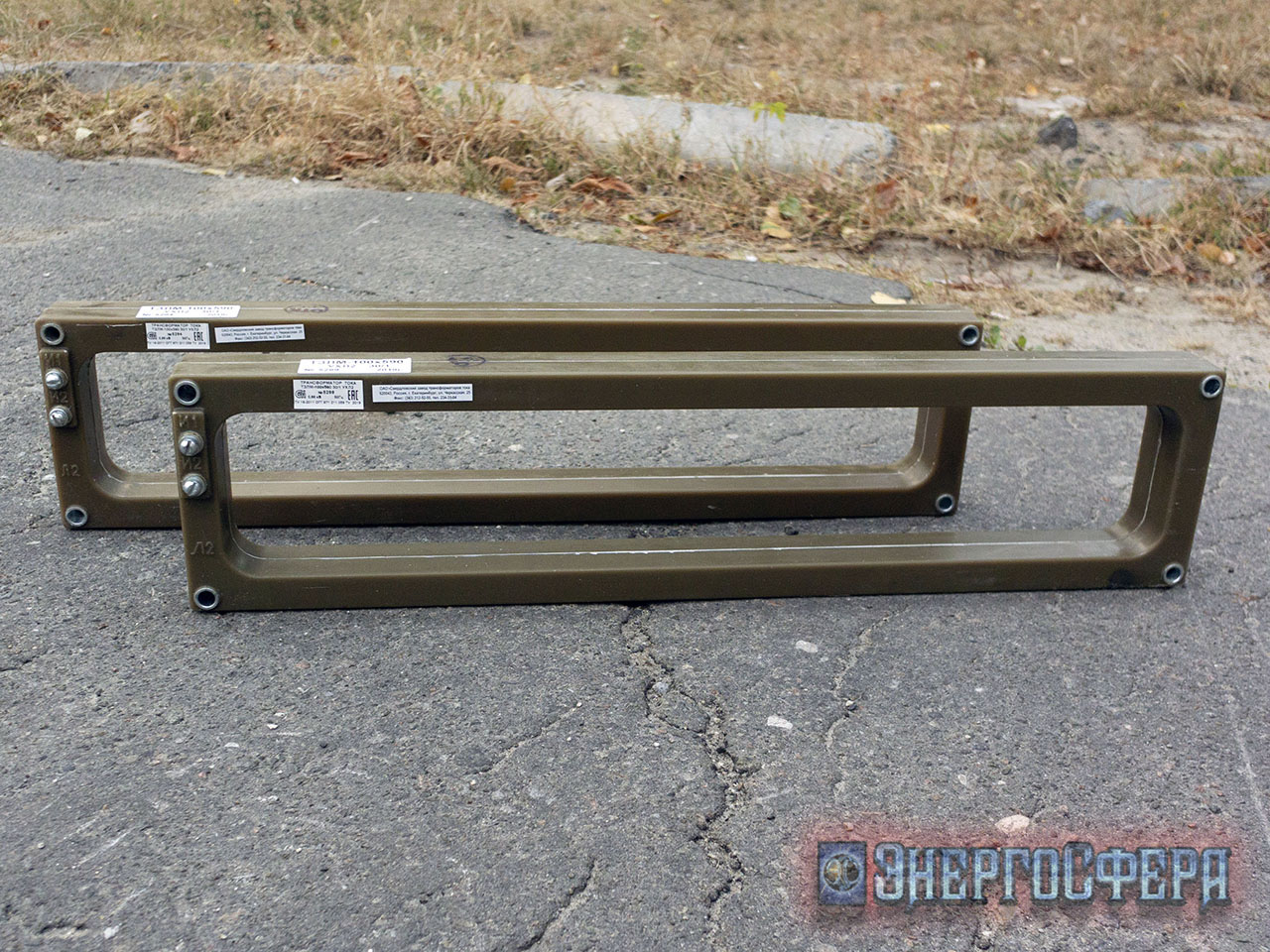

Фото трансформатора ТЗЛМ-100x590:
