Трансформатор ТЗЛМ-600

Трансформатор ТЗЛМ-600 является трансформатором тока нулевой последовательности, и предназначен для установки на ввод диаметром до 590 мм. Используется для подачи напряжения в цепь релейной защиты при замыкании на землю какой-либо из жил трехфазного кабеля. Также трансформаторы типа ТЗЛМ-600 используют для определения поврежденной линии на номинальное напряжение 6-10 кВ с однофазным замыканием в сети с компенсированной и изолированной нейтралью. Трансформатор ТЗЛМ-600 устанавливают в комплектные распределительные устройства.

Основной принцип работы. Трансформатор ТЗЛМ-600 предназначен для контроля режимов коротких замыканий отдельных жил трехфазного кабеля. В окне трансформатора расположен трехфазный кабель. При нормальных условиях все фазы смещены на одинаковые углы. Этим осуществляется компенсация магнитных полей от протекающих по кабелю токов. Результирующее магнитное поле вокруг кабеля равно нулю. При замыкании какой либо из жил нарушается симметрия, возникают токи нулевой последовательности, которые наводят напряжение в трансформаторе. Таким образом осуществляется управление работой реле. Также трансформатор ТЗЛМ-600 предназначен для определения поврежденной линии с однофазным замыканием в сети с изолированной и компенсированной нейтралью на номинальное напряжение 6 - 10 кВ.

Трансформатор ТЗЛМ-600 изготавливают в климатическом исполнении “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);
- верхнее значение температуры внутри КРУ +50°C, нижнее согласно ГОСТ 15543.1;
- допускается влажность воздуха 100%, при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

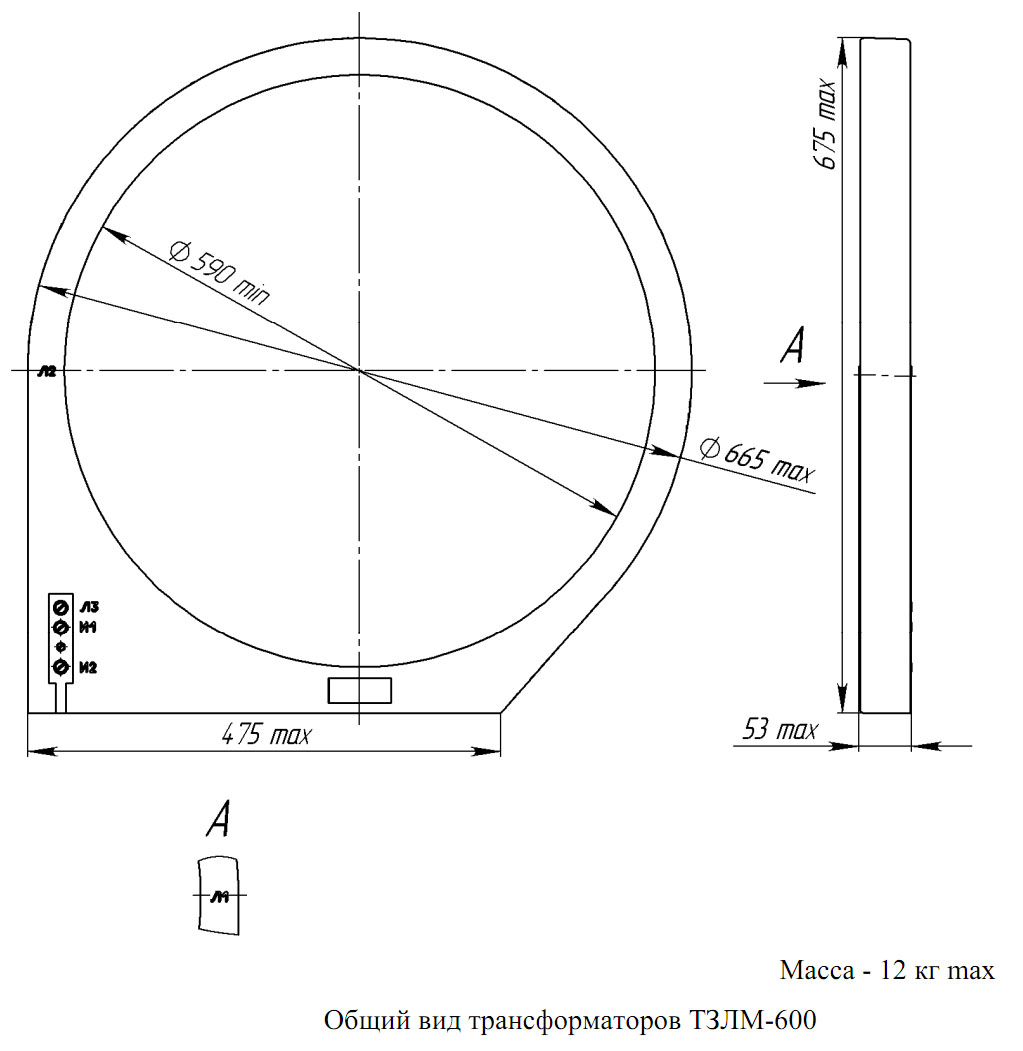

Чертеж, габаритные и установочные размеры трансформатора ТЗЛМ-600

Основные технические характеристики трансформаторов ТЗЛМ-600:

Параметр	Величина
Напряжение сети, В	660*
Частота сети, Гц	50
Коэффициент трансформации на выводах: И1-И2 И1-Л3	460/1 470/1
Односекундный ток термической стойкости вторичной обмотки, А	20
Значение тока намагничивания, А, не более, при напряжении = 40В	0,4
Значение чувствительности защиты по первичному току, при работе с реле РТЗ-51 с уставкой 0,03А и сопротивлением соединительных проводов 1 Ом, не более, А	35
Значение диапазона эксплуатации по первичному току при работе с микропроцессорными реле типа SEPAM, А	от 0,1 до 200

* Возможна установка трансформаторов в высоковольтных шинных или кабельных линиях на номинальное напряжение 3-110 кВ при условии, что главная изоляция между вторичной обмоткой трансформатора и токопроводящими жилами (шина, кабель) обеспечивается изоляцией кабеля (шины) или воздушным зазором.

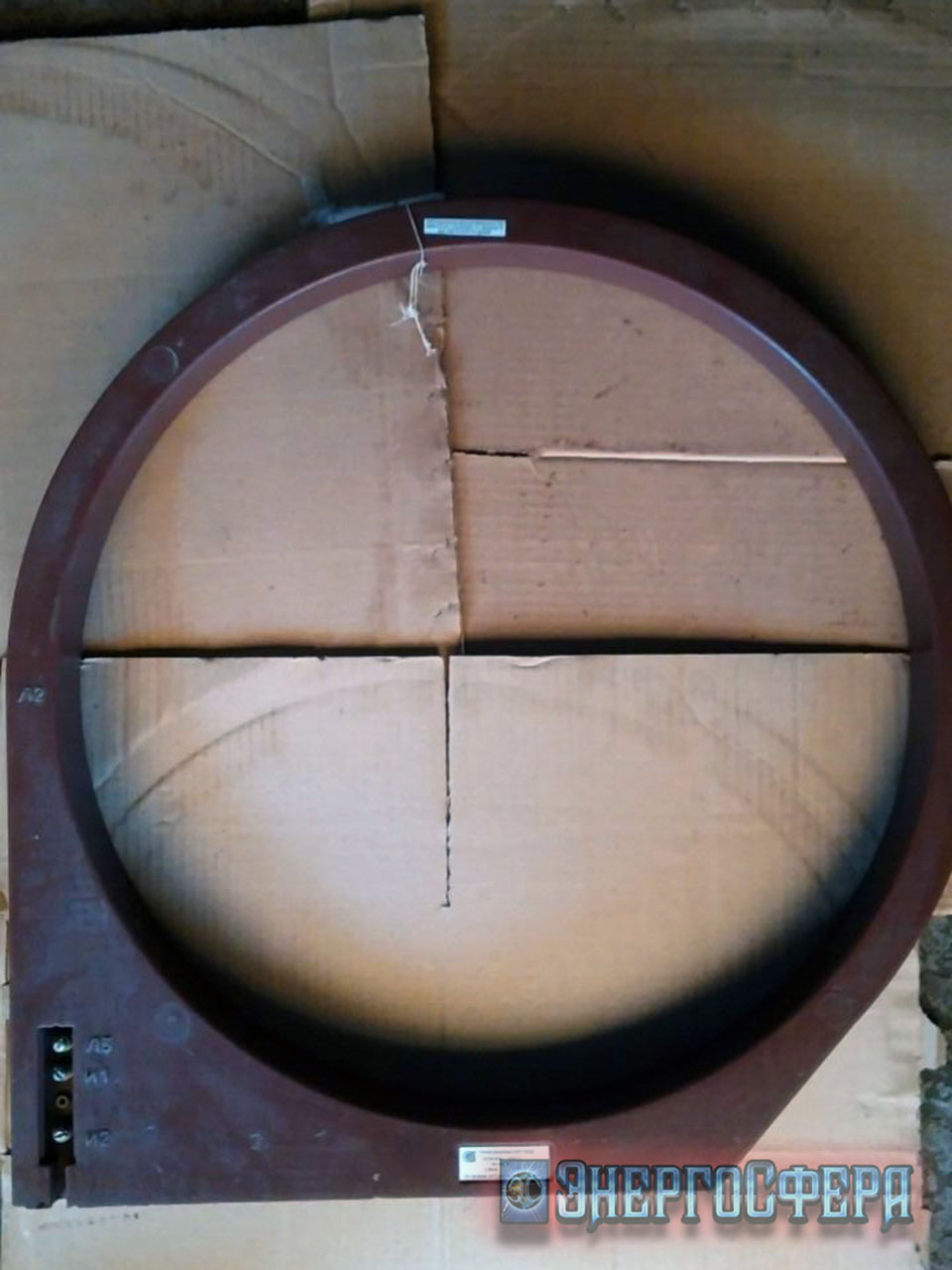

Конструкция трансформатора ТЗЛМ-600. Трансформатор ТЗЛМ-600 изготавливается с диаметром окна 590мм. Трансформатор имеет вид опорной конструкции. Роль первичной обмотки выполняет ввод, который пропускается через окно трансформатора. Вторичная обмотка тороидального типа намотана на магнитопровод, помещена в корпус, и заливается эпоксидным компаундом. Магнитопровод изготавливают из высококачественной электротехнической стали. Изоляция между первичной и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.

Заявки на Трансформатор ТЗЛМ-600 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
