Трансформатор ТЗЛУ-125

Трансформатор ТЗЛУ-125 является трансформатором тока нулевой последовательности, и предназначен для установки на кабель диаметром до 125 мм. Используется для подачи напряжения в цепь релейной защиты при замыкании на землю какой-либо из жил трехфазного кабеля. Трансформатор ТЗЛУ-125 устанавливают в комплектные распределительные устройства.

Основной принцип работы. В окне трансформатора расположен трехфазный кабель. В нормальном режиме работы все фазы смещены на одинаковые углы. Этим осуществляется компенсация магнитных полей от протекающих по кабелю токов. При замыкании какой либо из жил нарушается симметрия, возникают токи нулевой последовательности, которые наводят напряжение в трансформаторе. Таким образом осуществляется управление работой реле.

Трансформатор ТЗЛУ-125 изготавливают в климатическом исполнении “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- верхнее значение температуры внутри КРУ +50°C, нижнее согласно - -45°C;
- допускается влажность воздуха 98%, при температуре +30°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

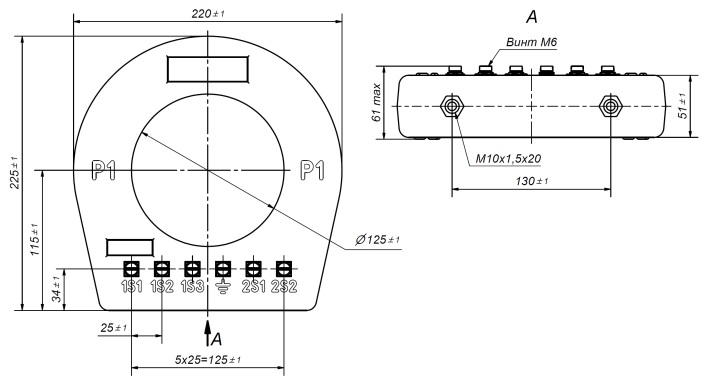

Чертеж, габаритные и установочные размеры трансформатора ТЗЛУ-125

Основные технические характеристики трансформаторов ТЗЛУ-125:

Параметр	Величина
Значение номинального напряжения сети, кВ	0,66
Значение наибольшего рабочего напряжения, кВ	0,8
Значение номинальной частоты сети, Гц	50
Обозначение выводов вторичной обмотки	1S1-1S2				1S1-1S3
Значение номинального вторичного тока (I_2ном), А	1			5	1			5
Коэффициент трансформации (I_1ном/I_2ном)	30/1			150/5	60/1			300/5
Значение номинального первичного тока (I_1ном), А	30			150	60			300
Значение максимального первичного тока (I_1max), А, (%I_1ном), %	60			120%	250			120%
Значение номинальной нагрузки вторичной обмотки S_1ном, S_2ном, S_3ном при cosφ=1, S_4ном при cosφ=0,8, ВА	S_1ном	S_2ном	S_3ном	S_4ном	S_1ном	S_2ном	S_3ном	S_4ном
	1	0,4	0,2	5	1	0,4	0,2	5
Пределы допускаемой погрешности вторичной обмотки, при номинальной нагрузке: - токовой f, % - угловой δ, °	-2,5 5±1,0	-1,5 2±0,5	-1,0 1±0,5	-1,5 1±0,5	-1,0 1,5±0,5	-0,5 1±0,6	-0,2 ≤45'	-0,5 ≤45'
Значение коэффициента безопасности приборов FS вторичной обмотки	3,4	8,1	15	3	6,4	14,5	25	5
Значение напряжения намагничивания, В	3,5				6,8
Коэффициент трансформации между основной вторичной 1S1-1S2 (1S3) обмоткой и обмоткой контроля защиты 2S1-2S2	5/1				10/1
Значение испытательного одноминутного напряжения, кВ	3
Масса, кг	3,8
Для I_2ном = 1 А погрешность нормируется в диапазоне токов от 1 % I_1ном до I_1max при S_ном; Для I_2ном = 5 А погрешность нормируется в диапазоне токов от 1 % I_1ном до 120 % I_1ном при S_ном; Значения сопротивлений: при S_1ном R = 1 Ом; при S_2номR = 0,4; при S_3ном R = 0,2 Ом; при S_4номR = 0,2.

Параметр	Величина
Параметр	коэффициент трансформации 30/1 (1S1-1S2)	коэффициент трансформации 60/1 (1S1-1S3)
Значение номинальной чувствительности защиты по первичному току при работе с РТЗ-51, А - ток уставки = 0,02 А - ток уставки = 0,12 А	0,60 3,6	1,2 7,2
Значение номинальной чувствительности защиты по первичному току при работе с РТ-40/0,2 для диапазона токов 0,1-0,2 А и токе уставки 0,1 А, А	3	6
Значение напряжения на выводах 1S1-1S2 (1S3) при нагрузке 1 Ом с коэффициентом мощности cosφ=1,0, при протекании по обмотке 2S1-2S2 тока, мВ 40 мА 0,100 А	8±2% 20±2%	4±2% 10±2%
Значение тока в обмотке 1S1-1S2 (1S3) при нагрузке 1 Ом с коэффициентом мощности cosφ=1,0, при протекании по обмотке 2S1-2S2 тока 0,100 А, мА	20±2%	10±2%
Значение сопротивления обмотки постоянному току при t = +20°C, Ом	0,042±20%	0,084±20%
Значение сопротивления обмотки контроля защиты постоянному току при t = +20°C, Ом	0,009±20%
Значение односекундного тока термической стойкости обмотки 1S1-1S2 (1S3), А	150
При работе трансформатора на номинальную нагрузку с другими типами реле чувствительность защиты по первичному току можно описать следующим выражением: (Первичный ток, А) = (ток уставки, А)·(коэффициент трансформации). При этом нужно учесть погрешность применяемого реле и погрешность трансформатора.

Конструкция трансформатора ТЗЛУ-125. Трансформатор ТЗЛУ-125 изготавливается в литом корпусе с диаметром окна 125 мм. Трансформатор изготовлен в виде опорной конструкции. Роль первичной обмотки выполняет трехфазный кабель, который пропускается в окно трансформатора. Изоляция между первичной и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля. Вторичную обмотку тороидального типа наматывают на магнитопровод, помещают в корпус, и заливают эпоксидным компаундом. Магнитопровод изготавливают из нанокристаллического сплава. Это позволяет обеспечить широкий линейный динамический диапазон характеристик вторичной обмотки по току и углу на протяжении всего срока службы трансформатора. Также обеспечивается устойчивость магнитопровода к намагничиванию от токов КЗ. Коэффициент безопасности вторичной обмотки трансформатора не более 3, это позволяет уменьшить вероятность аварийной перегрузки электроизмерительных приборов, подключенных к вторичной обмотке.

Трансформатор ТЗЛУ-125 по техническим характеристикам не имеет аналога в СНГ. Установка данных трансформаторов позволяет уменьшить издержки у потребителей электроэнергии.
