Трансформатор ТЗЛУ-70

Трансформатор ТЗЛУ-70 является трансформатором тока нулевой последовательности, и предназначен для установки на кабель диаметром до 70 мм. Используется для подачи напряжения в цепь релейной защиты при замыкании на землю какой-либо из жил трехфазного кабеля. Трансформатор ТЗЛУ-70 устанавливают в комплектные распределительные устройства.

Основной принцип работы. В окне трансформатора расположен трехфазный кабель. В нормальном режиме работы все фазы смещены на одинаковые углы. Этим осуществляется компенсация магнитных полей от протекающих по кабелю токов. При замыкании какой либо из жил нарушается симметрия, возникают токи нулевой последовательности, которые наводят напряжение в трансформаторе. Таким образом осуществляется управление работой реле.

Трансформатор ТЗЛУ-70 изготавливают в климатическом исполнении “У”, категории размещения 2.1 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- верхнее значение температуры внутри КРУ +50°C, нижнее согласно - -45°C;
- допускается влажность воздуха 98%, при температуре +30°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

Чертеж, габаритные и установочные размеры трансформатора ТЗЛУ-70

Основные технические характеристики трансформаторов ТЗЛУ-70:

Параметр	Величина
Напряжение сети, кВ	0,66
Допускается установка на кабель на номинальное рабочее напряжение 10 кВ (максимальное 12 кВ), при этом главная изоляция между вторичной обмоткой и жилами кабеля обеспечивается изоляцией кабеля. Броня и металлическая оболочка кабеля должны быть заземлены.
Значение номинальной частоты сети, Гц	50
Количество вторичных обмоток	W₂, W₃
Обозначение выводов основной вторичной обмотки	1И1-1И2	1И1-1И3
Коэффициент трансформации	30/1	60/1
Значение номинального первичного тока, А	30	60
Значение максимального первичного тока, А	60	250
Значение номинальной силы тока вторичной обмотки, А	1	1
Значение номинальной нагрузки вторичной обмотки (при cosφ=1), Ом	1	1
Пределы допускаемой погрешности вторичной обмотки, при номинальной нагрузке: - токовой, % - угловой, °	f = 1,5 % δ = 3,0 °	f = 1 % δ = 1,0 °
Коэффициент трансформации между основной вторичной обмоткой и обмоткой контроля защиты	5/1	10/1
U₂ на W₂ (1И1-1И2(1И3)) при R_нагр = 1 Ом, cosφ=1 и токе в W₃ (2И1-2И2) равном: - I₃ = 40 мА, не менее, мВ - I₃ = 1000 мА, не менее, мВ	8 20	4 10
I₂ в W₂ (1И1-1И2(1И3)) при R_нагр = 1 Ом, cosφ=1 и I₃ = 100 мА в W₃ (2И1-2И2), не менее, мА	20	10
Чувствительность: U2 на 1И1-1И2(1И3) при R_нагр = 1 Ом, cosφ=1 и I₁ = 0,25 А, не менее, мВ	8,1	4,1
Значение односекундного тока термической стойкости вторичной обмотки, А	150
Значение испытательного одноминутного напряжения, кВ	3
Погрешность нормируется в следующем диапазоне токов от 1 % I_1ном до I_1макс при R_ном. При уменьшении нагрузки ниже R_ном погрешность уменьшается, следовательно расширяется диапазон токов

Наименование реле	Шкала реле, А	Ток уставки, А	Чувствительность срабатывания защиты по первичному току, А
Наименование реле	Шкала реле, А	Ток уставки, А	коэффициент трансформации 30/1	коэффициент трансформации 60/1
РТ-40/0,2	0,1-0,2	0,1	3,1	6,2
РТЗ-51		0,02 0,122	0,62 3,7	1,24 7,4
При работе трансформатора на номинальную нагрузку с другими типами реле чувствительность защиты по первичному току можно описать следующим выражением: (Первичный ток, А) = (ток уставки, А)·(коэффициент трансформации). При этом нужно учесть погрешность применяемого реле и погрешность трансформатора.

Конструкция трансформатора ТЗЛУ-70. Трансформатор ТЗЛУ-70 изготавливается в литом корпусе с диаметром окна 71мм. Трансформатор изготовлен в виде опорной конструкции. Роль первичной обмотки выполняет трехфазный кабель, который пропускается в окно трансформатора. Изоляция между первичной и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля. Вторичную обмотку тороидального типа наматывают на магнитопровод, помещают в корпус, и заливают эпоксидным компаундом. Магнитопровод изготавливают из нанокристаллического сплава. Это позволяет обеспечить широкий линейный динамический диапазон характеристик вторичной обмотки по току и углу на протяжении всего срока службы трансформатора. Также обеспечивается устойчивость магнитопровода к намагничиванию от токов КЗ. Коэффициент безопасности вторичной обмотки трансформатора не более 3, это позволяет уменьшить вероятность аварийной перегрузки электроизмерительных приборов, подключенных к вторичной обмотке.

Трансформатор ТЗЛУ-70 по техническим характеристикам не имеет аналога в СНГ. Установка данных трансформаторов позволяет уменьшить издержки у потребителей электроэнергии.

Видео: трансформатор ТЗЛУ-70:

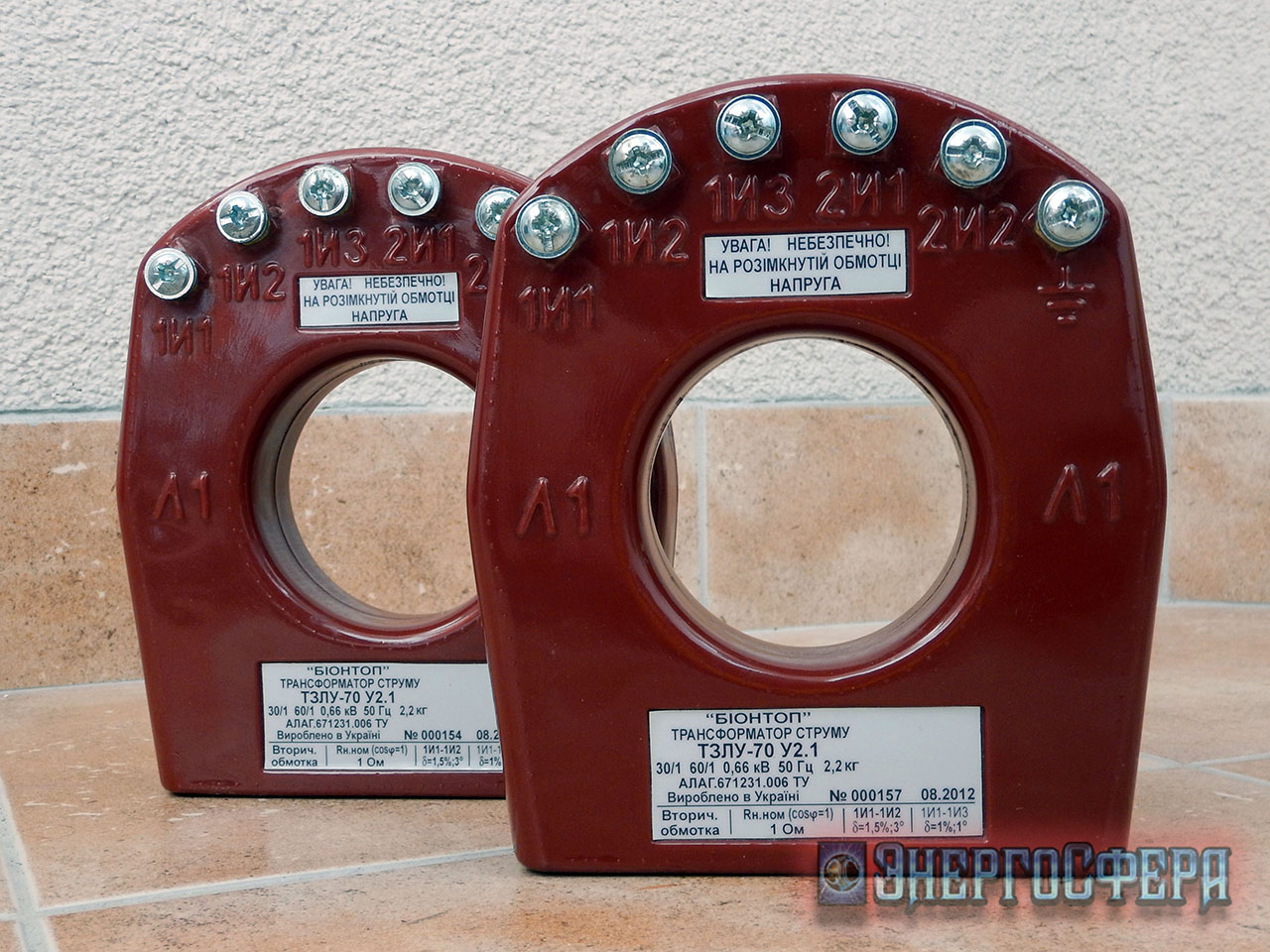

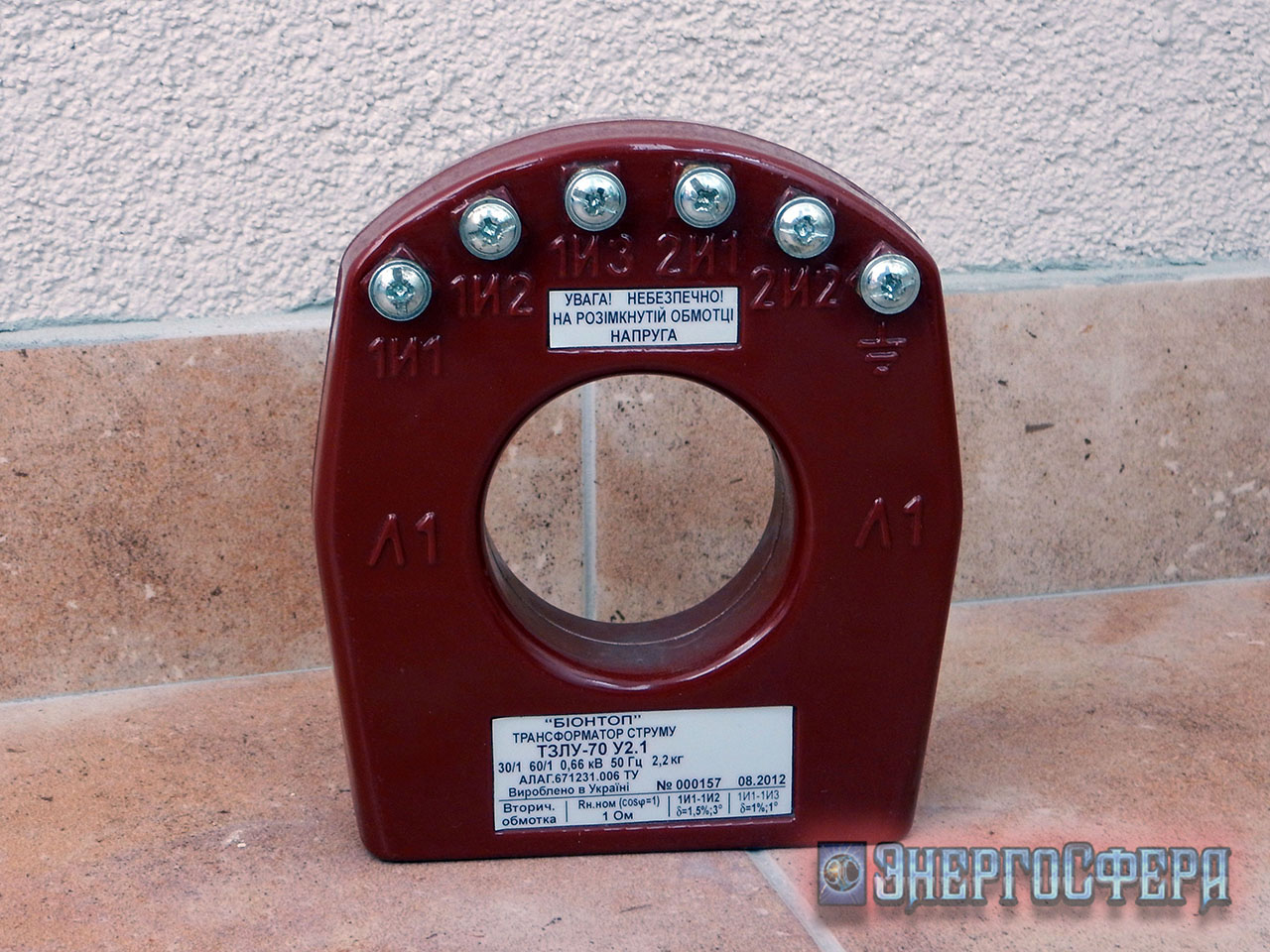

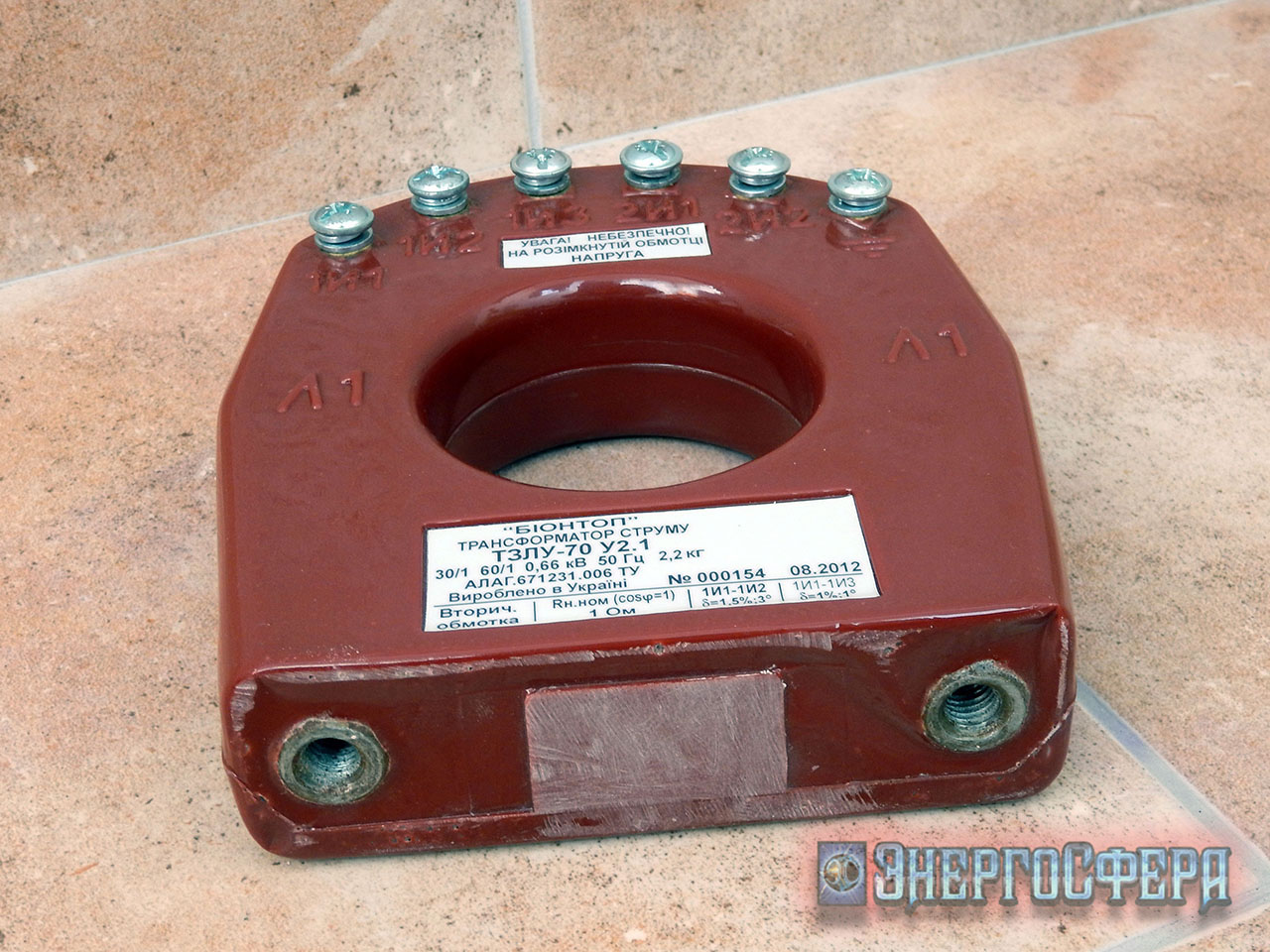

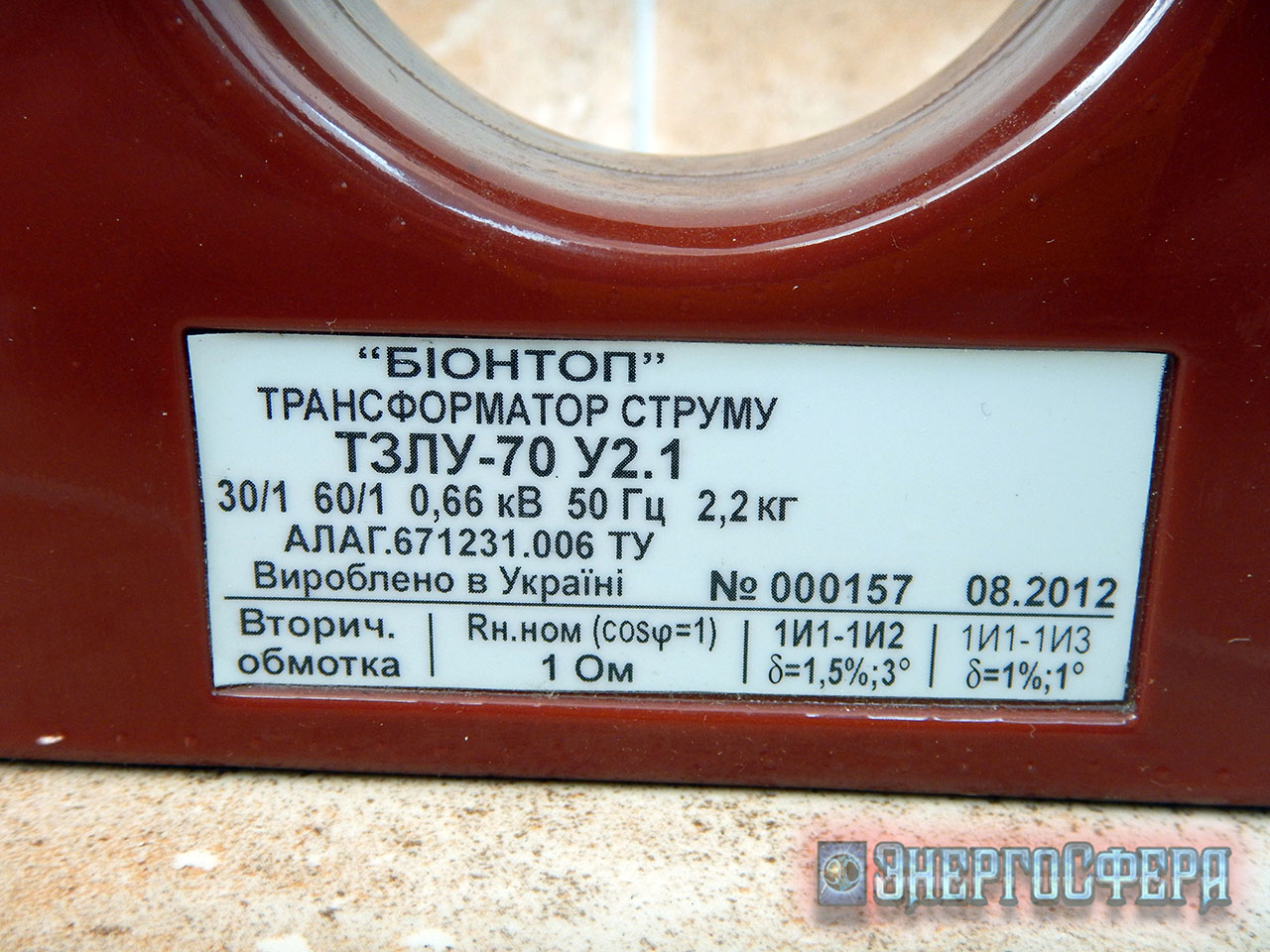

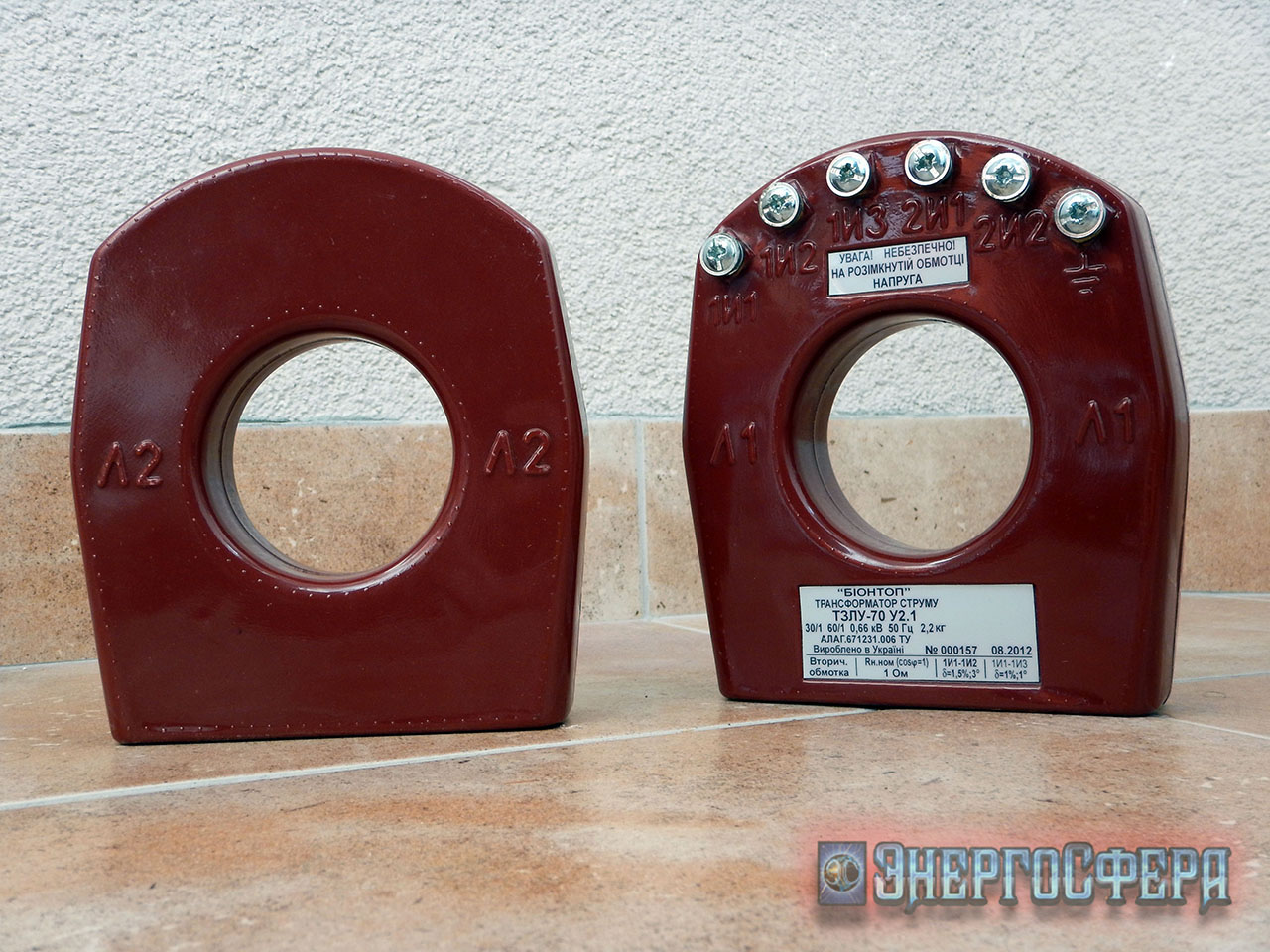

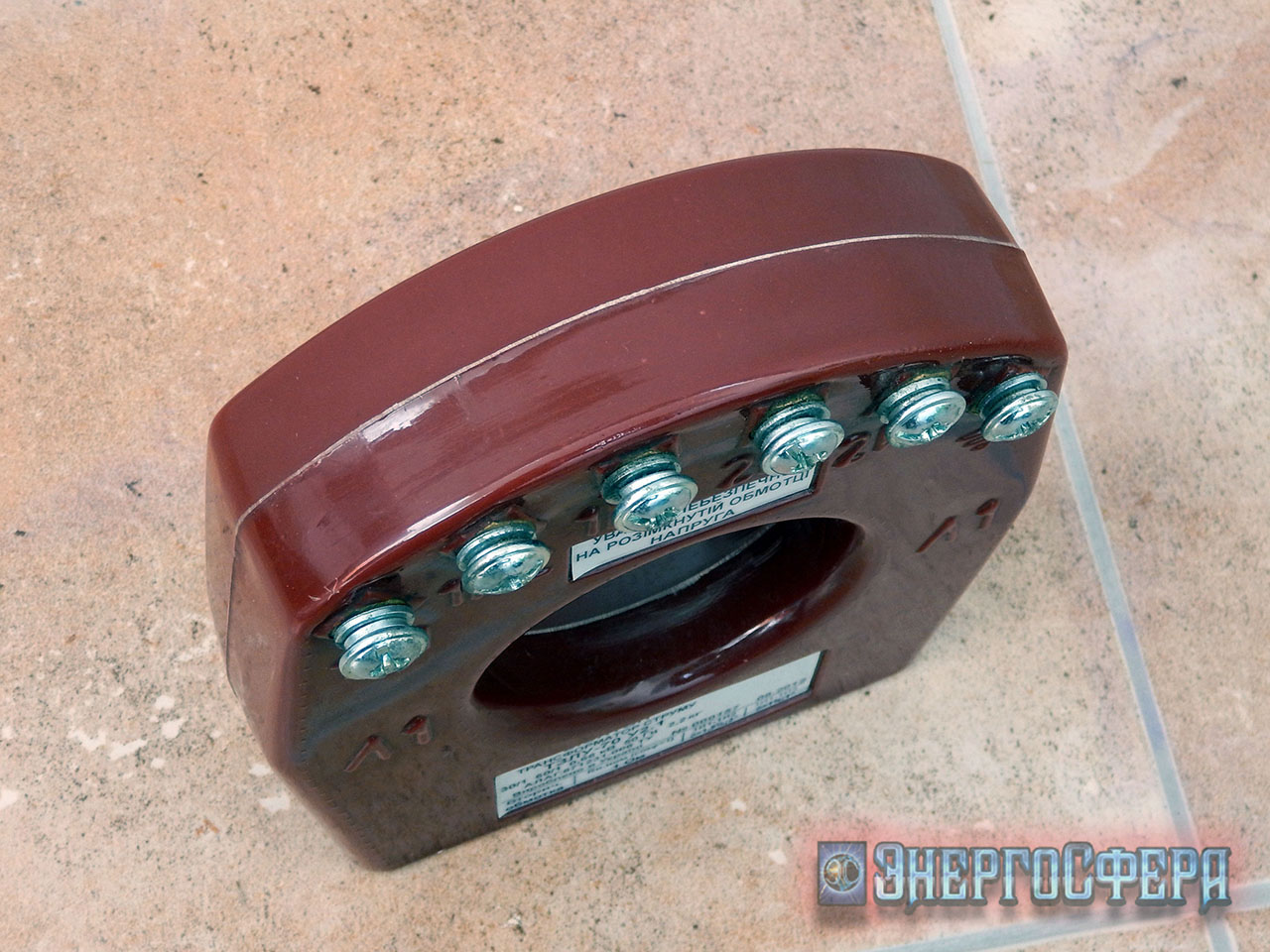

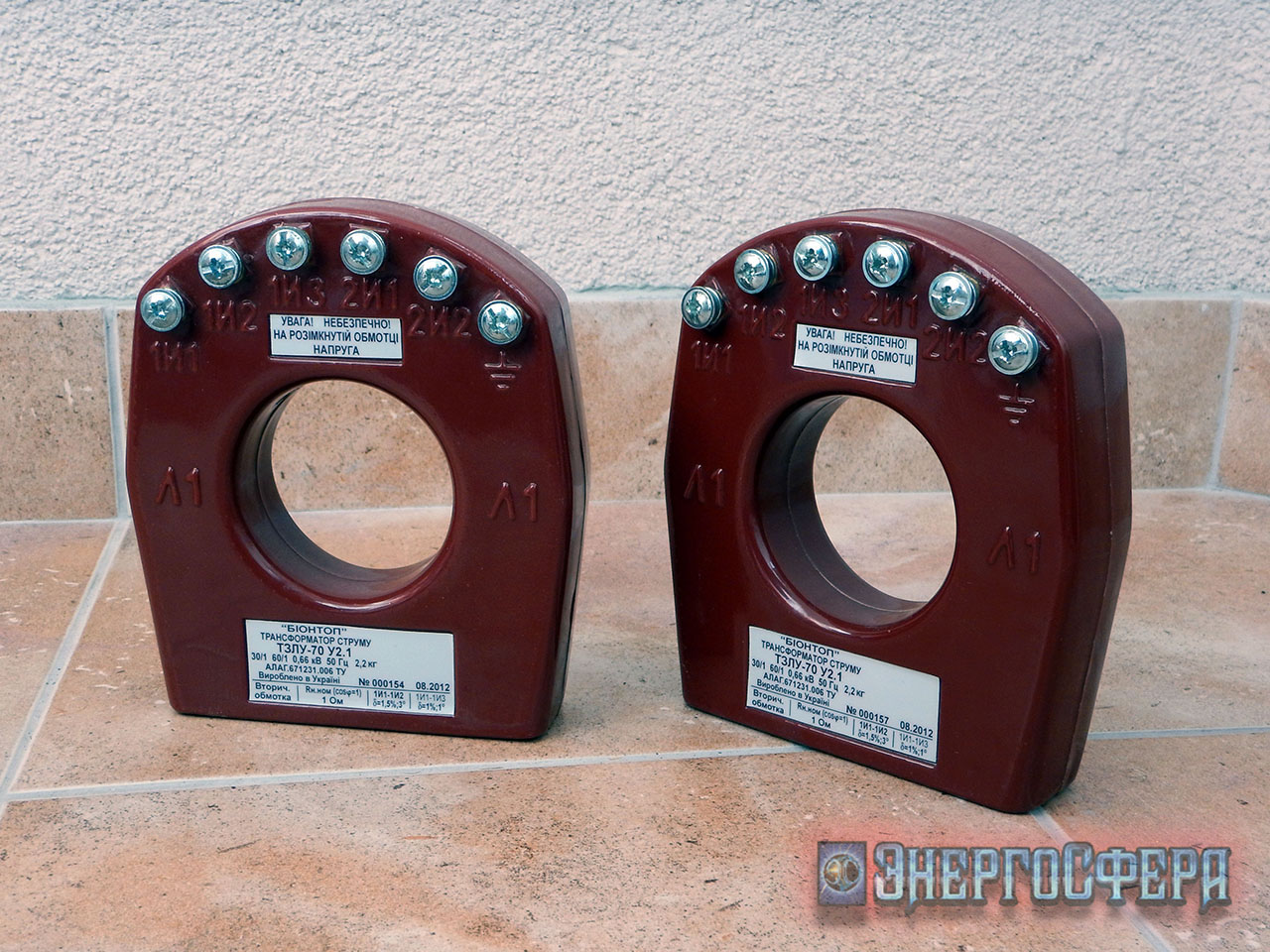

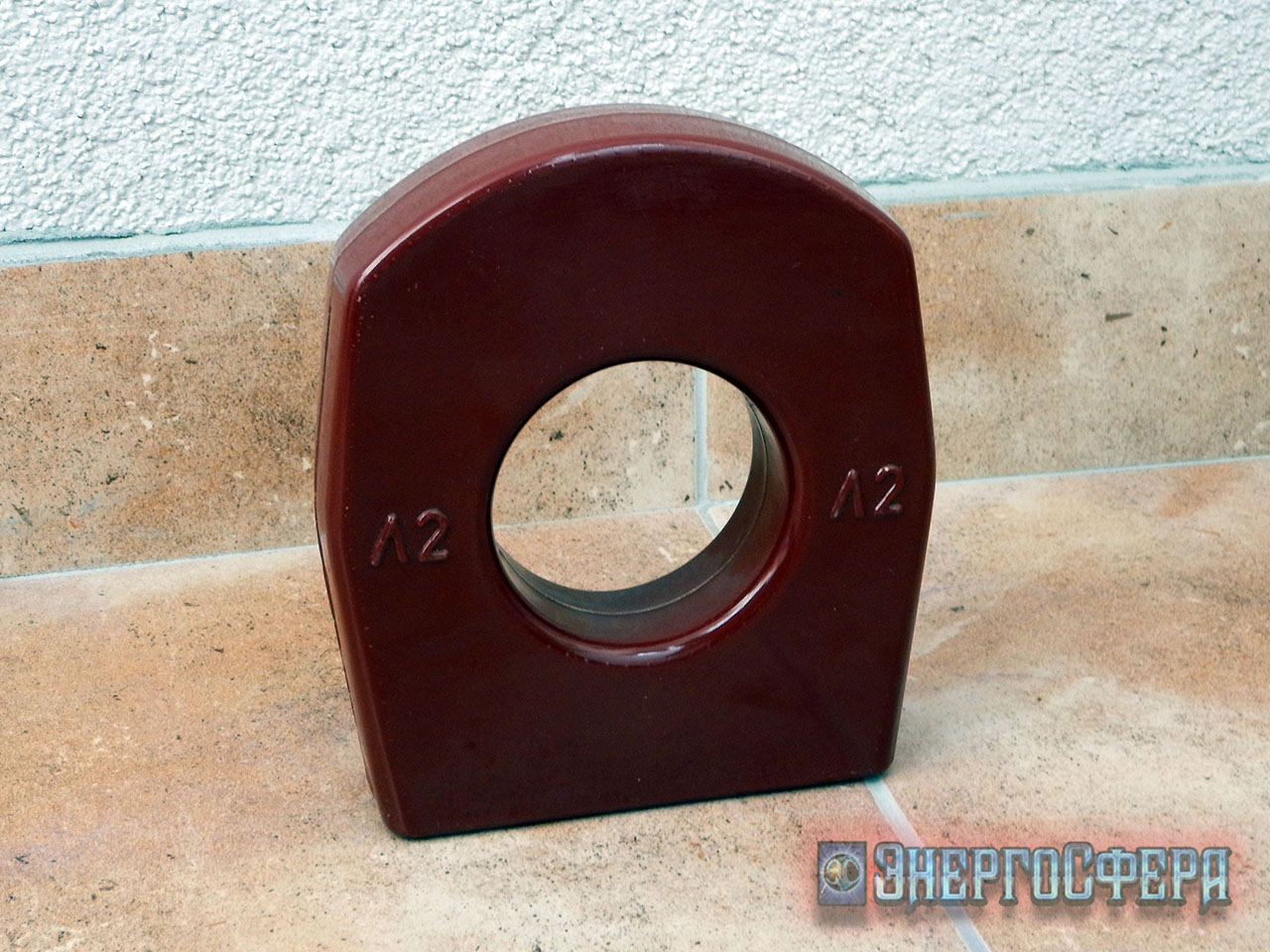

Фото трансформатора ТЗЛУ-70:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-toka/transformatory-toka-nulevoj-posledovatelnosti/transformator-tzlu-70.html#sigProId08b4f681a8

Заявки на Трансформатор ТЗЛУ-70 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
