Трансформатор ИЛТ-10 – литой испытательный трансформатор тока. Предназначен для питания испытательных цепей используемых во время поверки измерительных трансформаторов тока, а также во время настройки максимальной токовой защиты и других релейных защит. Трансформатор ИЛТ-10 возможно устанавливать как стационарно - в составе установки испытательной станции, так и в любые передвижные испытательные станции.
Трансформатор ИЛТ-10 изготавливают в климатическом исполнении “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);
- верхнее значение температуры внутри КРУ +45°C, нижнее – до -50°C;
- допустимое значение влажности воздуха - 100% при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – на горизонтальной поверхности.

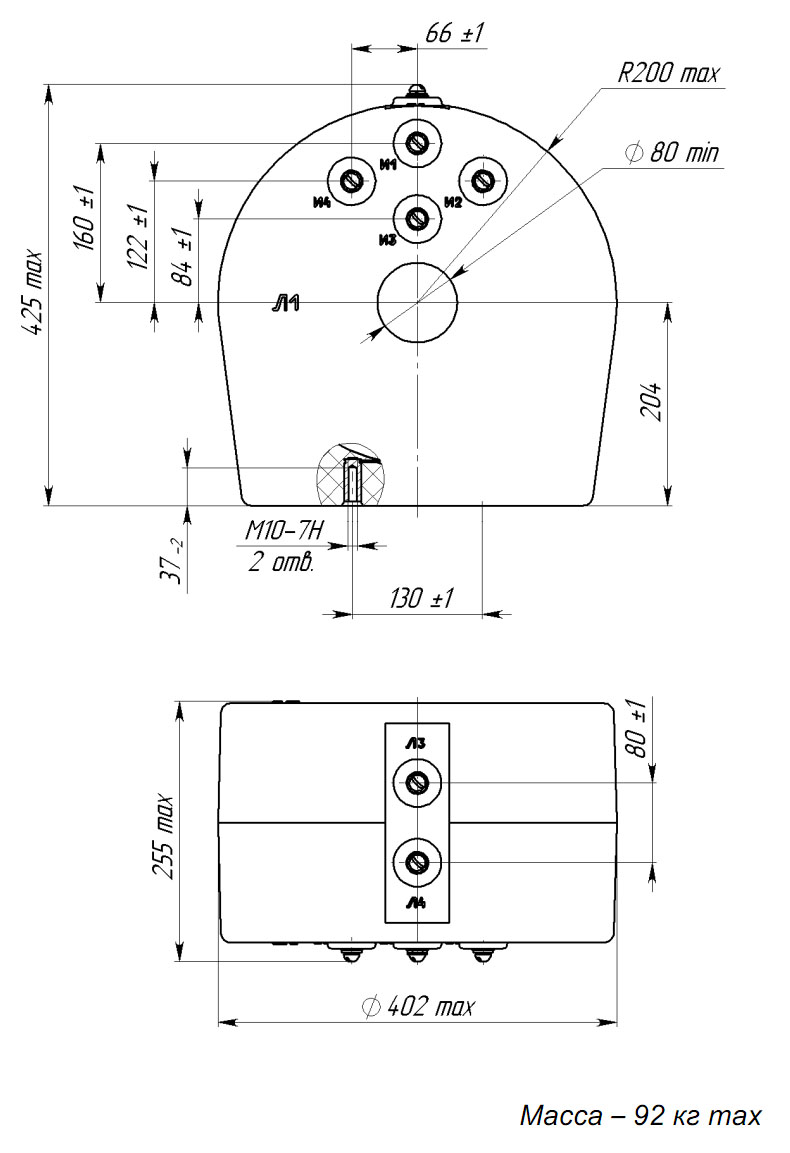

Чертеж, габаритные и установочные размеры трансформатора ИЛТ-10
Внимание! Вторичную обмотку трансформаторов, участвующую в испытаниях, строго необходимо заземлять! Строго запрещено производить переключения во вторичных цепях без снятия напряжения в первичной цепи!
Основные технические характеристики трансформатора ИЛТ-10:
Параметр | Значение |
Величина номинального напряжения первичной обмотки, В | 0-250 |
Класс напряжения, кВ | 0,66 |
Значение одноминутного напряжения промышленной частоты, кВ
| 3
|
Величина номинальной частоты переменного тока, Гц | 50 |
Значение длины испытательного контура, мм
| Значение напряжения на входе трансформатора, В
| Значение токов в обмотках трансформатора, А
|
И1-И2 И3-И4 | И1-И4 | Л1-П2 | Л3-Л4 |
6000 | 160 | 56
| -
| 3000
| -
|
6000 | 250 | 106
| -
| 4920
| -
|
2450 | 177 | 200*
| -
| 10000*
| -
|
6000 | 250 | -
| 28
| 2520
| -
|
6000 | 60 | 20 | - | - | 400** |
* Кратковременный ток, время воздействия не более 5 минут.
** Кратковременный ток, время воздействия не более 20 минут.
Наименование обмотки
| Расчетное значение сопротивления постоянному току, приведенное к температуре 20°C, мОм |
И1-И2, И3-И4
| 30,3 |
Л3-Л4 | 0,72 |
Конструкция трансформатора ИЛТ-10. Трансформатор ИЛТ-10 имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичные и вторичную обмотки. Первичные (И1-И2, И3-И4) и вторичная (Л3-Л4) обмотки намотаны на магнитопровод. Магнитопровод изготавливается из электротехнической стали. Роль вторичной обмотки Л1-Л2 выполняет медная шина сечением не менее 1920 мм2 (или кабель эквивалентного сечения) пропущенная через окно трансформатора. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В основании трансформатора (на опорной поверхности) имеется два отверстия для крепления трансформатора на месте установки. Выводы первичных обмоток И1-И2, И3-И4 расположены в передней части литого блока, а выводы вторичной обмотки Л3-Л4 - в его верхней части.
