Трансформатор ОЛ-1/10

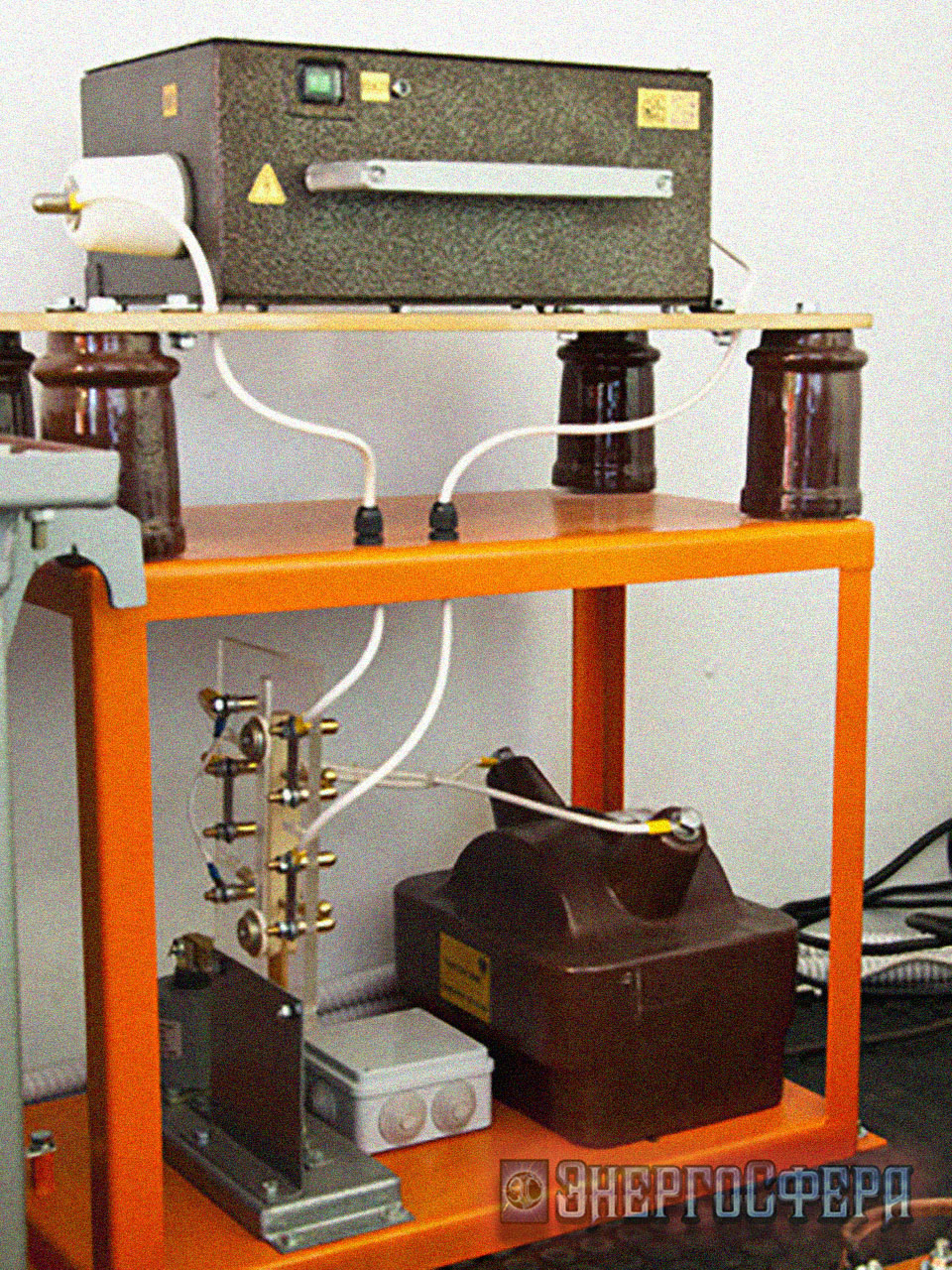

Трансформатор ОЛ-1/10 – однофазный литой силовой трансформатор. Служит комплектующим изделием для измерителей тангенса угла диэлектрических потерь. Устанавливается в комплектные распределительные устройства.
Трансформатор ОЛ-1/10 изготавливается в климатическом исполнении “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- верхнее значение температуры внутри КРУ +45°C, нижнее - -50°C;
- относительная влажность воздуха 100%, при температуре +25°C;
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- верхнее значение температуры внутри КРУ +45°C, нижнее - -50°C;
- относительная влажность воздуха 100%, при температуре +25°C;
- значение допустимого давления - согласно ГОСТ 15543.1
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

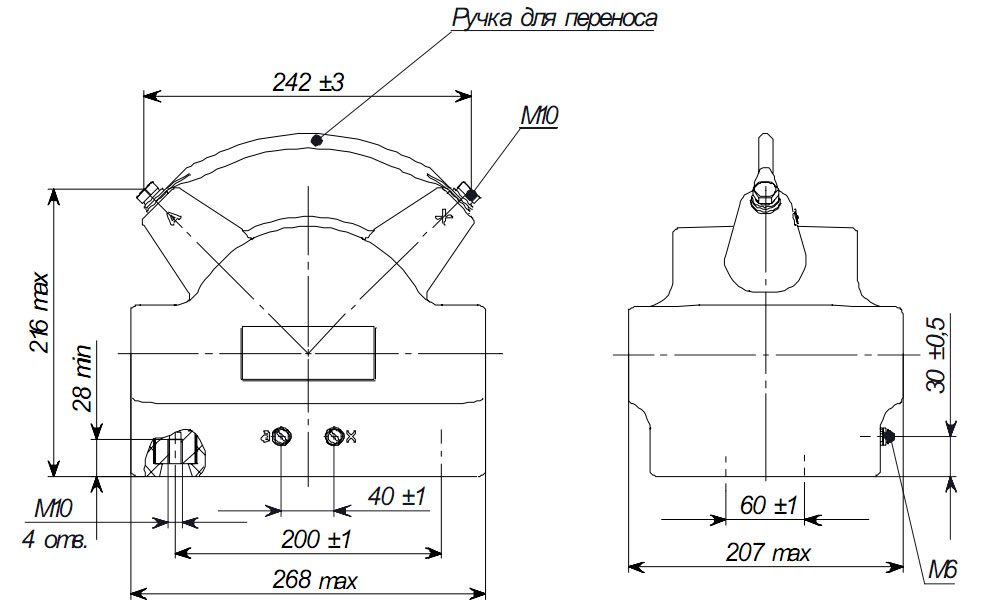

Чертеж, габаритные и установочные размеры трансформатора ОЛ-1/10
Основные технические характеристики трансформатора ОЛ-1/10:
| Параметр | Величина |
| Класс напряжения, кВ | 10 |
| Значение номинального напряжения первичной обмотки, кВ | 10 |
| Значение наибольшего первичного напряжения, кВ | 12 |
| Значение номинального напряжения на ответвлениях вторичной обмотки, В: | 100 |
| Значение номинальной частоты переменного тока, Гц | 50 |
| Значение номинальной мощности , ВА | 1000 |
| Значение потерь холостого хода, ВА | 50 |
| Схема и группа соединения обмоток | 1/1-0 |
Конструкция. Трансформатор ОЛ-1/10 является однофазным двухобмоточным. Трансформатор ОЛ-1/10 представляет литой блок, созданный благодаря заливке обмоток и магнитопровода изоляционным компаундом. Магнитопровод изготавливается броневого типа из высококачественной электротехнической стали. Обмотки располагаются концентрически на среднем стержне магнитопровода. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В верхней части литого блока находятся выводы первичной обмотки, в нижней – вторичной. Высоковольтные выводы первичной обмотки имеют контакты с резьбой М10, на которые крепится съемная ручка, предназначенная для переноса трансформатора. Выводы вторичных обмоток - контакты с резьбой М6. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. В основании трансформатора (на опорной поверхности) имеется четыре втулки служащие для крепления трансформатора на месте установки . Электромагнитная часть трансформатора – не ремонтируемая.

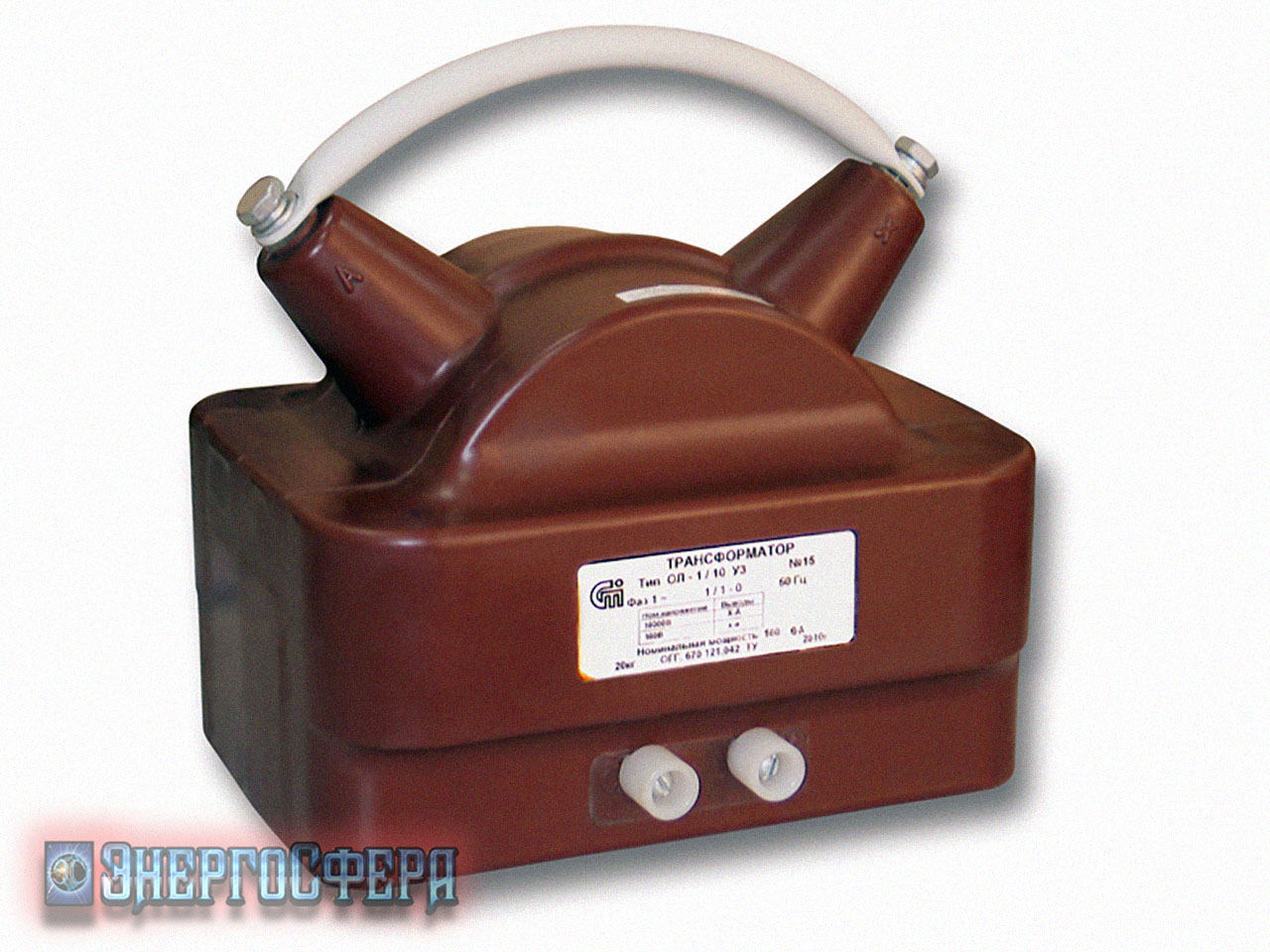

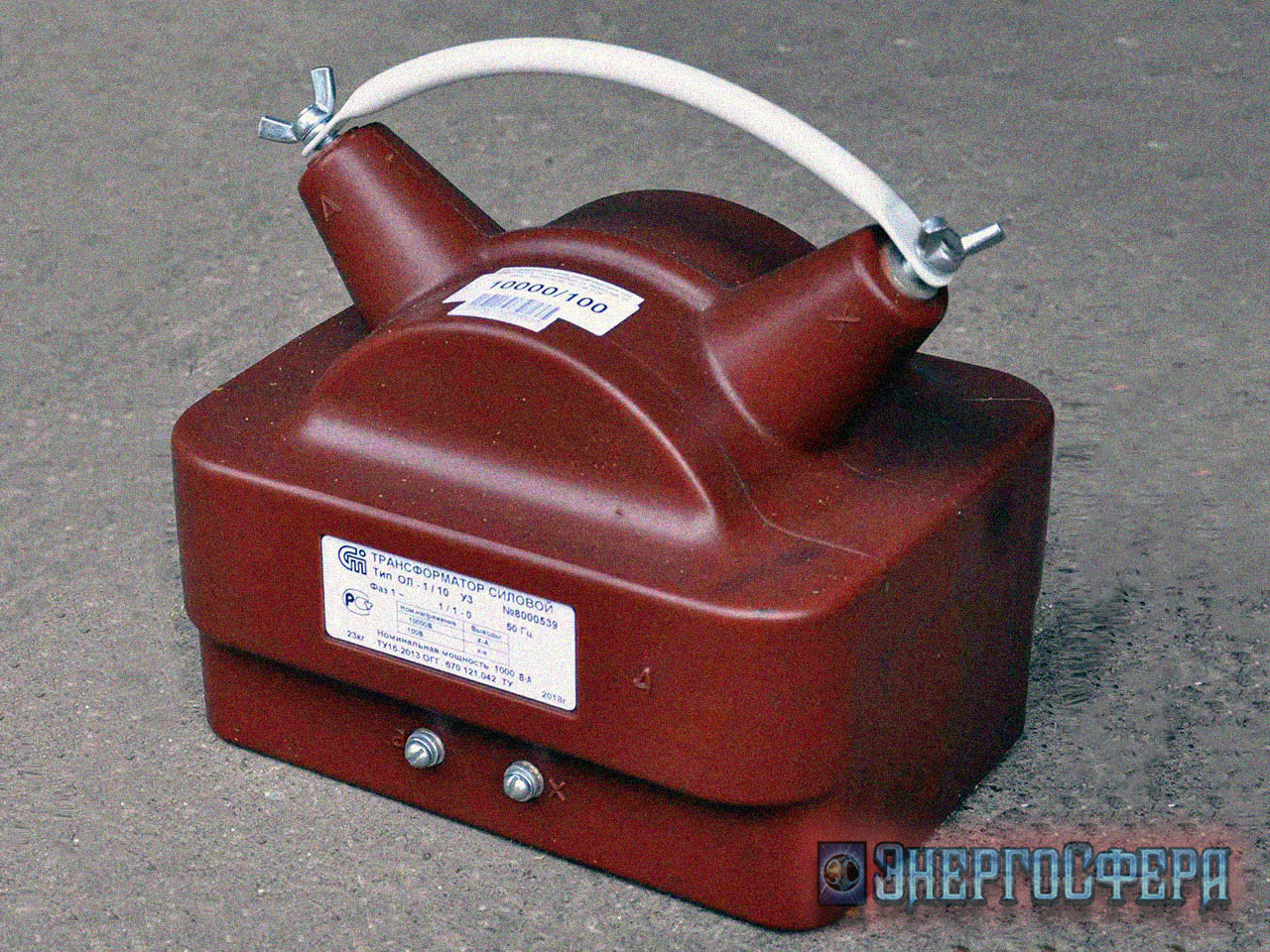

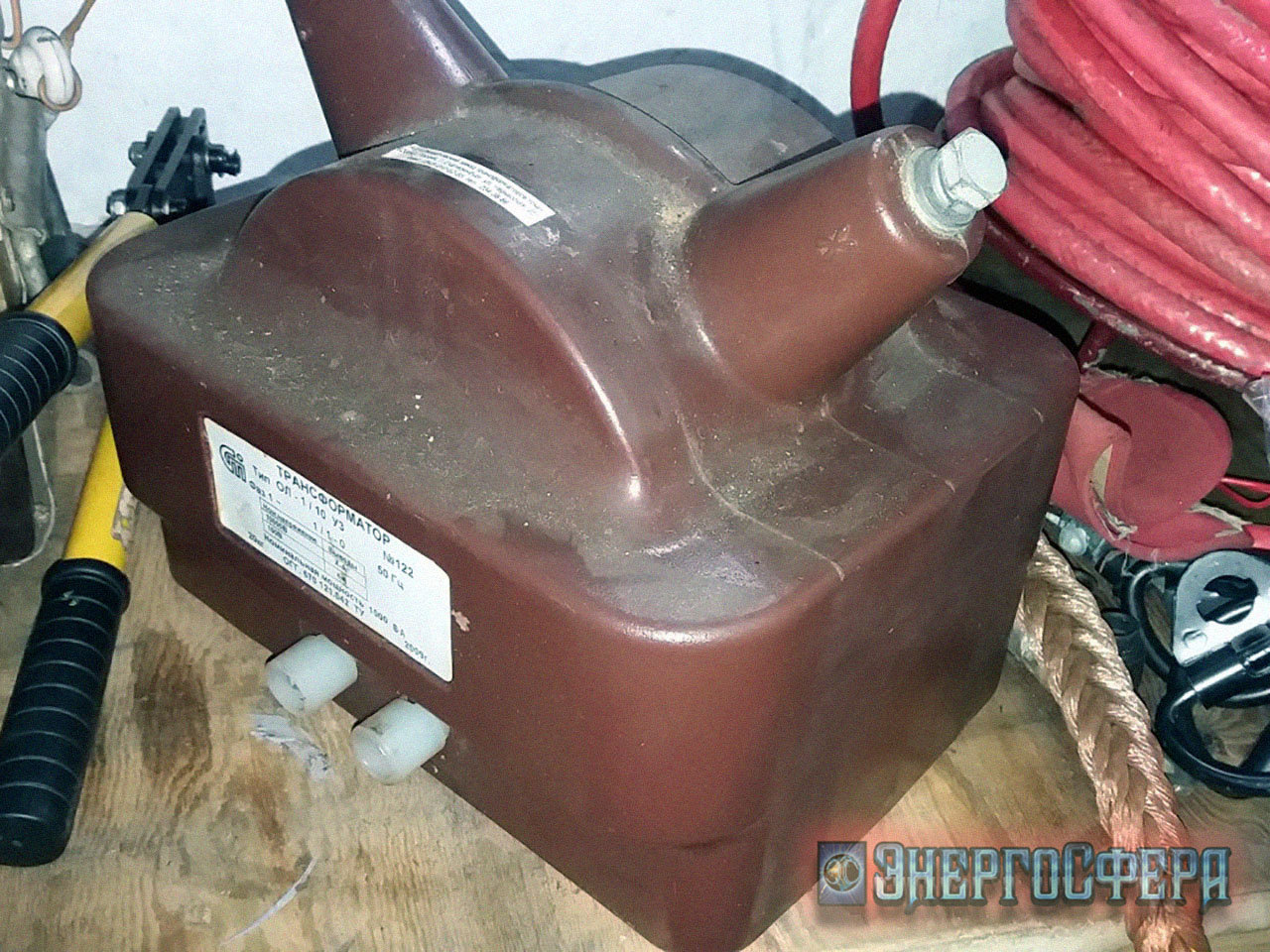

Фото трансформатора ОЛ-1/10:
.jpg "Нажмите, чтобы увеличить изображение Трансформатор ОЛ-1/10")
.jpg "Нажмите, чтобы увеличить изображение Трансформатор ОЛ-1/10")
