Трансформатор ОЛС-СЭЩ-1,25/10-1
Трансформатор ОЛС-СЭЩ-1,25/10-1 – однофазный опорный литой силовой трансформатор со съемным защитным предохранительным устройством. Предназначен для питания цепей собственных нужд и АВР. Устанавливается в комплектные распределительные устройства.
Трансформатор ОЛС-СЭЩ-1,25/10-1 изготавливается в климатическом исполнении "У" или "Т", категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
-10-1.jpg)
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- верхнее значение температуры внутри КРУ +50°C для исполнения "У" и +55°C для исполнения "Т";
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;- верхнее значение температуры внутри КРУ +50°C для исполнения "У" и +55°C для исполнения "Т";
- нижнее значение температуры внутри КРУ -45°C для исполнения "У" и -10°C для исполнения "Т";
- относительная влажность воздуха 100%, при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.
- относительная влажность воздуха 100%, при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

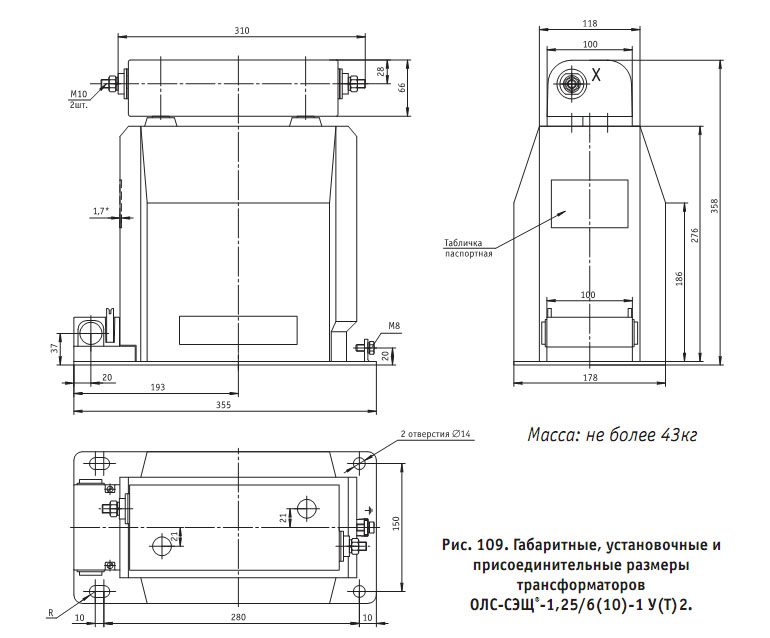

Чертеж, габаритные и установочные размеры трансформатора ОЛС-СЭЩ-1,25/10-1
Основные технические характеристики трансформатора ОЛС-СЭЩ-1,25/10-1:
| Параметр | Величина |
| Класс напряжения, кВ | 10 |
| Значение номинального напряжения первичной обмотки, кВ | 10,5 / 11 |
| Значение наибольшего первичного напряжения, кВ | 12 |
| Значение номинального напряжения на ответвлениях вторичной обмотки, В: x-a1 x-a2 x-a3 x-a4 | 100 209 220 231 |
| Значение номинальной частоты переменного тока, Гц | 50; 60 |
| Значение номинальной мощности для напряжений 100 и 220В, ВА | 1250 |
| Схема и группа соединения обмоток | 1/1-0 |
| Величина тока холостого хода, % | 35 |
| Величина потерь холостого хода, Вт | 25 |
| Величина напряжения короткого замыкания (приведенного к 75°C), % | 5,5 |
| Величина потери короткого замыкания (приведенной к 75°C), % | 50 |
| Значение допустимой погрешности напряжения, % - на x-a1 - на других ответвлениях | ±3 ±1 |
Конструкция. Трансформатор ОЛС-СЭЩ-1,25/10-1 является однофазным опорным двухполюсным двухобмоточным. Трансформатор ОЛС-СЭЩ-1,25/10-1 представляет литой блок, созданный благодаря заливке обмоток и магнитопровода изоляционным компаундом. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Сверху первичной обмотки находится экран, предназначенный для повышения электрической прочности трансформатора при воздействии на него грозовых импульсов напряжения. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Высоковольтные выводы первичной обмотки изготовлены со встроенным защитным предохранительным устройством. Защитное устройство съемное, выполняется в виде разборной конструкции с плавкой вставкой. Защитное предохранительное устройство – ремонтируемое, подлежит перезарядке, электромагнитная часть трансформатора – не ремонтируемая. Включение первичных выводов в электросеть производится через втулку с резьбой M10. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. В верхней части литого блока находятся выводы первичной обмотки, в нижней – вторичной. Выводы вторичной обмотки закрываются прозрачной пластмассовой крышкой и пломбируются, для предотвращения несанкционированного доступа. В основании трансформатора (на опорной поверхности) имеется четыре отверстия служащие для крепления трансформатора на месте установки. Болт заземления имеет резьбу M8 и расположен на основании. Возможно осуществлять заземление одного из выводов вторичной обмотки непосредственно на металлическое основание трансформатора винтами M5.

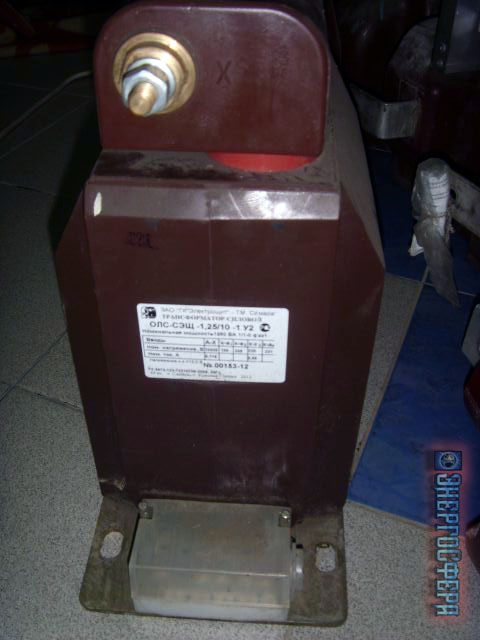

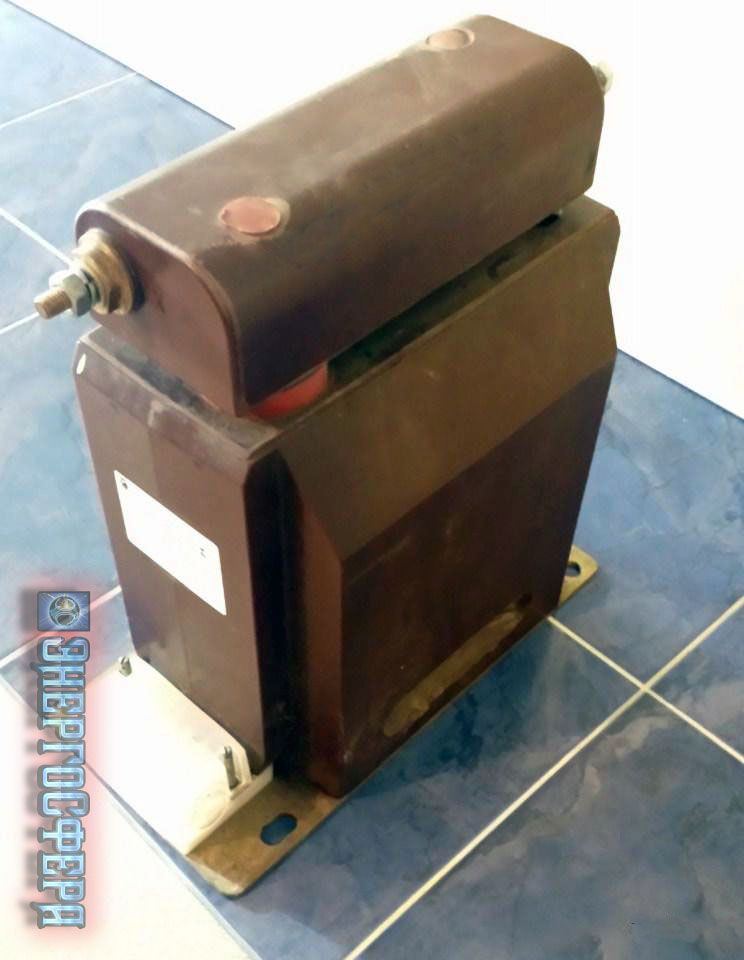

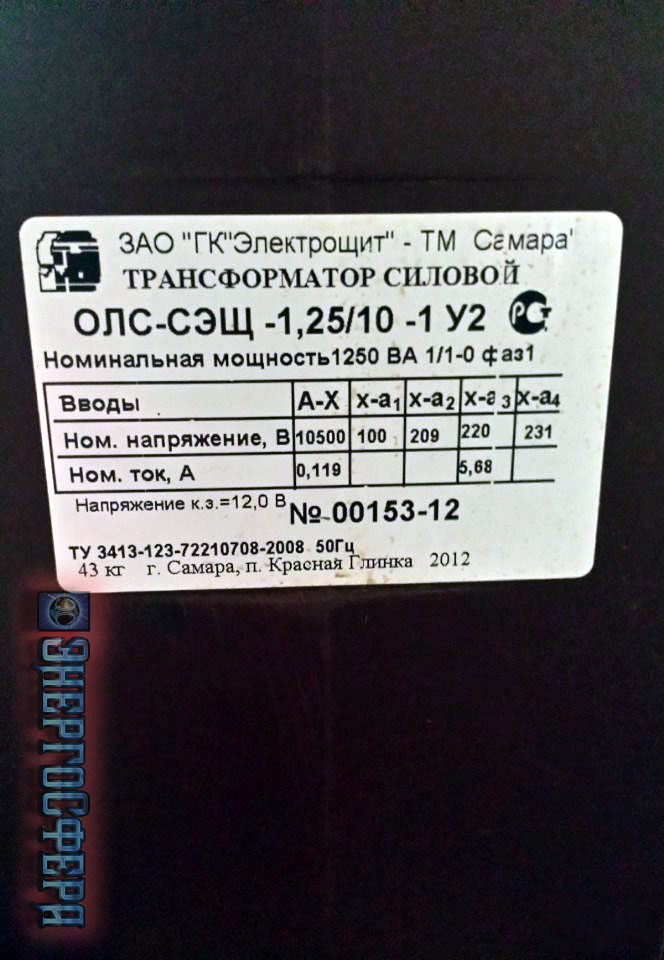

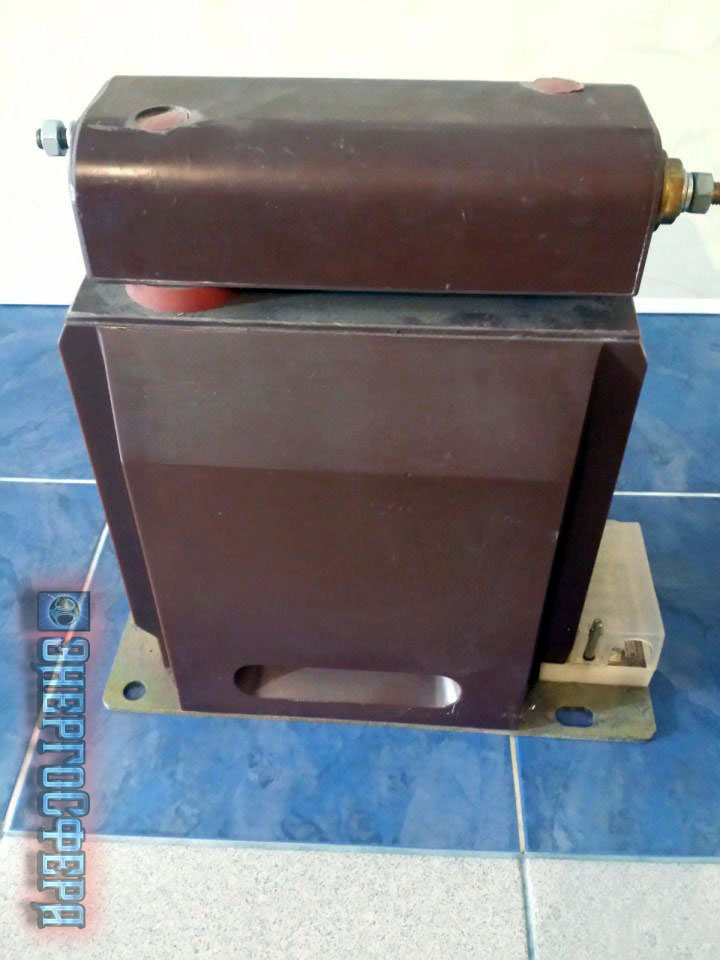

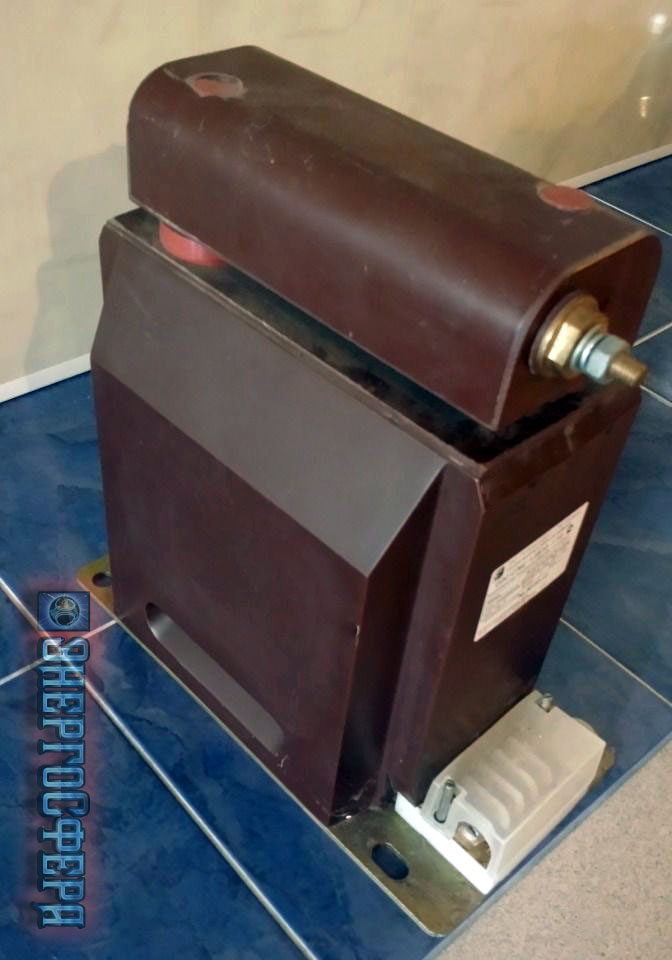

Фото трансформатора ОЛС-СЭЩ-1,25/10-1:
.jpg "Нажмите, чтобы увеличить изображение Трансформатор ОЛС-СЭЩ-1,25/10-1")
.jpg "Нажмите, чтобы увеличить изображение Трансформатор ОЛС-СЭЩ-1,25/10-1")
.jpg "Нажмите, чтобы увеличить изображение Трансформатор ОЛС-СЭЩ-1,25/10-1")
.jpg "Нажмите, чтобы увеличить изображение Трансформатор ОЛС-СЭЩ-1,25/10-1")
Заявки на Трансформатор ОЛС-СЭЩ-1,25/10-1 принимаются по телефонам:
 |  |  (050)299-33-89 |  (068)256-29-77 |  (093)113-81-73 |
* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;
* Требования к размещению заявок и заказов.
