Трансформатор ТК-2,5/10

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор ТК-2,5/10Трансформатор ТК-2,5/10 – однофазный литой силовой трансформатор. Предназначен для питания цепей собственных нужд и АВР. Трансформатор ТК-2,5/10 является комплектующим изделием и устанавливается в комплектные распределительные устройства.

Трансформатор ТК-2,5/10 изготавливается в климатическом исполнении “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);
- верхнее значение температуры внутри КРУ +50°C, нижнее согласно ГОСТ 15543.1;
- относительная влажность воздуха 100%, при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

Основные технические характеристики трансформатора ТК-2,5/10:
Параметр Величина
 Класс напряжения, кВ
10
 Значение номинального напряжения первичной обмотки, кВ
10
 Значение наибольшего первичного напряжения, кВ
12
 Значение номинального напряжения на ответвлениях вторичной обмотки, В:
1a1-1b1
1a2-1b1
2a-2b


220
100
36
Значение номинальной частоты переменного тока, Гц
50 или 60
 Значение номинальной мощности для выводов обмоток:, ВА
1a1-1b1
1a2-1b1
2a-2b

2100
100
300
Значение тока холостого хода, % 35
Значение потерь холостого хода, ВА 60
Значение напряжения короткого замыкания, % 5
Значение потерь короткого замыкания, Вт 110
Схема и группа соединения обмоток
1/1-0

Конструкция. Трансформатор ТК-2,5/10 является однофазным трехобмоточным (1 первичная и 2 вторичных обмотки). Трансформатор ТК-2,5/10 представляет литой блок, созданный благодаря заливке обмоток и магнитопровода изоляционным компаундом. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Сверху первичной обмотки находится экран, предназначенный для повышения электрической прочности трансформатора при воздействии на него грозовых импульсов напряжения. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Высоковольтные выводы первичной обмотки имеют контакты с резьбой М10. Выводы вторичных обмоток - контакты имеющие отверстия с резьбой М6. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. В верхней части литого блока находятся выводы первичной обмотки, в нижней – вторичной. В основании трансформатора (на опорной плите) имеется четыре отверстия служащие для крепления трансформатора на месте установки и защитного заземления. Электромагнитная часть трансформатора – не ремонтируемая.

Видео трансформатора ТК-2,5/10:

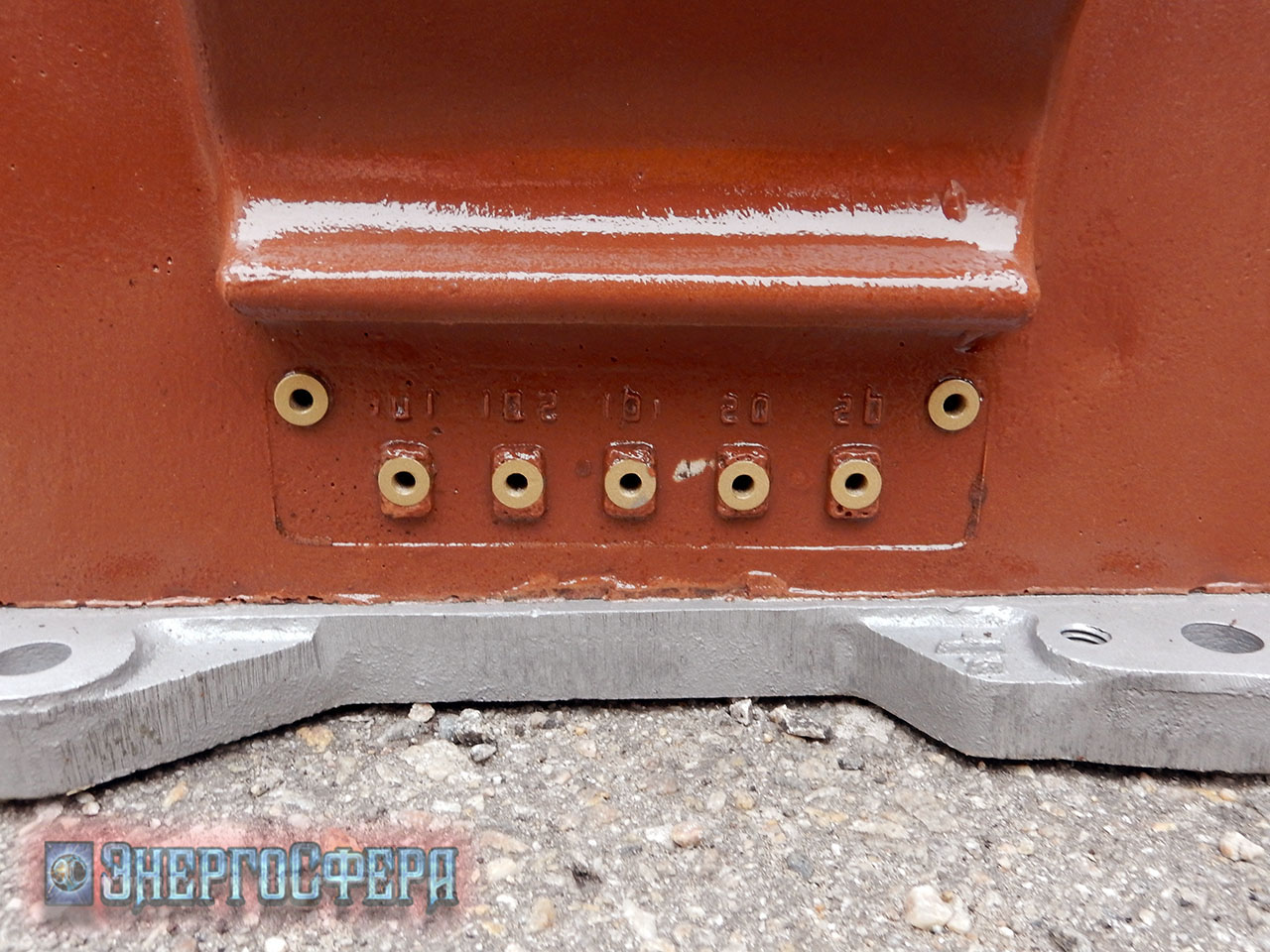

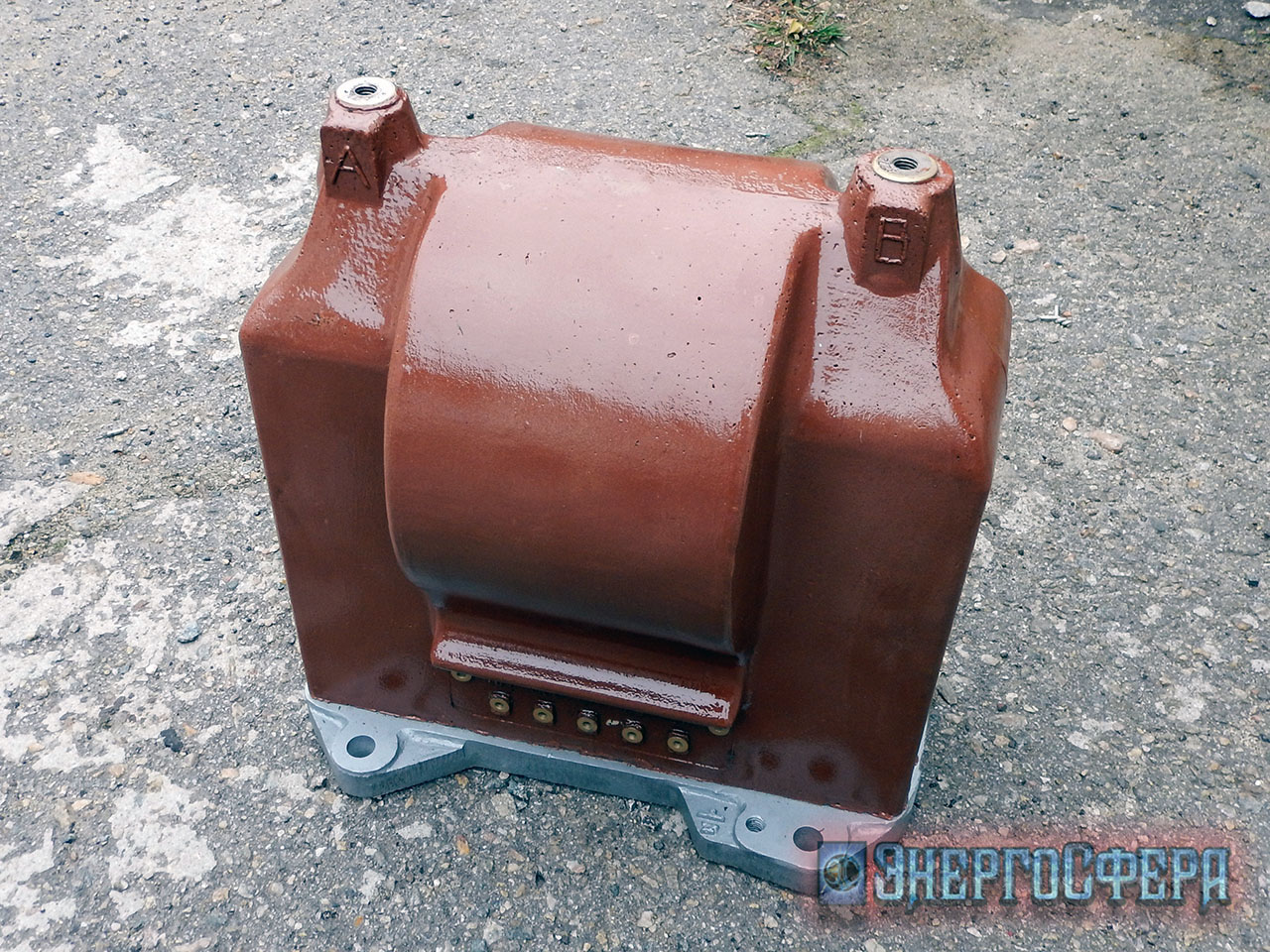

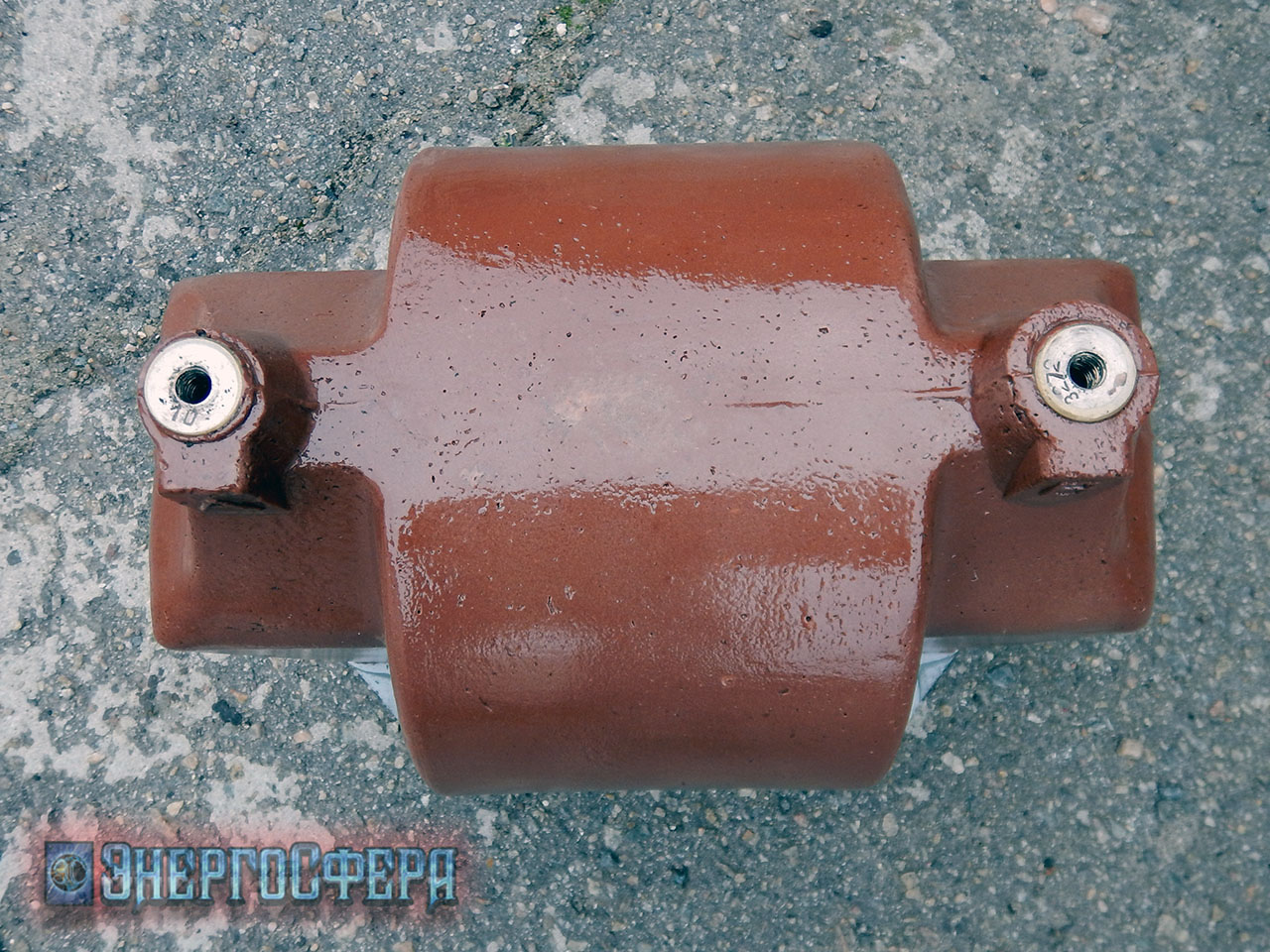

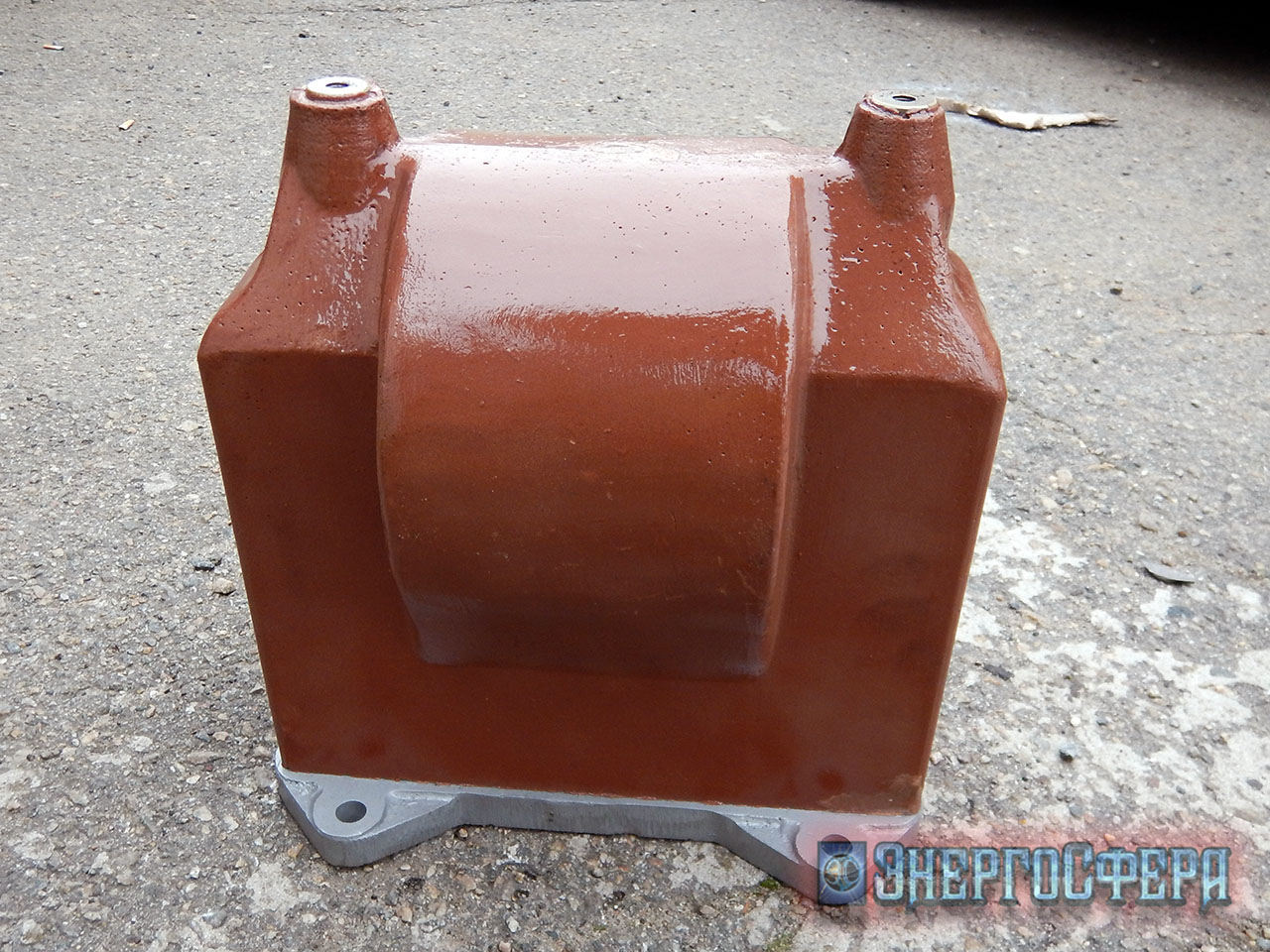

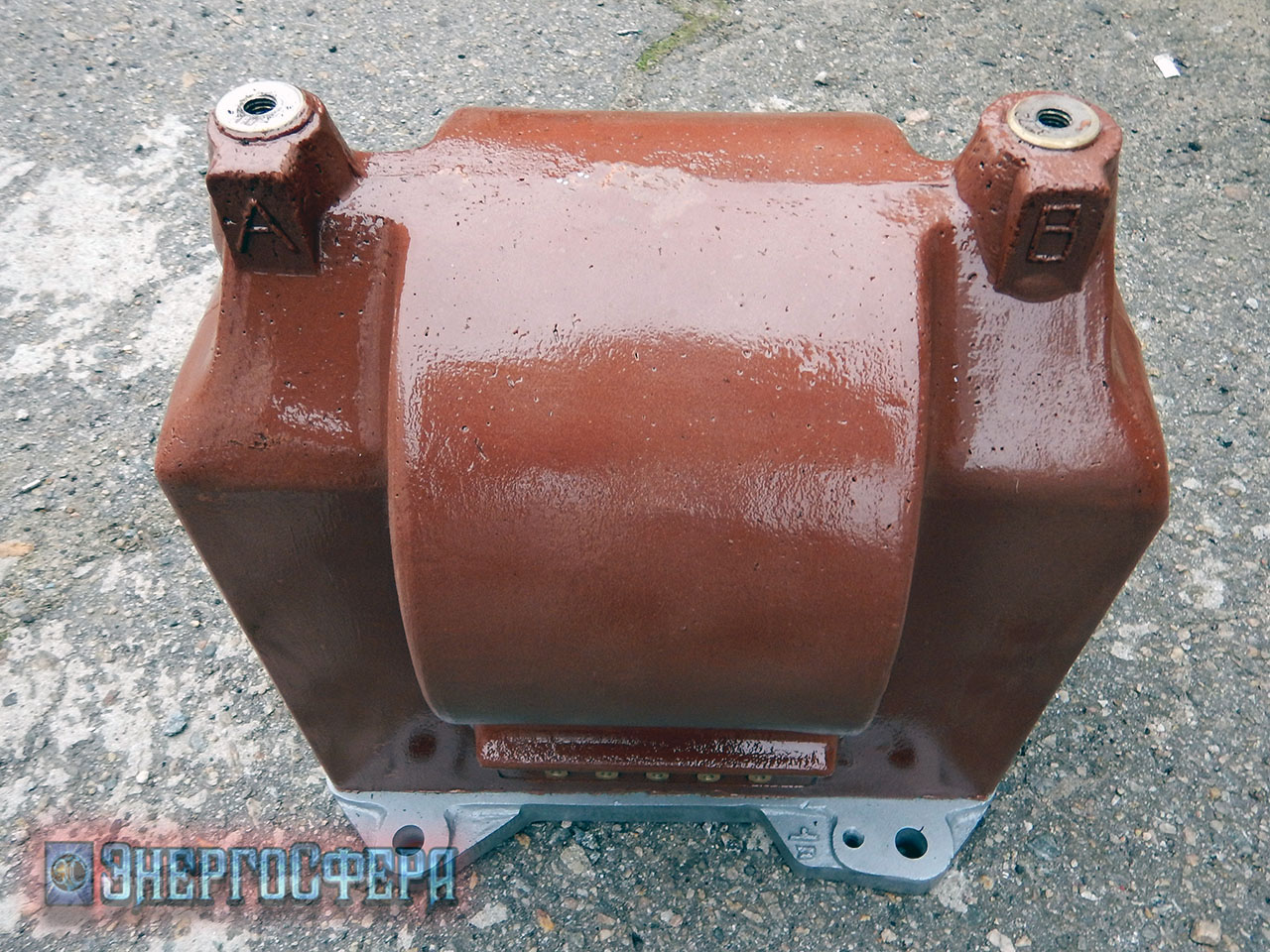

Фото трансформатора ТК-2,5/10:
Заказывайте трансформатор ТК-2,5/10 в компании “ЭнергоСфера” позвонив по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73
