Трансформатор ОЛС-1,25/6

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор ОЛС-1,25/6Трансформатор ОЛС-1,25/6 – однофазный литой силовой трансформатор. Предназначен для питания цепей собственных нужд и АВР. Трансформатор ОЛС-1,25/6 является комплектующим изделием и устанавливается в комплектные распределительные устройства.

Трансформатор ОЛС-1,25/6 изготавливается в климатическом исполнении “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора ОЛС-1,25/6
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);
- верхнее значение температуры внутри КРУ +50°C, нижнее согласно ГОСТ 15543.1;
- относительная влажность воздуха 100%, при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.
Чертеж, габаритные и установочные размеры трансформатора ОЛС-1,25/6

Основные технические характеристики трансформатора ОЛС-1,25/6:
Параметр Величина
 Класс напряжения, кВ
6
 Значение номинального напряжения первичной обмотки, кВ
6,3
 Значение наибольшего первичного напряжения, кВ
7,2
 Значение номинального напряжения на ответвлениях вторичной обмотки, В:
x-a1
x-a2
x-a3
x-a4


100
209
220
231
Значение номинальной частоты переменного тока, Гц
50 или 60
 Значение номинальной мощности для напряжений 100 и 220В, ВА
1250
Значение тока холостого хода, % 35
Значение потерь холостого хода, ВА 50
Значение напряжения короткого замыкания, % 4,5
Значение потерь короткого замыкания, Вт 55
Схема и группа соединения обмоток
1/1-0

Конструкция. Трансформатор ОЛС-1,25/6 является однофазным двухобмоточным. Трансформатор ОЛС-1,25/6 представляет литой блок, созданный благодаря заливке обмоток и магнитопровода изоляционным компаундом. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Сверху первичной обмотки находится экран, предназначенный для повышения электрической прочности трансформатора при воздействии на него грозовых импульсов напряжения. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Высоковольтные выводы первичной обмотки имеют контакты с резьбой М10. Выводы вторичных обмоток - контакты имеющие отверстия с резьбой М6. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. В верхней части литого блока находятся выводы первичной обмотки, в нижней – вторичной. В основании трансформатора (на опорной поверхности) имеется четыре отверстия служащие для крепления трансформатора на месте установки и защитного заземления. Электромагнитная часть трансформатора – не ремонтируемая.

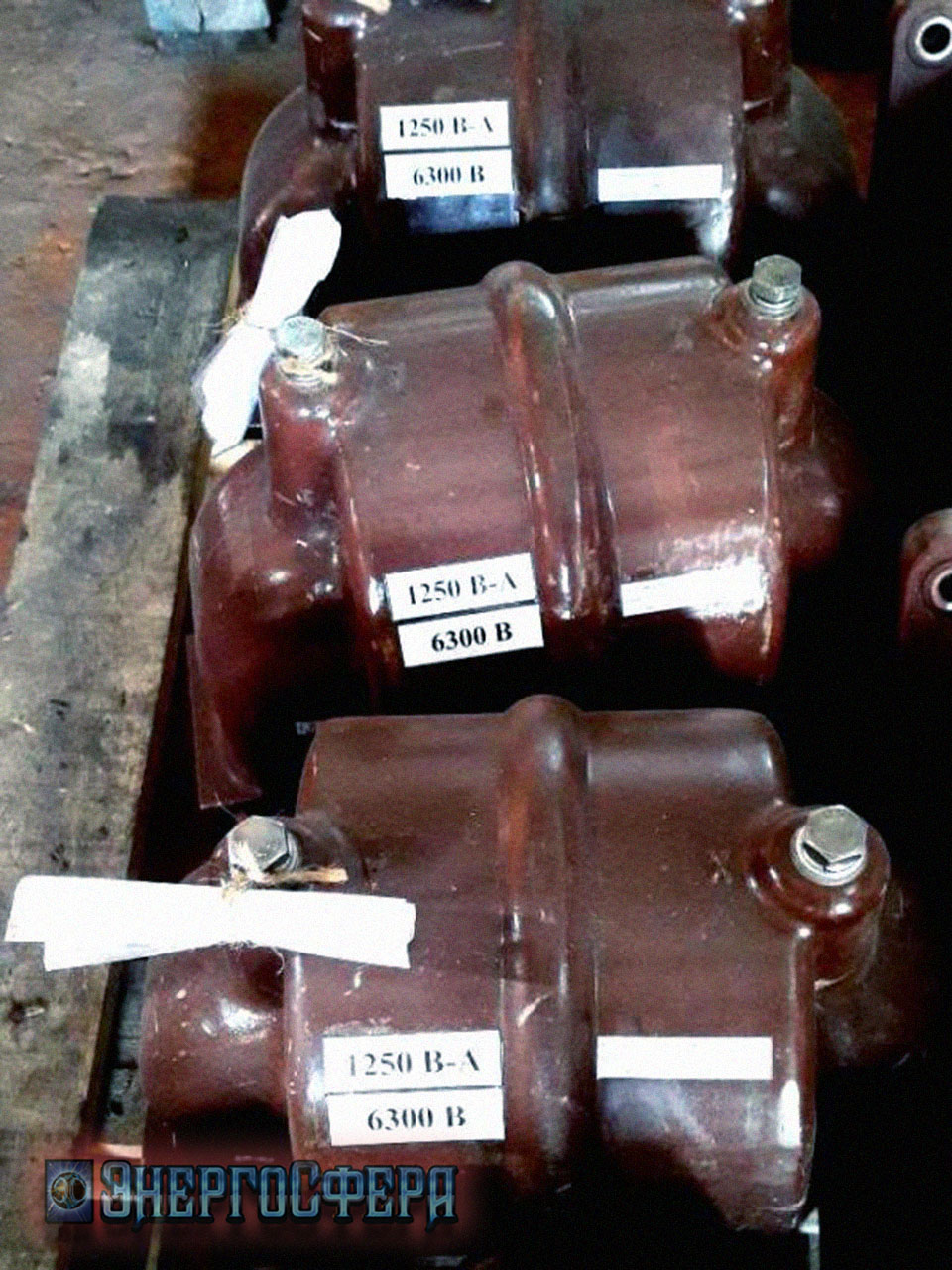

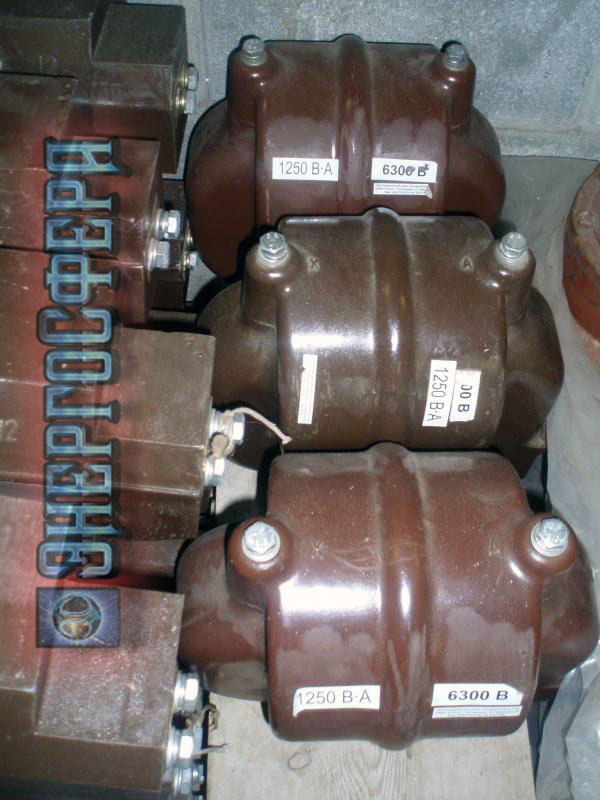

Фото трансформатора ОЛС-1,25/6:
Заказывайте трансформатор ОЛС-1,25/6 в компании “ЭнергоСфера” позвонив по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
