Трансформатор ТМ-160 – стационарный силовой масляный трехфазный двухобмоточный понижающий трансформатор общего назначения. Трансформатор ТМ-160 устанавливают когда необходимо преобразовывать электроэнергию одного класса напряжения в другой и питать различные потребители электроэнергии. Трансформаторы типа ТМ изготовленные в нормальном конструктивном исполнении 1 имеют масляное естественное охлаждение и встроенное в трансформатор устройство для регулирования напряжения методом переключения ответвлений без возбуждения.
Трансформаторы типа ТМ можно устанавливать как внутри помещений так и снаружи. Их необходимо эксплуатировать в следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура наружной среды от -45°C до +40°C (для климатического исполнения “У”) и -60°C до +40°C (для исполнения “Хл”);
- Величина относительной влажности воздуха на месте установки не более 80% при температуре 25°C.
Трансформаторы типа ТМ не следует эксплуатировать при таких условиях:
- агрессивная и взрывоопасная среда, которая содержит испарения, газы, пыль в количестве достаточном для разрушения изоляции;
- условия вибрации и тряски;
- частые включения со стороны питания.
Трансформатор ТМ-160 состоит из таких конструктивных частей: бак с радиаторами, активная часть, выводы обмоток, маслорасширитель, защитные устройства, термосифонный фильтр, контрольные приборы.
Бак трансформатора типа ТМ - сварной. Бак изготавливается прямоугольной или овальной формы. Радиаторы, расположенные на стенках бака служат для улучшения охлаждения трансформатора. На стенке в низу бака имеется пробка для взятия пробы и спуска масла. Еще имеется одна деталь расположенная также на стенке внизу бака - это болт заземления. Бак трансформатора обязательно необходимо заземлять. Ко дну бака трансформатора приваривается жесткая рама. В раме имеются сквозные отверстия для неподвижного крепления трансформатора к поверхности на месте установки. Трансформатор ТМ-160 поднимают за крюки, которые находятся под верхней рамой бака.
Активная часть трансформатора включает в себя остов, обмотки, высоковольтный переключатель.
Остов состоит из магнитопровода, верхнего и нижнего ярма, которые стянуты ярмовыми балками.
Магнитопровод трансформатора изготавливают всегда трехстержневой шихтованного типа.
Трансформатор ТМ-160 имеет цилиндрические многослойные обмотки. Алюминиевый или медный провод служит основой для обмоток трансформатора. Обмотки расположены концентрическим способом.
Высоковольтный трехфазный переключатель состоит из контактов (подвижных и неподвижных), а также и из изоляционных деталей. Он предназначен для регулирования напряжения.
Выводы ВН и НН – съемные, состоят из проходных фарфоровых изоляторов наружной установки и находятся на крышке маслобака.
Трансформатор ТМ-160 снабжен маслорасширителем. Маслорасширитель изготавливается из листовой стали и имеет цилиндрическую форму. Он соединяется с баком трансформатора при помощи трубопровода. Уровень масла в маслорасширителе должен быть таким, чтобы при всех условиях окружающей среды и режимах работы обеспечивать полное наличие масла в баке.
Очень важно непрерывно очищать масло от продуктов, которые снижают его диэлектрические свойства. Для этого служит термосифонный фильтр, который устанавливается на трансформаторах мощностью 160кВА и выше. Фильтр заполняют поглощающим веществом – сорбентом.
Воздухоосушитель установлен на трансформаторы типа ТМ с целью защиты трансформатора при воздействии на него наружной атмосферы. Расположен воздухоосушитель трансформатора с наружного торца бака трансформатора. Конструкция воздухоосушителя - эластичная трубка из поливинилхлорида, заполненная сорбентом, присоединенная одним концом к верхнему патрубку маслоуказателя.
Уровень масла в баке трансформатора контролируют по показанию маслоуказателя. Маслоуказатель установлен на торце маслорасширителя, представляет собой ПВХ трубку.
Температура верхних слоев масла в баке измеряется ртутным термометром, который устанавливается в гильзу, расположенную на крышке бака.
Основные технические характеристики трансформатора ТМ-160:
Трансформатор ТМ | Номинальная мощность, кВА | Номинальное напряжение, кВ | Схема и группа соединения
| Напряжение КЗ, %
| Потери, Вт
| Габаритные размеры трансформатора, мм
| Масса трансформатора, кг
|
ВН | НН | ХХ | КЗ | L | B | H |
ТМ-160 | 160 | 6,10 | 0,4 | У/Ун-0 | 4,5 | 410
| 2650 | 1130 | 820
| 1425
| 725
|
6,10 | Д/Ун-11 |
6,10 | У/Zн-11 | 1320 | 780 | 1495 | 750 |
6,10 | 0,23 | Ун/Д-11 | 1255 | 680 | 1500 | 743 |
Фото трансформатора ТМ-160:

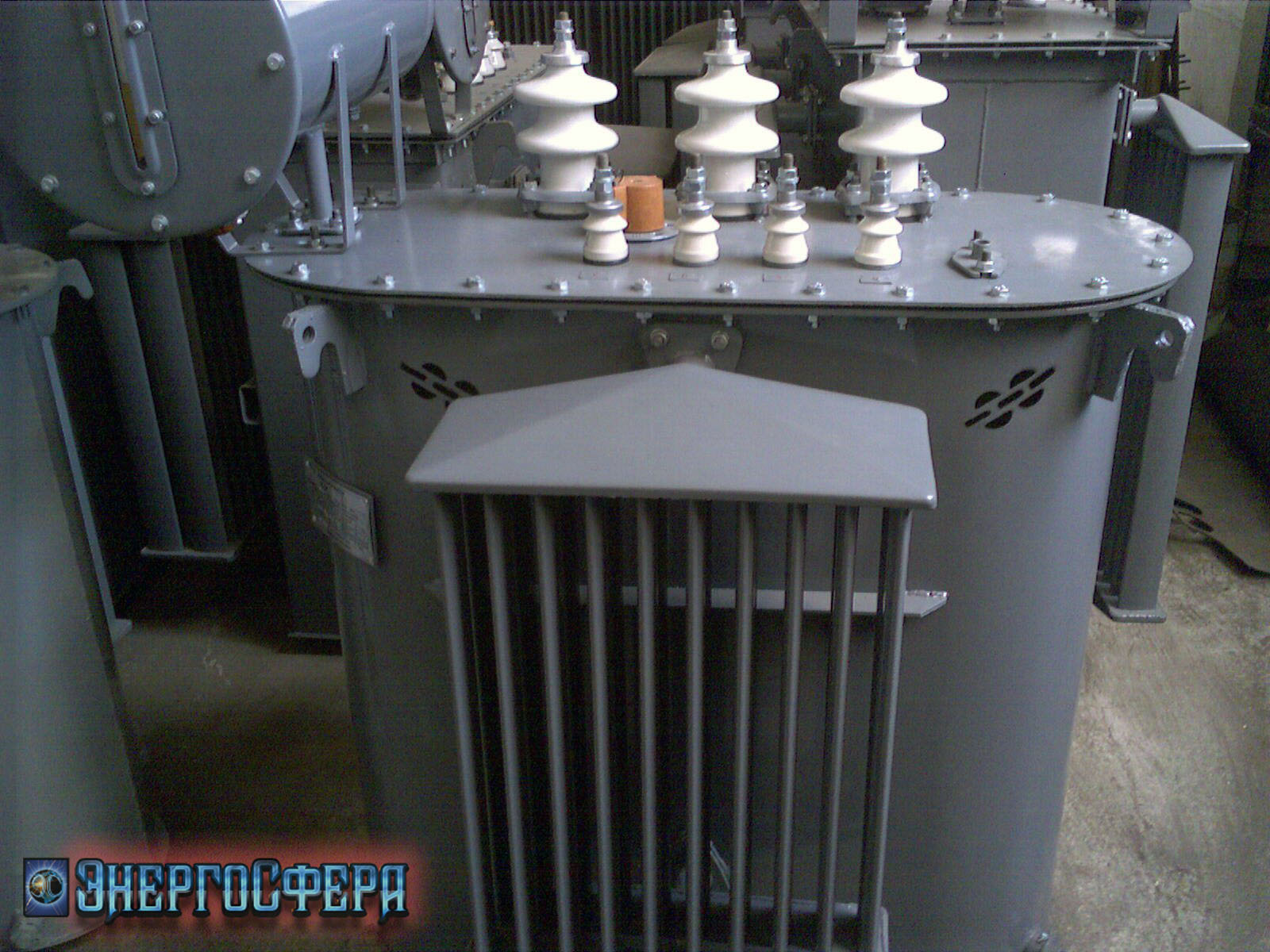

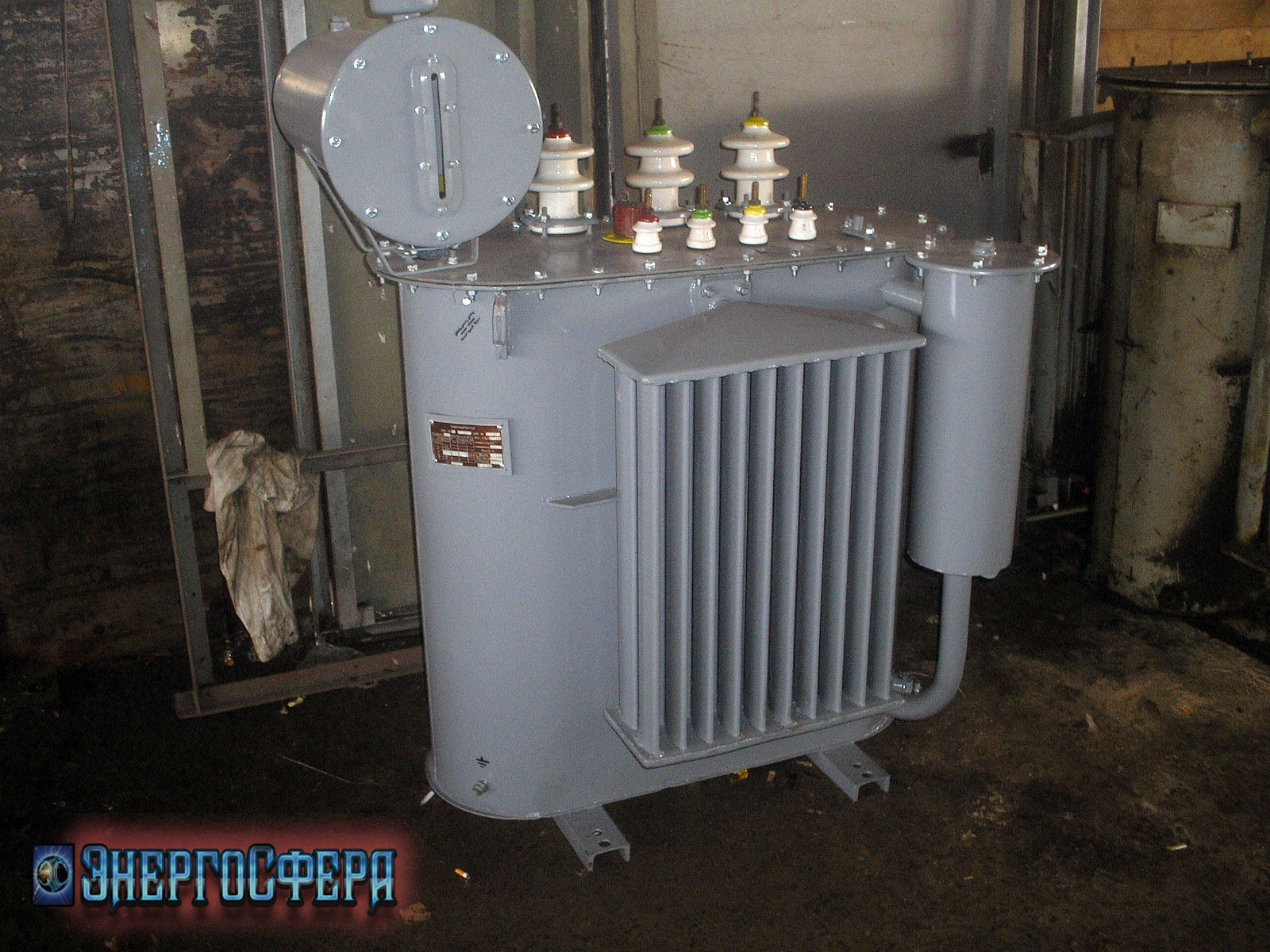

- Трансформатор ТМ-160 10/0,4 Трансформатор ТМ-160 10/0,4
- Трансформатор ТМ-160 10/0,4 Трансформатор ТМ-160 10/0,4
- Трансформатор ТМ-160 10/0,4 Трансформатор ТМ-160 10/0,4
- Трансформатор ТМ-160 10/0,4 Трансформатор ТМ-160 10/0,4
- Трансформатор ТМ-160 35/0,4 Трансформатор ТМ-160 35/0,4

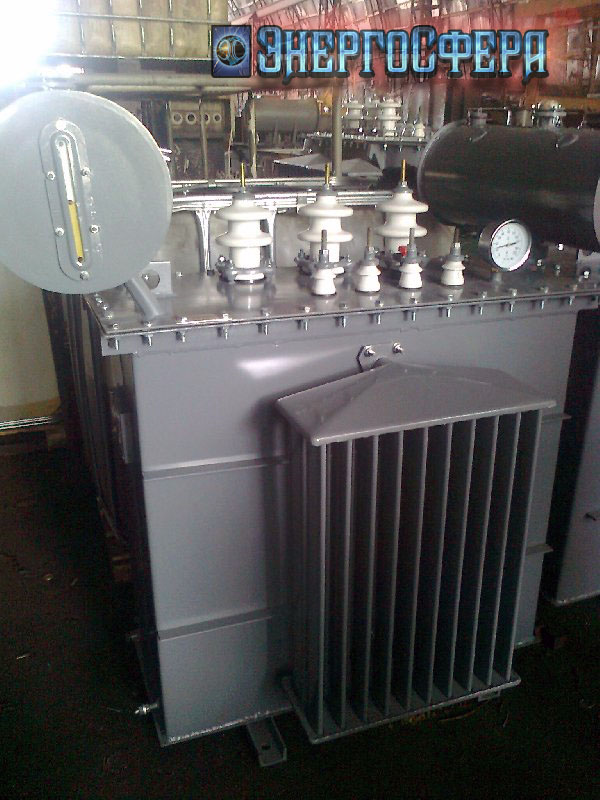

- Трансформатор ТМ-160 6/0,4 Трансформатор ТМ-160 6/0,4
- Трансформатор ТМ-160 6/0,4 Трансформатор ТМ-160 6/0,4
- Трансформатор ТМ-160 6/0,4 Трансформатор ТМ-160 6/0,4
-
