Трансформатор ОМЖ-4,0/27

Трансформатор ОМЖ-4,0/27 – это однофазный масляный двухобомточный стационарный силовой понижающий преобразовательный трансформатор. Предназначен для преобразования электроэнергии в электрических сетях и системах. Применяется для питания блочно- комплектных устройств катодной защиты трубопроводов, снабжением электроэнергией однофазных потребителей в железнодорожных сетях, для питания собственных нужд.

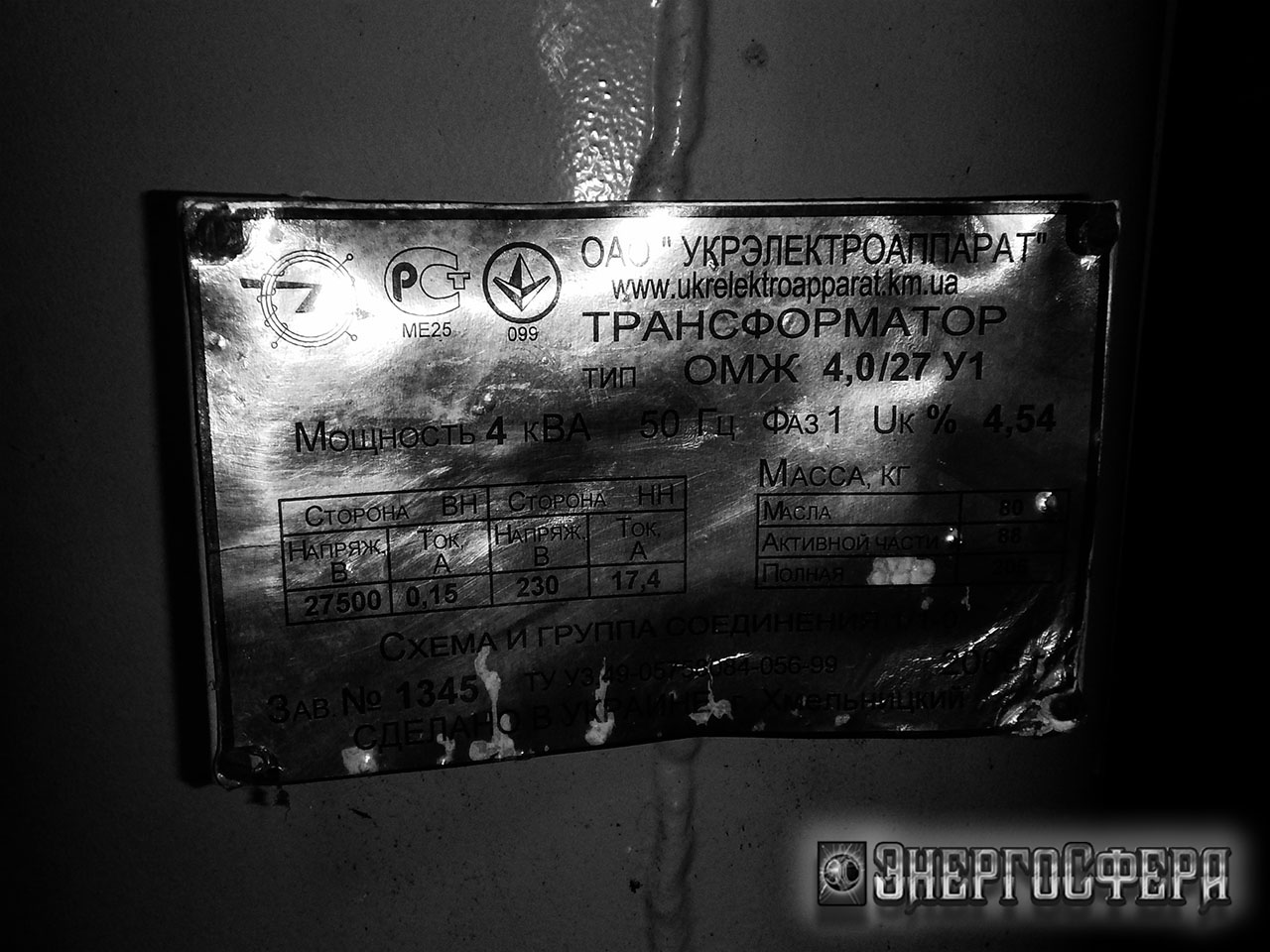

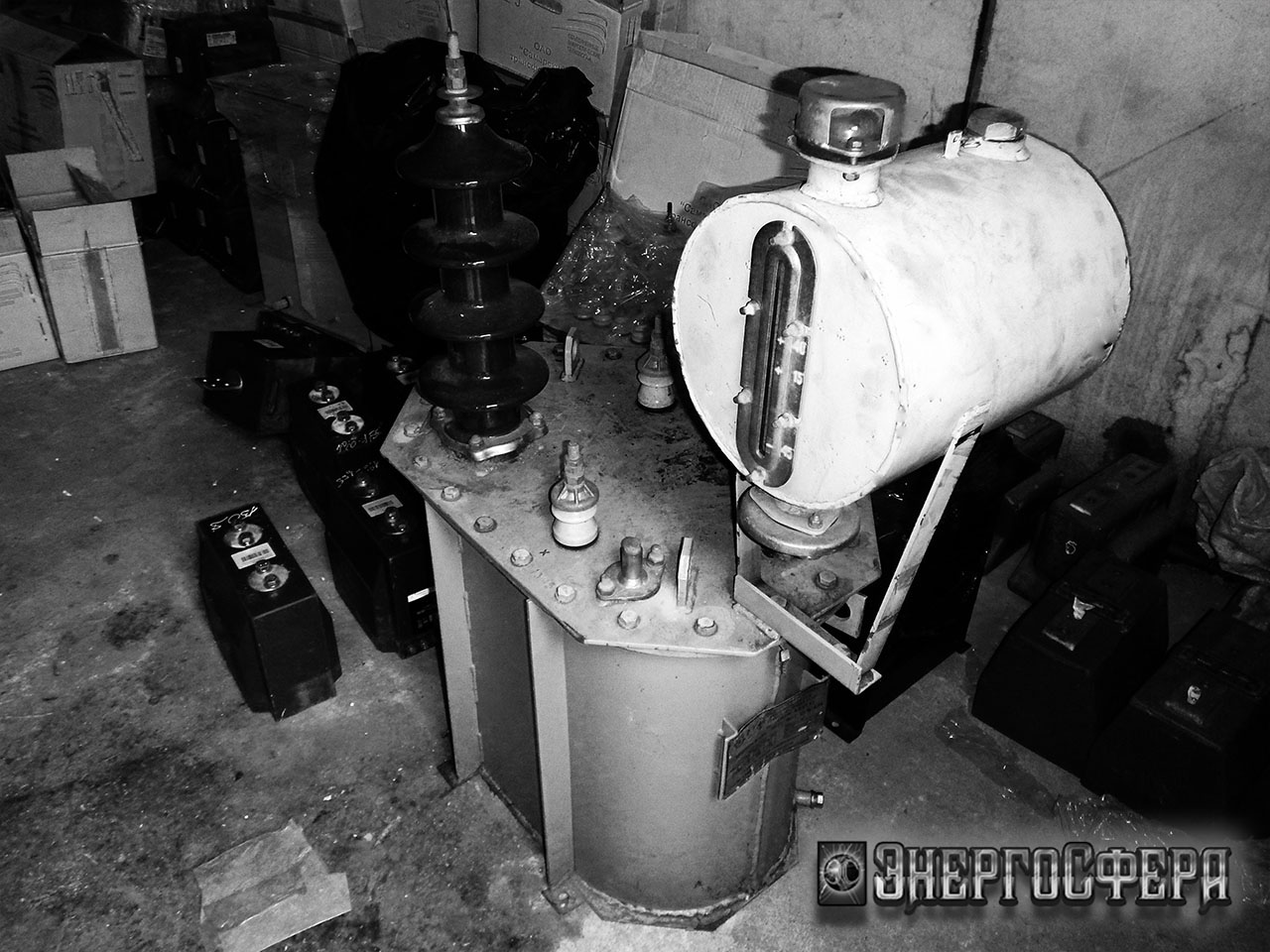

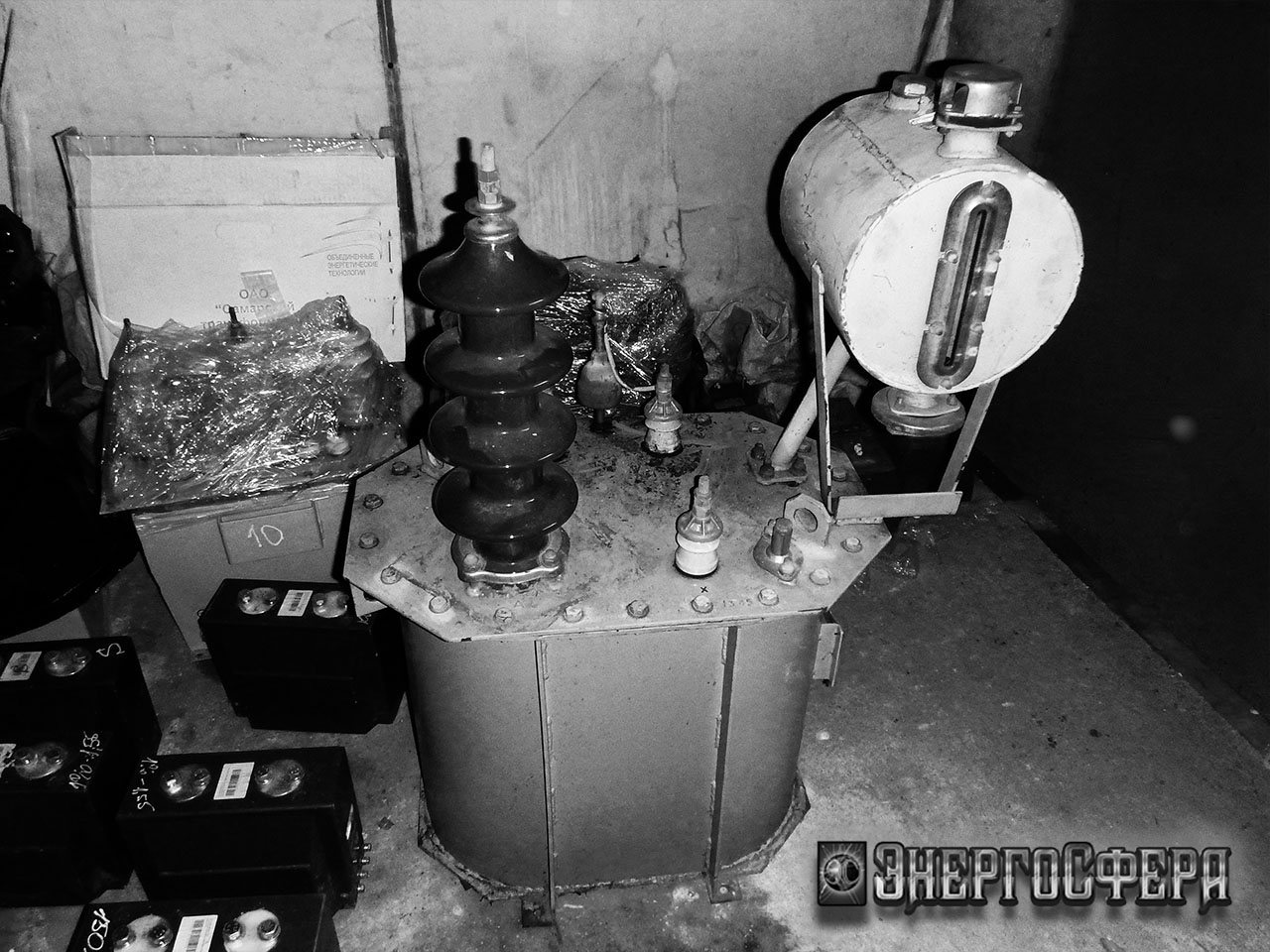

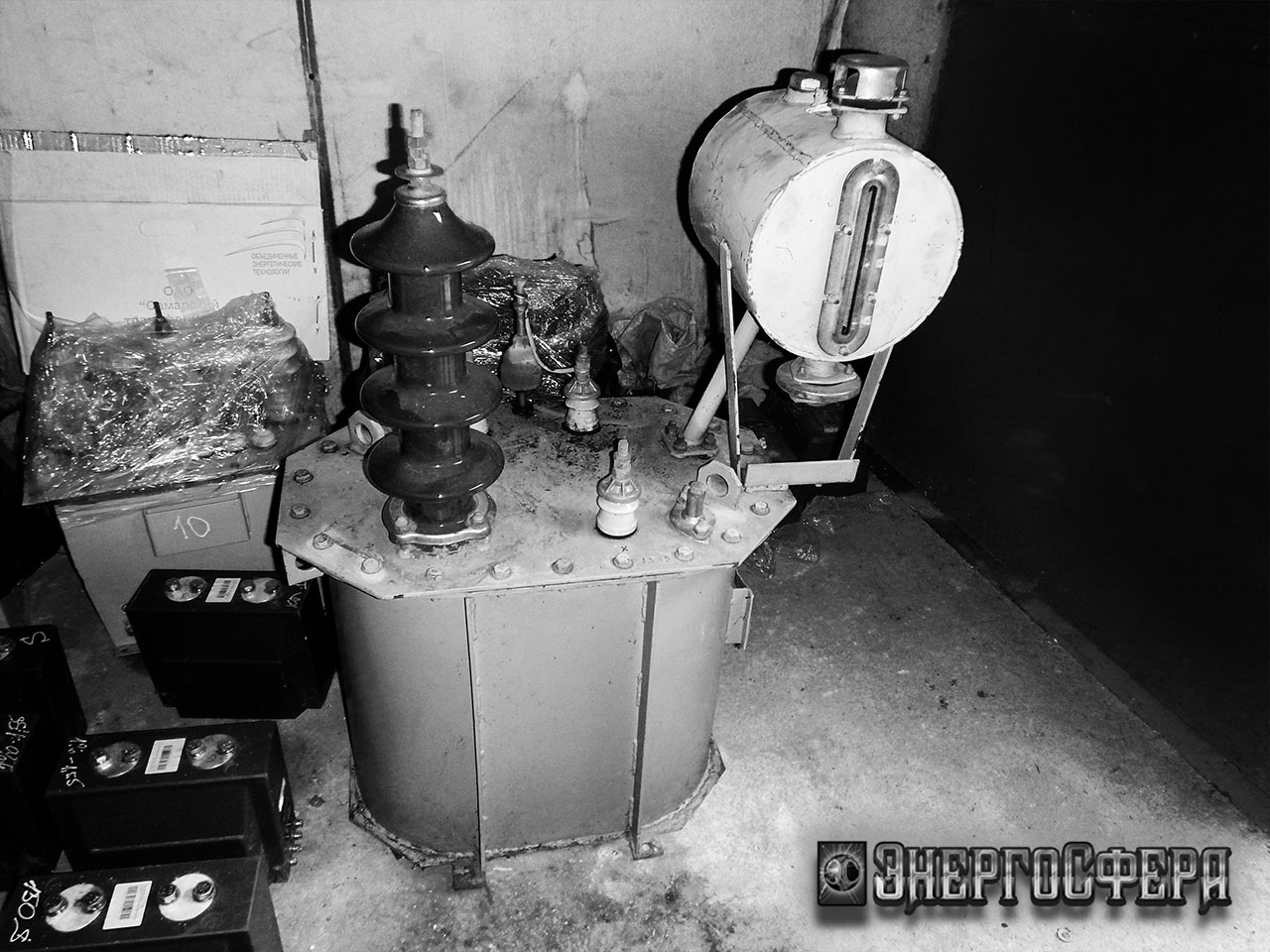

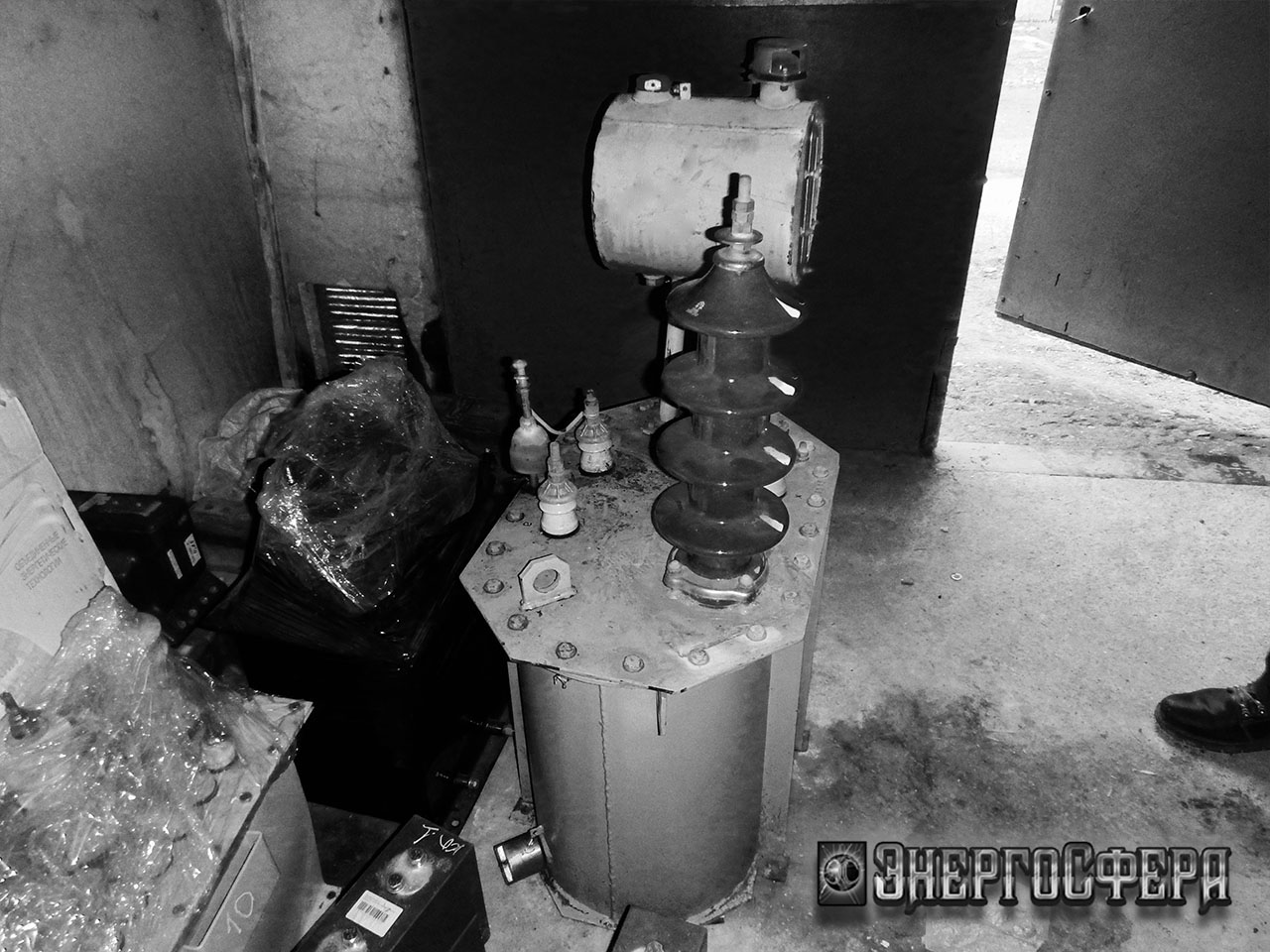

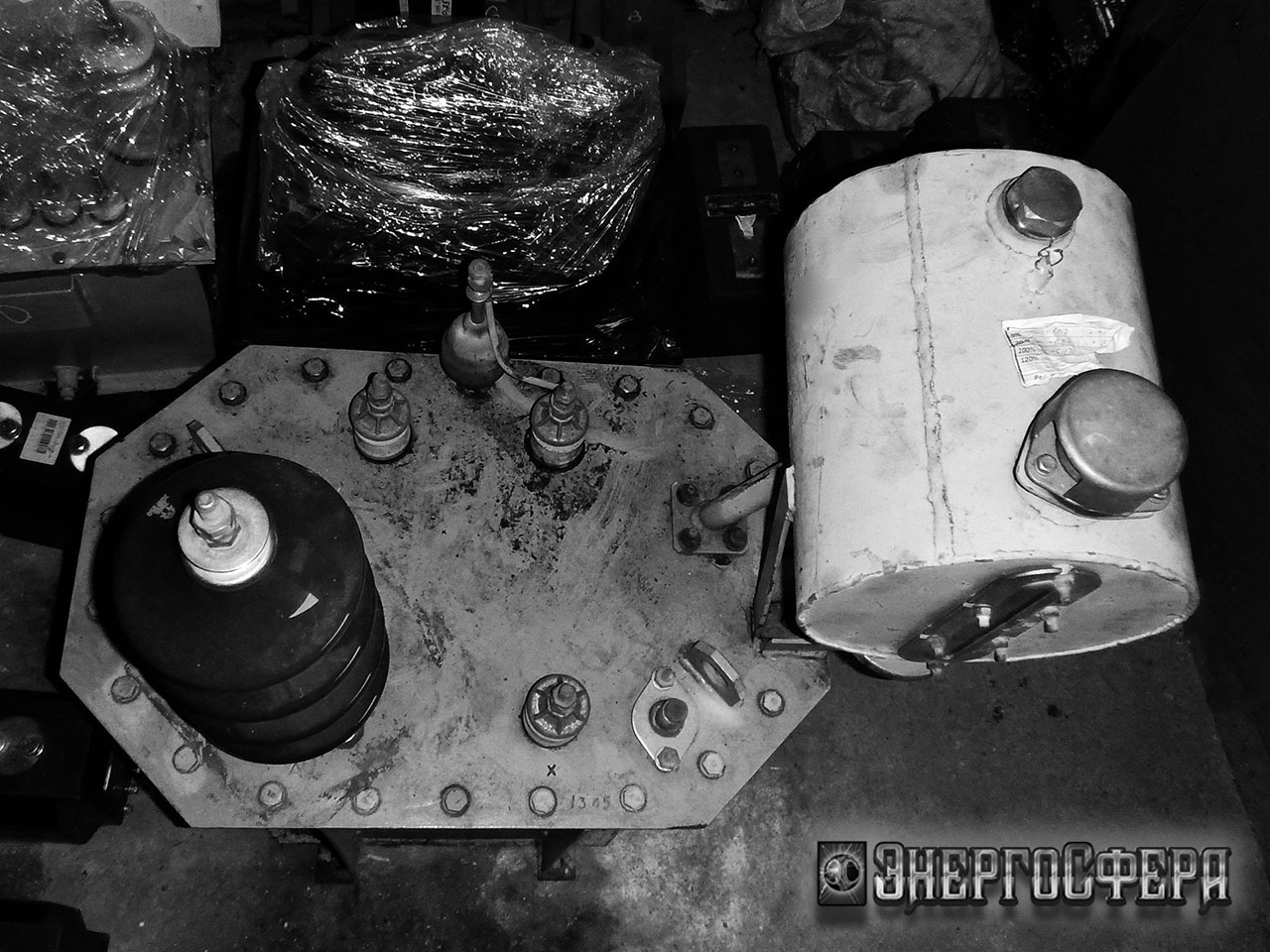

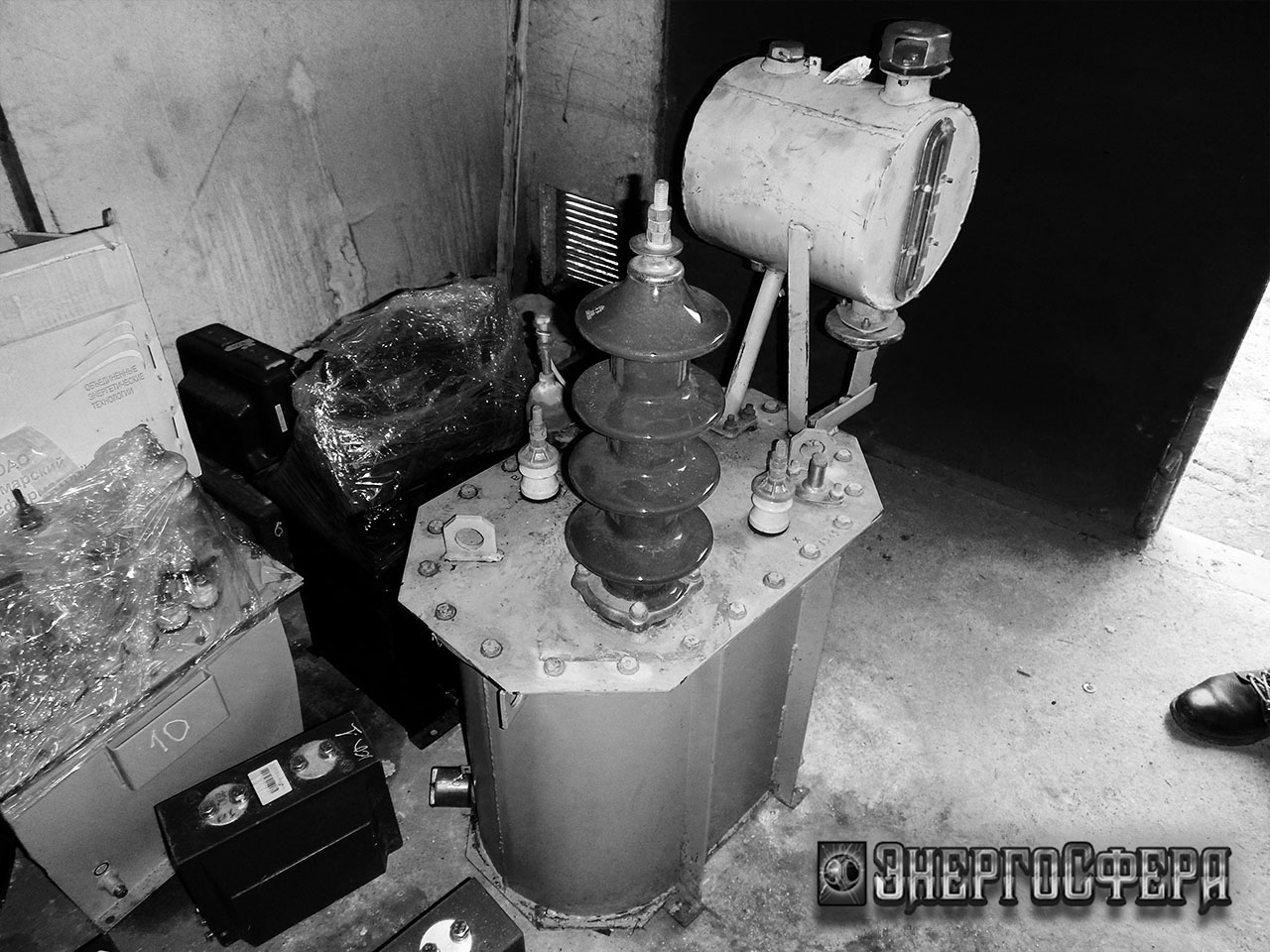

Трансформатор ОМЖ-4,0/27 имеет следующую конструкцию. Основные конструктивные части трансформатора ОМЖ-4,0/27 – активная часть, бак трансформатора, выводы обмоток, крышка бака. Магнитопровод собирают плоскошихтованным из листов холоднокатаной электротехнической стали высокого качества. Обмотки многослойные, имеют цилиндрическую форму и наматываются из обмоточного провода. Активную часть трансформатора помещают в бак, наполненный маслом и жестко закрепляют. Баки трансформаторов данного типа и крышки баков изготавливаются из листовой стали. Бак трансформатора - сварной, овальной формы, состоит из верхней рамы, обечайки и дна с пластинами. В нижней части бака расположены пробка для слива масла и узел заземления. На крышке бака расположены выводы обмоток ВН и НН, серьги для подъема трансформатора, корпус оправы ртутного термометра и маслорасширитель с маслоуказателем для контроля уровня масла в трансформаторе. Маслорасширитель изготавливается из листовой стали и имеет цилиндрическую форму. Он соединяется с баком трансформатора при помощи трубопровода. Уровень масла в маслорасширителе должен быть таким, чтобы при всех условиях окружающей среды и режимах работы обеспечивать полное наличие масла в баке. Для контроля уровня температуры трансформатора на крышке бака расположен термометр. Крышка бака трансформатора ОМЖ-4,0/27 жестко соединена с активной частью. На крышку бака монтируется пробивной предохранитель (по индивидуальному заказу). Пробивной предохранитель служит для защиты вторичных цепей НН от попадания повышенного потенциала. Ко дну бака приваривают пластины для крепления трансформатора на месте установки. Выводы обмоток ВН и НН расположены крышке трансформатора. Конструкция позволяет производить замену изоляторов выводов обмоток трансформатора без подъема активной части. Для уплотнения разъемных частей трансформатора используется маслостойкая резина. Под крышку бака устанавливают картонную прокладку для предотвращения попадания влаги на активную часть в случае ее конденсации на внутренней стороне крышки.

Чертеж, габаритные и установочные размеры трансформатора ОМЖ-4,0/27



Заявки на Трансформатор ОМЖ-4,0/27 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;
