Трансформатор GE 12 (ЗНОЛ10) с НЗПУ

Трансформатор GE 12 (ЗНОЛ10) с НЗПУ – однофазный литой заземляемый трансформатор напряжения с накладным защитным предохранительным устройством, включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства или встраивается в токопроводы турбогенераторов. Активно устанавливаются на атомных станциях. Трансформаторы типа GE 12 (ЗНОЛ10) с НЗПУ - аналог трансформатора ЗНОЛП-10 - можно длительно эксплуатировать, как силовые, (вне гарантированного класса точности), при условии что максимальная нагрузка на трансформатор не будет превышать его предельную мощность.

Трансформатор GE 12 (ЗНОЛ10) с НЗПУ изготавливается в климатическом исполнении “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Температура воздуха внутри КРУ от -45°C до +40°C;

- Неагрессивная и не взрывоопасная окружающая среда;

- Рабочее положение в пространстве – любое;

- Влажность воздуха - 98%.

Чертеж, габаритные и установочные размеры трансформатора GE 12 (ЗНОЛ10)

Трансформатор GE 12 (ЗНОЛ10) с НЗПУ обладает следующими техническими характеристиками:

Название параметра	Значение
Класс напряжения, кВ	10
Значение наибольшего рабочего напряжения, кВ	12
Значение номинальной частоты переменного тока, Гц	50
Значение класса точности	0,2; 0,5; 1
Значение номинального напряжения первичной обмотки, В	10000/√3
Значение номинального напряжения основной вторичной обмотки, В	100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В	100/3
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивном характере нагрузке с коэффициентом мощности 0,8: - 0,2 - 0,5 - 1	15 60 120
Значение номинальной мощности дополнительной вторичной обмотки, ВА при работе в классе точности: - 3Р - 6Р	50 100
Значение предельной мощности вне класса точности, ВА	600
Значение номинального коэффициента напряжения для 8 часов	1,9xUном
Значение испытательного напряжения, кВ: - одноминутное промышленной частоты - грозового импульса полного - грозового импульса срезанного	42 75 90
Схема и группа соединения обмоток	1/1/1-0-0
Тип резистора установленного в защитном предохранительном устройстве	С2-33-Н-0,25
Значение номинальной мощности резистора, Вт	0,25
Значение сопротивления резистора, Ом	11
Габаритные размеры НЗПУ д×ш×в	270х60х50

Трансформатор GE 12 (ЗНОЛ10) с НЗПУ имеет следующую конструкцию. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа GE 12 (ЗНОЛ10) с НЗПУ обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей релейной защиты, автоматики и сигнализации, а также контроль изоляции сети. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Вывод первичной обмотки расположен в центре верхней части трансформатора. К выводу первичной обмотки монтируется накладное защитное предохранительное устройство. Выводы вторичных обмоток и винт заземления расположены на клемнике внизу трансформатора. В основании трансформатора (на опорной поверхности) имеется четыре лапы в которых есть отверстия для крепления трансформатора на месте установки. Трансформаторы, встраиваемые в токопроводы турбогенераторов снабжаются ножевыми втычными контактами.

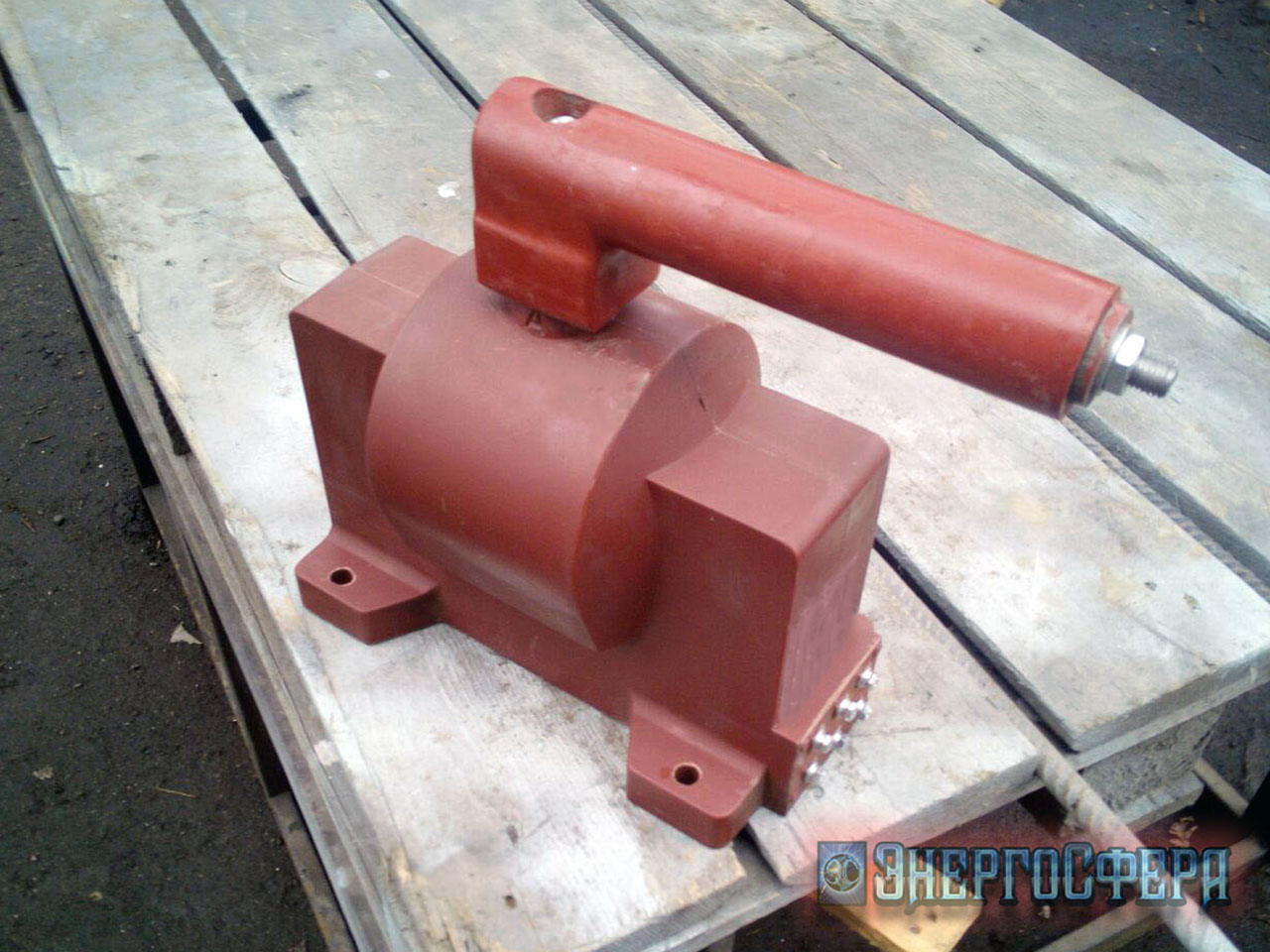

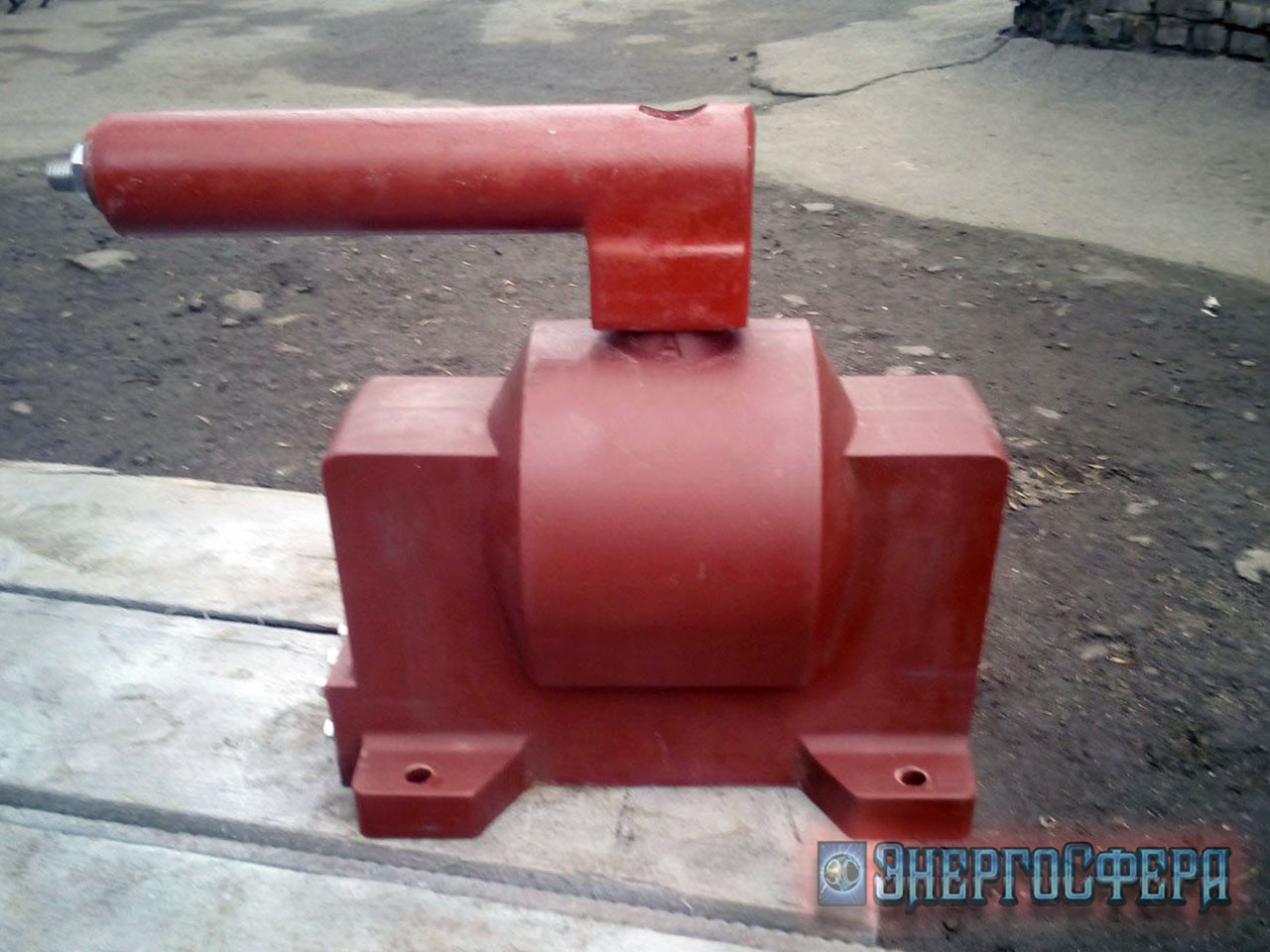

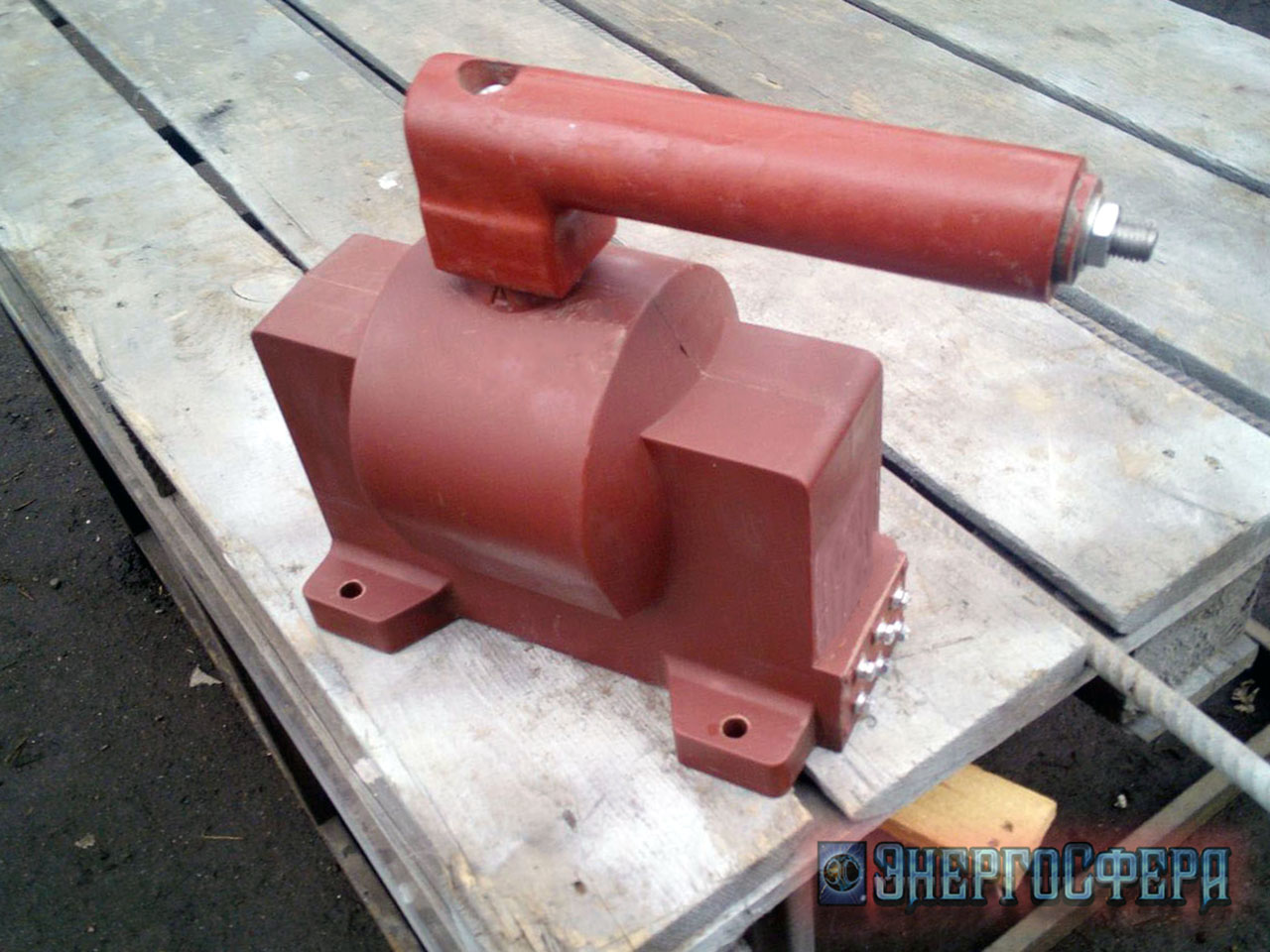

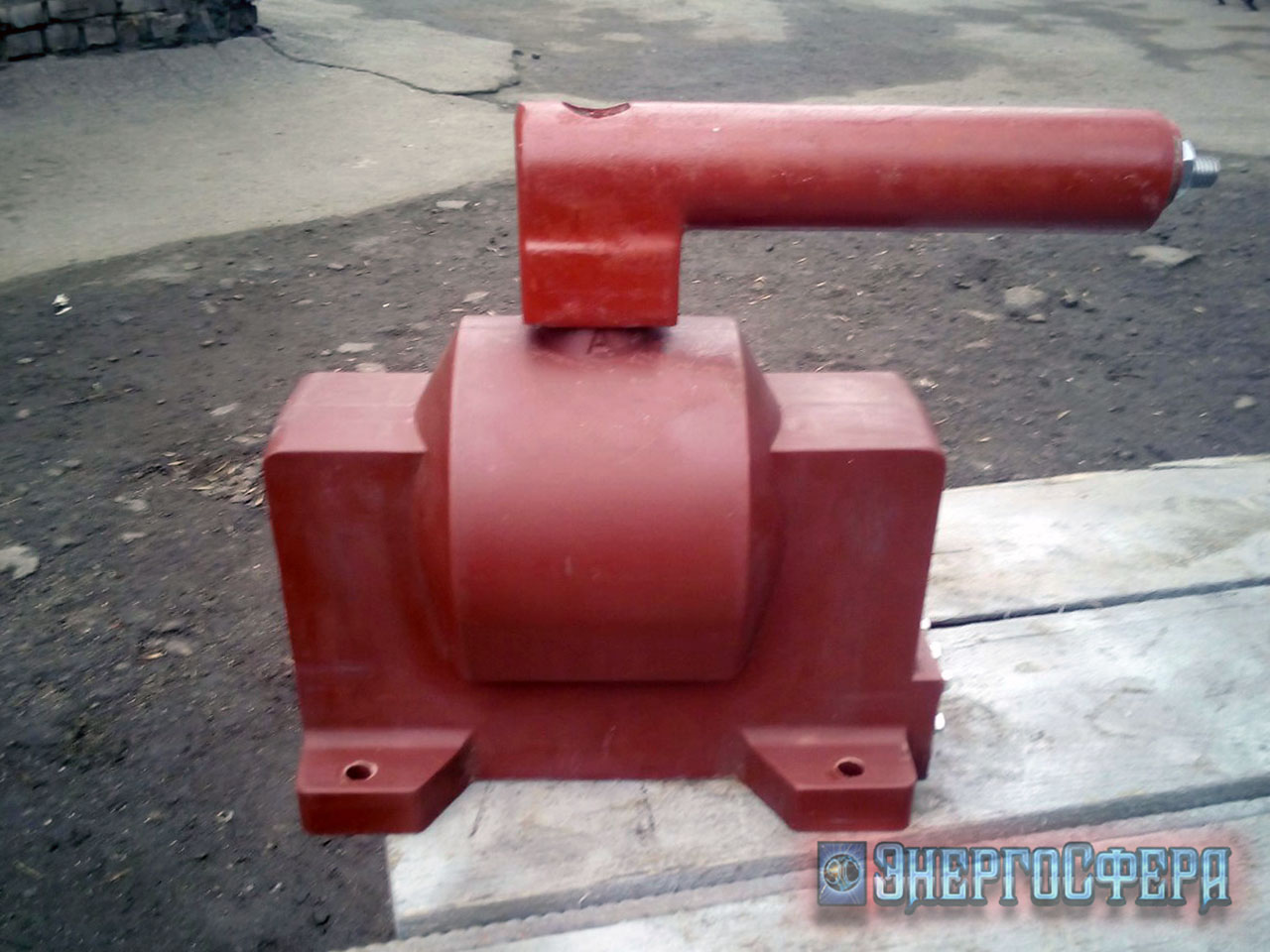

Фото трансформатора GE 12 (ЗНОЛ10) с НЗПУ:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/odnofaznye-litye-izmeritelnye-transformatory-napryazheniya-10kv/transformator-ge-12-znol10-s-nzpu.html#sigProId2280498789

Заявки на Трансформатор GE 12 (ЗНОЛ10) с НЗПУ принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;
