Трансформатор GE 12 (ЗНОЛ10)

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор GE 12 (ЗНОЛ10)Трансформатор GE 12 (ЗНОЛ10) – однофазный литой заземляемый трансформатор напряжения,  включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства или встраивается в токопроводы турбогенераторов. Активно устанавливаются на атомных станциях. Трансформаторы типа GE 12 (ЗНОЛ10) - аналог трансформатора ЗНОЛ.06-10 - можно длительно эксплуатировать, как силовые, (вне гарантированного класса точности), при условии что максимальная нагрузка на трансформатор не будет превышать его предельную мощность.

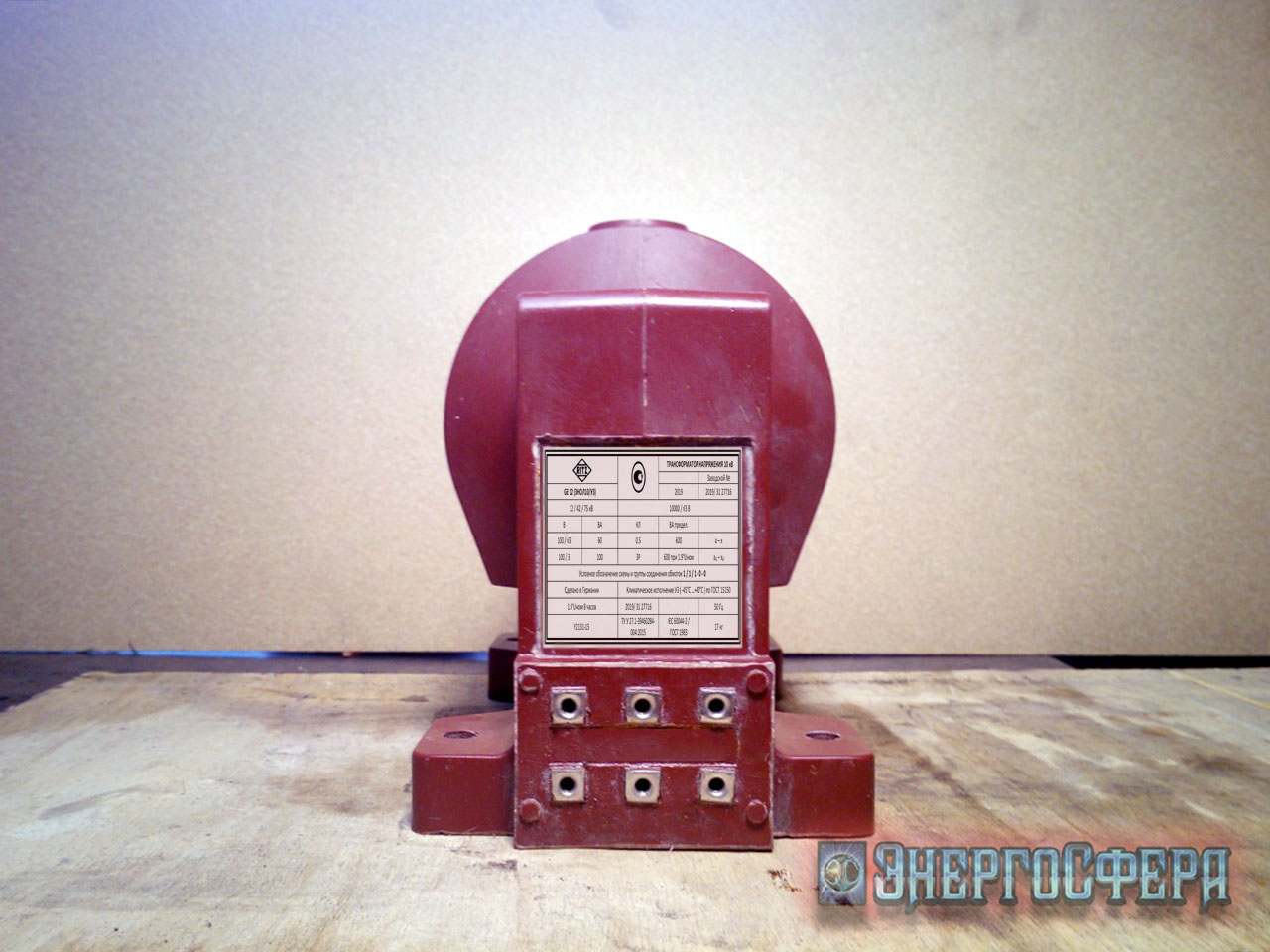

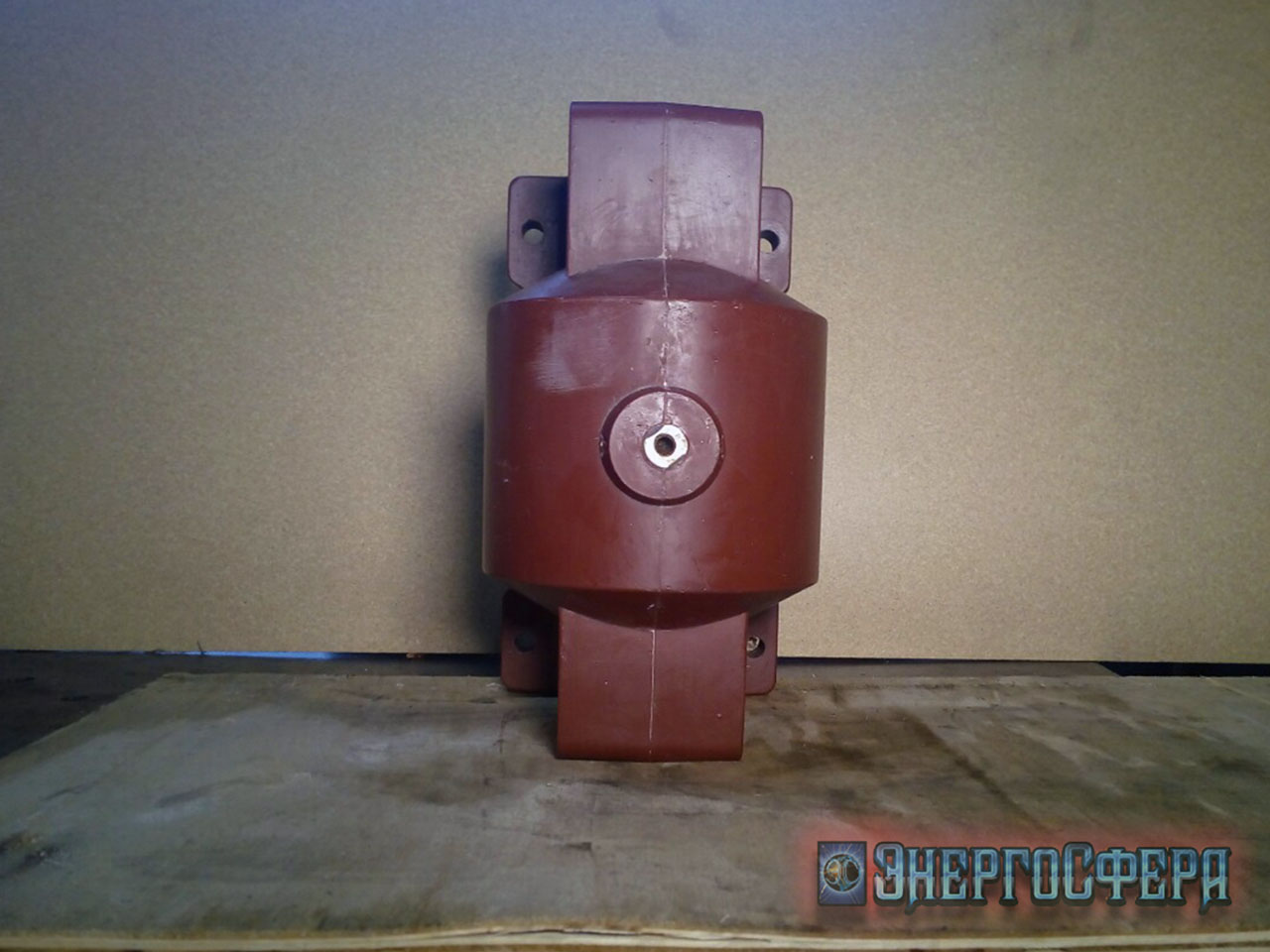

Трансформатор GE 12 (ЗНОЛ10) изготавливается в климатическом исполнении “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора GE 12 (ЗНОЛ10)
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -45°C до +40°C;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое;
- Влажность воздуха - 98%.
Чертеж, габаритные и установочные размеры трансформатора GE 12 (ЗНОЛ10)

Трансформатор GE 12 (ЗНОЛ10) обладает следующими техническими характеристиками:
Название параметра Значение
Класс напряжения, кВ 10
Значение наибольшего рабочего напряжения, кВ 12
 Значение номинальной частоты переменного тока, Гц 50
Значение класса точности  0,2; 0,5; 1
 Значение номинального напряжения первичной обмотки, В
10000/√3
 Значение номинального напряжения основной вторичной обмотки, В 100/√3
 Значение номинального напряжения дополнительной вторичной обмотки, В 100/3
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивном характере нагрузке с коэффициентом мощности  0,8:
 - 0,2;
 - 0,5;
 -1


15
60
120
Значение номинальной мощности дополнительной вторичной обмотки, ВА при работе в классе точности:
- 3Р
- 6Р


50
100
Значение предельной мощности вне класса точности, ВА  600
Значение номинального коэффициента напряжения для 8 часов
 1,9xUном
Значение испытательного напряжения, кВ:
- одноминутное промышленной частоты
- грозового импульса полного
- грозового импульса срезанного

42
75
90
 Схема и группа соединения обмоток 1/1/1-0-0

Трансформатор GE 12 (ЗНОЛ10) имеет следующую конструкцию.  Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа GE 12 (ЗНОЛ10) обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей релейной защиты, автоматики и сигнализации, а также контроль изоляции сети. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Вывод первичной обмотки расположен в центре верхней части трансформатора. Выводы вторичных обмоток и винт заземления расположены на клемнике внизу трансформатора. В основании трансформатора (на опорной поверхности) имеется четыре лапы в которых есть отверстия для крепления трансформатора на месте установки. Трансформаторы, встраиваемые  в токопроводы турбогенераторов снабжаются ножевыми втычными контактами.

Покупайте трансформатор GE 12 (ЗНОЛ10), позвонив  в компанию “ЭнергоСфера” по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
