Трансформатор IVD1-1.1.1

Трансформатор IVD1-1.1.1 – однофазный литой незаземляемый трансформатор напряжения, включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства. Активно устанавливаются на атомных станциях.

Трансформатор IVD1-1.1.1 имеет климатическое исполнение “У”

, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Температура воздуха внутри КРУ от -45°C до +50°C;

- Неагрессивная и не взрывоопасная окружающая среда;

- Рабочее положение в пространстве – любое;

- Влажность воздуха - 100% при температуре +25°C.

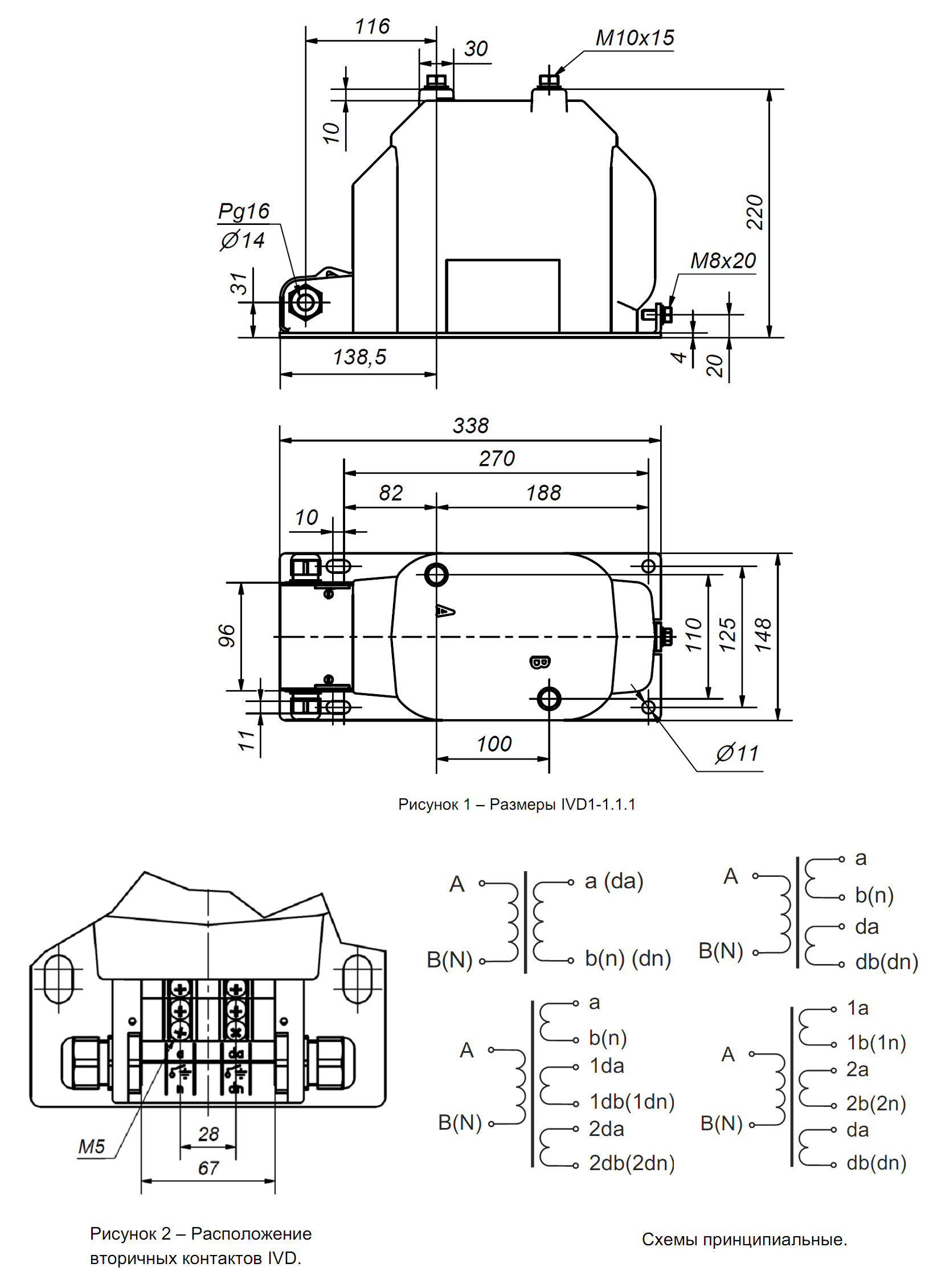

Чертеж, габаритные и установочные размеры трансформатора IVD1-1.1.1

Трансформатор IVD1-1.1.1 обладает следующими техническими характеристиками:

Название параметра	Значение
Значение номинального напряжения первичной обмотки, кВ	3,0; 3,3; 3,6; 6; 6,3; 6,6; 10; 10,5; 11; 13,8; 15; 15,75
Значение наибольшего рабочего напряжения, кВ	3,6; 7,2; 12; 17,5
Значение номинальной частоты переменного тока, Гц	50 или 60
Количество вторичных обмоток, шт.	1; 2; 3*
Значение номинального напряжения основной вторичной обмотки, В	100; 110; 120
Значение номинального напряжения дополнительной вторичной обмотки, В	100; 110; 120; 100/√3; 110/√3; 120/√3; 100/3; 110/3; 120/3
Значение класса точности: - основной вторичной обмотки - дополнительной вторичной обмотки	0,2; 0,5; 1; 3 3P; 6P
Значение номинальной мощности основной вторичной обмотки, ВА в классе точности: - 0,2 - 0,5 - 1 - 3	10; 15; 25 15; 25; 50 50; 75; 100 100; 150; 200
Значение номинальной мощности основной вторичной обмотки, ВА, в классе точности: - 3Р - 6Р	50 100; 150
Значение предельной мощности трансформатора вне гарантированного класса точности, ВА	400; 500; 630
Значение уровня частичных разрядов при 1,2Um/1,2Um:√3	50/20
Значение одноминутного испытательного напряжения, кВ**, для классов напряжения: - 3 - 6 - 10 - 15 - 20	10 (24) 20 (32) 28 (42) 38 (55) 50 (65)
* трансформаторы с 3-мя вторичными обмотками поставляются по специальному заказу. Назначение и технические характеристики определяются заказчиком
** в скобках указаны значения для трансформаторов поставляющихся по специальному заказу

Трансформатор IVD1-1.1.1 (аналог трансформатора НОЛ.08-10) имеет следующую конструкцию. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Первичная обмотка изготавливается из 2 секций, которые соединены между собой. Сверху каждой секции находится экран. Экраны соединяются с выводами первичной обмотки. Электрическая прочность изоляции трансформаторов типа IVD1-1.1.1 обеспечивается защитными экранами первичной обмотки. Назначение вторичных обмоток – измерение и учет электроэнергии; питание цепей релейной защиты, автоматики и сигнализации; а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Выводы первичной обмотки расположены в верхней части трансформатора. Выводы вторичных обмоток расположены в защитной коробке в нижней части трансформатора. В основании трансформатора (на опорной поверхности) расположена металлическая плита. В плите имеется четыре отверстия для крепления трансформатора на месте установки и болт заземления.

Видео - трансформатор IVD1-1.1.1:

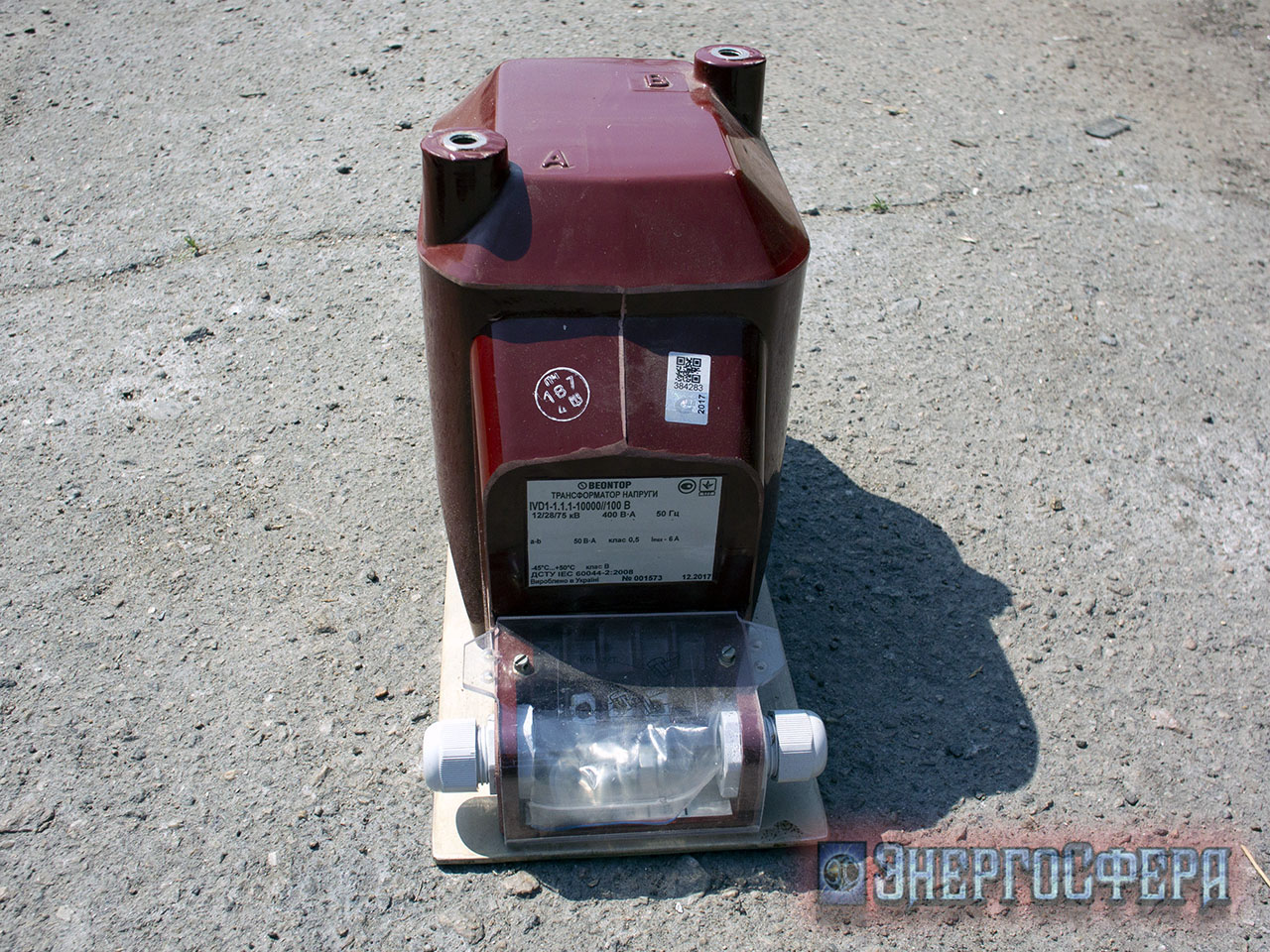

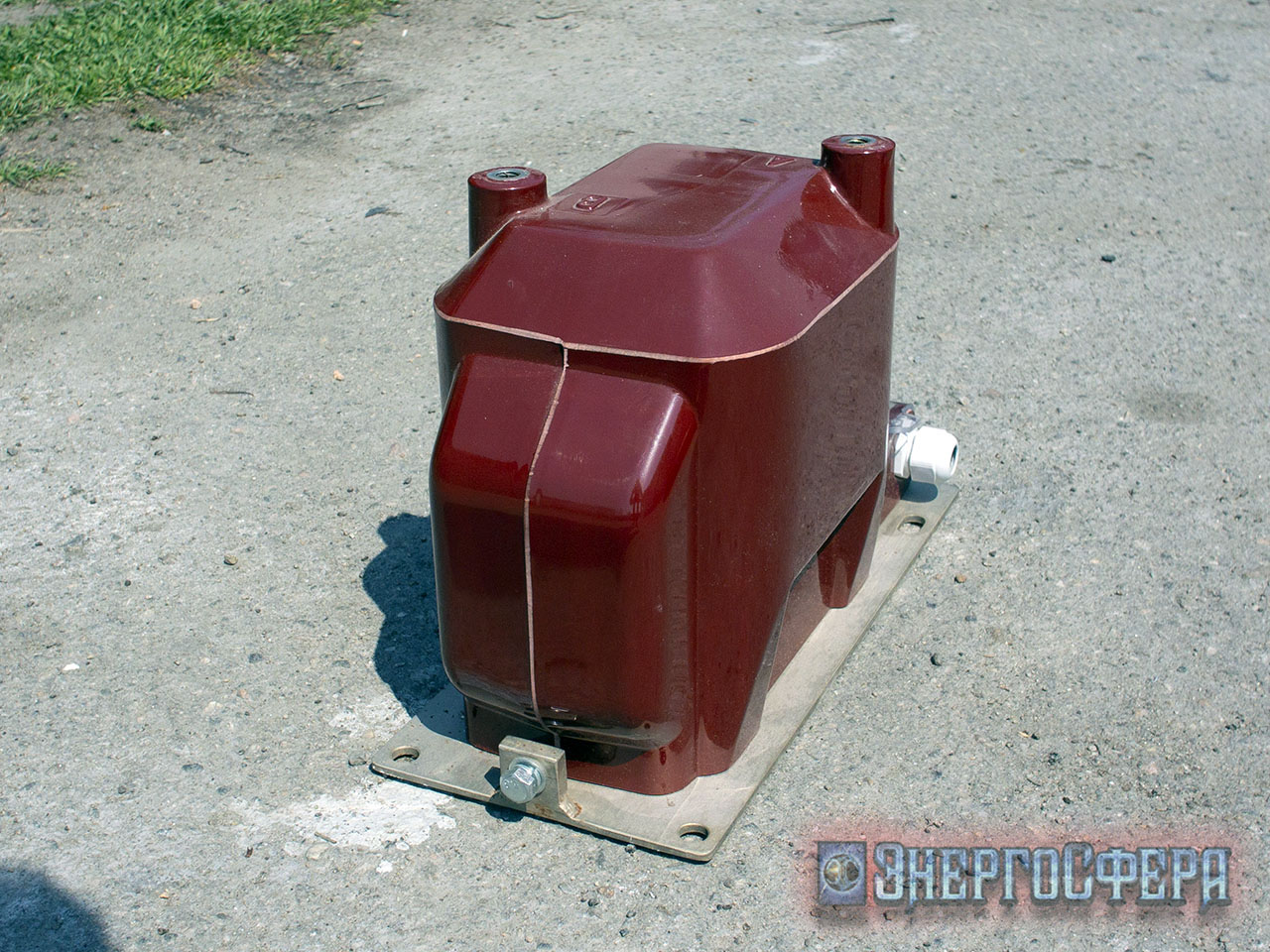

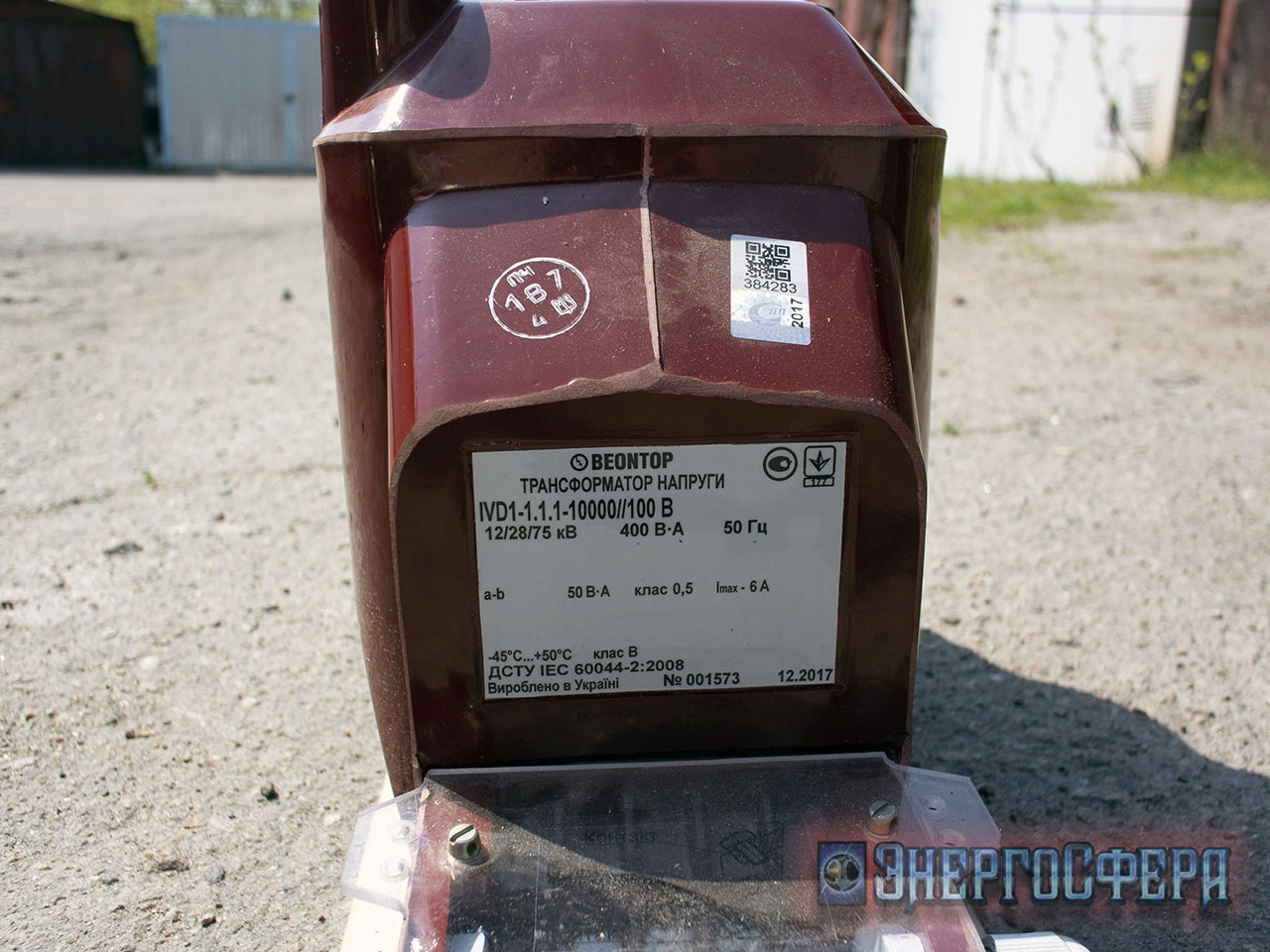

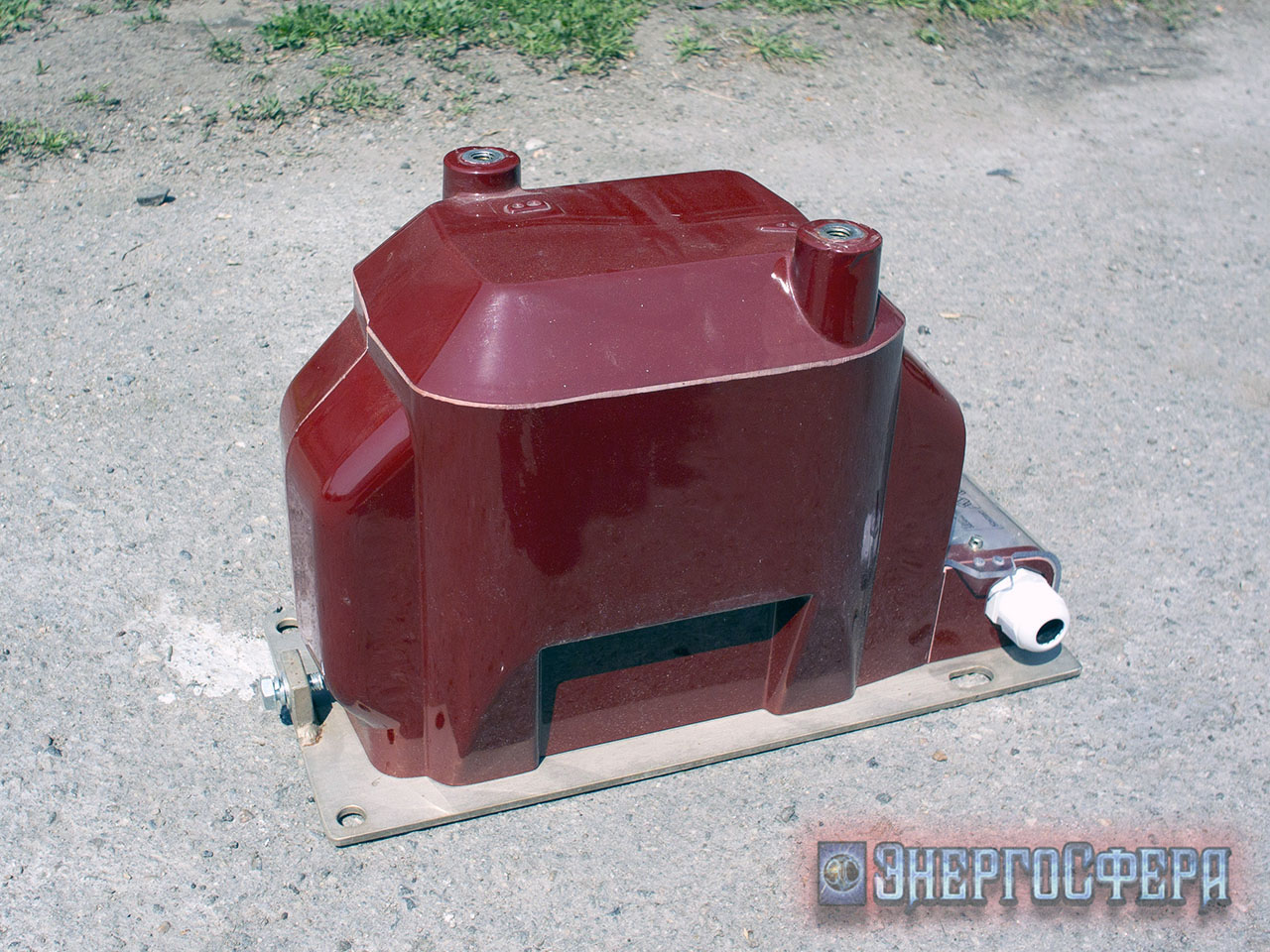

Фото трансформатора IVD1-1.1.1:
