Трансформатор ЗНОЛП.4-10

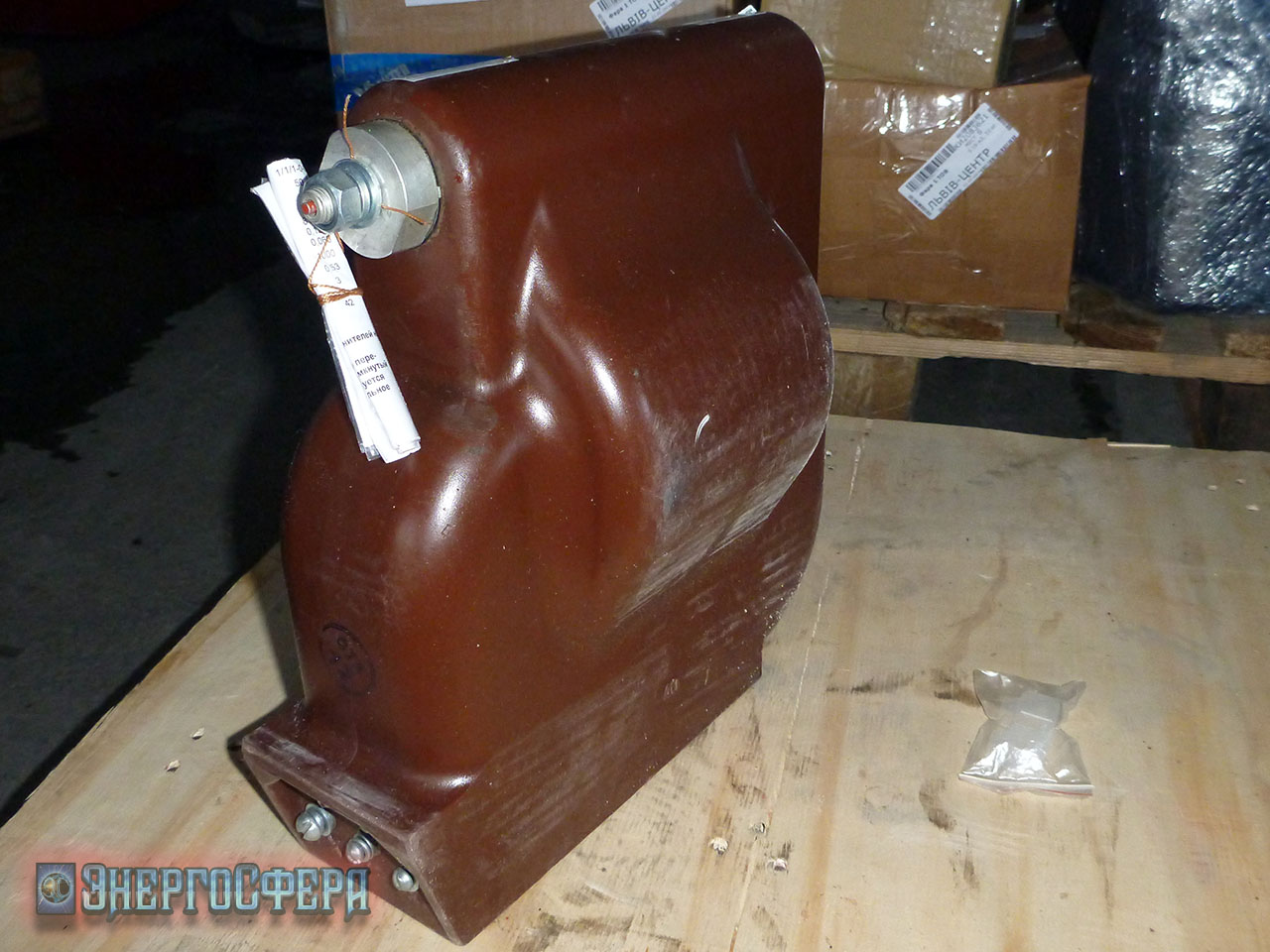

Трансформатор ЗНОЛП.4-10 – однофазный литой заземляемый трансформатор напряжения со встроенным защитным предохранительным устройством. Включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства или встраивается в токопроводы турбогенераторов. По заказу изготавливаются трансформаторы типа ЗНОЛП.4-10 для установки на атомных станциях. Трансформаторы типа ЗНОЛП.4 можно длительно эксплуатировать, как силовые, (вне гарантированного класса точности), при условии что максимальная нагрузка на трансформатор не будет превышать его предельную мощность.

Трансформатор ЗНОЛП.4-10 изготавливается в климатическом исполнении “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Температура воздуха внутри КРУ от -45°C до +55°C (возможна эксплуатация при температуре не выше +65°C при работе на номинальную нагрузку в классе точности 0,5);

- Неагрессивная и не взрывоопасная окружающая среда;

- Рабочее положение в пространстве – любое;

- Влажность воздуха - 100% при t = +25°C.

Чертеж, габаритные и установочные размеры трансформатора ЗНОЛП.4-10

Трансформатор ЗНОЛП.4-10 обладает следующими техническими характеристиками:

Название параметра	Значение
Класс напряжения, кВ	10
Значение наибольшего рабочего напряжения, кВ	12
Значение номинальной частоты переменного тока, Гц	50
Значение номинального напряжения первичной обмотки, В	11000/√3
Значение номинального напряжения первой вторичной обмотки, В	100/√3
Значение номинального напряжения второй вторичной обмотки, В	100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В	100/3	100
Значение класса точности - первой вторичной обмотки - второй вторичной обмотки - дополнительной вторичной обмотки	0,2 0,5 3
Значение номинальной мощности первой вторичной обмотки при работе в классе точности 0,2, ВА	10
Значение номинальной мощности второй вторичной обмотки при работе в классе точности 0,5, ВА	30	15
Значение номинальной мощности дополнительной вторичной обмотки при работе в классе точности 3, ВА	200	50
Значение предельной мощности вне класса точности, ВА	400	160
Значение предельно допустимого длительного первичного тока, А	0,07	0,03
Значение расчетного напряжения КЗ при нагрузке в классе точности 0,5, %	0,32
Схема и группа соединения обмоток	1/1/1/1-0-0-0
Тип резистора установленного в защитном предохранительном устройстве	С2-33-Н-0,25
Значение номинальной мощности резистора, Вт	0,25
Значение сопротивления резистора, Ом	11
Под заказ изготавливаются трансформаторы с техническими параметрами отличающимися от номинальных

Трансформатор ЗНОЛП.4-10 изготавливается с тремя вторичными обмотками (2 основных + 1 дополнительная) и имеет следующую конструкцию. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа ЗНОЛП.4 обеспечивается защитным экраном первичной обмотки. Назначение первой основной вторичной обмотки – коммерческий учет электроэнергии, второй - технический учет. Назначение дополнительной вторичной обмотки – питание цепей релейной защиты, автоматики и сигнализации, а также контроль изоляции сети. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Вывод "A" первичной обмотки расположен в центре верхней части трансформатора и выполнен со встроенным защитным предохранительным устройством. Защитное предохранительное устройство выполняется в виде разборной конструкции с плавкой вставкой. Плавкая вставка представляет собой металлодиэлектрический резистор типа С2-33-Н мощностью рассеяния 0,25 Вт. Встроенное защитное предохранительное устройство трансформатора типа ЗНОЛП.4 имеет индикатор срабатывания в виде подвижного стержня. Защитное предохранительное устройство – ремонтируемое, подлежит перезарядке. Электромагнитная часть трансформатора ЗНОЛП.4 – не ремонтируемая. В случае повреждения какого-либо из заменяемых элементов трансформатора (пружина, резистор, защитное предохранительное устройство или комплект ЗИП) они могут представлять собой предмет специальной покупки. Заземляемый высоковольтный вывод первичной обмотки "X" имеет неполную изоляцию для уменьшения габаритов. Выводы вторичных обмоток и винт заземления расположены на клемнике внизу трансформатора. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. Трансформаторы, встраиваемые в токопроводы турбогенераторов снабжаются ножевыми втычными контактами.

Заявки на Трансформатор ЗНОЛП.4-10 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
