Предохранительное защитное устройство 5ГГ.674 350.000

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Предохранительное защитное устройство 5ГГ.674 350.000Предохранительное защитное устройство 5ГГ.674 350.000 – комплектующее изделие для литых трансформаторов со встроенным защитным предохранительным устройством производства ОАО "Свердловский завод трансформаторов тока". Предохранительное защитное устройство 5ГГ.674 350.000 устанавливается внутрь литого блока и служит для защиты трансформатора. Подлежит перезарядке после срабатывания.

Предохранительное защитное устройство 5ГГ.674 350.000 представляет собой заменяемый элемент трансформатора. В случае повреждения отдельных деталей предохранительное защитное устройство 5ГГ.674 350.000 представляет собой предмет специальной покупки. Предназначено для установки в литых трансформаторах следующих типов: ЗНОЛП-10; ЗНОЛП-6; ЗНОЛП-3; ЗНОЛПМ-10; ЗНОЛПМ-6; ЗНОЛПМИ-10; ЗНОЛПМИ-6; НОЛП-10; НОЛП-6; ОЛСП-2,5/10; ОЛСП-2,5/6; ОЛСП-1,25/10; ОЛСП-1,25/6; ОЛСП-0,63/10; ОЛСП-0,63/6; ЗНОЛ.01ПМИ-10; ЗНОЛ.01ПМИ-6.

Защитное предохранительное устройство изготавливается в виде разборной конструкции. Конструкция содержит плавкую вставку – металлодиэлектрический резистор, индикатор срабатывания – подвижный стержень. При срабатывании защитного предохранительного устройства ход стержня составляет 5±1 мм.

Параметры резистора предохранительного защитного устройства 5ГГ.674 350.000 для следующих трансформаторов:

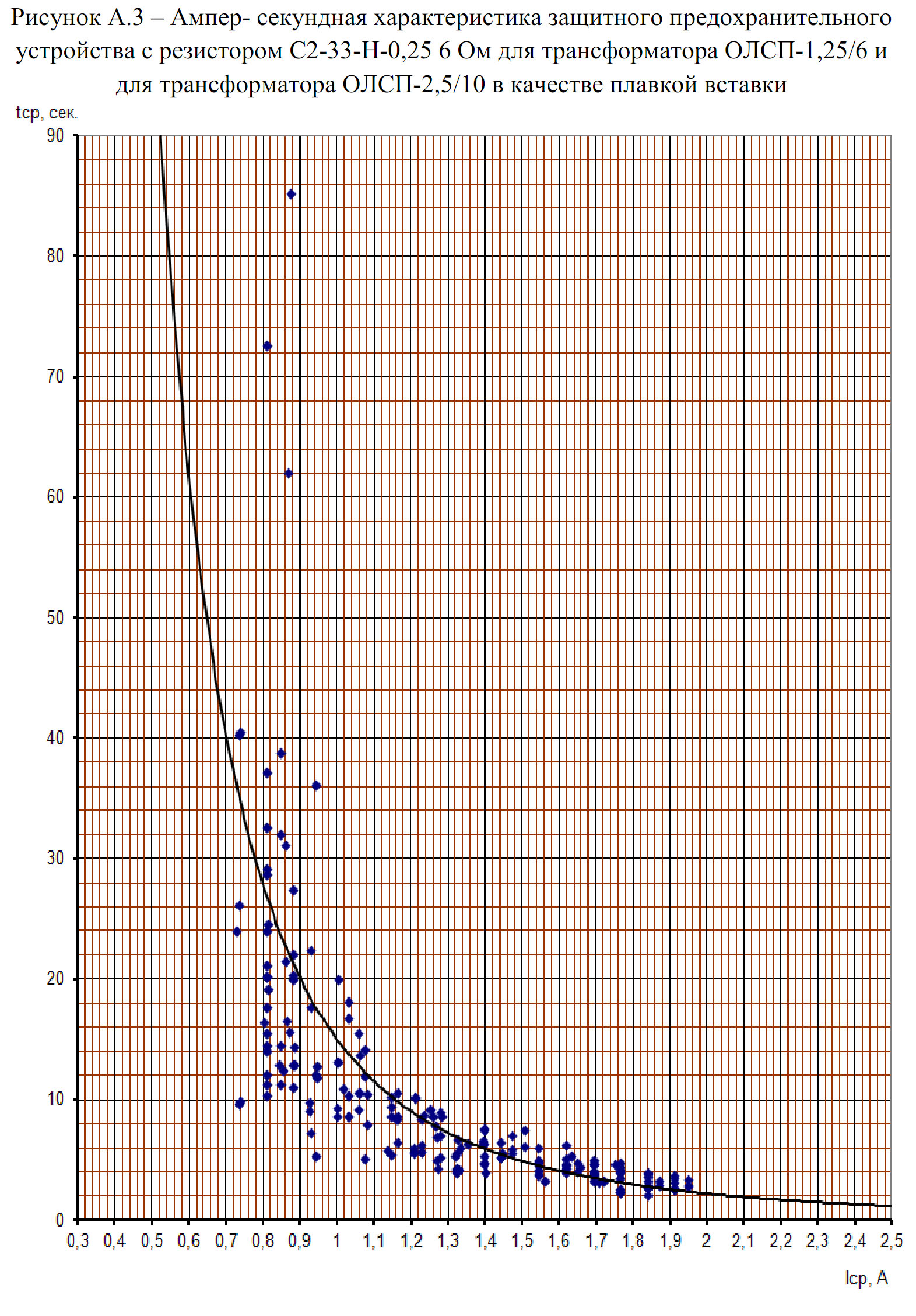

Тип трансформатора Тип резистора Значение номинальной мощности резистора, Вт Значение сопротивления резистора, Ом График времени срабатывания встроенного защитного предохранительного устройства
ЗНОЛП-10 С2-33-Н-0,25 0,25 11 ЗНОЛП-10
ЗНОЛП-6 С2-33-Н-0,25 0,25 11 ЗНОЛП-6
ЗНОЛП-3 С2-33-Н-0,25 0,25 9,1 ЗНОЛП-3
ЗНОЛПМ(И)-10 С2-33-Н-0,25 0,25 11 ЗНОЛПМ(И)-10
ЗНОЛПМ(И)-6 С2-33-Н-0,25 0,25 11 ЗНОЛПМ(И)-6
ЗНОЛ.01ПМИ-10 С2-33-Н-0,25 0,25 11 ЗНОЛ.01ПМИ-10
ЗНОЛ.01ПМИ-6 С2-33-Н-0,25 0,25 11 ЗНОЛ.01ПМИ-6
НОЛП-10 С2-33-Н-0,125/С2-33-Н-0,25 0,25/0,125 36/18 НОЛП-10
НОЛП-6 С2-33-Н-0,125/С2-33-Н-0,25 0,25/0,125 36/18 НОЛП-6
ОЛСП-0,63/10 С2-33-Н-0,125/С2-33-Н-0,25 0,125/0,25 18/36 ОЛСП-0,63/10
ОЛСП-0,63/6 С2-33-Н-0,25 0,25 18 ОЛСП-0,63/6
ОЛСП-1,25/10 С2-33-Н-0,25 0,25 13 ОЛСП-1,25/10
ОЛСП-1,25/6 С2-33-Н-0,25 0,25 6 ОЛСП-1,25/6
ОЛСП-2,5/10 С2-33-Н-0,25 0,25 6 ОЛСП-2,5/10
ОЛСП-2,5/6 С2-33-Н-0,25 0,25 1,5
 ОЛСП-2,5/6

Конструкция предохранительного защитного устройства 5ГГ.674 350.000
Конструкция защитного предохранительного защитного устройства 5ГГ.674 350.000. Корпус защитного предохранительного устройства представляет собой трубку 1 цилиндрической формы, выполненную из стеклотекстолита. По краям трубка закрывается правым 4 и левым 5 наконечниками. Внутри трубки расположена рабочая пружина 6, с правой стороны к которой крепится подвижный стержень 8. С левой стороны к рабочей пружине правой ножкой крепится плавкая вставка – резистор 9. Левая ножка резистора 9 крепится к планке 3. Для выталкивания подвижного стержня, при перегорании плавкой вставки служит пружина 7. Конструкция подвижного стержня 8 предусматривает наличие шайбы 2, которая служит опорой для пружины, выталкивающей стержень. В литом блоке трансформатора расположена контактная пружина 10.

Видео предохранительное защитное устройство 5ГГ.674 350.000:

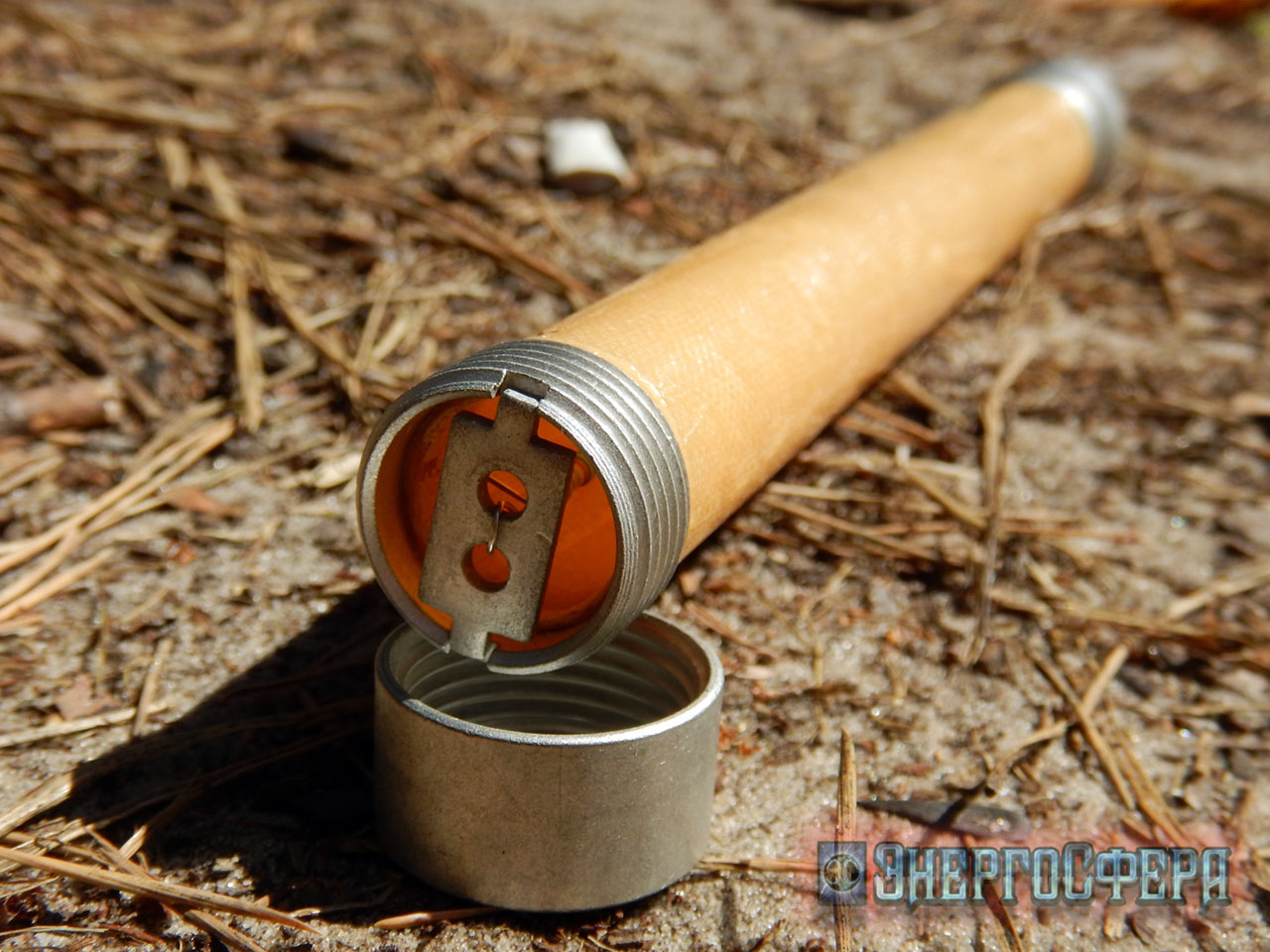

Фото предохранительное защитное устройство 5ГГ.674 350.000:
Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/zip-na-litye-transformatory/predokhranitelnoe-zashchitnoe-ustrojstvo-5gg-674-350-000.html#sigProId0d504adb47
Предохранительное защитное устройство 5ГГ.674 350.000 - комплектующее изделие и представляет собой заменяемый элемент трансформатора со встроенным защитным предохранительным устройством. Чтобы купить предохранительное защитное устройство 5ГГ.674 350.000 звоните в компанию “ЭнергоСфера” по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73
