Трансформатор ЗНОЛПМ-6

Трансформатор ЗНОЛПМ-6 – однофазный литой заземляемый трансформатор напряжения, содержит встроенное защитное предохранительное устройство, включается в электрические сети переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Место установки данного трансформатора - комплектные распределительные устройства, имеется возможность встраивания в токопроводы турбогенераторов. Трансформаторы типа ЗНОЛПМ можно длительно эксплуатировать, как силовые, (вне гарантированного класса точности), при условии что максимальная нагрузка на трансформатор не будет превышать его предельную мощность.

Трансформатор ЗНОЛПМ-6 имеет климатическое исполнение “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Температура окружающей среды от -45°C до +55°C;

- Неагрессивная и не взрывоопасная окружающая среда;

- Рабочее положение в пространстве – любое;

- Отсутствие воздействия солнечной радиации;

- Влажность воздуха - 100%.

Чертеж, габаритные и установочные размеры трансформатора ЗНОЛПМ-6

Трансформатор ЗНОЛПМ-6 обладает следующими техническими характеристиками:

Название параметра	Значение
Класс напряжения, кВ	6
Величина наибольшего рабочего напряжения, кВ	7,2
Величина номинальной частоты переменного тока, Гц	50
Класс точности	0,2; 0,5; 1; 3
Величина номинального напряжения первичной обмотки, В	6000/√3	6300/√3	6600/√3	6900/√3
Величина номинального напряжения основной вторичной обмотки, В	100/√3
Величина номинального напряжения дополнительной вторичной обмотки, В	100/3 или 100
Величина номинальной мощности основной вторичной обмотки, ВА, при работе в классе точности: - 0,2 - 0,5 - 1	10 30 75
Величина номинальной мощности дополнительной вторичной обмотки, при работе в классе точности 3, ВА	200
Величина предельной мощности вне класса точности, ВА	400
Величина предельно допустимого длительного первичного тока, А	0,12		0,11
Схема и группа соединения обмоток	1/1/1-0-0
Величина сопротивления резистора входящего в состав защитного предохранительного устройства, Ом	11
Величина номинальной мощности резистора, Вт	0,25

Трансформатор ЗНОЛПМ-6 образует следующую конструкцию. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа ЗНОЛПМ обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей релейной защиты, автоматики и сигнализации, а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Вывод "A" первичной обмотки расположен в центре верхней части трансформатора и выполнен со встроенным защитным предохранительным устройством. Защитное предохранительное устройство выполняется в виде разборной конструкции с плавкой вставкой. Плавкая вставка представляет собой металлодиэлектрический резистор типа С2-33-Н мощностью рассеяния 0,25 Вт. Встроенное защитное предохранительное устройство трансформатора типа ЗНОЛПМ имеет индикатор срабатывания в виде подвижного стержня. Защитное предохранительное устройство – ремонтируемое, подлежит перезарядке. Электромагнитная часть трансформатора ЗНОЛПМ – не ремонтируемая. В случае повреждения какого-либо из заменяемых элементов трансформатора (пружина, резистор, защитное предохранительное устройство или комплект ЗИП) они могут представлять собой предмет специальной покупки. Заземляемый высоковольтный вывод первичной обмотки "X" имеет неполную изоляцию для уменьшения габаритов. Выводы вторичных обмоток и винт заземления расположены на клемнике внизу трансформатора. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. Трансформаторы, встраиваемые в токопроводы турбогенераторов снабжаются ножевыми втычными контактами.

Видео трансформатора ЗНОЛПМ-6:

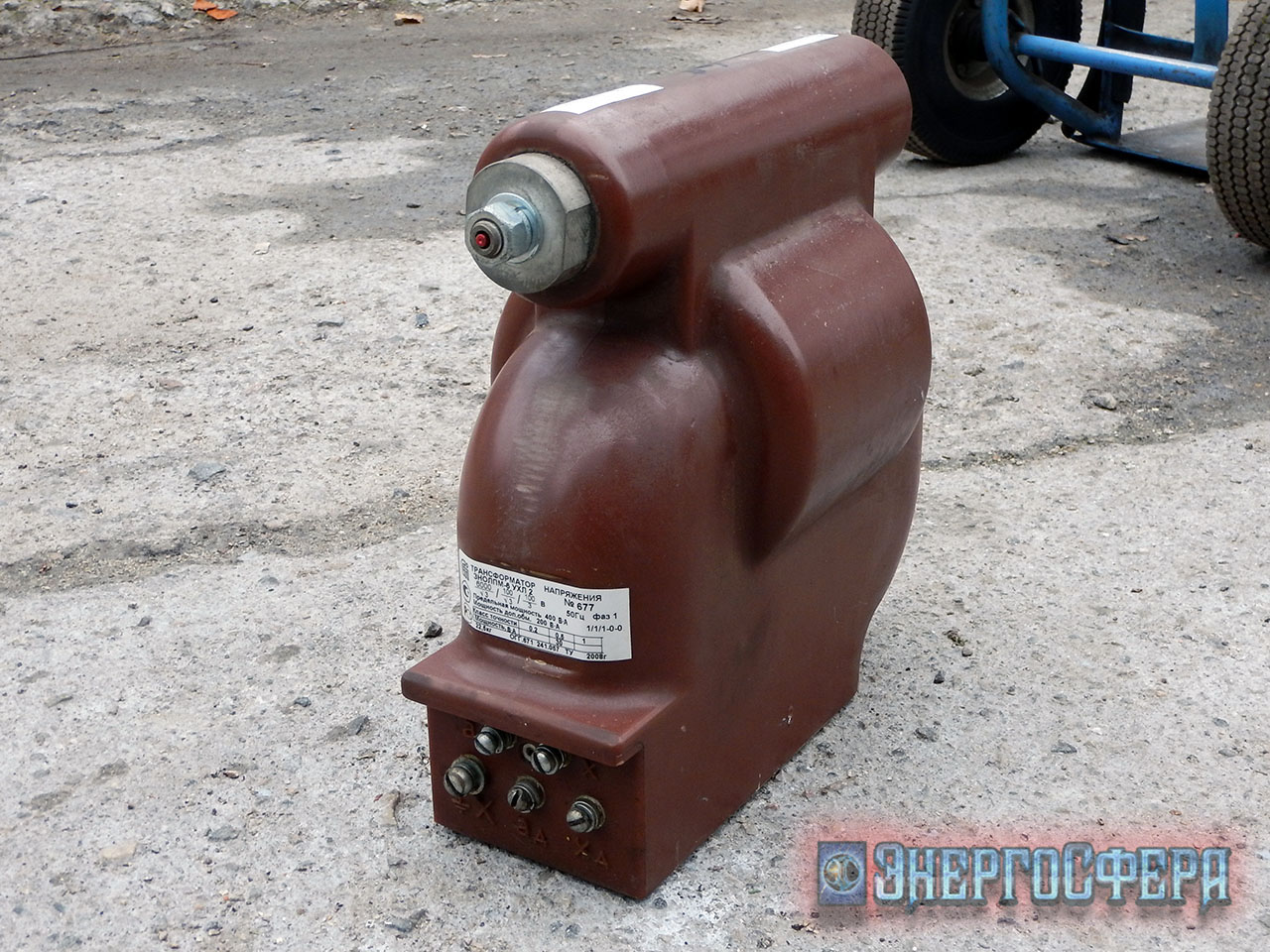

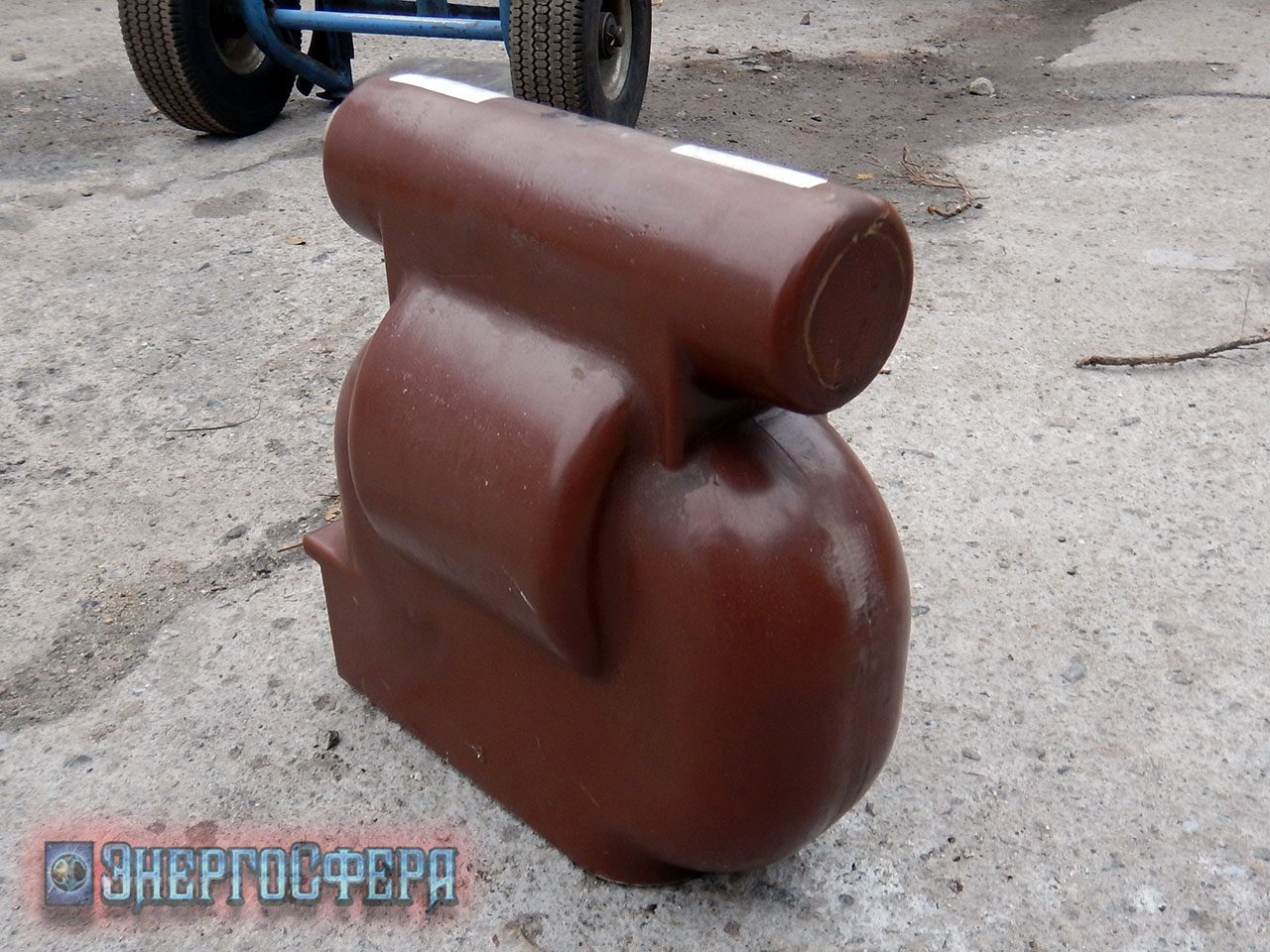

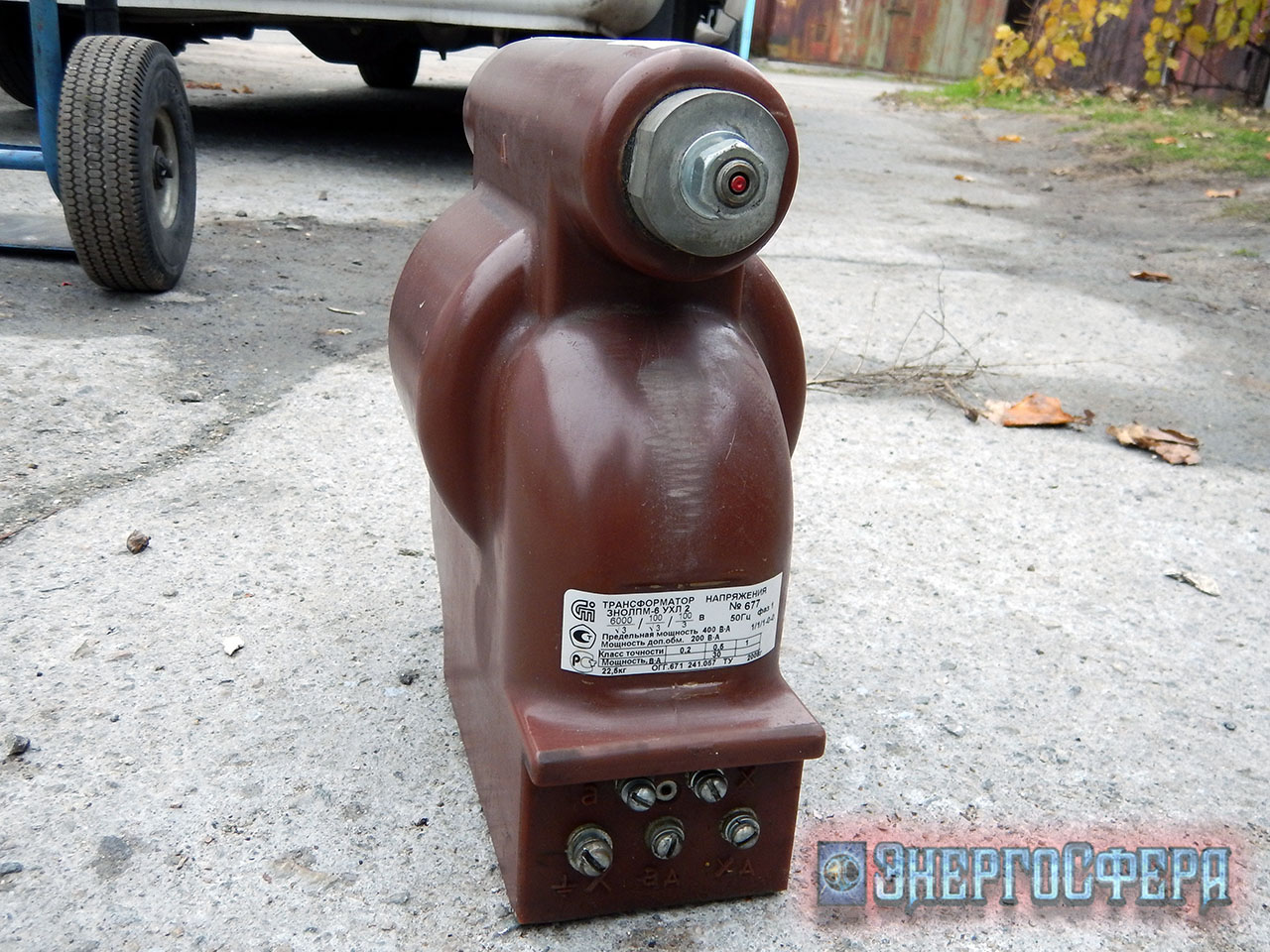

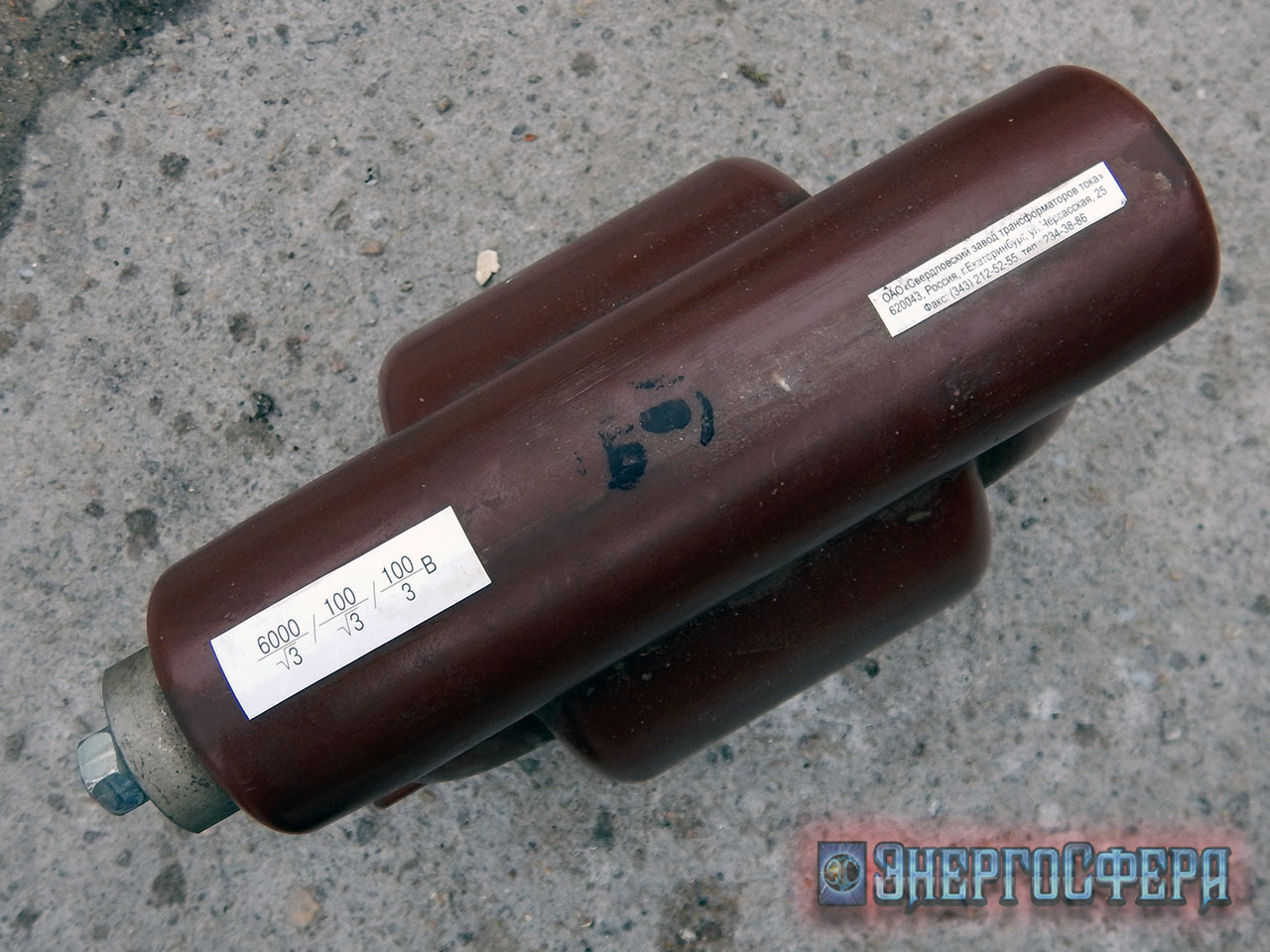

Фото трансформатора ЗНОЛПМ-6:
