Трансформатор НОЛП-6

Трансформатор НОЛП-6 – однофазный литой незаземляемый трансформатор напряжения со встроенным защитным предохранительным устройством. Включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства. Активно устанавливаются на атомных станциях.

Трансформатор НОЛП-6 имеет климатическое исполнение "У" или "Т", категории размещения 2 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Температура воздуха внутри КРУ от -45°C до +50°C;

- Неагрессивная и не взрывоопасная окружающая среда;

- Рабочее положение в пространстве – любое;

- Влажность воздуха - 100% при температуре +25°C.

Чертеж, габаритные и установочные размеры трансформатора НОЛП-6

Трансформатор НОЛП-6 обладает следующими техническими характеристиками:

Название параметра	Значение
Класс напряжения, кВ	6
Значение наибольшего рабочего напряжения, кВ	7,2
Значение номинальной частоты переменного тока, Гц	50
Класс точности	0,2; 0,5; 1; 3
Значение номинального напряжения первичной обмотки, В	6000; 6300; 6600; 6900
Величина номинального напряжения основной вторичной обмотки, В	100 или 110¹
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивной нагрузке и коэффициенте мощности 0,8: - 0,2² - 0,5 - 1 - 3	30 50 75 200
Значение предельной мощности при работе вне класса точности, ВА	400
Значение предельно допустимого длительного первичного тока, А	0,067
Схема и группа соединения обмоток	1/1-0

1) Изготавливается только на номинальное напряжение первичной обмотки 6600 В.

2) Высший класс точности, только для трансформаторов с номинальным напряжением вторичной обмотки 100 В.

Трансформатор НОЛП-6 имеет следующую конструкцию. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Первичная обмотка изготавливается из 2 секций, которые соединены между собой. Сверху каждой секции находится экран. Экраны соединяются с выводами первичной обмотки. Электрическая прочность изоляции трансформаторов типа НОЛП-6 обеспечивается защитными экранами первичной обмотки. Назначение вторичной обмотки – измерение и учет электроэнергии; питание цепей релейной защиты, автоматики и сигнализации; а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Высоковольтные выводы первичной обмотки изготовлены со встроенным защитным предохранительным устройством. Защитное предохранительное устройство выполняется в виде разборной конструкции с плавкой вставкой. Плавкая вставка представляет собой металлодиэлектрический резистор типа С2-33-Н мощностью рассеяния 0,25Вт. Встроенное защитное предохранительное устройство трансформатора имеет индикатор срабатывания в виде подвижного стержня. Защитное предохранительное устройство – ремонтируемое, подлежит перезарядке, электромагнитная часть трансформатора – не ремонтируемая. В случае повреждения какого-либо из заменяемых элементов трансформатора (пружина, резистор, защитное предохранительное устройство или комплект ЗИП) они могут представлять собой предмет специальной покупки. Включение первичных выводов в электросеть производится через втулку с резьбой M12. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. В верхней части литого блока находятся выводы первичной обмотки. Выводы вторичной обмотки расположены на торце внизу трансформатора.. В основании трансформатора (на опорной поверхности) имеется четыре отверстия служащие для крепления трансформатора на месте установки.

Видео трансформатора НОЛП-6:

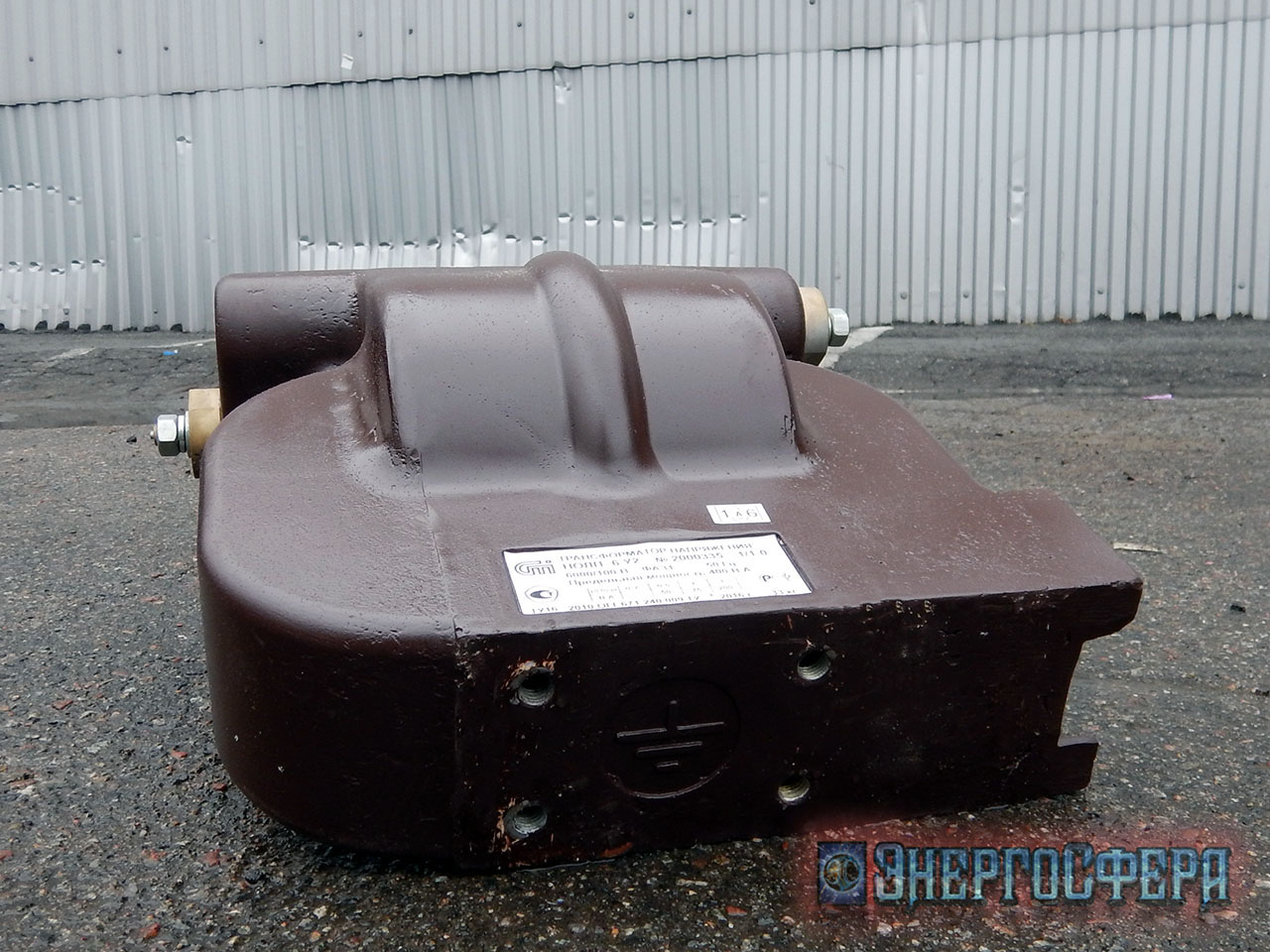

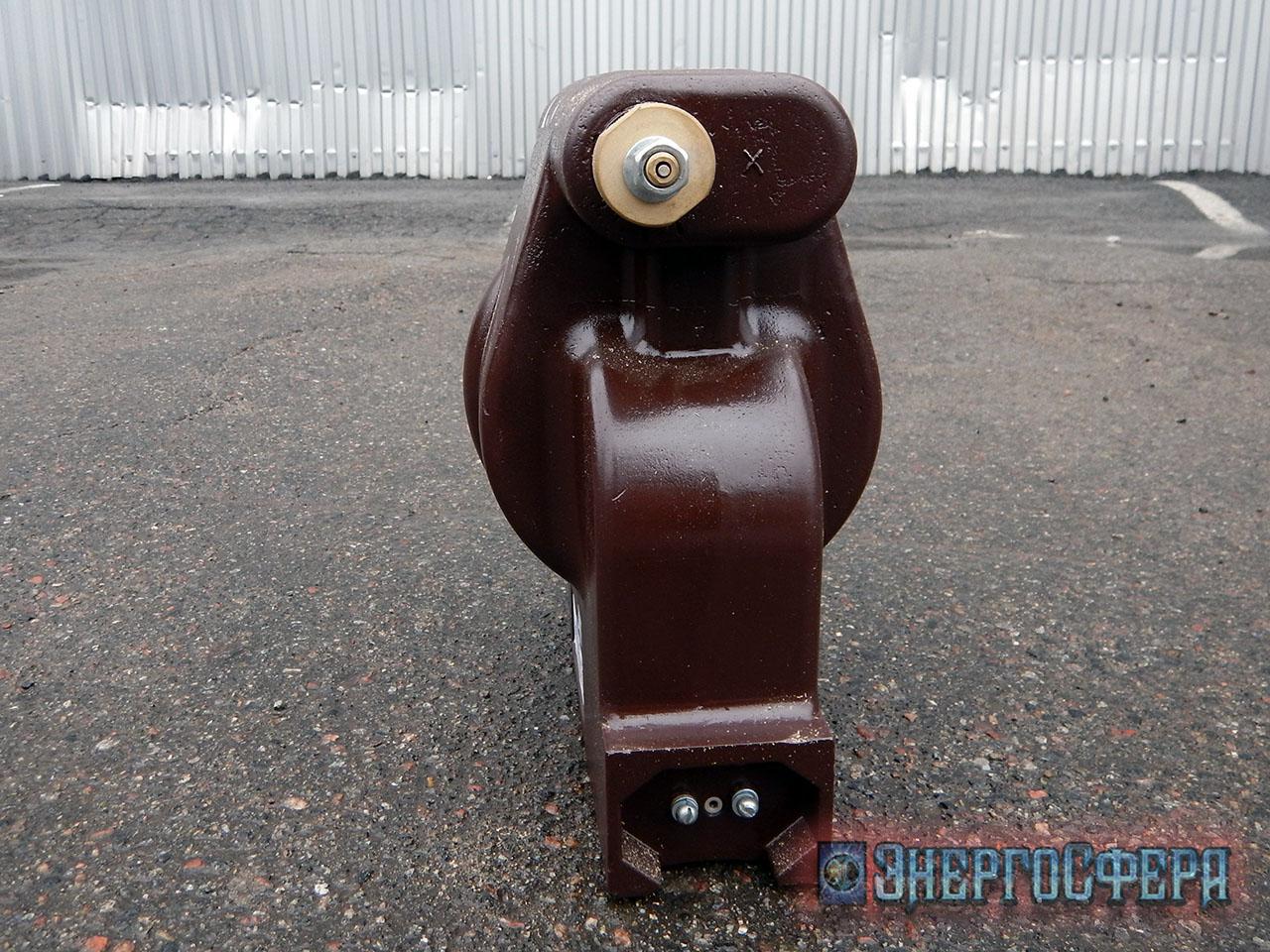

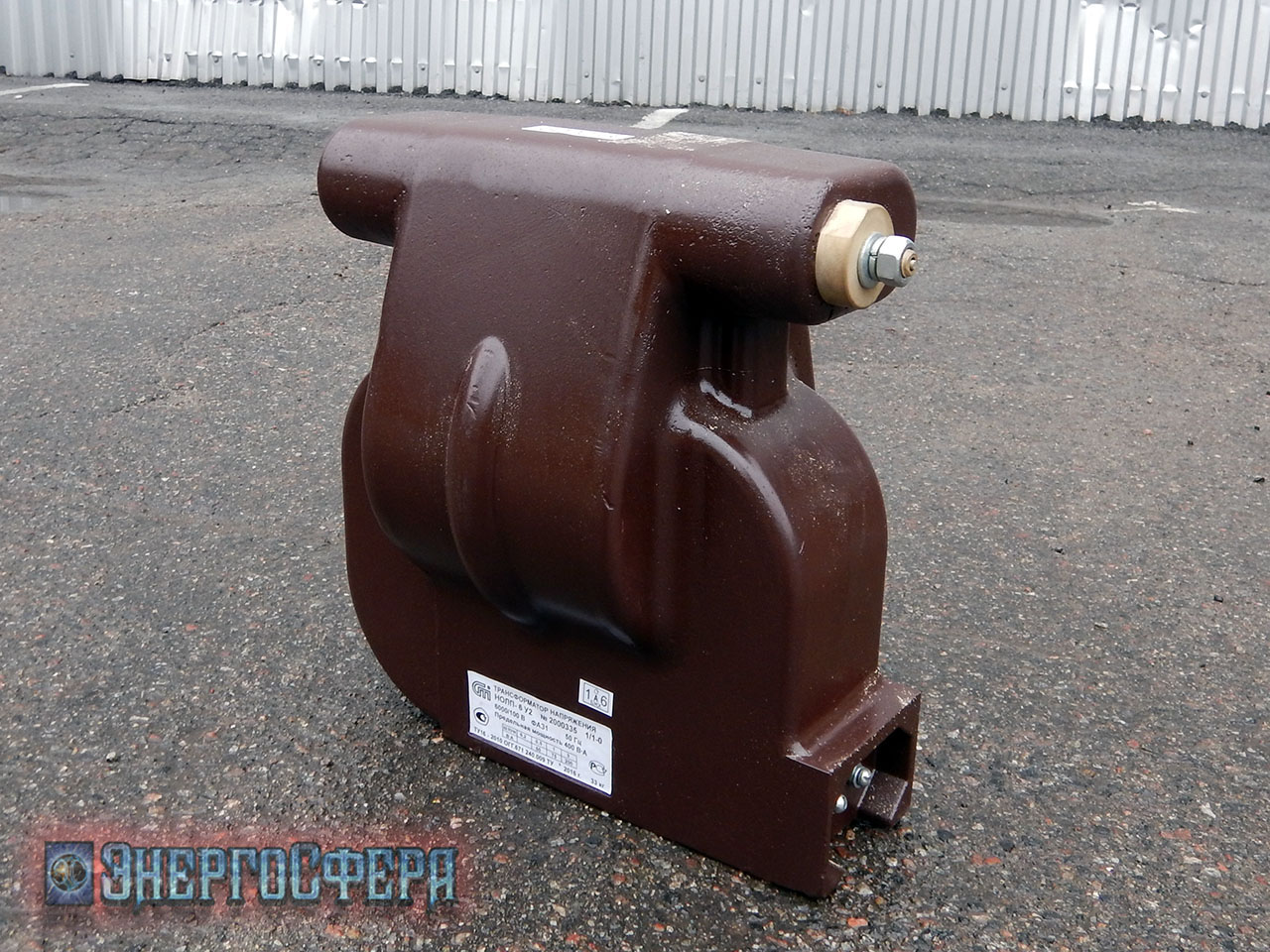

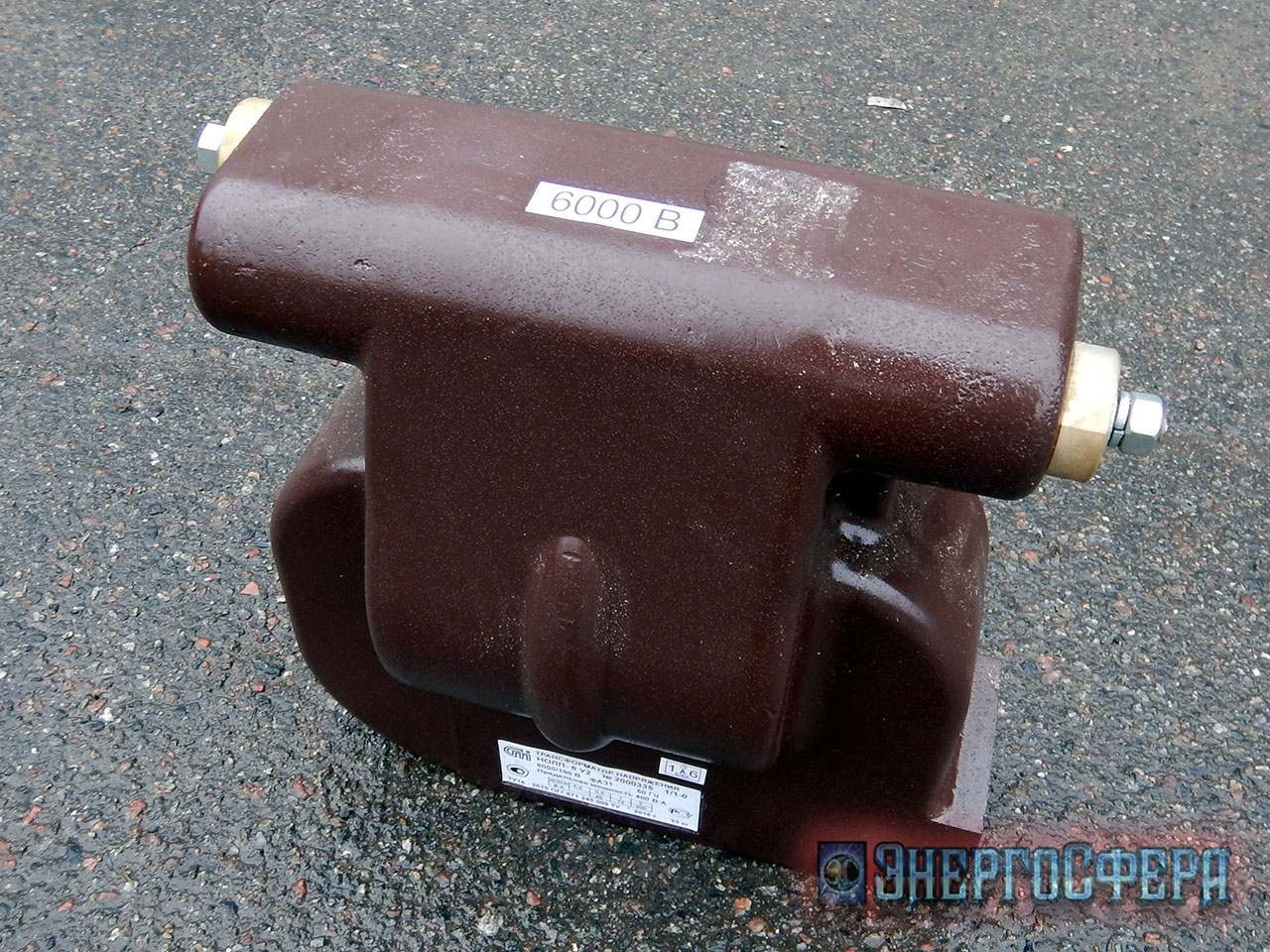

Фото трансформатора НОЛП-6:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/odnofaznye-litye-izmeritelnye-transformatory-napryazheniya-6kv/transformator-nolp-6.html#sigProIdfde8bb1af6

Заявки на Трансформатор НОЛП-6 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
