Трансформатор НОЛ-6 III

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голосов)

Трансформатор НОЛ-6 IIIТрансформатор НОЛ-6 III – однофазный литой незаземляемый трансформатор напряжения наружной установки, включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства и открытые распределительные устройства. Активно устанавливаются на атомных станциях.

Трансформатор НОЛ-6 III имеет климатическое исполнение “УХЛ”, категории размещения 1 и его необходимо эксплуатировать при следующих условиях:
Чертеж трансформатора НОЛ-6 III- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -60°C до +55°C;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое;
- Влажность воздуха - 100% при температуре +25°C.
Чертеж, габаритные и установочные размеры трансформатора НОЛ-6 III

Трансформатор НОЛ-6 III обладает следующими техническими характеристиками:
Название параметра Значение
Класс напряжения, кВ 6
Значение наибольшего рабочего напряжения, кВ 7,2
 Значение номинальной частоты переменного тока, Гц 50
 Класс точности  0,2; 0,5; 1; 3
Значение номинального напряжения первичной обмотки, В
6000;
6300;
6600;
6900
Величина номинального напряжения основной вторичной обмотки, В 100 или 110
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивной нагрузке и коэффициенте мощности 0,8:
 - 0,2;
 - 0,5;
-1;
-3


10; 15; 25; 30
50
75
200
Значение предельной мощности при работе вне класса точности, ВА 400
Значение предельно допустимого длительного первичного тока, А 0,11
 Схема и группа соединения обмоток 1/1-0
Значение длины пути утечки, см не менее 35

Трансформатор НОЛ-6 III имеет следующую конструкцию.  Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Первичная обмотка изготавливается из 2 секций, которые соеденены между собой. Сверху каждой секции находится экран. Экраны соединяются с выводами первичной обмотки. Электрическая прочность изоляции трансформаторов типа НОЛ-6 III обеспечивается защитными экранами первичной обмотки. Назначение вторичной обмотки – измерение и учет электроэнергии; питание цепей релейной защиты, автоматики и сигнализации; а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Выводы первичной обмотки расположены в верхней части трансформатора. Выводы вторичной обмотки расположены на торце внизу трансформатора. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. Эти отверстия также предназначенны для заземления магнитопровода.

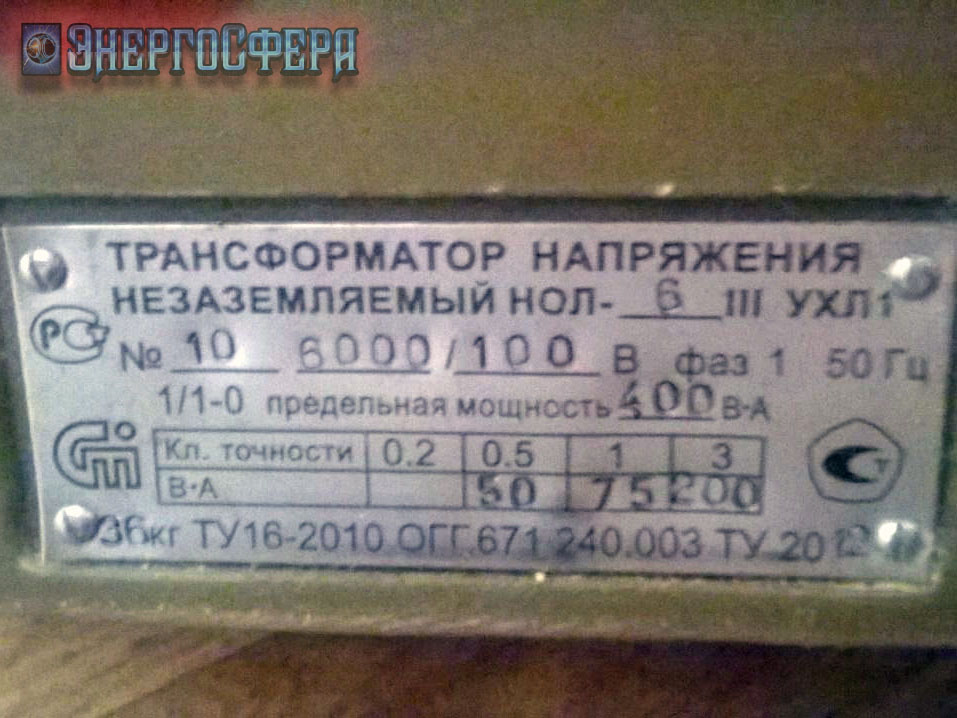

Фото трансформатора НОЛ-6 III:
Покупайте трансформатор НОЛ-6 III позвонив  в компанию ЭнергоСфера по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
